Główne korzyści
  • Silniki o klasie sprawności IE3 zapewniające oszczędności energii
  • Niezawodność dzięki wirnikom zaprojektowanym do transportu ścieków
  • Większa oszczędność energii zapewnia mniejszą emisję CO2
  • Łatwe pompowanie elementów włóknistych skracające czasy przestojów
  • Zrównoważona produkcja i obsługa
Główne zastosowania
  • Woda czysta i ścieki
  • Ścieki zawierające ciała stałe i materiały włókniste
  • Ścieki z osadem i dużą zawartością elementów włóknistych
  • Przemysłowa woda nieoczyszczona
  • Systemy komunalne łaczące pompowanie ścieków i wody deszczowej

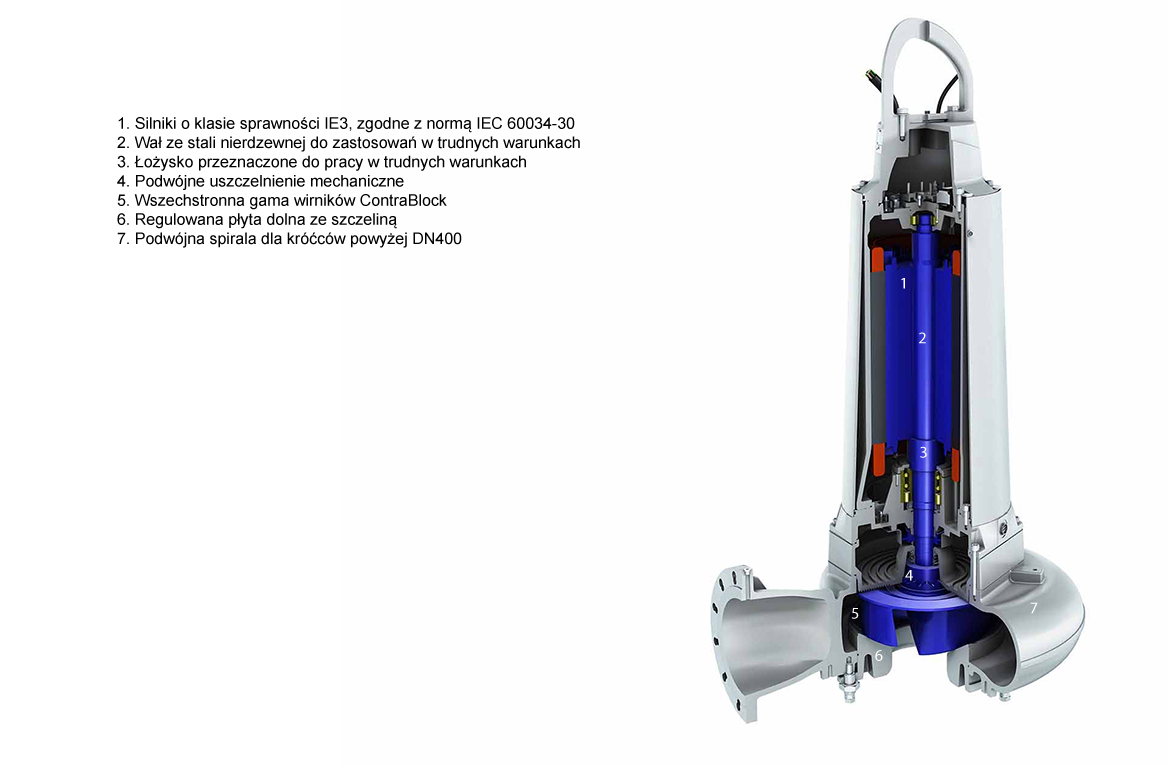

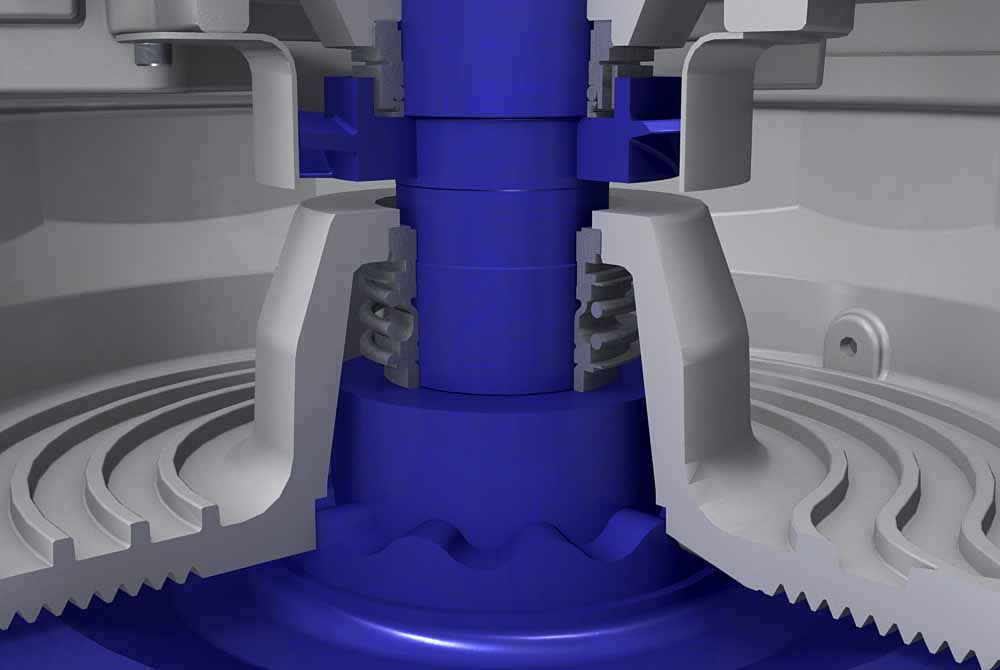

Główne cechy projektowe

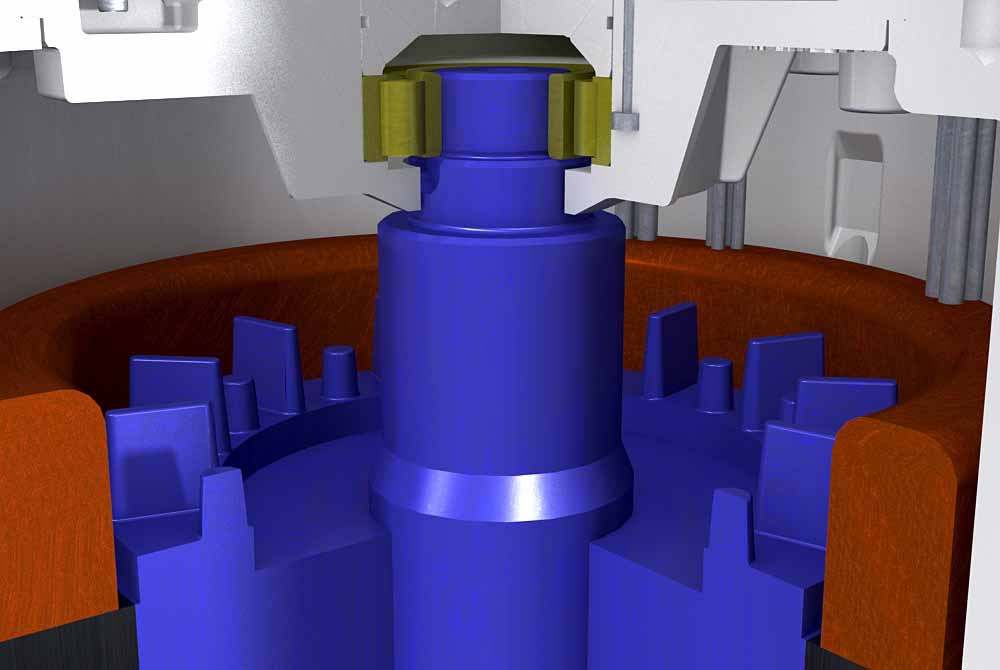

  • Silniki o klasie sprawności IE3 zgodne z normą IEC60034-30 (od 1,3 – 550 kW przy 50 Hz i 2,7 – 830 hp przy 60 Hz)

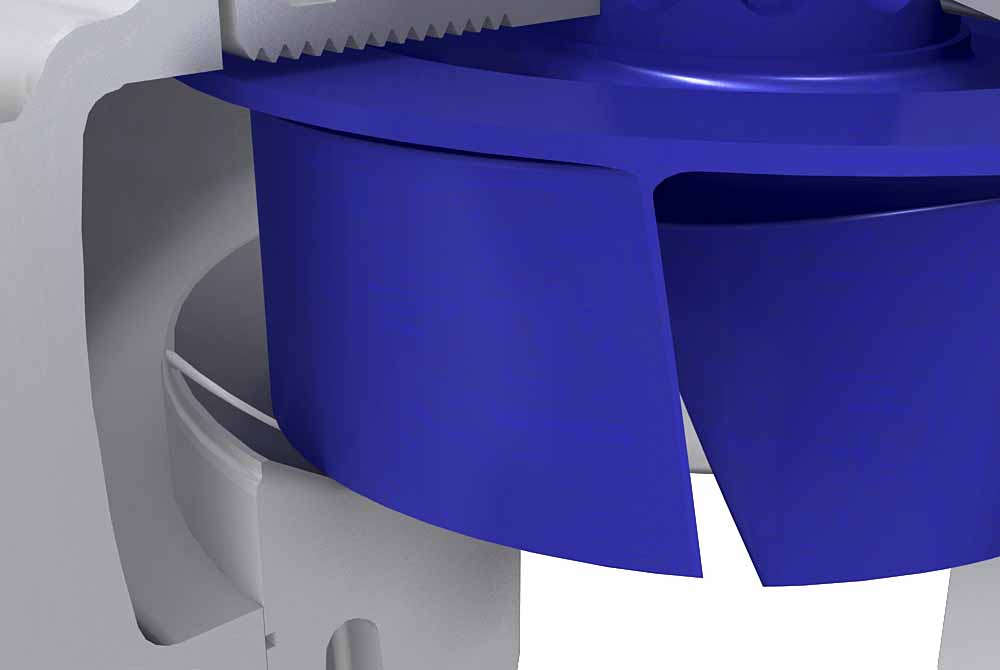

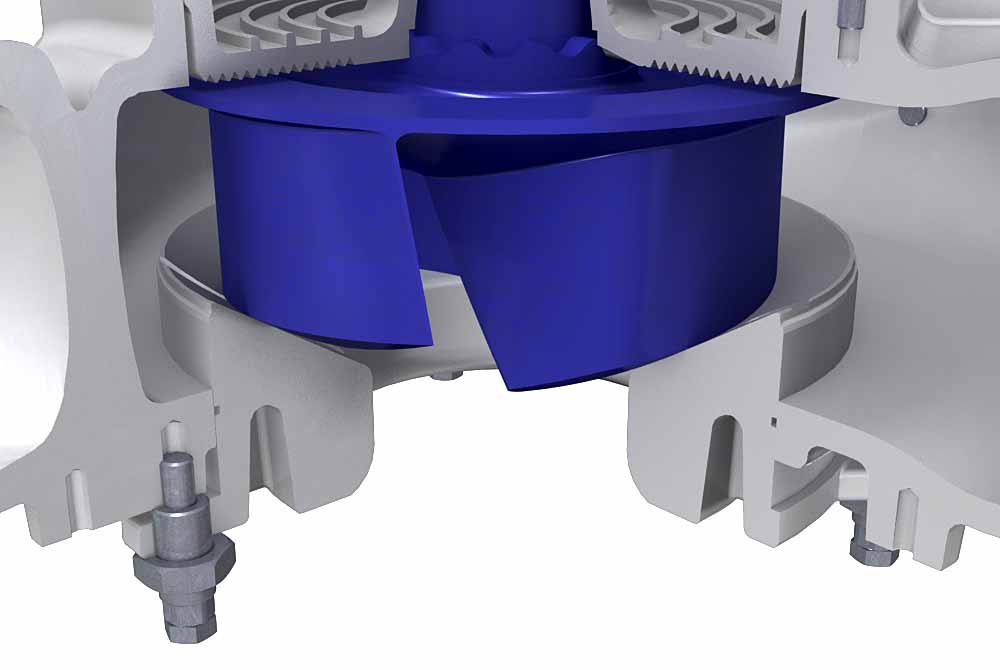

  • Wirniki Contrablock Plus jedno- lub dwułopatkowe oraz typu Vortex (1,3–30 kW)

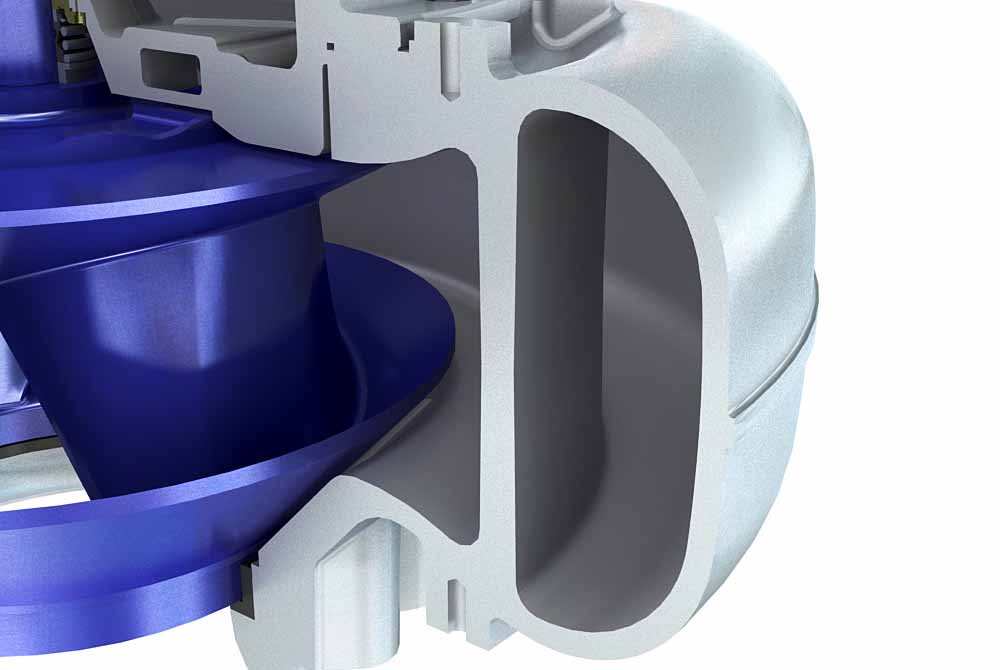

  • Wielołopatkowe wirniki Contrablock Plus, zamknięte oraz ze skośnymi łopatkami (30–620 kW)
  • Wymiar ciał stałych o średnicy min. 75 mm i większych
  • W opcji dostępny model w wykonaniu przeciwwybuchowym (ATEX, FM lub CSA)
  • Zamknięty system chłodzenia (PE1-2)
  • Układu chłodzenia w obiegu zamkniętym z dodatkowym płaszczem – standardowo w PE6 (opcjonalnie w przypadku PE3-PE5)
  • Wzrost temperatury odpowiedni dla złączy typu NEMA klasy A do 110 kW oraz powyżej klasy B
  • Izolacja klasy H (140°C)
  • Monitorowanie stanu (temperatura, zawilgocenie)

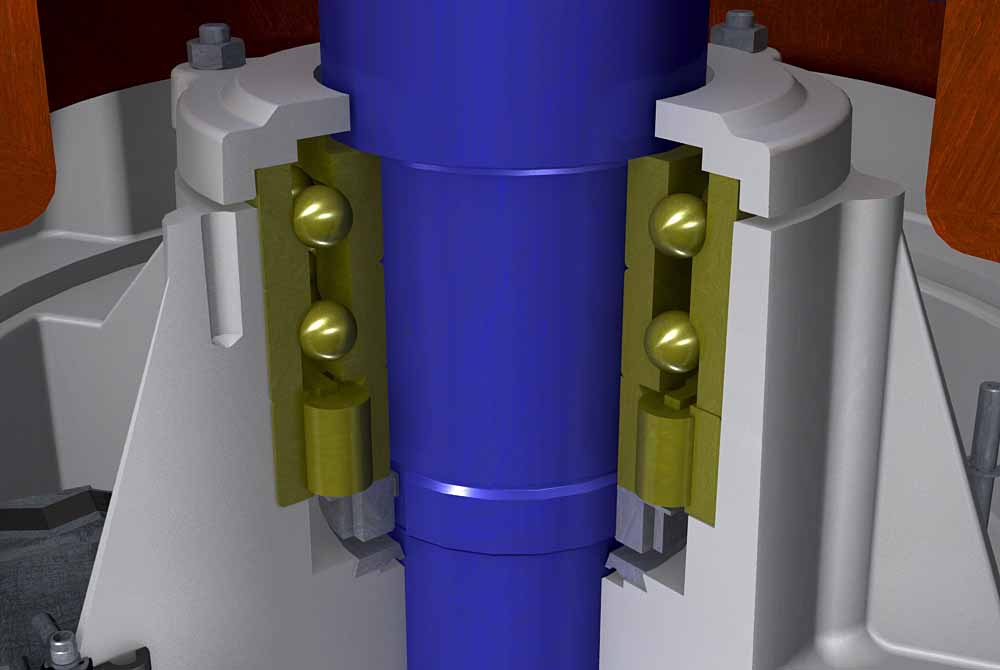

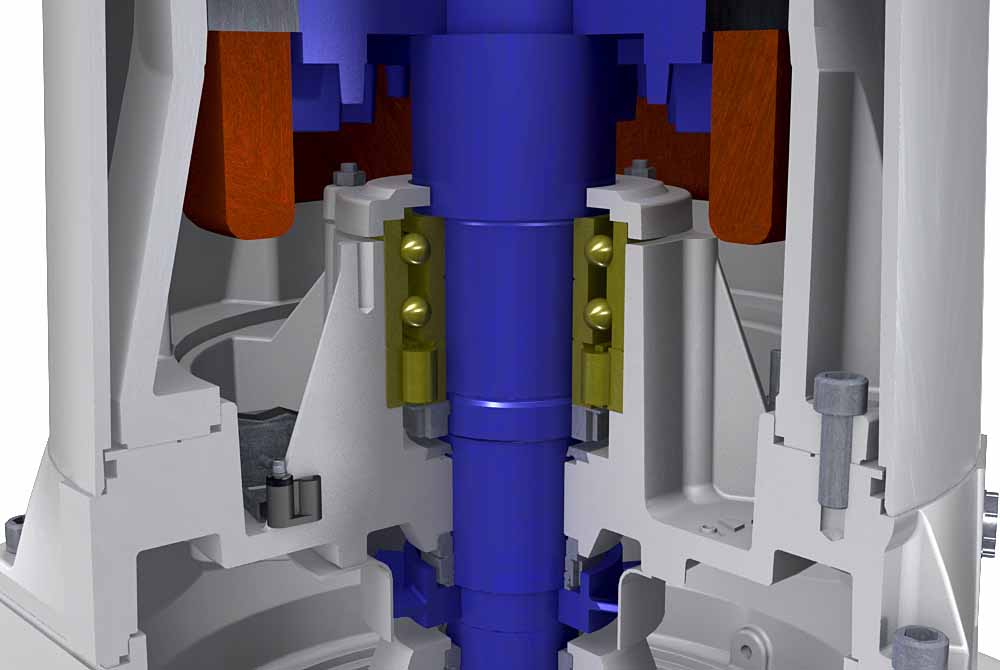

  • Żywotność łożysk 100 000 godz. (50 000 godz. w przypadku PE1-2)
Najważniejsze cechy
50 Hz 60 Hz
Rozmiary pomp 80–800 mm 80 do 800 mm
Wydajności do 2400 l/s do 2500 l/s
Wysokości podnoszenia do 80 m do 95 m
Moc 1,3 do 550 kW 2 do 620 kW / 2,7 do 830 hp
Moc silnika PE 1-7
Liczba biegunów Power P2 (kW)
PE1 PE2 PE3 PE4 PE5 PE6 PE7
2 50 Hz: 3–4
60 Hz: 4,5 		50 Hz: 5,5–11
60 Hz: 8–12,5 		50 Hz:
15–25
60 Hz:
18,5–30 		- - - -
4 50 Hz: 1,5–2,9
60 Hz: 2,2–3,5 		50 Hz: 4–9
60 Hz: 4,5–10,5 		50 Hz: 11–30
60 Hz: 13–35 		50 Hz: 22–45
60 Hz: 25–52 		50 Hz:
55–110
60 Hz:
63–125 		50 Hz:
132–250
60 Hz:
150–335 		-
6 50 Hz: 1,3
60 Hz: 2 		50 Hz: 3
60 Hz: 3,5 		50 Hz: 9–22
60 Hz: 9–25 		50 Hz:
18,5–37
60 Hz:
21–43 		50 Hz:
45–90
60 Hz:
52–104 		50 Hz:
110–200
60 Hz:
125–220 		50 Hz:
250–550
60 Hz:
290–620
8    50 Hz: –
60 Hz: 12 		50 Hz: 15–30
60 Hz: 17–35 		50 Hz: 37–75
60 Hz: 43–86 		50 Hz:
90–132
60 Hz:
104–150 		50 Hz:
160–450
60 Hz:
185–500
10 50 Hz: 30–55
60 Hz: 35–63 		50 Hz:
75–132
60 Hz:
86–150 		50 Hz:
160–350
60 Hz:
185–415
12
50 Hz: –
60 Hz:
86–150 		50 Hz:
160–300
60 Hz:
185–350
Zakres pracy

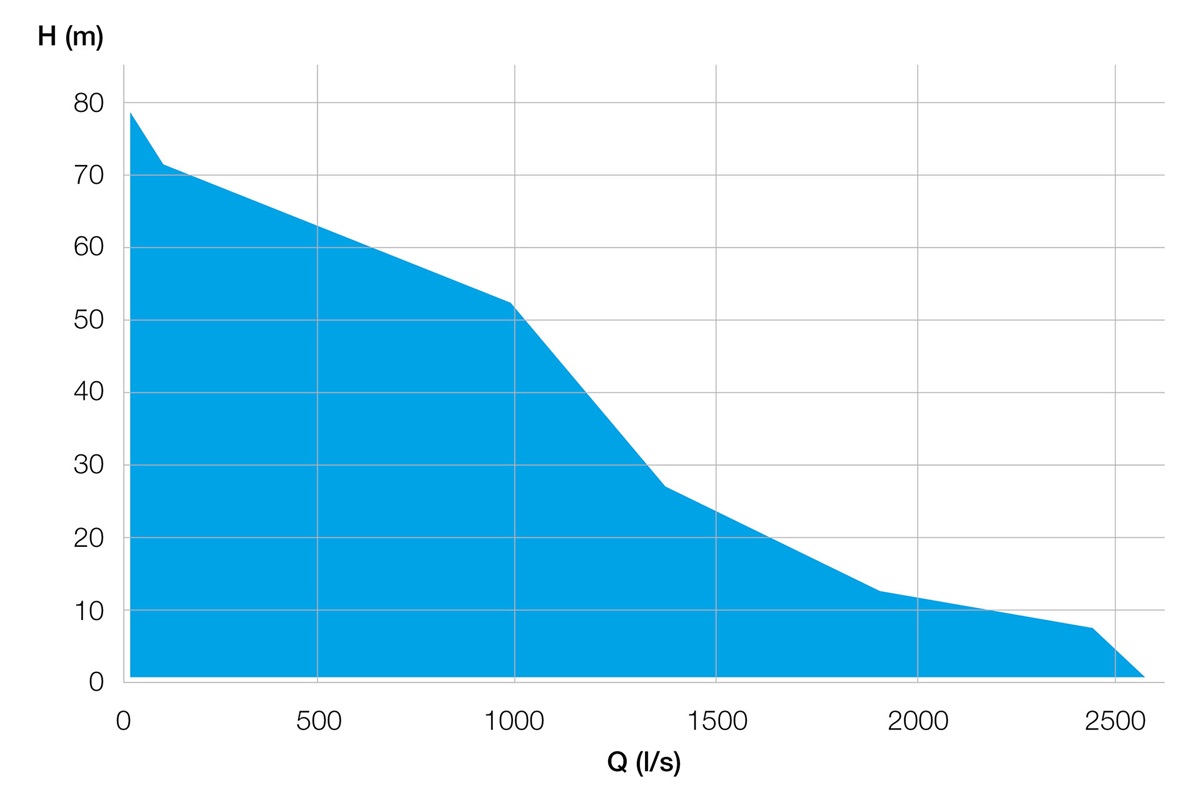

Zakres wydajności — 50 Hz

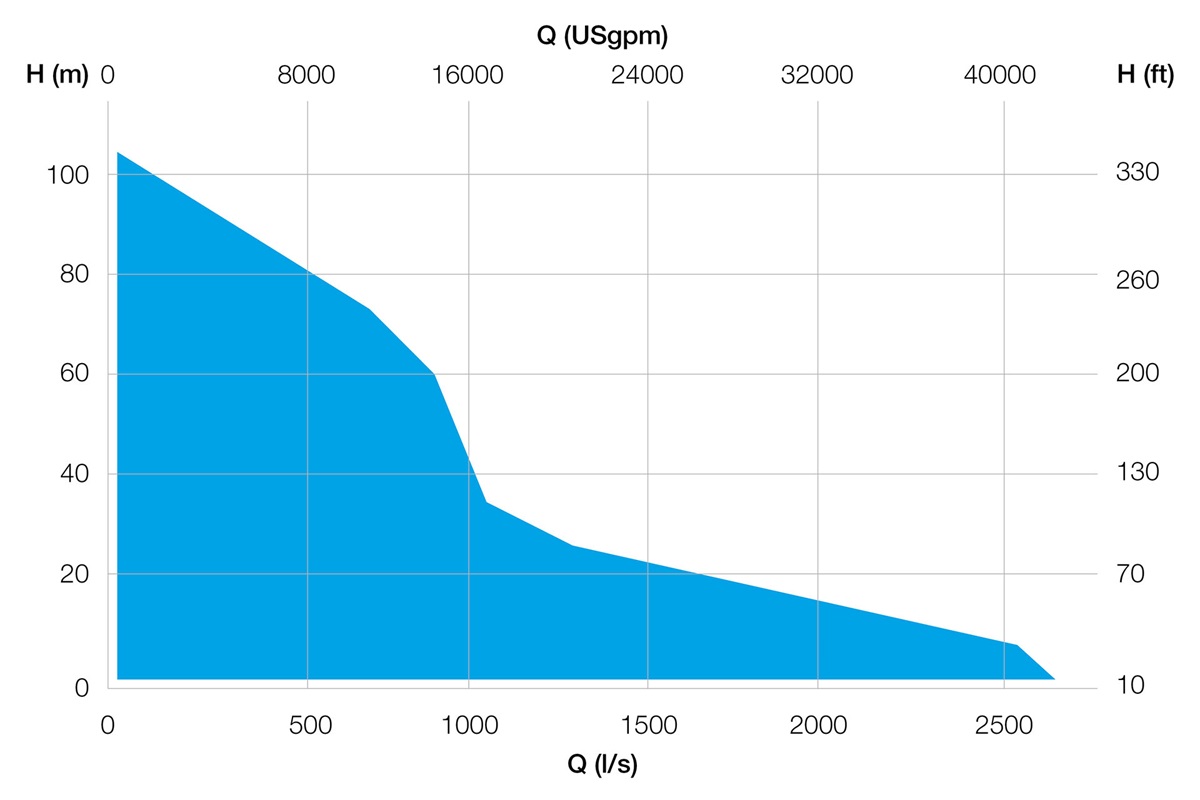

Zakres wydajności — 60 Hz
Dokumenty 1,3–30 kW

Arkusze danych

Rysunki wymiarowe

Dokumenty 30–620 kW

Analizy przypadków

Arkusze danych

Rysunki wymiarowe

Analizy przypadków i publikacje
  • Analizy przypadków (EN)
    Jesteśmy wszędzie tam gdzie potrzebne jest pompowanie, mieszanie, monitoring i dozowanie cieczy. Sprawdź jak nasze rozwiązania są ważne dla użytkownika oraz w jaki sposób możemy sprawić aby procesy pompowania, mieszania były jeszcze bardziej wydajne i opłacalne, bez utraty niezawodności i bezpieczeństwa produkcji.
Zastosowania
  • Utylizacja ścieków z publicznych toalet
    Ścieki komercyjne z toalet obejmują wszystkie wody ściekowe spłukiwane z toalet w zabudowaniach komercyjnych, przemysłowych i publicznych.
  • Pompownia sieciowa
    Pompownie sieciowe zbierają miejskie ścieki z terenów mieszkalnych i obiektów komunalnych. Pompy, w instalacji suchej lub zatapialnej, dostarczają ścieki do końcowej stacji pomp. Większość pompowni nie jest wyposażonych w kraty, pompy muszą radzić sobie z trudnymi materiałami, takimi jak artykuły higieniczne, opakowania i części włókniste.
  • Pompownia główna na oczyszczalni
    Do pompowni głównej docierają ścieki komunalne z pompowni sieciowych. Pompy instalowane są w suchych lub mokrych studniach i pompują medium do oczyszczalni ścieków. Większość pompowni nie jest wyposażonych w kraty, tak więc trudne materiały, takie jak artykuły higieniczne i opakowania, są stałym zagrożeniem dla ich pracy.
  • Pompownia główna
    Pompownie główne przypominają duże końcowe stacje pomp. W zależności od głębokości kanalizacji grawitacyjnej wysokość podnoszenia może wahać się od około 2 do 30 metrów. Aby uniknąć uderzeń hydraulicznych, które negatywnie wpływają na proces biologiczny, stacje często wykorzystują napędy o zmiennej prędkości i/lub kilka równolegle pracujących pomp.
  • Pompownie ścieków oczyszczonych
    Pompownie odpływowe są potrzebne, gdy oczyszczalnia ścieków jest położona poniżej odbiornika. Jest to szczególnie istotne, gdy ścieki oczyszczone odprowadzane są do rzek, których poziom może się podnieść w trakcie obfitych opadów lub powodzi, lub gdy są odprowadzane do morza, w którym poziom zmienia się w rytmie przypływów i odpływów. Pompownie ścieków oczyszczonych mogą być też wykorzystywane do zrównoważenia zwiększających się strat wynikających z oporów w rurze odpływowej przy wysokim poziomie przepływu, np. w długich rurach zakończonych zatopionym odpływem.
  • Recyrkulacja zewnętrzna osadu czynnego
    Pompownie ścieków oczyszczonych są potrzebne, gdy oczyszczalnia ścieków jest położona poniżej odbiornika. Jest to szczególnie istotne, gdy ścieki oczyszczone są odprowadzane do rzek, których poziom może się podnieść w trakcie obfitych opadów lub powodzi, lub gdy są odprowadzane do morza, w którym poziom zmienia się w rytmie przypływów i odpływów.
  • Odwadnianie w tunelach
    Budowa tunelu jest złożonym przedsięwzięciem, w którym należy wziąć pod uwagę wiele różnych zmiennych, jedną z nich jest wystąpienie zalania. Nasze zatapialne pompy drenażowe i szlamowe przeznaczone do odwadniania są lekkie, przenośne i można je uruchomić zaraz po podłączeniu.
Serwis
Zobacz film pokazujący nowy wirnik Contrablock Plus
Propozycja firmy Sulzer do pompowni gdzie istniejące pompy wymagaja wymiany pomp
The Sulzer pump control system offers a proactive solution for the network of pumping stations
