Погружной канализационный насос ABS XFP

Погружные насосы для большей экономии электроэнергии

Погружные канализационные насосы ABS XFP — это лучшее решение, обеспечивающее эффективное и надежное перекачивание на основных и специальных канализационных насосных станциях. Погружные канализационные насосы, устанавливаемые в основном на квартальные и городские насосных станциях, оснащены высокоэффективными двигателями класса IE3 в стандартной комплектации и рабочими колесами Contrablock Plus. Они предназначены для перекачивания сточных вод с высоким содержанием загрязнений ввиду повсеместной экономии воды, а также активного применения таких санитарно-гигиенических средств, как влажные салфетки, волокнистые материалы и т. д.

Основные преимущества
  • Высокоэффективные двигатели класса IE3 для большей экономии электроэнергии
  • Долгосрочная надежность благодаря рабочим колесам, разработанным для перекачивания сильнозагрязненных сточных вод
  • Повышенная экономия электроэнергии позволяет уменьшить углеродный след
  • Превосходная эффективность перекачивания воды с длиноволокнистыми включениямми для максимального сокращения простоев
  • Надежность изготовления и эксплуатации
Основные области применения
  • Чистые и сточные воды
  • Канализационные стоки, содержащие твердые и волокнистые включения
  • Канализационные стоки с илом и высоким содержанием твердых и волокнистых включений
  • Промышленное водоснабжение
  • Муниципальные общесплавные и ливневые системы

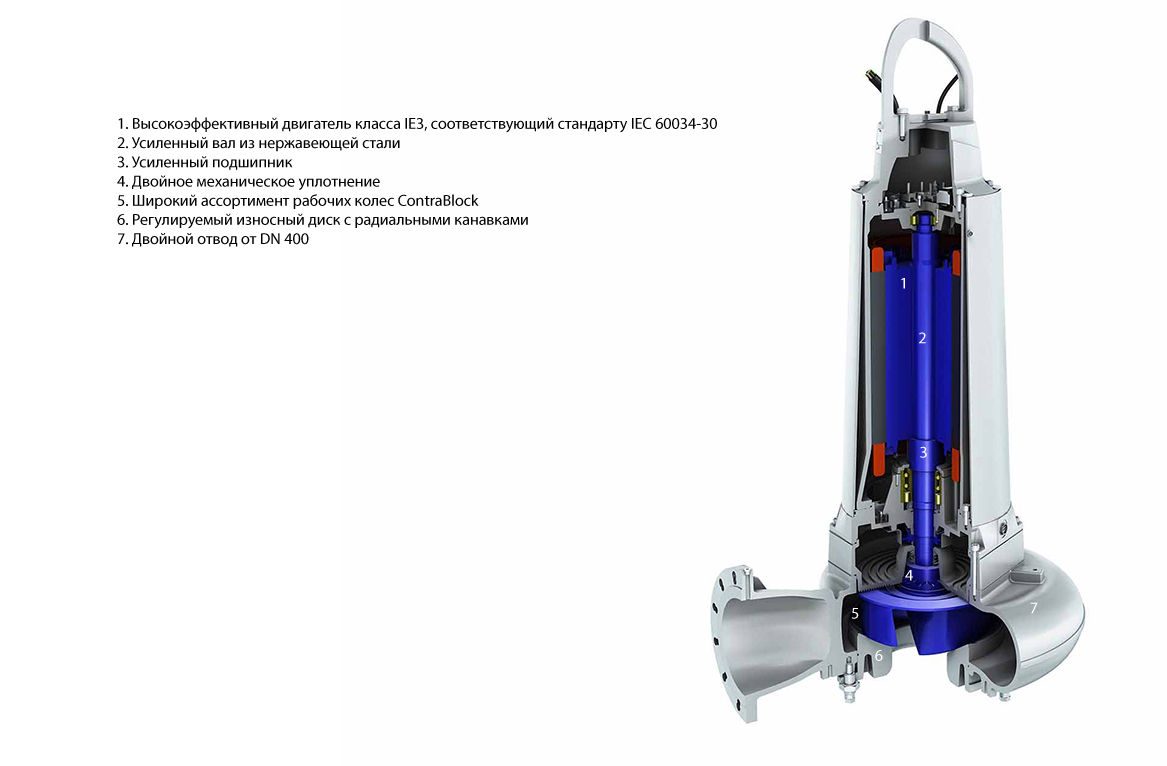

Основные конструктивные особенности

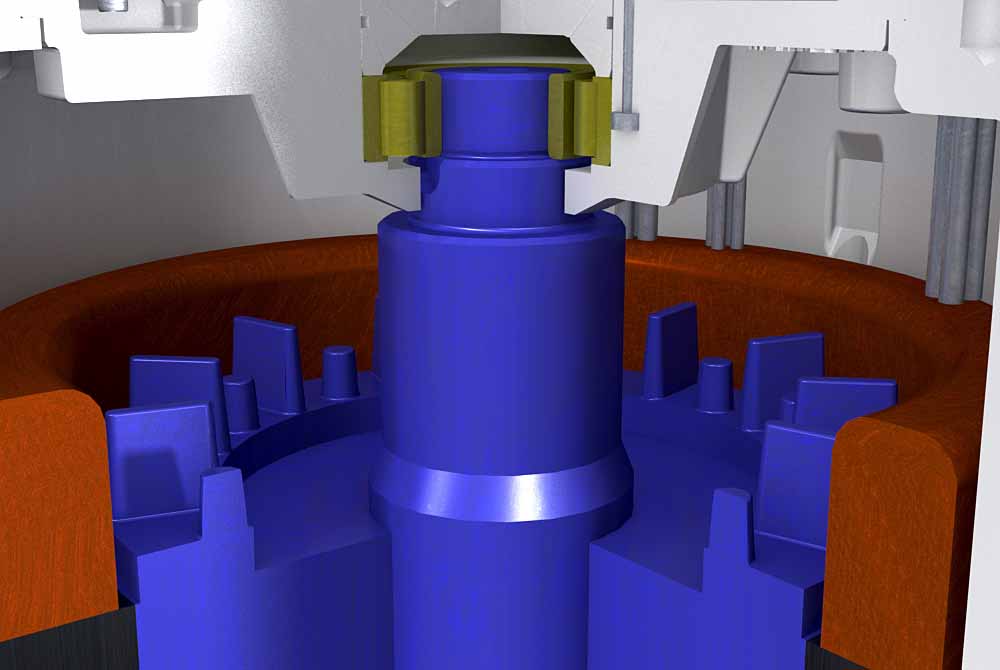

  • Высокоэффективные двигатели класса IE3, соответствующие стандарту IEC 60034-30 (1,3 –550 кВт в 50 Гц и 2,7 –830 л. с. в 60 Гц)

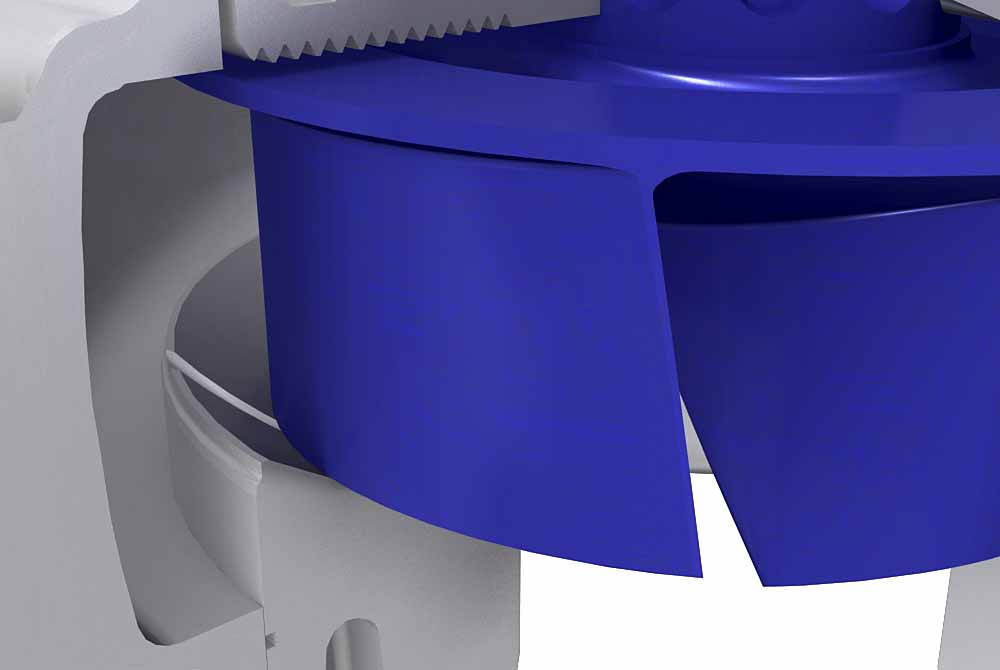

  • Одно- и двухлопастные импеллеры Contrablock Plus,  а также вихревые рабочие колеса (1,3–30 кВт)
  • Многолопастные рабочие колеса Contrablock Plus закрытые и диагонального типа (30–620 кВт)
  • Проходные сечения от 75 мм и более
  • Взрывобезопасная версия как опция (стандарты ATEX, FM или CSA)
  • Закрытая система охлаждения (PE1–2)
  • Система охлаждения с замкнутым контуром —  стандарт для PE6 (опционально для PE3-PE5)
  • Допустимое превышение температуры класса A согласно стандарту NEMA мощностью до 110 кВт и класса B более высокой мощности
  • Изоляция класса H (140 °C)
  • Контроль состояния (температура, протечки)

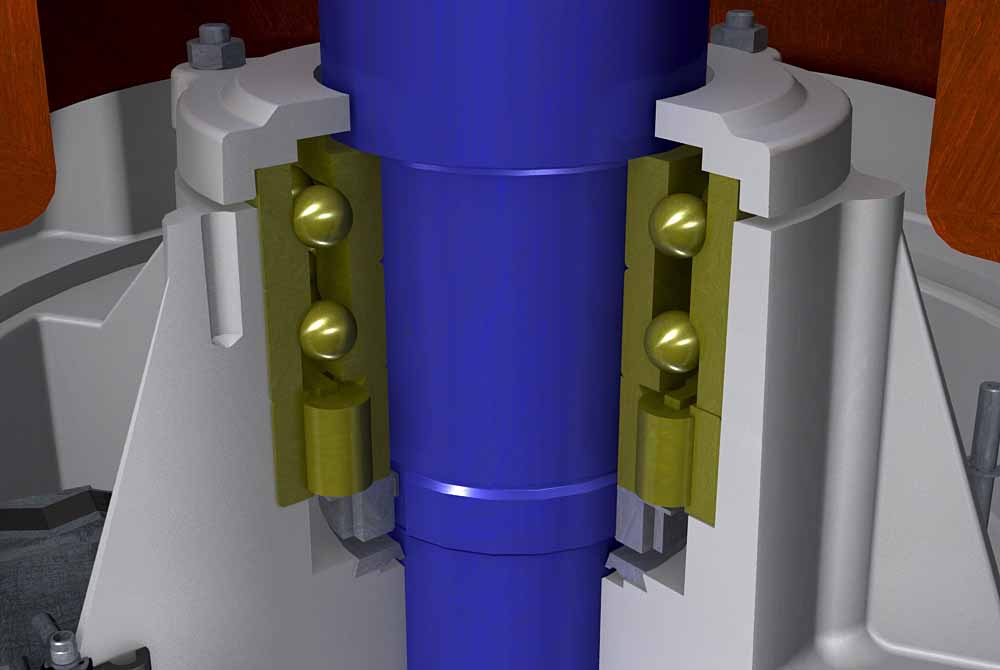

  • Срок службы подшипников 100 000 часов (50 000 часов с PE1-2)
Основные характеристики
50 Гц 60 Гц
Размеры насосов 80–800 мм От 80 до 800 мм / от 3,2 до 32 дюймов
Подача до 2400 л/с до 2500 л/с / 39 600 галлонов США в минуту
Напор до 80 м до 95 м / 310 футов
Мощность 1,3–550 кВт 2–620 кВт / 2,7–830 л.с.
Мощность двигателя PE 1-7
Кол-во полюсов Мощность на валу P2 (кВт)
PE1 PE2 PE3 PE4 PE5 PE6 PE7
2 50 Гц: 3–4
60 Гц: 4,5
50 Гц: 5.5–11
60 Гц: 8–12,5
50 Гц:
15–25
60 Гц:
18,5–30
- - - -
4 50 Гц: 1,5–2,9
60 Гц: 2,2–3,5
50 Гц: 4–9
60 Гц: 4,5–10,5
50 Гц: 11–30
60 Гц: 13–35
50 Гц: 22–45
60 Гц: 25–52
50 Гц:
55–110
60 Гц:
63–125
50 Гц:
132–250
60 Гц:
150–335
-
6 50 Гц: 1,3
60 Гц: 2
50 Гц: 3
60 Гц: 3,5
50 Гц: 9–22
60 Гц: 9–25
50 Гц:
18,5–37
60 Гц:
21–43
50 Гц:
45–90
60 Гц:
52–104
50 Гц:
110–200
60 Гц:
125–220
50 Гц:
250–550
60 Гц:
290–620
8    50 Гц–
60 Гц: 12
50 Гц: 15–30
60 Гц: 17–35
50 Гц: 37–75
60 Гц: 43–86
50 Гц:
90–132
60 Гц:
104–150
50 Гц:
160–450
60 Гц:
185–500
10 50 Гц: 30–55
60 Гц: 35–63
50 Гц:
75–132
60 Гц:
86–150
50 Гц:
160–350
60 Гц:
185–415
12
50 Гц–
60 Гц:
86–150
50 Гц:
160–300
60 Гц:
185–350
Диапазон производительности

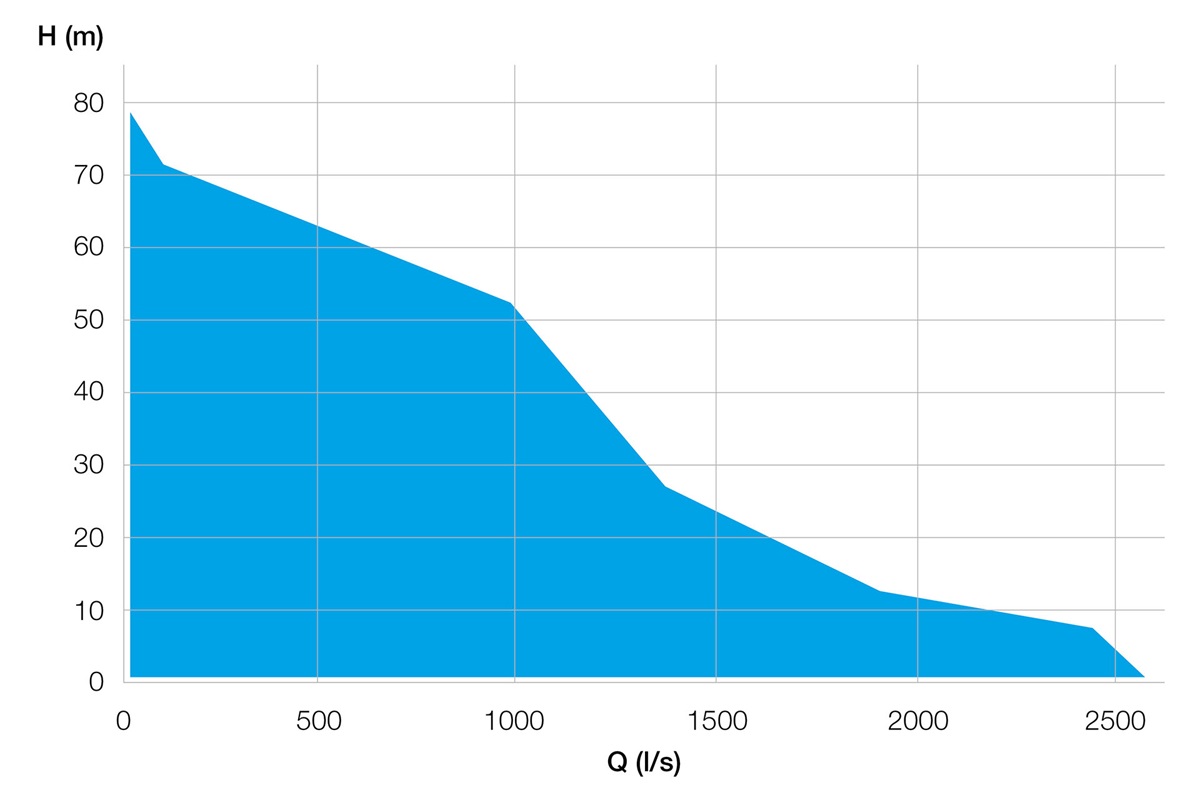

Рабочие поля для 50 Гц

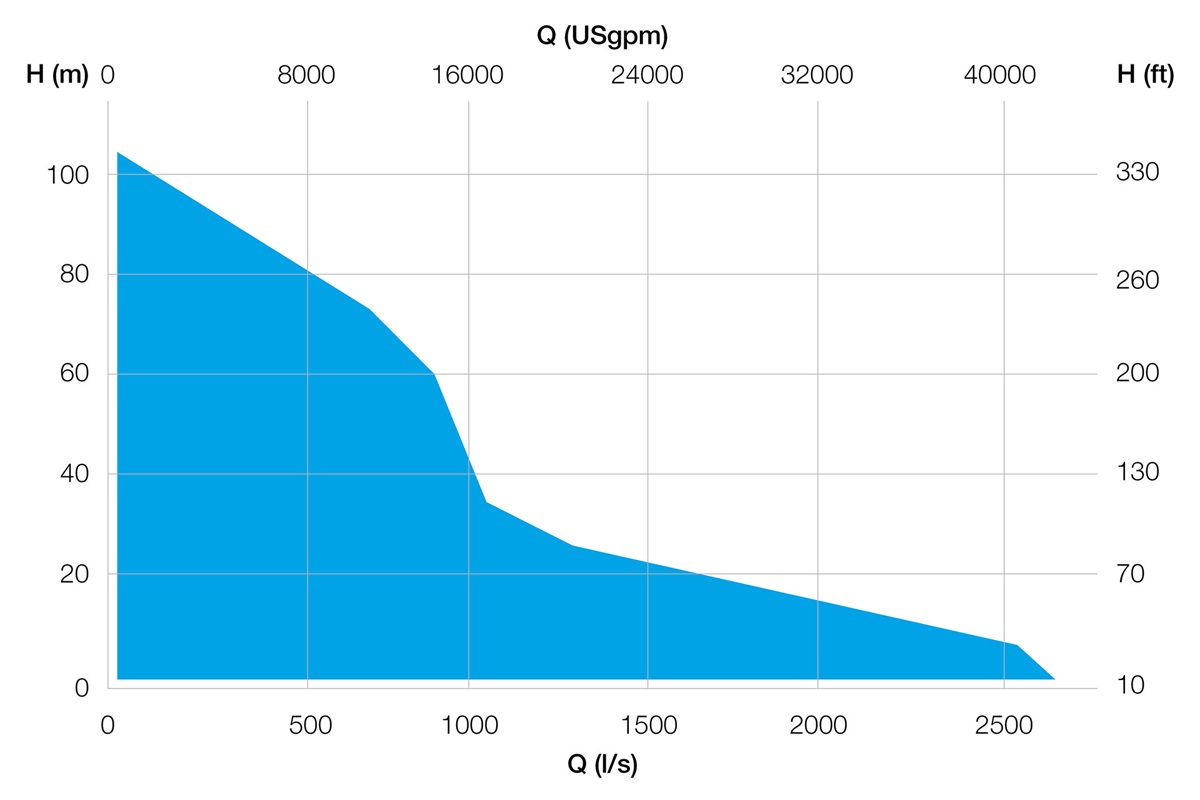

Рабочие поля для 60 Гц
Документация 1,0–30 кВт

Технические паспорта

Масштабные чертежи

Документация 30–620 кВт

Примеры применения

Технические паспорта

Масштабные чертежи

Руководства по монтажу

Примеры применения
  • Примеры применения (EN)
    Мы работаем везде, где необходимо перекачивать, перемешивать, контролировать или использовать жидкости. Посмотрите, как наши решения помогают нашим клиентам. И узнайте, как мы можем помочь вам сделать технологические процессы перекачивания и перемешивания более эффективными и рентабельными, защищая ваше производство и обеспечивая его долгосрочную надежность.
Области применения
  • Муниципальное отведение сточных вод из туалетов
    К муниципальным сточным водам из туалетов относятся все канализационные стоки, поступающие из туалетов коммерческих, промышленных или общественных зданий.

  • Сетевые насосные станции
    Сетевые насосные станции обеспечивают сбор городских сточных вод из жилых зданий и коммунальных систем. Установленные в сухих или мокрых колодцах, эти насосы подают стоки на конечную насосную станцию. Поскольку большинство насосных станций не оснащены экранирующими решетками, насосы должны справляться с различными материалами, например, волокнистыми средствами гигиены и упаковочными элементами.

  • Главная насосная станция
    Главные насосные станции принимают городские сточные воды от сетевых насосных станций. Установленные в сухих или мокрых колодцах, насосы этих станций перенаправляют стоки на очистные сооружения для окончательной очистки. Из-за отсутствия экранирующих решеток на большинстве насосных станций проблемное содержимое стоков, например, волокнистые средства личной гигиены и упаковочные материалы, являются постоянной угрозой для безотказной работы станций.

  • Входная насосная станция
    Входные насосные станции в чем-то похожи на большие главные насосные станции. В зависимости от глубины входящей канализационной системы напор должен обеспечивать подъем на высоту от 2 до 30 метров. Для предотвращения нагрузок, вызываемых гидравлическими ударами, которые негативно влияют на биологическую обработку, на станциях часто используются приводы с изменяемой скоростью вращения и (или) параллельную работу нескольких насосов.

  • Выпускные насосные станции
    Выпускные насосные станции требуются, когда уровень на очистных сооружениях ниже, чем уровень в приемнике очищенной воды. Так же это необходимо при сбросе в реку, уровень воды в которой может подняться после сильного дождя или в паводковый период, либо при сбросе в море, уровень воды в котором изменяется с циклами приливов и отливов. Выпускные насосные станции также могут требоваться для компенсации возрастающих потерь на сопротивление в выпускной трубе при сильном напоре, например для далеко выходящих в море водоотводов.

  • Возврат активного ила
    Выпускная насосная станция требуются, когда уровень на очистных сооружениях ниже, чем уровень в приемнике очищенной воды. Это может произойти при сбросе в реку, уровень воды в которой может подняться после сильного дождя или в паводковый период, либо при сбросе в море, уровень воды в котором изменяется с циклами приливов и отливов.

  • Осушение при строительстве туннелей
    Строительство туннелей требует организации сложных строительных площадок с учетом множества различных факторов, один из которых — опасность затопления. Наши дренажные и шламовые погружные насосы имеют небольшую массу, портативны и запускаются сразу же после подключения.
