Bomba submersível para esgoto modelo ABS XFP
Bombas submersíveis visando economias de energia significativas
As bombas submersíveis para esgoto modelo ABS XFP são a melhor opção para assegurar o bombeamento eficiente e confiável em qualquer estação de bombeamento de esgoto. As bombas d´água submersíveis, instaladas principalmente em estações de bombeamento de redes de água, são equipadas, por padrão, com motores Premium Efficiency IE3 e com a família de rotores ContraBlock. Elas são projetadas para processar o esgoto atual, que contém menos água devido aos vasos sanitários com controle de fluxo de água de descarga e uma variedade de itens de higiene, como lenços umedecidos, material em fibra, etc.
Leia tudo sobre o ContraBlock Evo no nosso folheto de produtos XFP
- Água limpa e esgoto
- Esgoto contendo sólidos e material fibroso
- Esgoto com lodo e alto teor de fibras
- Água industrial não tratada
- Sistemas municipais combinados de água pluvial e esgoto

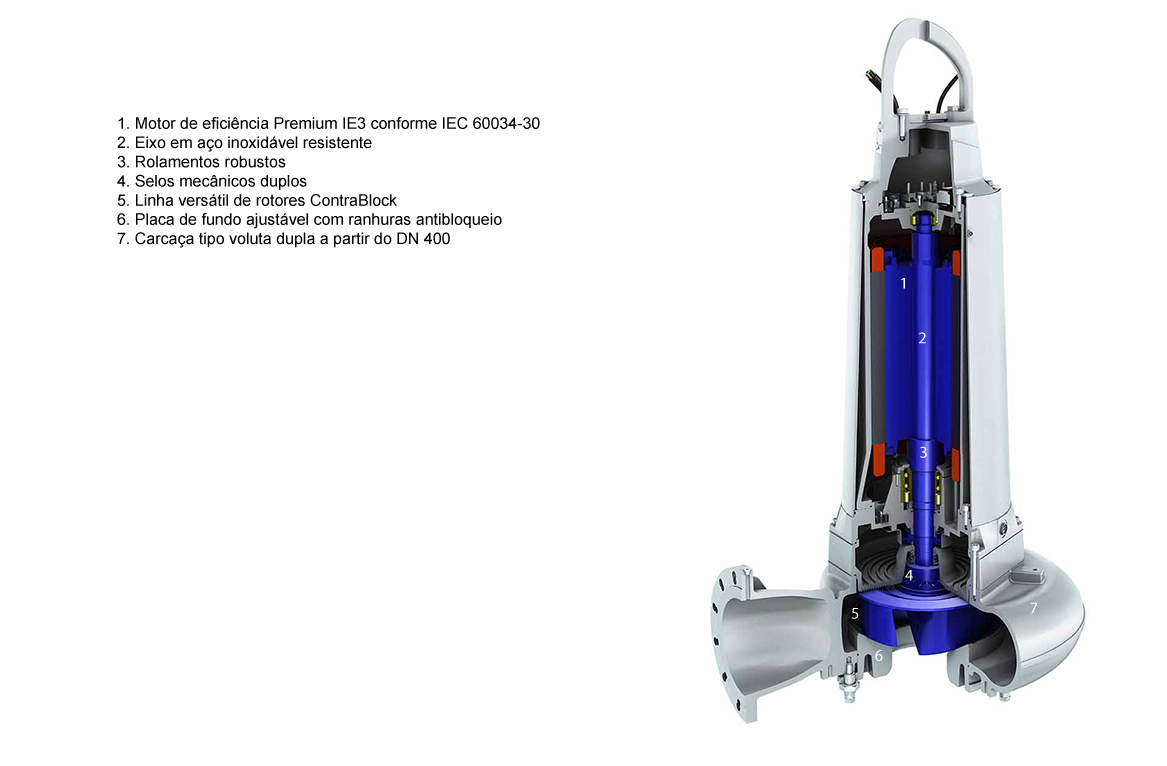

Principais características de design
- Motores IE3 de eficiência Premium, em conformidade com IEC 60034-30 (de 1,3 a 550 kW em 50 Hz e 2,7 a 830 hp em 60 Hz)
- Rotores da família Contrablock de uma ou várias palhetas
- Família de rotores tipo vórtice
- Rotores tipo fechado e assimétrico
- Versão à prova de explosão opcional (ATEX, FM ou CSA)
- Sistema fechado de resfriamento (PE1-2)
- Sistema de circuito fechado de resfriamento - item de série no PE6 (opcional no PE3-PE5)
- Aumento da temperatura em conformidade com NEMA classe A até 110 kW e classe B para potências maiores
- Isolamento classe H (140°C)
- Monitoramento das condições de operação (temperatura, entrada de água)
- Rolamentos com vida útil de 100.000 horas (50.000 horas para PE1-2)
Principais características
50 Hz | 60 Hz | |
Tamanhos da bomba | 80 a 800 mm | 80 a 800 mm/3,2 a 32 pol. |

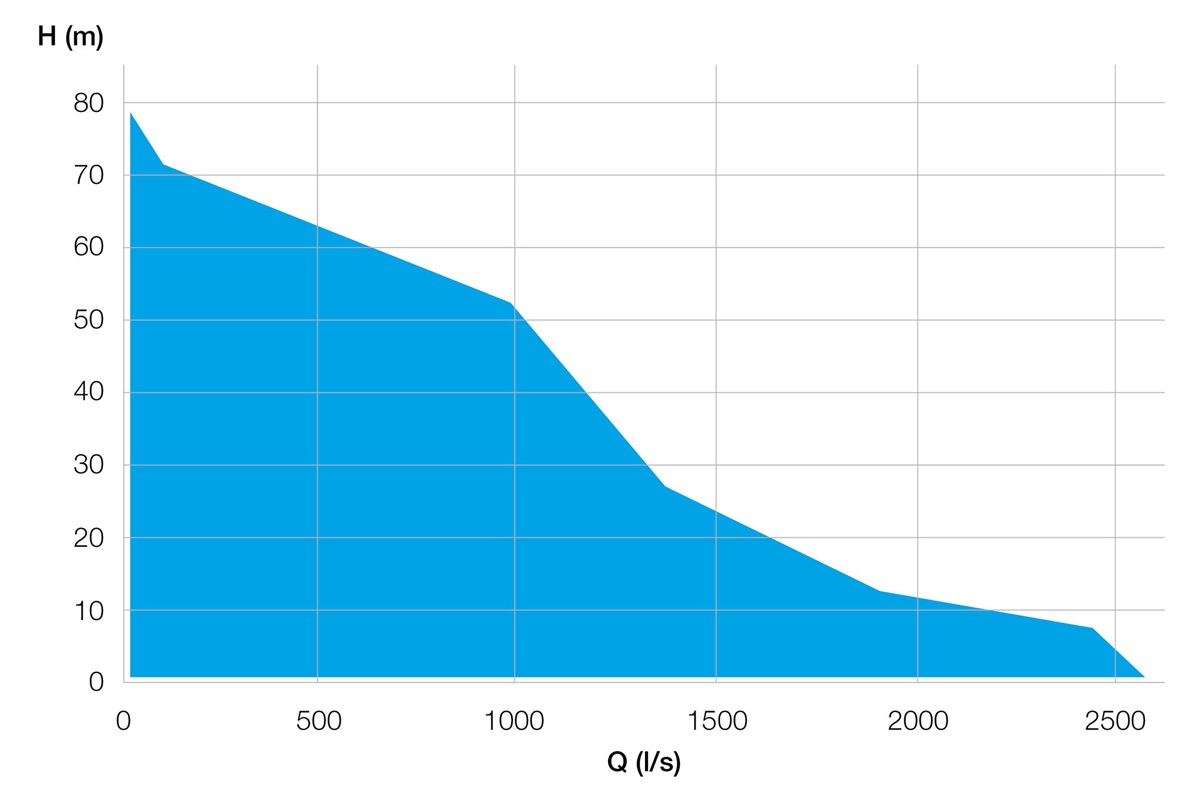

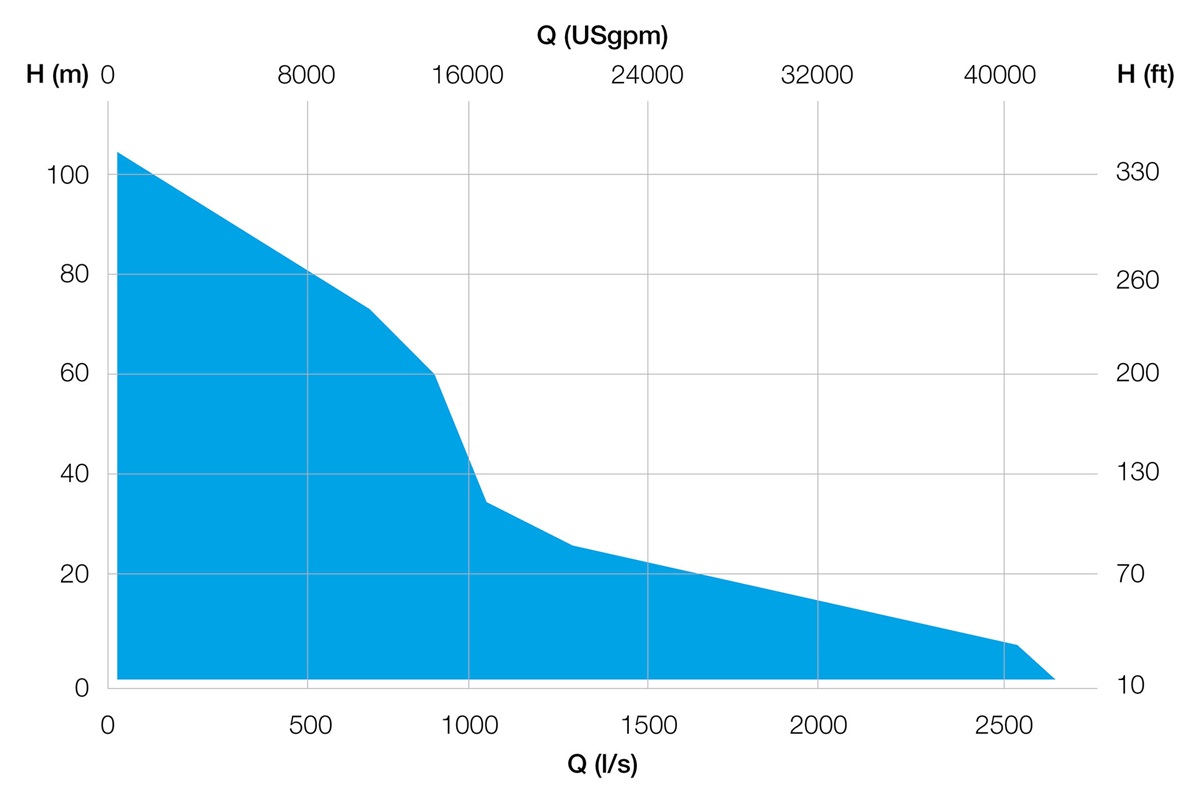

Vazões | até 2.400 l/s | até 2.500 l/s/39.600 USgpm |
Alturas manométricas | até 80 m | Até 95 m/310 pés |
Potência | 1,3 a 550 kW | 2 a 620 kW/2,7 a 830 hp |
Potência do motor PE 1 a 7
Nº de polos | Potência P2 (kW) | ||||||
PE1 | PE2 | PE3 | PE4 | PE5 | PE6 | PE7 | |
2 |
50 Hz: 3 a 4 60 Hz: 4,5 |
50 Hz: 5,5 a 11 60 Hz: 8 a 12,5 |
50 Hz: 15 a 25 60 Hz: 18,5 a 30 |
- | - | - | - |
4 |
50 Hz: 1,5 a 2,9 60 Hz: 2,2 a 3,5 |
50 Hz: 4 a 9 60 Hz: 4,5 a 10,5 |
50 Hz: 11 a 30 60 Hz: 13 a 35 |
50 Hz: 22 a 45 60 Hz: 25 a 52 |
50 Hz: 55 a 110 60 Hz: 63 a 125 |
50 Hz: 132 a 250 60 Hz: 150 a 335 |
- |
6 |
50 Hz: 1,3 60 Hz: 2 |
50 Hz: 3 60 Hz: 3,5 |
50 Hz: 9 a 22 60 Hz: 9 a 25 |
50 Hz: 18,5 a 37 60 Hz: 21 a 43 |
50 Hz: 45 a 90 60 Hz: 52 a 104 |
50 Hz: 110 a 200 60 Hz: 125 a 220 |
50 Hz: 250 a 550 60 Hz: 290 a 620 |
8 |
50 Hz: - 60 Hz: 12 |
50 Hz: 15 a 30 60 Hz: 17 a 35 |
50 Hz: 37 a 75 60 Hz: 43 a 86 |
50 Hz: 90 a 132 60 Hz: 104 a 150 |
50 Hz: 160 a 450 60 Hz: 185 a 500 |
||
10 |
50 Hz: 30 a 55 60 Hz: 35 a 63 |
50 Hz: 75 a 132 60 Hz: 86 a 150 |
50 Hz: 160 a 350 60 Hz: 185 a 415 |
||||
12 |
|
50 Hz: - 60 Hz: 86 a 150 |
50 Hz: 160 a 300 60 Hz: 185 a 350 |
Documentos 1,3 a 30 kW
Brochuras
Artigos técnicos
-
A lifetime of efficiencypdfIdiomas:
Estudos de caso
Folhas de dados
Desenhos dimensionais
Manuais de instalação
Documentos 30 a 620 kW
Brochuras
Artigos técnicos
-
A lifetime of efficiencypdfIdiomas:
Estudos de caso
Folhas de dados
Desenhos dimensionais
Manuais de instalação
Estudos de caso e artigos
-
Estudos de caso (EN)Onde quer que os líquidos sejam bombeados, misturados, controlados ou aplicados, nós estamos lá. Veja como nossas soluções geram valor para os clientes e descubra como podemos fazer seus processos de bombeamento e mistura mais eficientes e rentáveis, protegendo sua produção e garantindo confiabilidade.
Aplicações
-
Eliminação de resíduos comerciais de sanitáriosAs águas residuais comerciais de sanitários compreendem toda a água de esgoto liberada de sanitários em propriedades comerciais, industriais ou públicas.
-
Estação de bombeamento de redeAs estações de bombeamento de rede coletam águas residuais municipais de imóveis residenciais e organizações comunitárias. Instaladas em poços secos ou molhados, as bombas levam o efluente para uma estação de bombeamento terminal. Como a maioria das estações de bombeamento não está equipada com telas, as bombas devem lidar com materiais difíceis, como materiais fibrosos de sanitários e embalagens.
-
Estação de bombeamento terminalAs estações de bombeamento terminais recebem águas residuais municipais de estações de bombeamento de rede. Instaladas em poços secos ou molhados, as bombas enviam o material a uma estação de tratamento de purificação final. Devido à falta de telas na maioria das estações de bombeamento, materiais difíceis, como materiais sanitários fibrosos e embalagens, são uma ameaça constante ao tempo de atividade.
-
Estação de bombeamento de entradaEstações de bombeamento de entrada são semelhantes a grandes estações de bombeamento terminais. Dependendo da profundidade do esgoto de entrada, as cabeças de elevação podem variar de cerca de 2 a 30 metros. Para evitar cargas de choque hidráulico, que impactam negativamente o processo biológico, as estações muitas vezes fazem uso de unidades de velocidade variável e/ou várias bombas em paralelo.
-
Estações de bombeamento de saídaAs estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré. Estações de bombeamento de saída também podem ser necessárias para compensar o aumento das perdas por atrito na tubulação de saída a fluxos elevados, por exemplo, em longas tubulações de descarga no mar.
-
Retorno de lodo ativadoAs estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré.
-
Drenagem em túneisA construção de um túnel é um local de trabalho complexo em que muitas variáveis diferentes precisam ser levadas em consideração, e a inundação é uma delas. Nossas bombas submersíveis de drenagem de lodo são leves e portáteis, e dão partida assim que conectadas.
Serviço
-
Centros de serviço para produtos de desaguamento, água e esgotoEncontre o centro de serviço mais perto de você. Com mais de 100 centros de serviço espalhados pelo mundo, estamos sempre perto de nossos clientes.

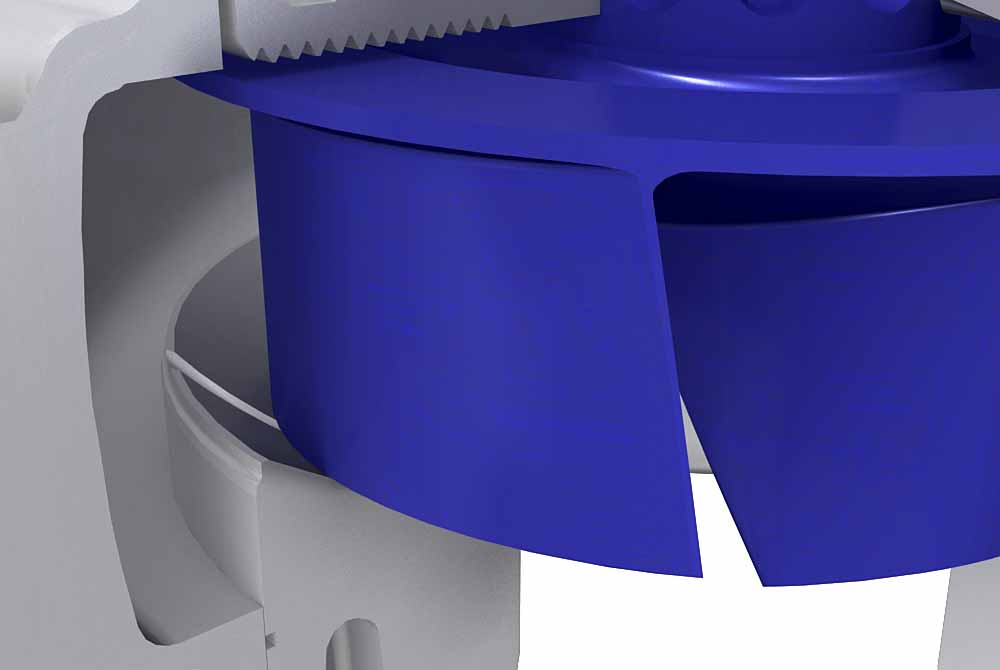

Linha versátil de rotores Contrablock Plus
Linha versátil de rotores Contrablock Plus
- Esta tecnologia foi especialmente projetada para operar em condições severas, como consumo reduzido de água e teor mais elevado de fibras e sólidos
- Design altamente confiável e eficiente dos rotores, com modelos de uma e várias palhetas para garantir excepcional resistência a bloqueios
- Equilíbrio ideal entre o número de paletas do rotor e o manuseio de sólidos graças a pesquisas e testes extensivos em Dinâmica dos Fluidos Computacional (Computational Fluid Dynamics, CFD)
- Maior eficiência do mercado sem comprometer a passagem de sólidos e o manuseio de fibras

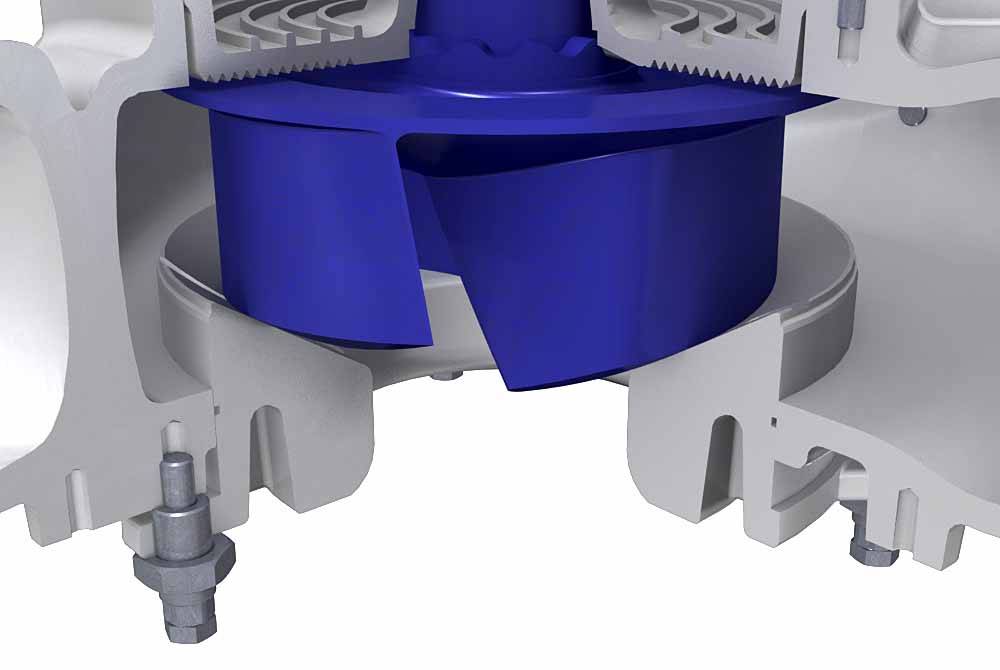

Placa de fundo ajustável com ranhuras antibloqueio
Placa de fundo ajustável com ranhuras antibloqueio
- Redução significativa do consumo de energia em toda a vida útil
- Operação livre de obstruções
- Ajuste da placa de fundo restaura a eficiência da bomba
- Garante o manuseio de fibras eficiente durante toda a vida útil do produto

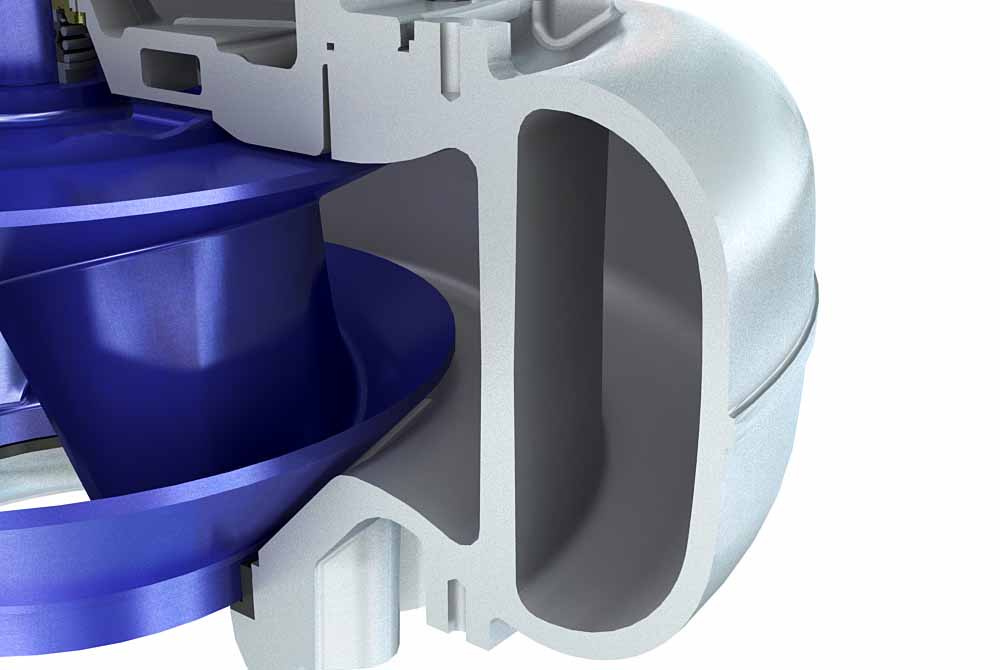

Carcaça tipo voluta dupla a partir do DN 400
Carcaça tipo voluta dupla a partir do DN 400
- Reduz as forças radiais e a deflexão do eixo
- Maximiza a vida útil dos rolamentos e as vedações do eixo, reduzindo assim os custos do ciclo de vida

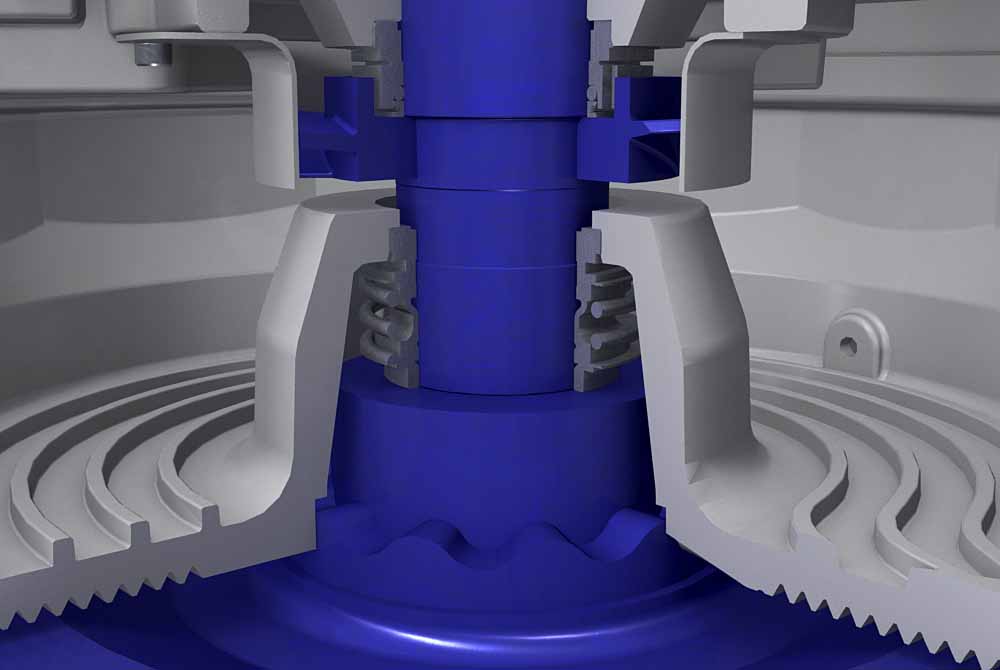

Selos mecânicos duplos
Selos mecânicos duplos
- Carbeto de silício/carbeto de silício (SiC/SiC) oferece máxima resistência a abrasivos
- Proteção contra bloqueio de selos reduz custos operacionais
- SiC/SiC é quimicamente resistente a esgoto e à maior parte das outras aplicações industriais

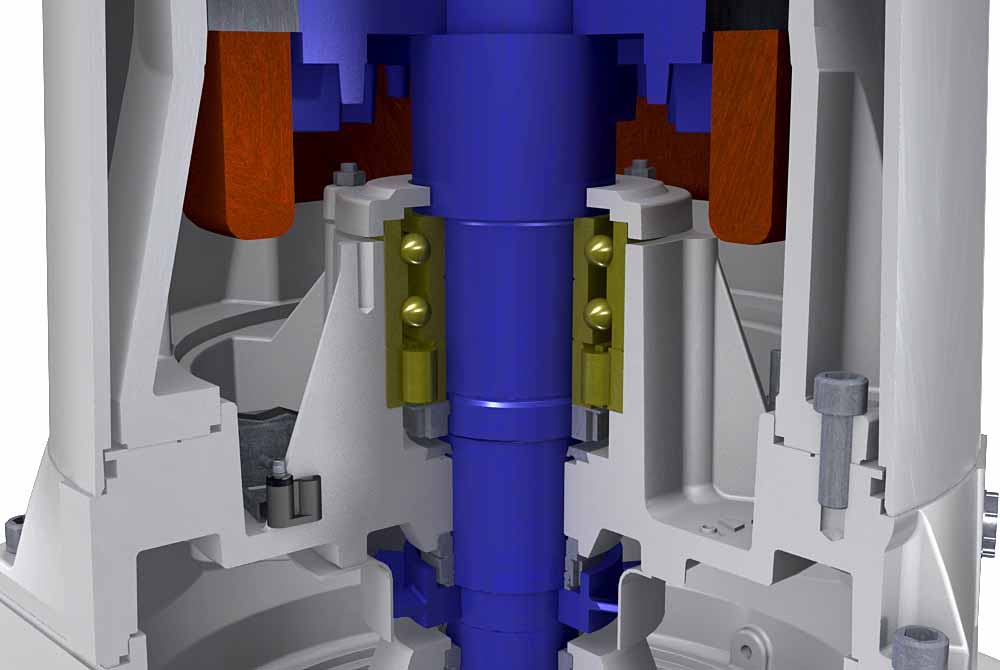

Eixo em aço inoxidável resistente
Eixo em aço inoxidável resistente
- Minimiza a deflexão no selo mecânico para <0,05 mm/0,002 pol.
- Maior segurança contra fraturas por fadiga

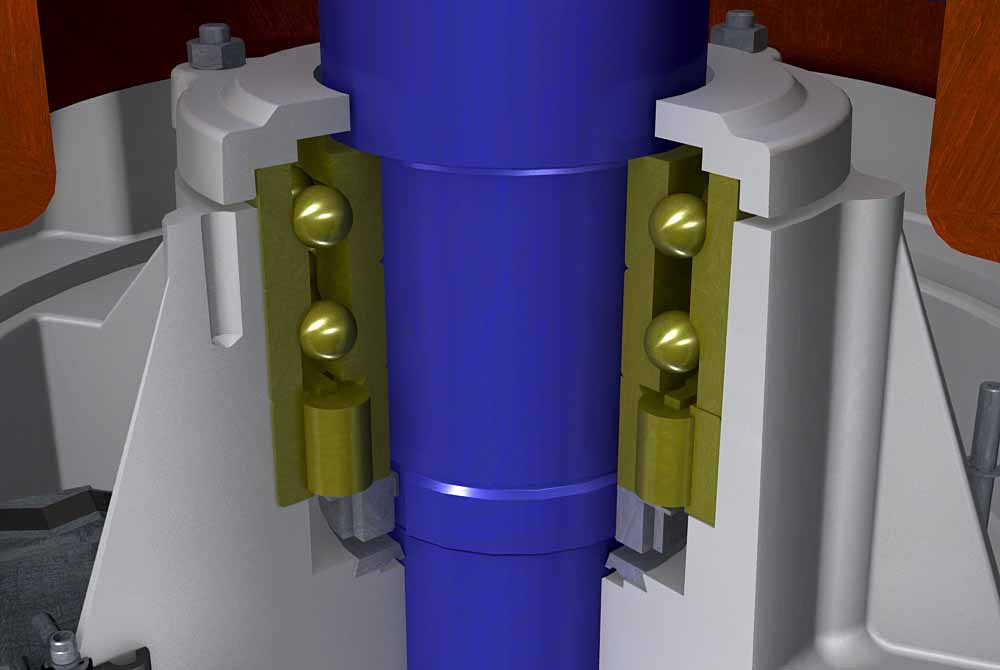

Rolamentos robustos
Rolamentos robustos
- Vida útil mínima de 50.000 horas para motores de até 9 kW e mínima de 100.000 horas para motores acima de 11 kW

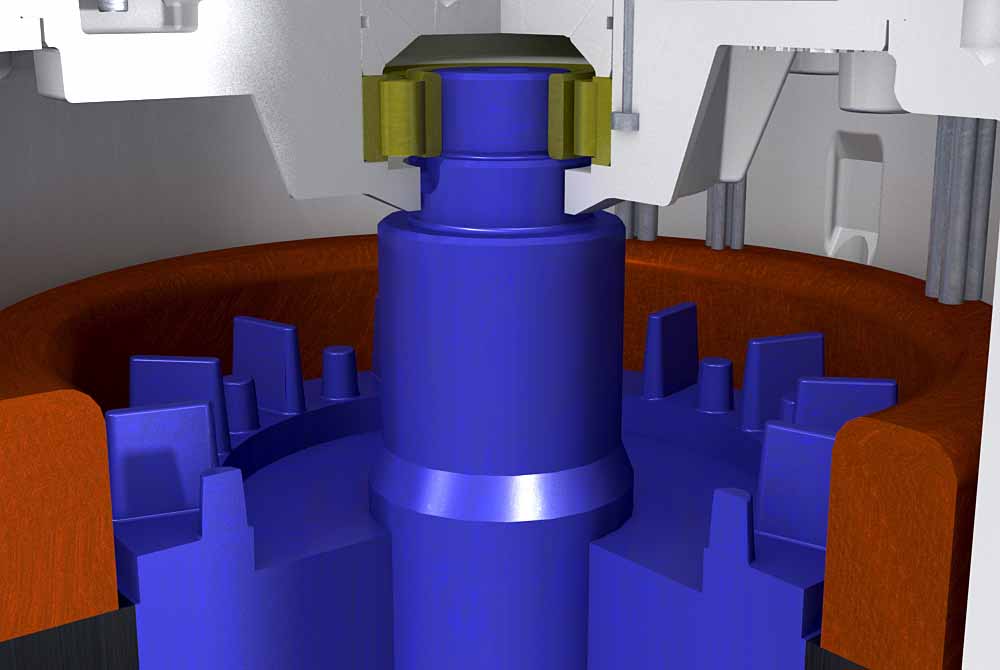

Motor de eficiência Premium IE3 conforme IEC 60034-30
Motor de eficiência Premium IE3 conforme IEC 60034-30
- Motores de eficiência Premium de acordo com IEC 60034-30. Nível IE3 com testes de acordo com IEC60034-2-1
- Projetado para operar com variador de frequência (Variable Frequency Drive, VFD).
- Motores certificados de acordo com ATEX, FM e CSA disponíveis como opção. Tipos versáteis de sensores opcionais disponíveis, como para detecção térmica, de umidade e vibração.
- Significativa redução na emissão de carbono e aumento da vida útil pela baixa elevação de temperatura no enrolamento
Linha versátil de rotores Contrablock Plus
- Esta tecnologia foi especialmente projetada para operar em condições severas, como consumo reduzido de água e teor mais elevado de fibras e sólidos
- Design altamente confiável e eficiente dos rotores, com modelos de uma e várias palhetas para garantir excepcional resistência a bloqueios
- Equilíbrio ideal entre o número de paletas do rotor e o manuseio de sólidos graças a pesquisas e testes extensivos em Dinâmica dos Fluidos Computacional (Computational Fluid Dynamics, CFD)
- Maior eficiência do mercado sem comprometer a passagem de sólidos e o manuseio de fibras
Placa de fundo ajustável com ranhuras antibloqueio
- Redução significativa do consumo de energia em toda a vida útil
- Operação livre de obstruções
- Ajuste da placa de fundo restaura a eficiência da bomba
- Garante o manuseio de fibras eficiente durante toda a vida útil do produto
Carcaça tipo voluta dupla a partir do DN 400
- Reduz as forças radiais e a deflexão do eixo
- Maximiza a vida útil dos rolamentos e as vedações do eixo, reduzindo assim os custos do ciclo de vida
Selos mecânicos duplos
- Carbeto de silício/carbeto de silício (SiC/SiC) oferece máxima resistência a abrasivos
- Proteção contra bloqueio de selos reduz custos operacionais
- SiC/SiC é quimicamente resistente a esgoto e à maior parte das outras aplicações industriais
Eixo em aço inoxidável resistente
- Minimiza a deflexão no selo mecânico para <0,05 mm/0,002 pol.
- Maior segurança contra fraturas por fadiga
Rolamentos robustos
- Vida útil mínima de 50.000 horas para motores de até 9 kW e mínima de 100.000 horas para motores acima de 11 kW
Motor de eficiência Premium IE3 conforme IEC 60034-30
- Motores de eficiência Premium de acordo com IEC 60034-30. Nível IE3 com testes de acordo com IEC60034-2-1
- Projetado para operar com variador de frequência (Variable Frequency Drive, VFD).
- Motores certificados de acordo com ATEX, FM e CSA disponíveis como opção. Tipos versáteis de sensores opcionais disponíveis, como para detecção térmica, de umidade e vibração.
- Significativa redução na emissão de carbono e aumento da vida útil pela baixa elevação de temperatura no enrolamento
Fale ou escreva para os nossos especialistas e encontre a melhor solução para você.
