Jätevesiuppopumppu ABS XFP

Uppopumput säästävät energiaa

ABS XFP -tyypin jätevesiuppopumput ovat paras valinta tehokkaan ja luotettavan pumppauksen varmistamiseen kaikilla pumppausasemilla. Ensisijaisesti verkkopumppuasemille asennettavissa upotettavissa jätevesipumpuissa on vakiona ensiluokkaiset tehokkaat IE3-moottorit ja lisäksi niissä on Contrablock Plus -juoksupyörät. Ne on suunniteltu käsittelemään nykypäivän jätevettä, joka koostuu pääasiassa vähemmästä vedestä johtuen vähäisellä vesimäärällä huuhdeltavista käymälöistä sekä saniteettitarvikkeista, kuten kosteuspyyhkeistä, kuitumateriaalista jne.

Asiakasedut
  • Erittäin tehokkaat IE3-moottorit säästävät paljon energiaa
  • Jätevedelle suunnitellut juoksupyörät varmistavat pitkään kestävän toimintavarmuuden
  • Parempi energiansäästö mahdollistaa pienemmän CO2-jalanjäljen
  • Erinomainen riepujen käsittely minimoi seisokkiajat
  • Tukee kestävää kehitystä valmistuksessa ja käytössä
Yleisimmät käyttökohteet
  • Puhdas vesi ja jätevesi
  • Kiintoaineita ja kuitumateriaaleja sisältävä jätevesi
  • Lietettä ja paljon riepuja sisältävä jätevesi
  • Teollisuuden raakavesi
  • Kunnalliset jäte- ja sadevesijärjestelmät

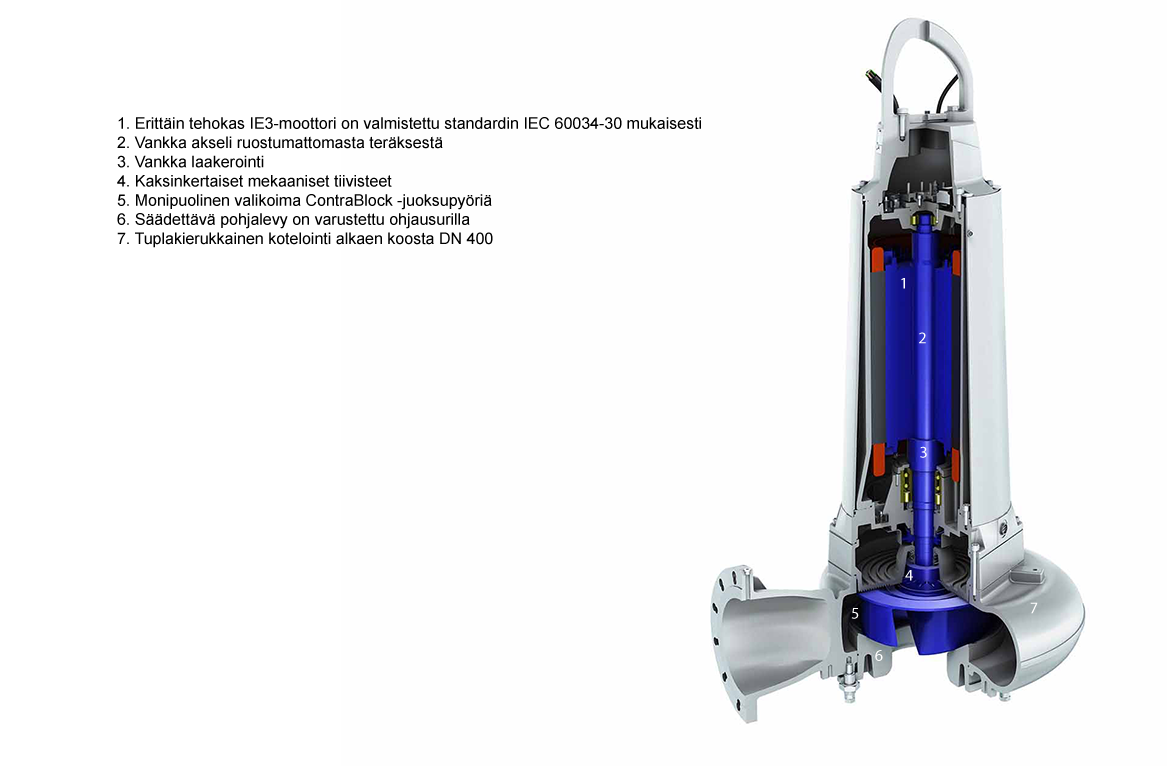

Tärkeimmät rakenneominaisuudet

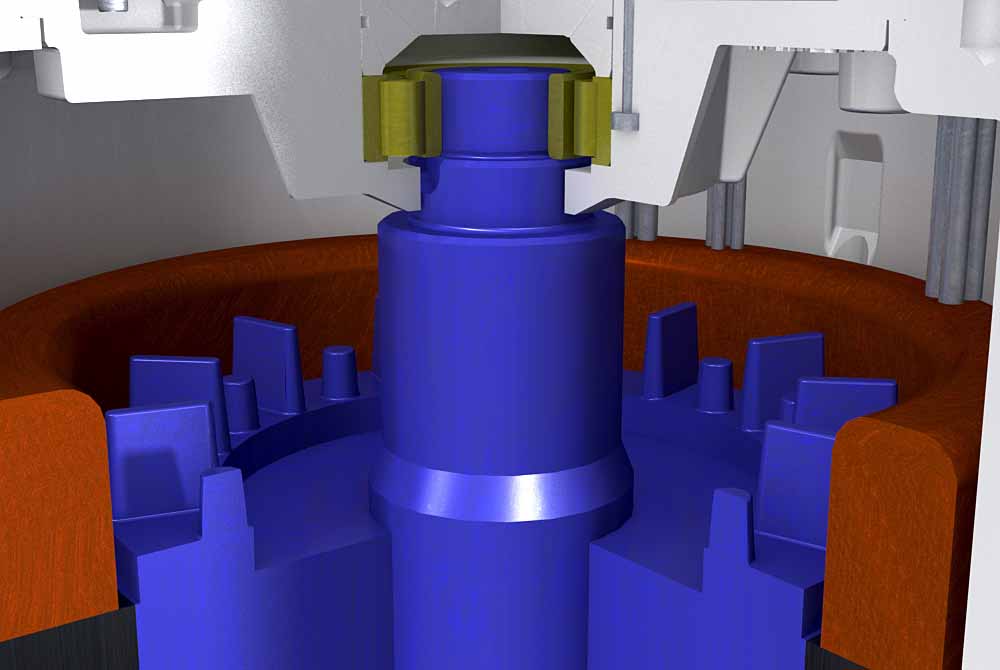

  • Erittäin tehokkaat IE3-moottorit, jotka noudattavat IEC60034-30-standardia (alkaen 1,3–550 kW taajuudella 50 Hz ja 2,7–830 hv taajuudella 60 Hz)

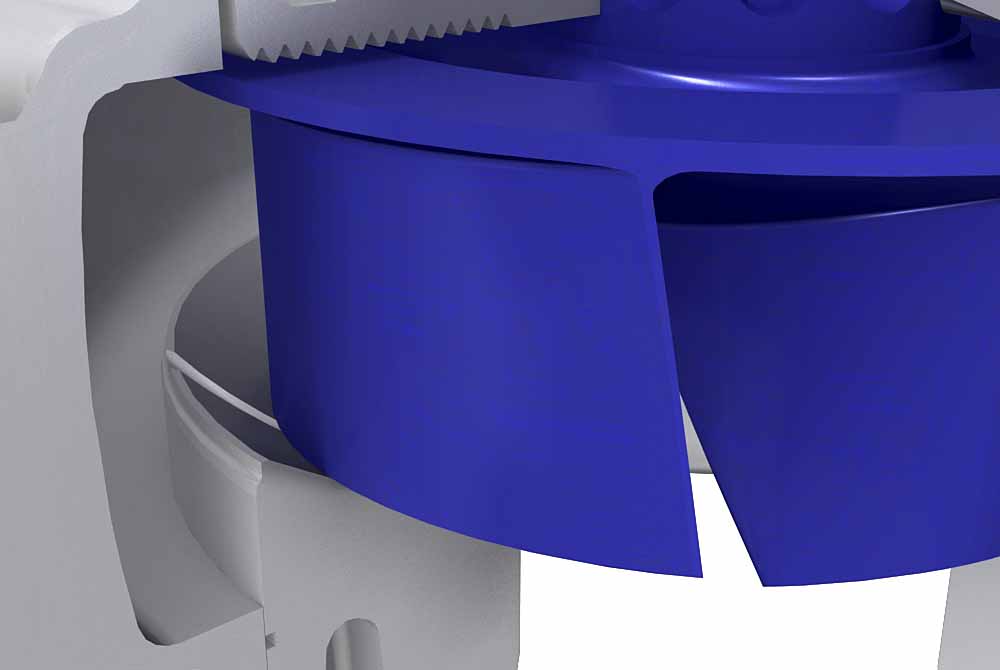

  • Contrablock Plus -tyypin yhden tai kahden siiven suljetut juoksupyörät ja pyörrejuoksupyörät (1,3–30 kW)
  • Contrablock Plus -tyyppiset monisiipiset, suljetut ja vinot juoksupyörät (30–620 kW)
  • Kiintoaineiden läpikulku vähintään 75 mm
  • Saatavilla myös räjähdyssuojattuna versiona (ATEX, FM tai CSA)
  • Suljettu jäähdytysjärjestelmä (PE1 ja 2)
  • Suljetun silmukan jäähdytysjärjestelmä – vakiona PE6-pumpussa (PE3–PE5-pumpuissa valinnainen)
  • Lämpötilan nousu NEMA Class A:n mukaan 110 kW:iin asti ja Class B:n mukaan korkeammalle
  • Luokan H (140 °C) eristys
  • Olosuhteiden valvonta (lämpötila, vesivuoto)

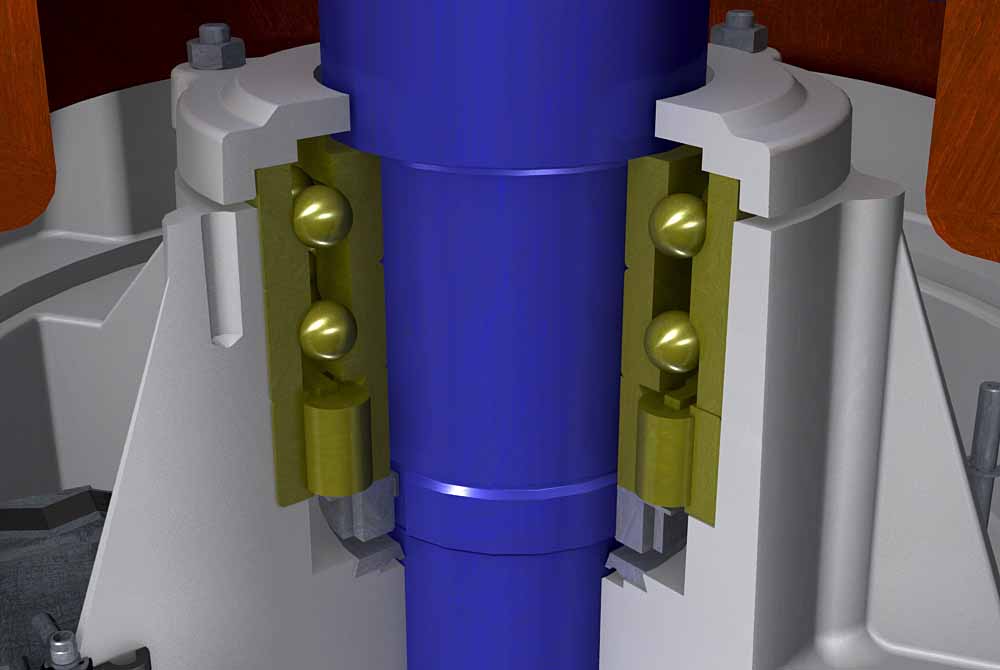

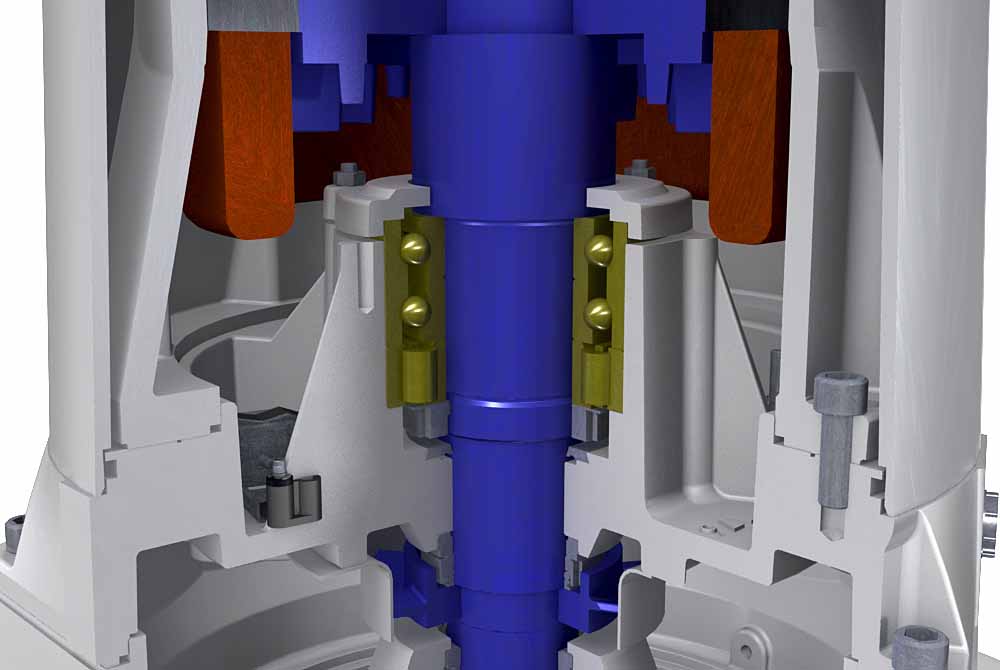

  • Laakerien käyttöikä 100 000 tuntia (50 000 tuntia PE1–2-pumpuissa)
Tärkeimmät ominaisuudet
50 Hz 60 Hz
Pumppujen koot 80–800 mm 80–800 mm / 3,2–32 tuumaa
Kapasiteetit enintään 2 400 l/s enintään 2 500 l/s / 39 600 USgpm
Nostokorkeudet enintään 80 m enintään 95 m / 310 jalkaa
Teho 1,3–550 kW 2–620 kW / 2,7–830 hv
Moottorin teho PE 1–7
Napojen määrä Teho P2 (kW)
PE1 PE2 PE3 PE4 PE5 PE6 PE7
2 50 Hz: 3–4
60 Hz: 4,5
50 Hz: 5,5–11
60 Hz: 8–12,5
50 Hz:
15–25
60 Hz:
18,5–30
- - - -
4 50 Hz: 1,5–2,9
60 Hz: 2,2–3,5
50 Hz: 4–9
60 Hz: 4,5–10,5
50 Hz: 11–30
60 Hz: 13–35
50 Hz: 22–45
60 Hz: 25–52
50 Hz:
55–110
60 Hz:
63–125
50 Hz:
132–250
60 Hz:
150–335
-
6 50 Hz: 1,3
60 Hz: 2
50 Hz: 3
60 Hz: 3,5
50 Hz: 9–22
60 Hz: 9–25
50 Hz:
18,5–37
60 Hz:
21–43
50 Hz:
45–90
60 Hz:
52–104
50 Hz:
110–200
60 Hz:
125–220
50 Hz:
250–550
60 Hz:
290–620
8    50 Hz: -
60 Hz: 12
50 Hz: 15–30
60 Hz: 17–35
50 Hz: 37–75
60 Hz: 43–86
50 Hz:
90–132
60 Hz:
104–150
50 Hz:
160–450
60 Hz:
185–500
10 50 Hz: 30–55
60 Hz: 35–63
50 Hz:
75–132
60 Hz:
86–150
50 Hz:
160–350
60 Hz:
185–415
12
50 Hz: -
60 Hz:
86–150
50 Hz:
160–300
60 Hz:
185–350
Suorituskykyalue

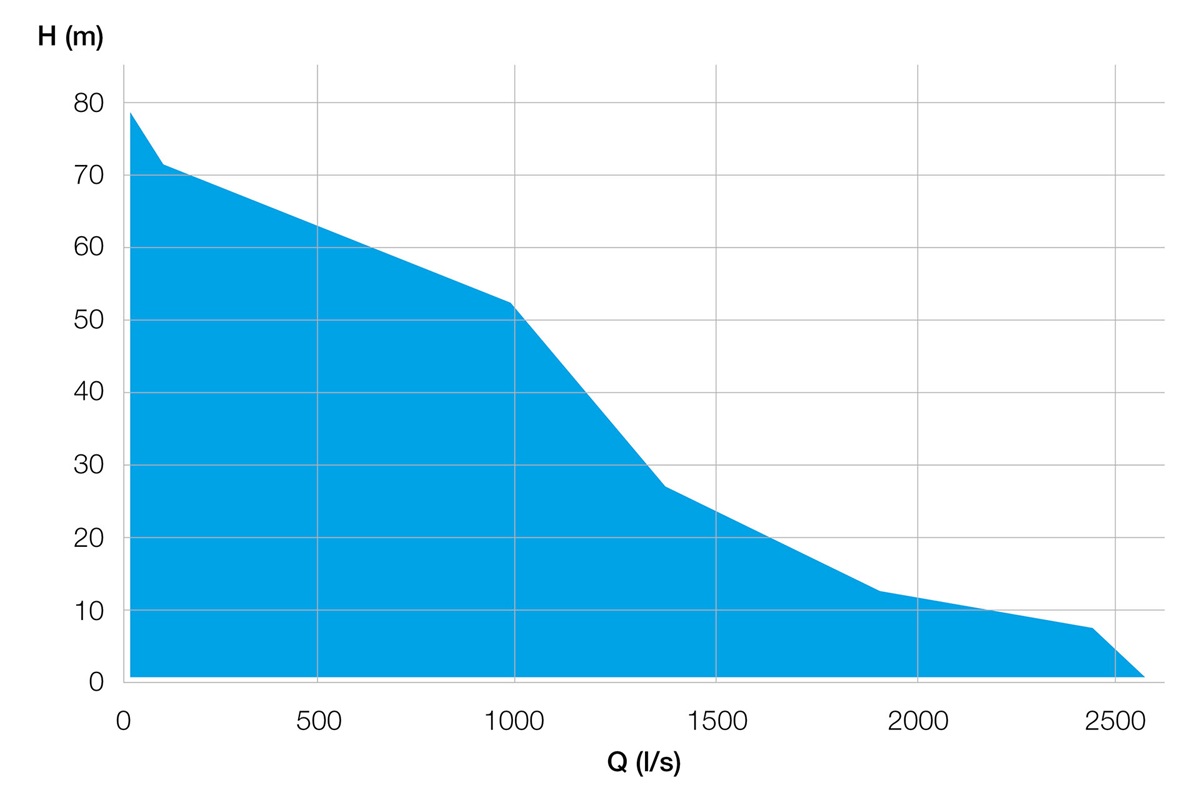

Suorituskykyalue 50 Hz

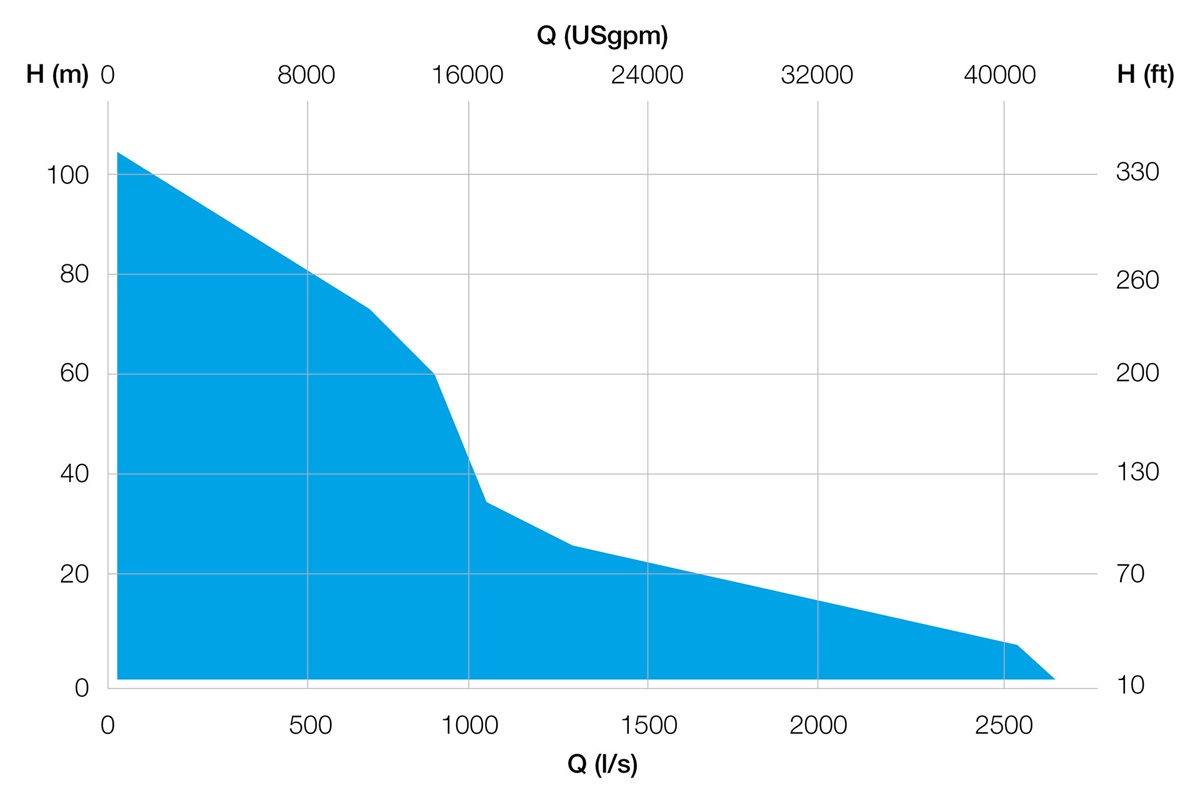

Suorituskykyalue 60 Hz
Asiakirjat 1,3–30 kW

Tekniset erittelyt

Mittakuvat

Asiakirjat 30–620 kW

Case studyt

Tekniset erittelyt

Mittakuvat

Tapaustutkimukset
  • Case studyt (EN)
    Missä tahansa nesteitä pumpataan, sekoitetaan, ohjataan tai käytetään, meillä on siihen sopiva sovellus. Lue miten ratkaisumme luovat lisäarvoa asiakkaillemme ja kuinka voimme tehdä pumppaus- ja sekoitusprosesseistanne entistä tehokkaampia ja kannattavampia sekä varmistaa, että tuotantonne toimii luotettavasti ja keskeytyksettä.
Sovellukset
  • Kaupallisten kiinteistöjen WC-jätteenpoisto
    Kaupallisten kiinteistöjen WC-jätettä sisältävään jäteveteen kuuluu kaikki kaupallisissa, teollisissa tai julkisissa kiinteistöissä WC-istuimista alas vedetty jätevesi.

  • Verkkopumppausasema
    Verkkopumppausasemat keräävät kunnallista jätevettä kodeista ja yhteisöasumuksista. Kuiviin tai märkiin kaivoihin asennettavat pumput toimittavat jäteveden päätepumppausasemalle. Koska useimmissa pumppausasemissa ei ole sihtejä, pumppujen täytyy selvitä hankalista materiaaleista, kuten kuituja sisältävistä terveyssiteistä ja pakkausmateriaaleista.

  • Päätepumppausasema
    Päätepumppausasemat ottavat vastaan jätevettä verkkopumppausasemilta. Kuiviin tai märkiin kaivoihin asennettavat pumput toimittavat materiaalin käsittelylaitokseen viimeistä puhdistusta varten. Koska useimmissa pumppausasemissa ei ole sihtejä, hankalat materiaalit, kuten kuituja sisältävät terveyssiteet ja pakkausmateriaalit, ovat jatkuva uhka toiminta-ajalle.

  • Tulopumppaamo
    Tulopumppaamot ovat hieman samankaltaisia kuin suuret päätepumppausasemat. Tulevan viemärin syvyydestä riippuen nostokorkeudet voivat vaihdella 2 ja 30 metrin välillä. Äkkinäiset nousut hydraulisessa kuormassa haittaavat biologisia prosesseja. Näiden estämiseksi laitokset käyttävät usein vaihtuvanopeuksisia moottoreita ja/tai useita rinnakkaisia pumppuja.

  • Poistopumppaamot
    Poistopumppaamoa tarvitaan kun jätevedenpuhdistamo on alempana kuin vesistö, johon puhdistettu jätevesi johdetaan. Tämä pätee erityisesti kun lasketaan jokeen, joka voi nousta rankan sateen tai tulvimisen seurauksena, tai mereen, jonka pinta vaihtelee vuorovesien mukaan. Jäteveden pois pumppauksessa puhdistamolta voidaan tarvita poistopumppaamoa, esimerkiksi silloin, jos puhdistettu jätevesi johdetaan kauas merelle.

  • Aktiivilietteen palautus
    Poistopumppaamoa tarvitaan kun jätevedenpuhdistamo on alempana kuin vesistö, johon puhdistettu jätevesi johdetaan. Tämä pätee erityisesti kun lasketaan jokeen, joka voi nousta rankan sateen tai tulvimisen seurauksena, tai mereen, jonka pinta vaihtelee vuorovesien mukaan.

  • Vedenpoisto tunnelinrakennuksessa
    Tunnelin rakennustyömaa on haastava, koska siellä täytyy huomioida monenlaisia tekijöitä, kuten tulviminen. Upotettavat tyhjennys- ja lietepumppumme ovat kevyitä, kannettavia ja käyttövalmiita heti virran kytkemisen jälkeen.
