Pompe d’assainissement submersible type ABS XFP

Des pompes submersibles pour davantage d’économies d’énergie

Les pompes submersibles pour eaux usées type ABS XFP constituent le meilleur choix pour garantir un pompage efficace et fiable dans les stations de pompage d’eaux usées. Les pompes submersibles pour eaux usées, principalement installées dans des stations de pompage en réseau, sont équipées en standard de moteurs à haut rendement IE3 et de roues Contrablock Plus. Elles sont conçues pour traiter les eaux usées d’aujourd’hui, principalement composées d’une moindre quantité d’eau en raison de l’utilisation de toilettes à faible débit et de divers déchets d’hygiène tels que des lingettes, des matières fibreuses, etc.

Principaux avantages
  • Des moteurs à haut rendement IE3 pour davantage d’économies d’énergie
  • Fiabilité à long terme avec des roues conçues pour les eaux usées
  • Économies d’énergie accrues, donc moindre empreinte CO2

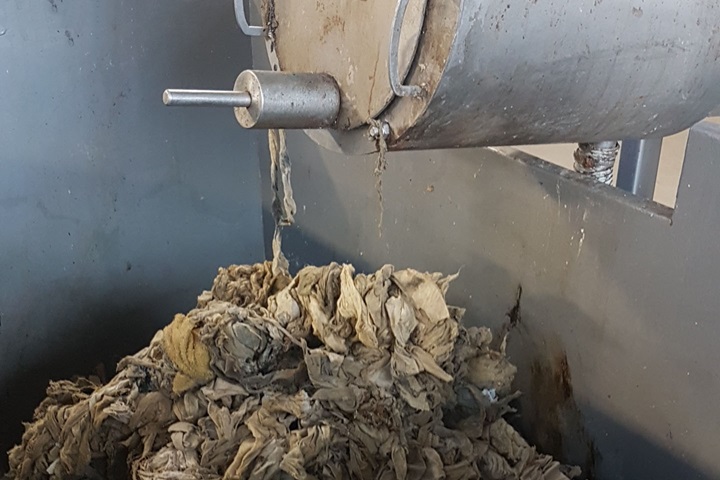

  • Excellente gestion des matières fibreuses pour un temps d’arrêt minimisé
  • Éco-conception en fabrication et maintenance
Principales applications
  • Eau claire et eaux usées
  • Effluents contenant des matières solides et fibreuses
  • Effluents avec boues et forte teneur en matières fibreuses
  • Eau brute industrielle
  • Systèmes municipaux d’effluents et d’eaux pluviales combinés

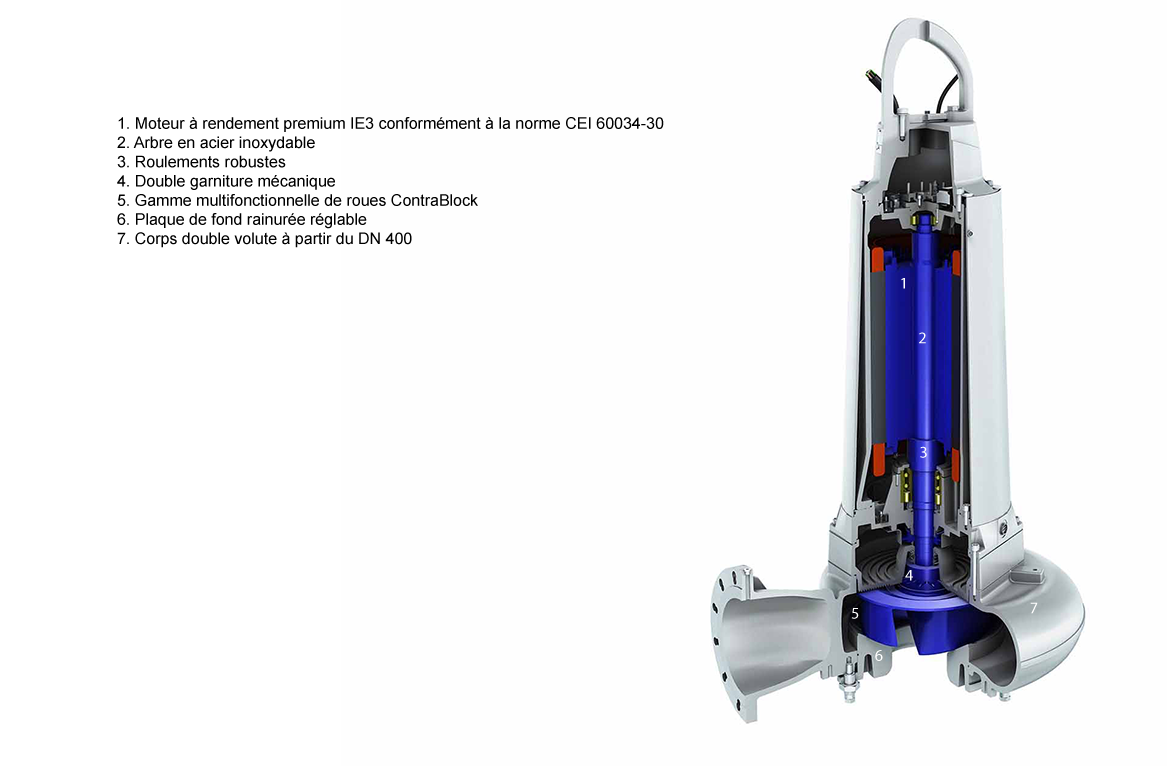

Principales caractéristiques de conception

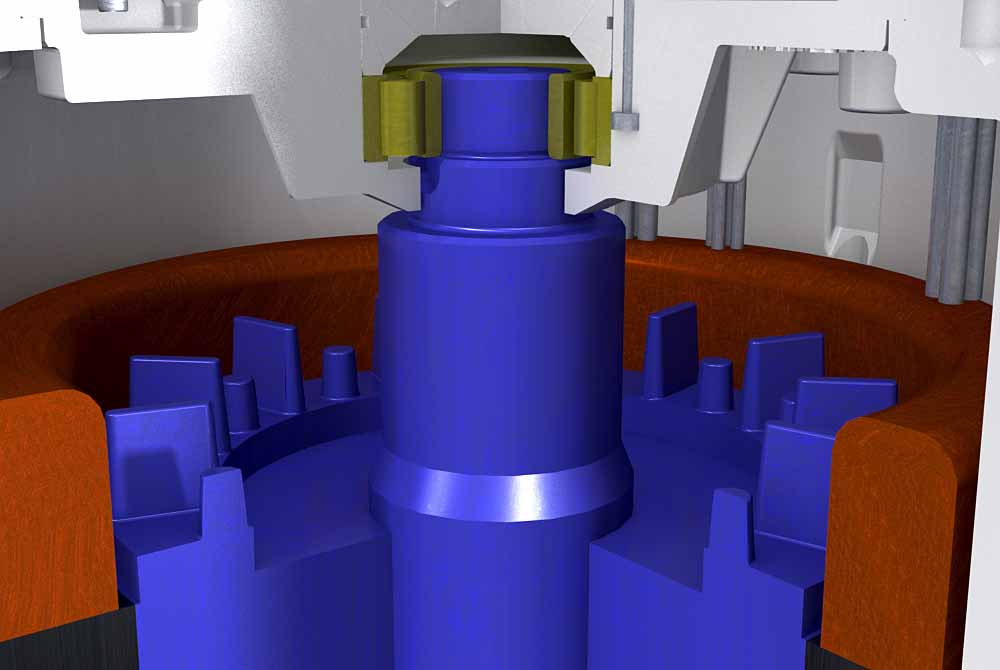

  • Moteurs à rendement premium IE3 conformément à la norme CEI 60034-30 (de 1,3 à 550 kW en 50 Hz, et 2,7 à 830 Hp en 60 Hz)

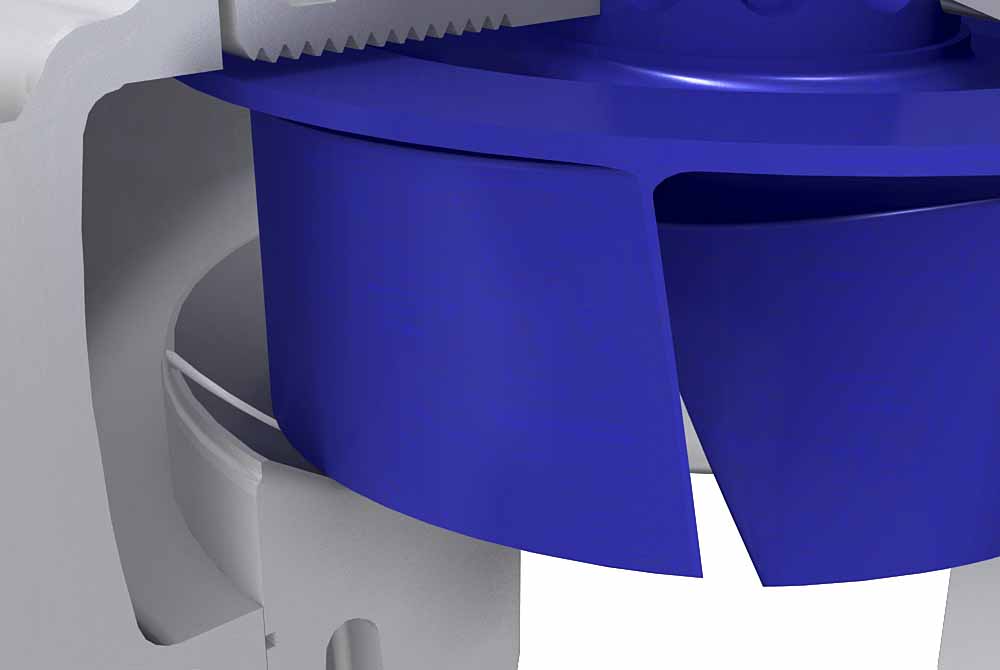

  • Roues Contrablock Plus de type monocanal et bicanal, et roues vortex (1,3 à 30 kW)
  • Roues Contrablock Plus de type multicanal, roues fermées ou ouvertes (30 à 620 kW)
  • Section de passage minimum 75 mm et plus
  • Version antidéflagrante en option (ATEX, FM ou CSA)
  • Système de refroidissement fermé (PE1-2)
  • Système de refroidissement en circuit fermé - standard sur le modèle PE6 (en option sur les modèles PE3-PE5)
  • Augmentation de température conformément à la norme NEMA Classe A jusqu’à 110 kW et Classe B au-delà
  • Isolation de classe H (140 °C)
  • Surveillance de l’état (température, infiltration d’eau)

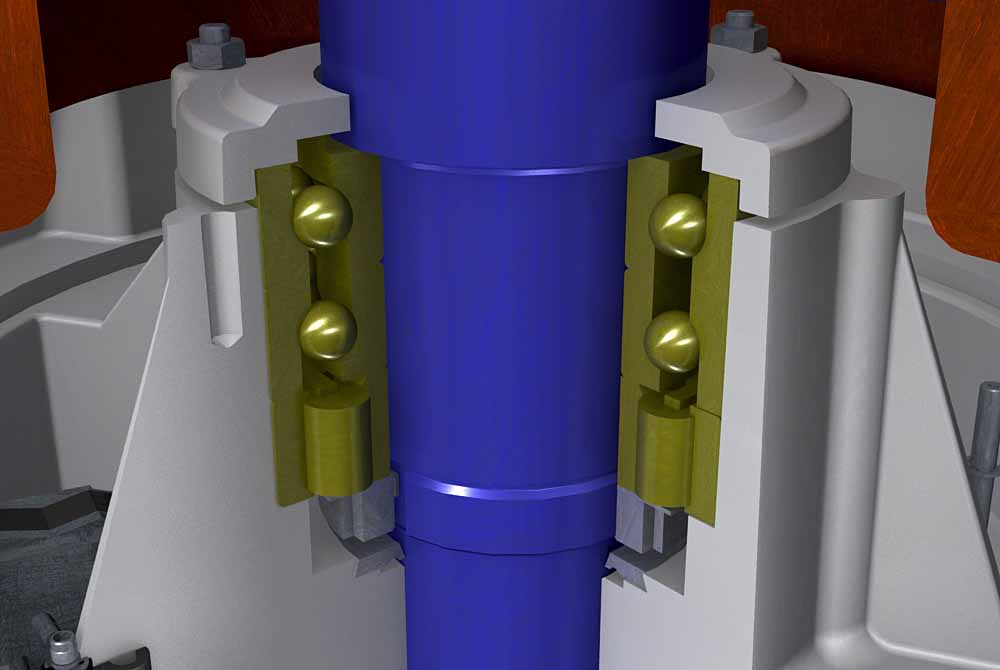

  • Durée de vie des roulements de 100 000 heures (50 000 heures sur les modèles PE1-2)
Principales caractéristiques
50 Hz 60 Hz
Tailles des pompes 80 à 800 mm 80 à 800 mm/3,2 à 32 pouces
Débits jusqu’à 2 400 l/s jusqu’à 2 500 l/s / 39 600 US gpm
Hauteurs jusqu’à 80 m jusqu’à 95 m/310 pi
Puissance 1,3 à 550 kW 2 à 620 kW/2,7 à 830 Hp
Puissance moteur PE 1-7
Nombre de pôles Puissance P2 (kW)
PE1 PE2 PE3 PE4 PE5 PE6 PE7
2 50 Hz : 3-4
60 Hz : 4,5
50 Hz : 5,5-11
60 Hz : 8-12,5
50 Hz :
15-25
60 Hz :
18,5-30
- - - -
4 50 Hz : 1,5-2,9
60 Hz : 2,2-3,5
50 Hz : 4-9
60 Hz : 4,5-10,5
50 Hz : 11-30
60 Hz : 13-35
50 Hz : 22-45
60 Hz : 25-52
50 Hz :
55-110
60 Hz :
63-125
50 Hz :
132-250
60 Hz :
150-335
-
6 50 Hz : 1,3
60 Hz : 2
50 Hz : 3
60 Hz : 3,5
50 Hz : 9-22
60 Hz : 9-25
50 Hz :
18,5-37
60 Hz :
21-43
50 Hz :
45-90
60 Hz :
52-104
50 Hz :
110-200
60 Hz :
125-220
50 Hz :
250-550
60 Hz :
290-620
8    50 Hz : -
60 Hz : 12
50 Hz : 15-30
60 Hz : 17-35
50 Hz : 37-75
60 Hz : 43-86
50 Hz :
90-132
60 Hz :
104-150
50 Hz :
160-450
60 Hz :
185-500
10 50 Hz : 30-55
60 Hz : 35-63
50 Hz :
75-132
60 Hz :
86-150
50 Hz :
160-350
60 Hz :
185-415
12
50 Hz : -
60 Hz :
86-150
50 Hz :
160-300
60 Hz :
185-350
Plage de performances

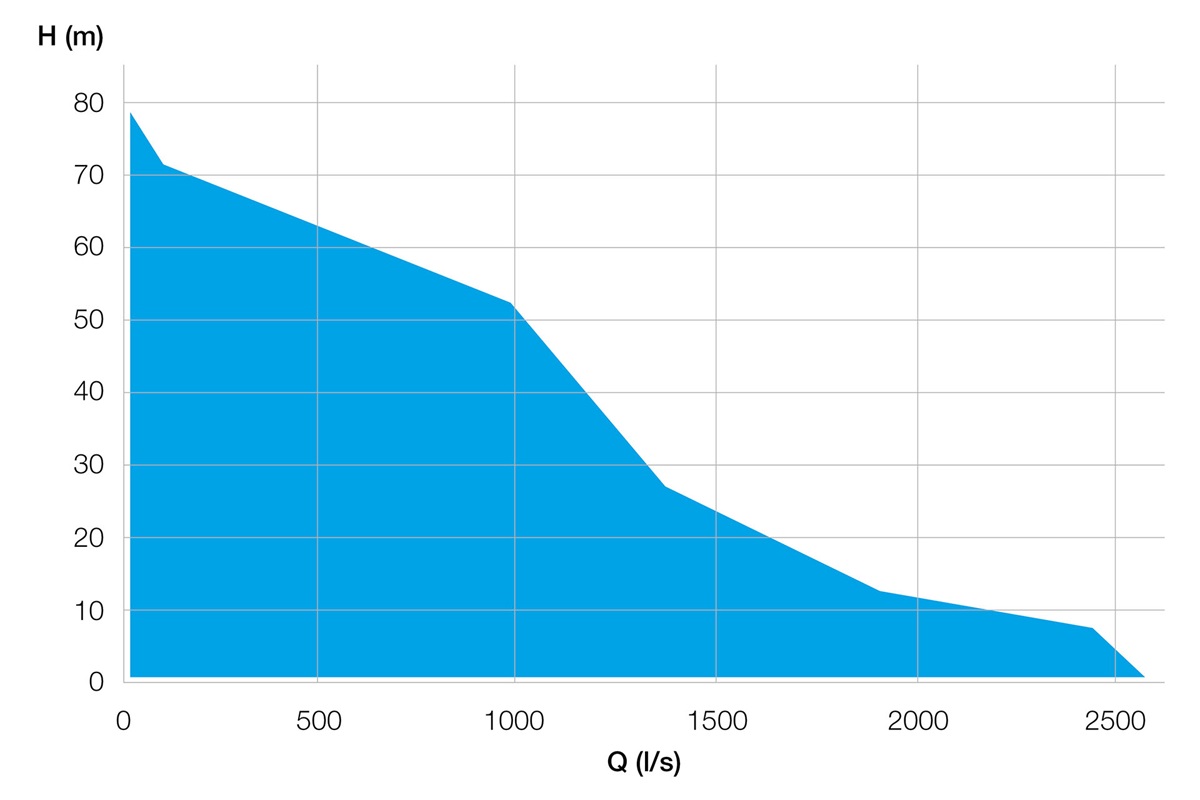

Plage de performance 50 Hz
Plage de performance 60 Hz
Documents 1,3-30 kW

Fiches techniques

Dimension schémas

Documents 30-620 kW

Études de cas

Fiches techniques

Dimension schémas

Études de cas
  • La pompe XFP avec hydraulique Contrablock limite le colmatage
    La station d’épuration de Pernes Les Fontaines, dont la commune est adhérente au Syndicat mixte des eaux de la région Rhône Ventoux, traite une charge de pollution journalière de 12 000 équivalent-habitants.

  • Études de cas (EN)
    Partout où les fluides sont pompés, mélangés ou contrôlés, nous sommes présents. Découvrez nos solutions à forte valeur ajoutée qui rendront vos processus de pompage et d’agitation plus efficaces et plus rentables, tout en préservant votre production et en garantissant une fiabilité durable.
Applications
  • Évacuation des déchets commerciaux de toilettes
    Les eaux usées commerciales provenant des toilettes comprennent toutes les eaux des égouts issues des toilettes des bâtiments commerciaux, industriels ou publics.

  • Station de pompage en réseau
    Les stations de pompage en réseau récupèrent les eaux usées municipales des maisons individuelles et des lotissements communaux. Installées en immergé ou en fosse sèche, les pompes acheminent l'effluent vers une station de pompage terminale. Étant donné que la plupart des stations de pompage ne sont pas équipées de crépines, les pompes sont confrontées à des matières difficiles telles que des articles sanitaires fibreux ou des emballages.

  • Station de pompage terminale
    Les stations de pompage terminales reçoivent les eaux usées municipales provenant des stations de pompage en réseau. Installées en immergé ou en fosse sèche, les pompes envoient le liquide vers une usine de traitement pour une purification finale. En raison du manque de crépines dans la plupart des stations de pompage, les matières difficiles comme des articles sanitaires fibreux ou des emballages représentent une menace constante pour le temps de disponibilité.

  • Station de pompage d'entrée
    Les stations de pompage d'entrée sont assez similaires aux grandes stations de pompage terminales. En fonction de la profondeur du système d'égouts entrant, les hauteurs de relevage peuvent aller de 2 à 30 mètres environ. Pour prévenir les charges de choc hydraulique, qui ont un impact négatif sur le processus biologique, les stations utilisent souvent des variateurs de vitesse et/ou plusieurs pompes en parallèle.

  • Stations de pompage de sortie
    Des stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée. Des stations de pompage de sortie peuvent également être nécessaires pour compenser les pertes de friction en hausse dans la canalisation sortante à hauts débits, par exemple dans les longues canalisations d'émissaires marins.

  • Retour des boues activées
    Des stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée.

  • Assèchement lors de forage de tunnel
    Une construction de tunnel est un chantier complexe où de nombreuses variables différentes doivent être prises en compte, notamment les inondations. Nos pompes de drainage et d'assèchement submersibles à boues sont légères, portables et démarrent quand vous les branchez.
