Trituratori per canali aperti/in linea Muffin Monster™

Monster tiene lontani gli stracci

I trituratori Muffin Monster™ rappresentano la tecnologia più avanzata per la riduzione dei solidi presenti nelle acque reflue. Con oltre 35.000 installazioni, le comprovate prestazioni di Muffin Monster sono diventate leggendarie nel fornire soluzioni alle esigenze sempre più stringenti di queesto settore.

Caratteristiche e vantaggi
Trituratore bialbero

  • Trituratore bialbero a bassa velocità e alta coppia che sminuzza i detriti più duri: sassi, legno, stracci, capelli, abbigliamento, plastica e altri detriti
  • Capace di triturare una più ampia varietà di solidi rispetto ai macchinari dotati di albero singolo, maceratori o pompe sminuzzatrici
  • La triturazione separa i materiali organici da quelli inorganici nel flusso di acque reflue
Controllo e monitoraggio automatizzati

  • Proteggono pompe e altri macchinari critici da costosi danni e ostruzioni derivanti dalla presenza di solidi
  • Il rilevamento automatico del carico e le funzioni di contro rotazione riducono le interruzioni e ottimizzano le prestazioni
Tecnologia Wipes Ready™

  • La tecnologia Wipes Ready impedisce la formazione di filacci ed il loro ricompattamento nel flusso dei reflui
Design compatto ed efficiente

  • Si adattano a tubature o a canali con poche o nessuna modifica
  • I telai personalizzati in acciaio inossidabile permettono una facile installazione in canali e nei pozzetti di raccolta delle stazioni di pompaggio
  • Il modello Muffin Monster™ 30K in linea consente una facile sostituzione dei coltelli, mediante la rimozione dell’intero kit coltelli, senza la rimozione del trituratore dalle tubazioni.

Basso costo operativo

  • Pompe e tubi puliti significano cicli di funzionamento delle pompe più brevi e costi energetici inferiori
Applicazioni principali

I trituratori Muffin Monster™ sono progettati per proteggere pompe e altre apparecchiature triturando i materiali solidi nelle acque reflue. Disponibili in tre modelli differenti ma ciascuno con due configurazioni diverse, sono adatti per applicazioni come:

  • Stazioni di pompaggio
  • Lavorazione dei fanghi
  • Penitenziari
  • Trattamento primario
  • Ricezione di scarichi settici/grassi
  • Aeroporti
Muffin Monster™ serie 10K

Il Muffin Monster serie 10K è un trituratore compatto, idoneo a gestire i solidi sia nei fanghi che nelle acque reflue. È installabile in spazi ridotti, assicurando comunque le prestazioni necessarie per la protezione delle apparecchiature presenti a valle. La serie 10K è una soluzione ideale, a basso costo, che va oltre la triturazione di solidi all’ingresso dei depuratori. Si adatta perfettamente ad installazioni in edifici commerciali, residenziali, villaggi turistici, centri commerciali e impianti prefabbricati di trattamento acque reflue.

  • Alberi esagonali: 50 mm
  • Motore: standard 1,5 kW; riduttore 25:1
  • Dimensione coltelli: Diametro 120 mm
  • Pressione di esercizio massima di tenuta: 6 bar

Modello in linea

Modello in linea

Portata (1) m3/h

Dimensione tubazione mm Perdite di carico bar
10000-B100-DI 62 100 0,03
10000-B150-DI 125 150 0,09
(1) 0-2% di materiali solidi

Modello a canale aperto

Modello a canale aperto Portata (2) m3/h Perdita di carica mm
10002-0008-DI 41,4

146

(2) Flusso basato su condizioni ottimali del canale.
Muffin Monster™ serie 30K

I materiali solidi problematici sono ora più facili che mai da ridurre con il trituratore bialbero Muffin Monster. Grazie al suo design a bassa velocità e alta coppia, sminuzza materiali solidi che in genere causano problemi delle reti fognarie. Muffin Monster 30K è disponibile nella configurazione sia a canale aperto, che in linea.

  • Alberi esagonali: 50 mm
  • Motore: standard 2,2 kW; riduttore 25:1
  • Dimensione coltelli: Diametro 120 mm
  • Pressione di esercizio massima di tenuta: 10,3 bar

Modello in linea

Modello in linea Portata m3/h Dimensione tubazione mm Perdite di carico bar
30004T-B100 102 100 0,04
30004T-B150 159 150 0,08
30004T-B200 250 200 0,21
30004T-B250 386 250 0.20
30004T-B300 556 300

0,40

Modello a canale aperto

Modello a canale aperto Portata (1) m3/h Perdita di carica mm
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405

30005-0032 477 445
30005-0040 686 495
30005-0060

1277

760
(1) Flusso basato su condizioni ottimali del canale.
Muffin Monster™ serie 40K

Muffin Monster serie 40K eccelle nella triturazione sia per applicazioni a secco che in acqua. È un potente trituratore per sistemi di trattamento di grandi dimensioni. Può essere utilizzato anche in molte applicazioni industriali inclusi impianti per la lavorazione alimentare, raffinerie, cartiere, impianti chimici e impianti di riciclaggio.

  • Alberi esagonali: 64 mm
  • Motore: standard 7,5 kW; riduttore 35:1
  • Dimensione coltelli: Diametro 190 mm
  • Pressione di esercizio massima di tenuta: 10,3 bar

Modello in linea

Modello in linea Portata m3/h Dimensione tubazione mm Perdite di carico bar
40002-18B300

612

300 0,24
40002-24B400 999 400 0,15
40002-24B450 1249 450

0,23

40002-32B500 1558 500 0,29

Modello a canale aperto

Modello a canale aperto Portata (1) m3/h Perdite di carico bar
40002-0018 207

203

40002-0024 327

406

40002-0032 477 457
(1) Flusso basato su condizioni ottimali del canale.
Opzioni

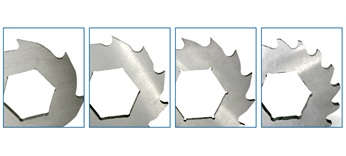

Coltelli

Opzioni dei denti 7, 11, 13 e 17*

* Lame seghettate Wipes Ready™


Motori

  • Motore IP55 TEFC, standard
  • Motore IP55 TEFC per ATEX: (Ex d IIC T4), opzionale
  • Motore ATEX sommergibile IP68: (Ex de IIB T4), opzionale
  • Trasmissione integrata IP55, solo 10K

Sistema di controllo intelligente

  • Il sistema di controllo intelligente per il rilevamento del carico permette di invertire automaticamente la rotazione dei coltelli per eliminare eventuali intasamenti

Telai personalizzati

  • Telai in acciaio inossidabile di facile installazione
Disponibilità delle funzioni Wipes Ready™

In linea 10K

Muffin Monster

Canale aperto 10K

Muffin Monster

In linea 30004T

Muffin Monster

Canale aperto 30005

Muffin Monster

Coltelli Wipes Ready a 17 denti*

Opzionale

Opzionale Opzionale Opzionale
Guide laterali Delta P*
Controllo di taglio ottimizzato*
* In attesa di brevetto
Tecnologia Wipes Ready™

I trituratori per acque reflue Muffin Monster sono equipaggiati con gli esclusivi pacchetti di tecnologici Wipes Ready™. Sono progettati per catturare tutte le fibre presenti nelle acque reflue e sminuzzarle in piccoli pezzi evitando che si ricompattino in filacci o palle di fibre.

Le tecnologie Wipes Ready applicabili ai trituratori per acque reflue Muffin Monster sono:

  • Coltelli Wipes Ready*: una combinazione di lame seghettate e distanziatori zigrinati che tagliano le fibre in due direzioni. Ne risultano particelle più piccole che non possono più ricompattarsi.
  • Guide laterali Delta P*: convogliano i materiali solidi verso i coltelli senza sacrificare la portata ed impediscono l’accumulo dei detriti nel trituratore
  • Controllo ottimizzato del taglio (Optimized Cut Control, OCC)*: il rapporto di trasmissione OCC ottimizza le velocità di rotazione per migliorare l’azione di taglio e la pulizia dei coltelli migliorando le prestazioni e prolungando la vita utile del trituratore.

Tenere presente che modelli Muffin Monster differenti presentano opzioni Wipes Ready diverse.

* In attesa di brevetto



Case studies e articoli
  • Case studies (EN)
    Ovunque i liquidi vengano pompati, miscelati o controllati, noi siamo lì. Scopri come le nostre soluzioni creano valore per i clienti e come possiamo rendere i tuoi processi di pompaggio e miscelazione più efficienti e redditizi, salvaguardando la tua produzione e garantendo affidabilità duratura.
Video
Documentazione

Scheda tecnica

Case study

Manuale

Applicazioni
  • Digestione anaerobica
    La digestione anaerobica richiede l’equalizzazione della temperatura e la corretta omogeneizzazione della biomassa per ottenere un’elevata produzione di gas ed evitare la sedimentazione di materie organiche. Le croste superficiali devono essere rotte ed è necessario prevenire la formazione di schiuma in caso si presenti tale tendenza. Sulzer può fornire agitatori Scaba efficienti e affidabili per digestori con eliche ad alta efficienza. I trituratori Muffin Monster™ a monte dei digestori anaerobici trattano il fango prima della digestione, migliorando l’omogeneizzazione della biomassa e proteggendo le apparecchiature a valle.
  • Serbatoio di stoccaggio per fanghi
    Il serbatoio di stoccaggio per fanghi può essere utilizzato per svariati fini. L’applicazione più comune è la miscelazione e l’omogeneizzazione di fanghi primari, secondari o digeriti altamente concentrati. La soluzione utilizzata per miscelare lo stesso fango, o per miscelare il fango con i prodotti chimici addensanti dosati, dipende dalla struttura e dalla capienza del serbatoio di stoccaggio. I miscelatori sommersi XRW ed RW, come anche l’agitatore Scaba, possono essere utilizzati per fornire una miscelazione altamente efficiente. Per la riduzione dei solidi e il trasferimento dei fanghi dall’alimentazione dei fanghi al processo di disidratazione degli stessi, vengono utilizzate pompe volumetriche e trituratori Muffin Monster™.
  • Sollevamento iniziale dei depuratori
    Il sollevamento iniziale dei depuratori riceve le acque reflue municipali dalle stazioni di pompaggio di rete. Installate in pozzi a secco o a immersione, le pompe inoltrano i liquami a un impianto di trattamento per la purificazione finale. A causa della mancanza di filtri nella maggioranza delle stazioni di pompaggio, i materiali difficili, come prodotti sanitari fibrosi e imballaggi, sono una minaccia costante per i tempi di attività.
  • Stazioni di pompaggio di rete
    Le stazioni di pompaggio di rete raccolgono le acque reflue da abitazioni e schemi comunali. Installate in pozzi a secco o in immersione, le pompe inviano le acque reflue a una stazione di pompaggio finale. Poiché la maggioranza delle stazioni di pompaggio non sono equipaggiate con filtri, le pompe devono far fronte a materiali difficili quali articoli sanitari fibrosi e da imballaggio.
  • Trattamento e trasferimento dei fanghi
    Le pompe, i miscelatori, i trituratori e gli agitatori Sulzer sono utilizzati per trattare, trasferire, miscelare e gestire i fanghi. La nostra gamma di pompe a cavità progressiva e volumetriche fornisce una portata quasi costante, con capacità di aspirazione per la gestione di tutti i tipi di fanghi non newtoniani e per i processi ad alta viscosità, tipicamente richiesti all’interno dell’impianto di trattamento delle acque reflue. La capacità di eseguire la manutenzione della pompa in loco riduce al minimo i tempi di fermo. I trituratori Muffin Monster™ proteggono le apparecchiature a valle. I fanghi trattati dai trituratori non ostruiscono valvole, scambiatori di calore, digestori, centrifughe e altre apparecchiature sulla linea dei fanghi.
