Hauptmerkmale
  • Schützt Pumpen und andere kritische Ausrüstung vor kostspieligen Verstopfungen und Schäden durch hartnäckige Feststoffe
  • Wipes Ready™ Schneidräder verhindern die Bildung von langem Schnittgut und eine erneute Verzopfung im Abwasserstrom.
  • Kein Reinigen, Aus- und Einbauen der zu reparierenden Einheit oder monatelanges Warten auf Ersatzteile. Einfach austauschen und weiter geht’s!
  • Die Delta P Seitenschienen lenken alle Feststoffe zu den Schneidrädern und optimieren gleichzeitig den Durchfluss durch die Einheit.
  • Geringere Betriebskosten, da die Pumpen und die übrige Ausrüstung effizient und störungsfrei laufen


Hauptanwendungen
  • Pumpstationen
  • Haupt- und Einlaufpumpwerke –
  • Schlammaufbereitung
  • Anaerobische Faulung/Bioressource
  • Septische Abwässer/Fette
  • Gefängnisse
  • Flughäfen
  • Gebäudemanagement

Schlüsselmerkmale
  • Die Doppelwellenzerkleinerer verfügen über ein hohes Drehmoment und zerteilen Putzlappen, Gestein, Holz, Tücher, Kleidung, Kunststoffe und andere Materialien.
  • Wipes Ready™ Schneidräder verfügen über eine zweidimensionale Schneidfunktion, um die Breite und Länge der zerteilten Teile zu regulieren.
  • Der 30K Muffin Monster Rohrleitungszerkleinerer ist mit einer problemlos auswechselbaren Schneidradkassette ausgestattet.
  • Die patentierten Delta P Seitenschienen führen die Feststoffe den Schneidrädern zu.
  • Die Zerkleinerer reduzieren Feststoffe auf eine Größe, die von Pumpen und anderer Ausrüstung effizient und sicher behandelt werden kann.
Materialien
  • Gehäuse: duktiles Gusseisen
  • Schneidräder: gehärteter legierter Stahl
  • Wellen: gehärteter legierter Stahl
  • Gleitringdichtungen: Wolframcarbid-Oberflächen
Muffin Monster™ der 10K-Serie

Die Muffin Monster der 10K-Serie sind kompakte und robuste Zerkleinerer für Anwendungen zur Aufbereitung von Feststoffen in Schlamm und Abwasser. Sie sind ausgezeichnet für Einsatzbereiche mit Platzmangel geeignet, wo sie trotzdem die erforderliche Leistung erbringen, um die nachgelagerte Ausrüstung zu schützen. Die 10K-Serie ist eine ideale, kostengünstige Lösung, die in Anlagen zur Rückgewinnung von Ressourcen weit über die Schlammbehandlung hinausgeht. Sie eignet sich perfekt für Bürogebäude, Wohnkomplexe, Feriensiedlungen, Einkaufszentren und Kleinkläranlagen.

  • Sechskantwellen: 50 mm
  • Motor: Standard 1,5 kW; 25:1 Untersetzung
  • Schneidräder: 120 mm Durchmesser
  • Max. Betriebsdruck der Gleitringdichtung: 6 bar (Hochleistungsdichtungen optional erhältlich)

Rohrleitungsmodell

Rohrleitungsmodell

Durchflussmenge (1) m3/h

Rohrleitungsdurchmesser DN Druckabfall bar
10000-B100-DI 62 100 0,03
10000-B150-DI 125 150 0,09
(1) 0-2% Feststoffe

Kanalmodell

Kanalmodell Durchflussmenge (2) m3/h Einstauhöhe mm
10002-0008-DI 41,4

146

(2) Durchfluss bei optimalen Kanalbedingungen.
Muffin Monster™ der 30K-Serie

Hartnäckige Feststoffe lassen sich jetzt mit dem Muffin Monster Doppelwellenzerkleinerer einfacher denn je entfernen. Dank seiner niedrigen Drehzahl und dem hohen Drehmoment zerkleinert er hartnäckige Feststoffe, die normalerweise Kanalverstopfungen verursachen. Muffin Monster 30K ist in zwei Versionen verfügbar, für Rohrleitungsinstallationen und für offene Abwasserkanäle.

  • Sechskantwellen: 50 mm
  • Motor: Standard 2,2 kW; 25:1 Untersetzung
  • Schneidräder: 120 mm Durchmesser
  • Max. Betriebsdruck Gleitringdichtung: 10,3 bar

Rohrleitungsmodell

Rohrleitungsmodell Durchflussmenge (1) m3/h Rohrleitungsdurchmesser DN Druckabfall bar
30004T-B100 102 100 0,04
30004T-B150 159 150 0,08
30004T-B200 250 200 0,21
30004T-B250 386 250 0,20
30004T-B300 556 300

0,40

(1) 0-2% Feststoffe

Kanalmodell

Kanalmodell Durchflussmenge (2) m3/h Einstauhöhe mm
30005-0008 84 178
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405

30005-0032 477 445
30005-0040 686 495
30005-0050 979 595
30005-0060

1.277

760
(2) Durchfluss bei optimalen Kanalbedingungen.
Muffin Monster™ der 40K-Serie

Die Muffin Monster der 40K-Serie bringen sowohl in nassen als auch trockenen Zerkleinerungsanwendungen Spitzenleistungen. Sie sind leistungsstarke Zerkleinerer für große Aufbereitungssysteme. Sie werden außerdem auch in vielen industriellen Bereichen genutzt, einschließlich Fisch- und Fleischverarbeitung, Erdölindustrie, Papier- und Zellstoffproduktion, Chemiebetriebe und Recyclinganlagen.

  • Sechskantwellen: 64 mm
  • Motor: Standard 7,5 kW; 35:1 Untersetzung
  • Schneidräder: 191 mm Durchmesser
  • Max. Betriebsdruck Gleitringdichtung: 10,3 bar

Rohrleitungsmodell

Rohrleitungsmodell Durchflussmenge (1) m3/h Rohrleitungsdurchmesser DN Druckabfall bar
40002-18B300

612

300 0,24
40002-24B400 999 400 0,15
40002-24B450 1’249 450

0,23

40002-32B500 1.558 500 0,29
(1) 0-2% Feststoffe

Kanalmodell

Kanalmodell Durchflussmenge (2) m3/h Druckabfall bar
40002-0018 207

203

40002-0024 327

406

40002-0032 477 457
(2) Durchfluss bei optimalen Kanalbedingungen.
Optionen

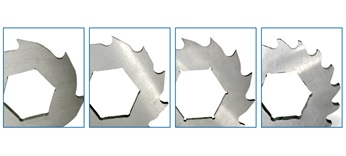

Schneidräder

  • optional mit 7, 11, 13 und 17* Zähnen
    * Wipes Ready™ Schneidräder
  • Das Schneidwerk kann an die jeweiligen betrieblichen Anforderungen angepasst werden.
  • Für 7-, 11- und 13-zahnige Schneidräder optional in Edelstahl erhältlich

Motoren

  • IP55 TEFC Motor, Standard
  • IP55 TEFC Motor für ATEX: (Ex d IIC T4), optional
  • IP68 Tauchmotor ATEX: (Ex de IIB T4), optional
  • IP55 integrierter Antrieb, nur 10K
  • Längere Antriebswellen verfügbar

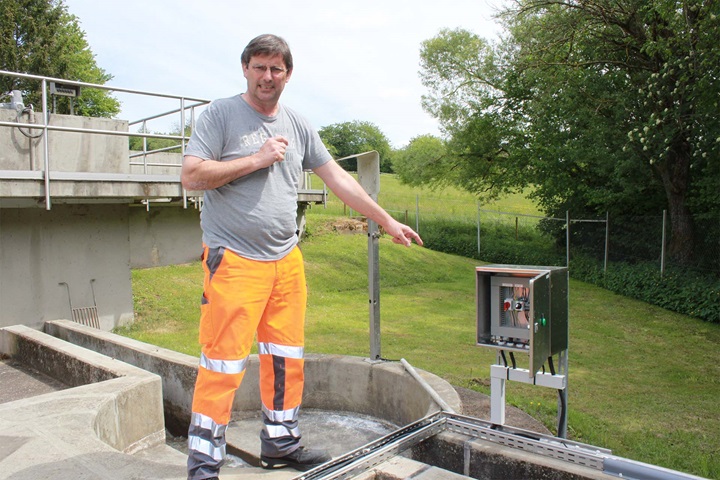

Die abgebildete Steuerung dient nur zu Darstellungszwecken. Die tatsächliche Steuerung kann den Anforderungen der jeweiligen Anwendung entsprechend von dieser Darstellung abweichen.

Intelligente Steuerung

  • Überwachung der Motorlast sorgt für eine automatische Richtungsumkehrung um Blockierungen entgegenzuwirken
  • Gehäuse aus pulverbeschichtetem Baustahl oder Edelstahl gemäß IP65

Kundenspezifische Rahmen

  • Edelstahlrahmen für eine problemlose Installation
Wipes Ready™ Funktionalität verfügbar

10000 Rohrleitungszerkleinerer

Muffin Monster

10002 Kanalausführung

Muffin Monster

30004T Rohrleitungsausführung

Muffin Monster

30005 Kanalausführung

Muffin Monster

17-zahnige Wipes Ready Schneidräder

Optional

Optional Optional Optional
Delta P Seitenschienen Ja
Optimierte Schnittsteuerung Ja Ja Ja Ja

Wipes Ready Technologie

Muffin Monster Abwasserzerkleinerer sind mit der einzigartigen Wipes Ready Technologie ausgestattet. Sie ist dazu ausgelegt, sämtliche im Abwasserstrom befindliche Toilettenpapier, Kosmetik- oder Reinigungstücher zu erfassen und in winzige Teile zu zerschneiden, die so klein sind, dass eine erneute Zusammenballung oder Verzopfung in den Abwassersystemen verhindert wird.

Die in den Muffin Monster Abwasserzerkleinerern eingesetzte Wipes Ready Technologie umfasst:

  • Wipes Ready Schneidräder – eine Kombination aus gezahnten Schneidrädern und geriffelten Abstandhaltern zertrennt Tücher in zwei Richtungen. Eine erneute Zusammenballung der dabei entstehenden kleineren Teilchen ist unmöglich.
  • Delta P Seitenschienen – lenken alle Feststoffe zu den Schneidrädern, ohne den Volumenstrom zu verringern, und verhindern, dass sich im Zerkleinerer Rückstände ablagern
  • Optimierte Schnittkontrolle (OCC) – die OCC-Untersetzung optimiert die Wellendrehzahlen, um den Schneidevorgang und die Reinigung der Schneidräder zu verbessern, was wiederum mehr Leistung und eine längere Lebensdauer des Zerkleinerers bedeutet.

Beachten Sie bitte, dass die verschiedenen Muffin Monster Modelle über unterschiedliche Wipes Ready Optionen verfügen.

Fallstudien und Artikel
  • Monster macht kurzen Prozess
    Beim städtischen Servicebetrieb ASK im nordrhein-westfälischen Kamp-Lintfort kam es in immer kürzeren Abständen zu Verstopfungen und Stillständen in einer der Abwasserpumpanlagen. Hauptursache ist der seit Jahren zunehmende Feststoffanteil im Abwasser. Sulzer empfahl daraufhin die Vorschaltung eines schachtmontierten Doppelwellenzerkleinerers, des sogenannten Muffin Monster™. Seit der Installation laufen die Abwasserpumpen einwandfrei. Durch die eingesparten Wartungskosten amortisierte sich der Zerkleinerer in weniger als eineinhalb Jahren.

  • Muffin Monster™ 30K in Hebeanlage
    Villa Mountain Vista North in Las Vegas installierte ein Muffin Monster™ 30K, um Verstopfungen in der dort betriebenen Hebeanlage zu beseitigen.

  • Muffin Monster™ 30K für Biogasanlage
    Erfahren Sie, wie der leistungsstarke Muffin Monster™ 30K Verstopfungen und Stillstandzeiten in einer Biogasanlage im spanischen Katalonien verringert.

  • Muffin Monster™ 40K für Abwasserleitungen
    Port-a-Loo, Neuseelands Marktführer beim Transport von Schlamm aus Klärgruben, investierte in einen Muffin Monster™ 40K, um das häufige Verstopfen der Abwasserpumpen an seinem Entsorgungsstandort zu beseitigen.

  • Muffin Monster™ 10K für Wasserrückgewinnungsanlage
    Erfahren Sie mehr darüber, wie Muffin Monster™ 10K der Schertz Wasseraufbereitungsanlage in Texas, USA, geholfen haben, die hartnäckigsten Feststoffe bei geringerem Energieverbrauch zu zerkleinern.

  • Fallstudien
    Überall dort, wo Flüssigkeiten gepumpt, gemischt, kontrolliert oder aufgetragen werden, sind wir da. Sehen Sie, wie unsere Lösungen Mehrwert für unsere Kunden schaffen und erfahren Sie, wie wir Ihre Pump- und Mischprozesse effizienter und profitabler gestalten können.
Videos
Dokumente

Datenblätter

Fallstudien

Handbuch

Anwendungen
  • Anaerobe Faulung
    Für die anaerobe Faulung ist ein Temperaturausgleich und die richtige Homogenisierung der Biomasse erforderlich, um eine hohe Gasproduktion zu erreichen und eine Sedimentation organischer Stoffe zu verhindern. Schwimmende Krusten müssen zersetzt werden und gegebenenfalls Maßnahmen zur Verhinderung von Schaumbildung getroffen werden. Sulzer kann wirtschaftliche und zuverlässige Scaba Rührwerke mit hocheffizienten Propellern für Faultürme liefern. Mithilfe von Muffin Monster™ Zerkleinerern, die vor den anaeroben Faultürmen installiert werden, lässt sich der Schlamm bereits vor der Faulung aufbereiten, die Homogenisierung der Biomasse verbessern und die nachgelagerte Ausrüstung schützen.
  • Gewerbliche Abwasserentsorgung aus Toiletten
    Gewerbliches Abwasser aus Toiletten umfasst das gesamte Schmutzwasser aus Toiletten in Gewerbe-, Industrie- oder öffentlichen Gebäuden.
  • Gewerbliches Abwasser ohne Fäkalien
    Gewerbliches Abwasser ohne Fäkalien schliesst Schmutz- und Grauwasser ein.
  • Hauptpumpwerk
    Das städtische Abwasser wird über die Zwischenpumpstationen im Abwassernetz zu den Hauptpumpwerken transportiert. Unabhängig von Trocken- oder Nassinstallation transportieren die Pumpen das Medium zur abschliessenden Reinigung an eine Kläranlage. Die meisten Pumpstationen sind nicht mit Rechen ausgestattet; daher sind schwierige Materialien, wie faserige Hygiene- und Verpackungsartikel, eine ständige Bedrohung der Laufzeit.
  • Schlammpufferbecken
    Das Schlammpufferbecken lässt sich vielfältig einsetzen. Die häufigste Anwendung ist das Mischen und die Homogenisierung von hochbelastetem Primär-, Sekundär- oder Faulschlamm. Die Lösung, die für das Mischen des Schlamms selbst oder das Mischen des Schlamms mit einer dosierten Chemikalie zur Eindickung verwendet wird, ist abhängig von der Bauweise und dem Volumen des Schlammpufferbeckens. Die Tauchmotorrührwerke Typ ABS XRW und RW sowie das Scaba Rührwerk können für hocheffiziente Mischvorgänge eingesetzt werden. Exzenterschnecken- und Verdrängungspumpen werden gemeinsam mit Muffin Monster™ Zerkleinerern zur Zerkleinerung von Feststoffen und für die Schlammförderung von der Schlammeinspeisung bis zum Schlammentwässerungsprozess verwendet.
  • Schlammverarbeitung und -förderung
    Pumpen, Zerkleinerer und Rührwerke von Sulzer werden verwendet, um Schlamm zu fördern, mischen und zu verarbeiten. Unsere Exzenterschnecken- und Verdrängungspumpen bieten nahezu konstante Durchflussraten mit Saughöhenkapazität, um jede Art nicht-Newtonschen Schlamms und Feststoffe zu verarbeiten, was in Kläranlagen üblicherweise vorausgesetzt wird. Durch Funktionen für die Wartung vor Ort werden Stillstandzeiten aufgrund des Austauschs von Verschleißteilen auf ein Minimum reduziert. Die Muffin Monster™ Zerkleinerer schützen die nachgelagerte Ausrüstung. Da die Zerkleinerer den Schlamm aufbereiten, wird das Verstopfen von Ventilen, Wärmetauschern, Faulbehältern, Zentrifugen oder anderer Ausrüstung in der Schlammverarbeitung verhindert.
  • Zwischenpumpstation
    Zwischenpumpstationen entsorgen das öffentliche Abwasser aus Wohngebäuden und kommunalen Bereichen. Unabhängig von Trocken- oder Nassaufstellung transportieren die Pumpen das Abwasser zum Hauptpumpwerk. Die meisten Pumpstationen sind nicht mit Rechen ausgestattet. Daher müssen die Pumpen schwierige Materialien wie faserige Hygiene- und Verpackungsartikel bewältigen.
