Broyeurs en canal ouvert ou en ligne Muffin Monster™

Les Monsters ne font qu’une bouchée des matières fibreuses

Les broyeurs Muffin Monster™ constituent la meilleure technologie pour la réduction des solides dans les eaux usées. Avec plus de 35 000 installations, les capacités du Muffin Monster à fournir des solutions pour des besoins opérationnels toujours plus rigoureux dans le secteur sont devenues légendaires.

Caractéristiques et avantages
Broyeur équipé de deux arbres

  • Le broyeur à double arbre, à couple élevé et à faible vitesse broie facilement les débris les plus résistants, y compris les pierres, le bois, les matières fibreuses, les cheveux, les vêtements, le plastique et d’autres débris
  • Capacité de broyage d’une variété de solides plus large que les machines à un seul arbre, les pompes sécatrices ou dilacératrices
  • Le broyage sépare les matières organiques des matières inorganiques dans le flux de déchets
Commandes et surveillance automatisées

  • Protection des pompes et autres équipements sensibles aux obstructions et tout dommage onéreux imputable aux solides résistants
  • Détection automatique de charge et inversions pour réduire les interruptions et optimiser la performance
Technologie Wipes Ready™

  • La technologie Wipes Ready évite que les matières fibreuses ne forment des filasses et s’agglutinent dans le flux de déchets
Design compact et efficace

  • Adaptation aux installations en ligne ou en canal avec peu ou pas de modification
  • Châssis en acier inoxydable pour une installation aisée dans les canaux, les stations de relevage et stations de pompage
  • Le Muffin Monster 30K en ligne™ simplifie la maintenance avec une cartouche facilement amovible , qui permet une révision sans avoir à retirer l’unité de l’installation

Coût d’exploitation inférieur

  • Des canalisations et des pompes moins chargées favorisent des cycles de fonctionnement plus courts des pompes et des coûts en électricité inférieurs
Principales applications

Les broyeurs Muffin Monster™ sont conçus pour protéger les pompes et d’autres équipements en broyant les solides les plus résistants provenant des eaux usées. Chaque broyeur est disponible dans trois modèles avec deux configurations différentes. Ils conviennent à des applications telles que :

  • Stations de pompage
  • Traitement des boues
  • Établissements pénitentiaires
  • Postes de tête – traitement préliminaire
  • Traitement des boues/graisses
  • Aéroports
Muffin Monster™ série 10K

Le Muffin Monster série 10K est un broyeur compact, capable de traiter les solides dans les applications relatives aux eaux usées et de traitement des boues. Il s’intègre aisément dans des espaces limités tout en offrant la puissance requise pour assurer la protection des installations en aval. La série 10K représente une solution idéale et peu coûteuse qui va au-delà du traitement des boues dans les installations de récupération des ressources. Cette solution est parfaite pour les bâtiments de bureaux, complexes d’appartements, hôtels, centres commerciaux et stations compactes.

  • Arbres hexagonaux : 50 mm
  • Moteur : standard 1,5 kW ; réducteur 25:1
  • Taille du couteau : 120 mm de diamètre
  • Pression admissible : 6 bars

Modèle en ligne

Modèle en ligne

Débit (1) m3/h

Bride mm Perte de charge bar
10000-B100-DI 62 100 0,03
10000-B150-DI 125 150 0,09
(1) 0-2 % de solides

Modèle en canal ouvert

Modèle en canal ouvert Débit (2) m3/h Perte de charge mm
10002-0008-DI 41,4

146

(2) Débit basé sur des conditions optimales du canal.
Muffin Monster™ série 30K

Il est désormais plus simple que jamais de réduire les solides les plus résistants grâce au broyeur à deux arbres Muffin Monster. Son design à couple élevé et à faible vitesse permet de broyer les solides les plus résistants, qui causent généralement des problèmes dans les réseaux. Le Muffin Monster 30K est disponible dans les configurations en canal ouvert et en ligne.

  • Arbres hexagonaux : 50 mm
  • Moteur : standard 2,2 kW ; réducteur 25:1
  • Taille du couteau : 120 mm de diamètre
  • Pression admissible : 10,3 bars

Modèle en ligne

Modèle en ligne Débit m3/h Bride mm Perte de charge bar
30004T-B100 102 100 0,04
30004T-B150 159 150 0,08
30004T-B200 250 200 0,21
30004T-B250 386 250 0,20
30004T-B300 556 300

0,40

Modèle en canal ouvert

Modèle en canal ouvert Débit (1) m3/h Perte de charge mm
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405

30005-0032 477 445
30005-0040 686 495
30005-0060

1277

760
(1) Débit basé sur des conditions optimales du canal.
Muffin Monster™ série 40K

Le Muffin Monster série 40K excelle dans les applications de broyage humides et sèches. C’est un broyeur puissant pour les systèmes de traitement importants. Il est également utilisé dans de nombreuses applications industrielles telles que la transformation du bœuf et du poisson, le traitement du pétrole, les usines de pâte et de papier, les usines de produits chimiques et les usines de recyclage.

  • Arbres hexagonaux : 64 mm
  • Moteur : standard 7,5 kW ; réducteur 35:1
  • Taille du couteau : 190 mm de diamètre
  • Pression admissible : 10,3 bars

Modèle en ligne

Modèle en ligne Débit m3/h Bride mm Perte de charge bar
40002-18B300

612

300 0,24
40002-24B400 999 400 0,15
40002-24B450 1249 450

0,23

40002-32B500 1558 500 0,29

Modèle en canal ouvert

Modèle en canal ouvert Débit (1) m3/h Perte de charge bar
40002-0018 207

203

40002-0024 327

406

40002-0032 477 457
(1) Débit basé sur des conditions optimales du canal.
Options

Couteaux

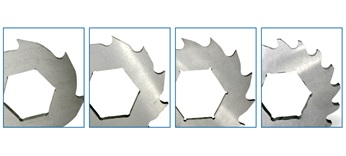

Options de dents de couteaux 7, 11, 13 et 17*

* Couteaux dentelés Wipes Ready™


Moteurs

  • Moteur IP55 TEFC, standard
  • Moteur IP55 TEFC pour ATEX : (Ex de IIC T4), en option
  • Moteur submersible IP68 ATEX : (Ex de IIB T4), en option
  • Entraînement intégré IP55, 10K uniquement

Contrôleur intelligent

  • Système de contrôle de détection de charge à inversion automatique pour éliminer les obstructions

Châssis sur mesure

  • Châssis en acier inoxydable pour faciliter l’installation
Fonctionnalité Wipes Ready™ disponible

10K en ligne

Muffin Monster

10K en canal ouvert

Muffin Monster

30004T en ligne

Muffin Monster

30005 en canal ouvert

Muffin Monster

Couteaux Wipes Ready à 17 dents*

En option

En option En option En option
Rails latéraux Delta P* Oui
Contrôle optimisé de la découpe (OCC)* Oui Oui Oui Oui
* Brevet déposé
Technologie Wipes Ready™

Les broyeurs Muffin Monster sont équipés de l’ensemble unique de technologies Wipes Ready™. Elles ont été conçues pour capturer toutes les matières fibreuses qui circulent dans le flux de déchets et les réduire en petites particules, afin d’éviter qu’elles ne s’agglutinent dans le réseau des égouts.

Les technologies Wipes Ready mises en application dans les broyeurs Muffin Monster sont les suivantes :

  • Couteaux Wipes Ready* – Il s’agit d’une combinaison de couteaux dentelés et d’entretoises moletées qui découpent les matières fibreuses dans deux directions. Les petites particules qui en résultent ne peuvent pas s’agglutiner en aval.
  • Rails latéraux Delta P* – Ils dirigent les solides vers les couteaux sans réduire le débit et évitent l’accumulation de débris dans le broyeur
  • Contrôle optimisé de la découpe (OCC)* – Le rapport de transmission OCC optimise la vitesse de l’arbre afin d’améliorer l’action de découpe et le nettoyage des couteaux, qui améliorent en retour la performance et la durée de vie du broyeur.

Notez que les différents modèles Muffin Monster ne sont pas équipés des mêmes options Wipes Ready.

* Brevet déposé



Études de cas et articles

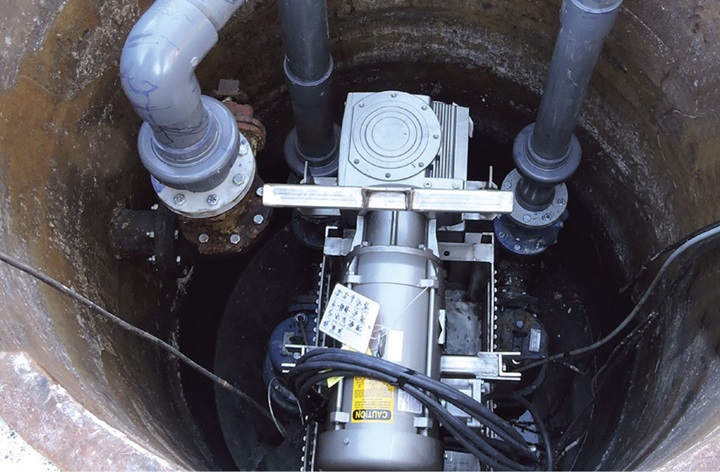

  • Muffin Monster™ 30K dans une station de relevage
    Le Villa Mountain Vista North, à Las Vegas, a installé un Muffin Monster™ 30K pour éliminer le colmatage de sa station de relevage sur site.

  • Muffin Monster® 30K pour site de biogaz
    Découvrez de quelle manière le puissant Muffin Monster™ 30K réduit considérablement le blocage des matières et les temps d'arrêt dans un site de production de biogaz en Catalogne, Espagne.

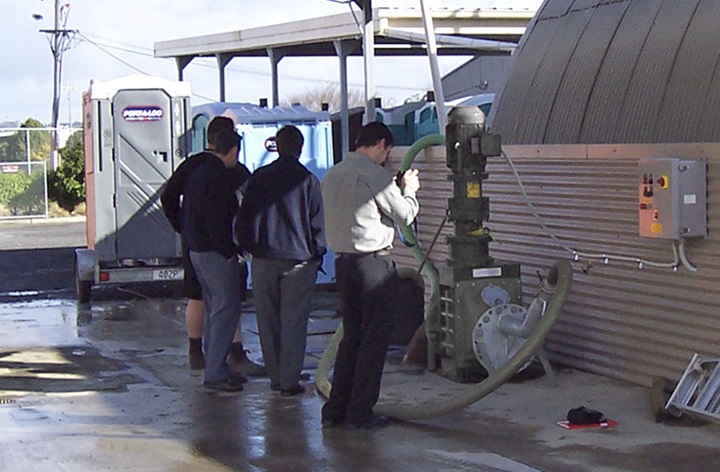

  • Muffin Monster™ 40K pour un transporteur de boues de fosses septiques
    Port-a-Loo, le plus grand transporteur de boues de fosses septiques de Nouvelle-Zélande, a investi dans un Muffin Monster™ 40K afin d'éliminer le colmatage fréquent des pompes d'eaux usées sur le site de traitement.

  • Muffin Monster™ 10K pour usine de récupération des eaux
    Découvrez comment les Muffin Monster™ 10K permettent à l'usine de récupération des eaux de Schertz au Texas, États-Unis, de broyer les solides les plus résistants de manière fiable, en consommant moins d'énergie.
