Trituradores en línea/de canal Muffin Monster™

Los Monster mantienen las toallitas a raya

Los trituradores para aguas residuales Muffin Monster™ representan la tecnología más avanzada para la reducción de los sólidos presentes en el agua residual. Con más de 35 000 instalaciones en todo el mundo, la probada capacidad de Muffin Monster es bien conocida por ofrecer soluciones efectivas para las cada vez más estrictas condiciones operativas del sector.

Características y ventajas
Triturador de doble eje

  • Triturador de doble eje, baja velocidad y alto par que desmenuza los residuos más resistentes, incluidos piedras, madera, toallitas desechables, pelo, tejidos, plásticos y otros materiales
  • Capaz de triturar una mayor variedad de sólidos que los trituradores de un solo eje, los maceradores o las bombas trituradoras
  • La trituración separa la materia orgánica de la inorgánica  en el agua
Control y supervisión automatizados

  • Protege las bombas y otros equipos críticos de costosos atascos y daños provocados por sólidos problemáticos
  • Detección de carga e inversión automática de giro que permiten reducir los bloqueos y optimizar el trabajo del equipo
Tecnología Wipes Ready™

  • La tecnología Wipes Ready evita que los materiales formen largas tiras y se entrelacen de nuevo en el agua residual
Diseño compacto y eficiente

  • Se adapta a las tuberías o canales sin ninguna o mínima obra civil
  • Soportes a medida en acero inoxidable que facilitan la instalación en canales, pozos húmedos y estaciones de bombeo
  • El modelo Muffin Monster™ 30K en línea facilita el mantenimiento gracias a su cartucho completo de cuchillas extraíble , sin ser necesario desmontar el equipo de la tubería

Reducido coste de operación

  • Tuberías y bombas limpias se traducen en ciclos de bombeo más cortos y menor coste energético
Aplicaciones

Los trituradores Muffin Monster™ están diseñados para proteger las bombas y otros equipos al triturar los sólidos presentes en el agua residual que generan más problemas. Están disponibles en tres modelos, cada uno de ellos en dos configuraciones distintas (en línea y de canal), y son idóneos para las siguientes aplicaciones:

  • Estaciones de bombeo
  • Procesamiento de fangos
  • Bombeo de cabecera de planta - tratamiento primario
  • Vertidos de grasas/lodos de fosas sépticas
  • Aplicaciones particularmente difíciles (aeropuertos, hospitales, centros penitenciarios)
Tecnología Wipes Ready™

Los trituradores Muffin Monster incorporan la exclusiva tecnología Wipes Ready™. Está especialmente desarrollada para capturar todas las toallitas desechables presentes en el agua residual y desmenuzarlas en pequeñas partículas, evitando así que se apelmacen y forman bolas en la red de saneamiento.

Muffin Monster™ Serie 10K

Trituradores compactos eficaces con los sólidos en aplicaciones de lodos y aguas residuales. Sus dimensiones permiten su instalación en zonas con limitación de espacio sin perjuicio de su capacidad en la protección de los equipos aguas abajo. La serie 10K es una solución idónea y económica que va más allá de la trituración de los lodos en plantas de tratamiento de residuos. Se adapta a la perfección a edificios de oficinas, complejos de apartamentos, instalaciones hoteleras, centros comerciales y plantas de tratamiento de modulares.

  • Ejes hexagonales: 50 mm
  • Motor: Estándar de 1,5 kW; ratio de reducción 25:1
  • Tamaño del disco de corte: 120 mm de diámetro
  • Presión máx. de trabajo de la junta: 6 bar

Modelo en línea

Modelo en línea

Caudal (1) m3/h

 Tamaño de la tubería mm Pérdida de carga bar
10000-B100-DI 62 100 0,03
10000-B150-DI 125 150 0,09
(1) 0-2 % de sólidos

Modelo de canal

Modelo de canal Caudal (2) m3/h Pérdida de carga mm
10002-0008-DI 41,4

146
(2) Caudal basado en unas condiciones óptimas del canal.
Muffin Monster™ Serie 30K

Los sólidos más problemáticos son ahora más fáciles de reducir que nunca con el triturador de doble eje Muffin Monster. Con un diseño de velocidad baja y alto par, es capaz de triturar los sólidos que normalmente provocan problemas en la red de saneamiento.

  • Ejes hexagonales: 50 mm
  • Motor: Estándar de 2,2 kW; ratio de reducción 25:1
  • Tamaño del disco de corte: 120 mm de diámetro
  • Presión máx. de trabajo de la junta: 10,3 bar

Modelo en línea

Modelo en línea Caudal m3/h Tamaño de la tubería mm Pérdida de carga bar
30004T-B100 102 100 0,04
30004T-B150 159 150 0,08
30004T-B200 250 200 0,21
30004T-B250 386 250 0,20
30004T-B300 556 300

0,40

Modelo de canal

Modelo de canal Caudal (1) m3/h Pérdida de carga mm
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405
30005-0032 477 445
30005-0040 686 495
30005-0060

1 277

 760
(1) Caudal basado en unas condiciones óptimas del canal.
Muffin Monster™ Serie 40K

Óptima para aplicaciones de trituración  tanto con agua como en seco. Potentes trituradores para grandes sistemas de procesamiento, además de ser adecuados para muchas aplicaciones industriales, como el procesamiento de pescado y carne, petróleo, fábricas de celulosa y papel, plantas de productos químicos y de reciclaje.

  • Ejes hexagonales: 64 mm
  • Motor: Estándar de 7,5 kW; ratio de reducción 35:1
  • Tamaño del disco de corte: 190 mm de diámetro
  • Presión máx. de trabajo de la junta: 10,3 bar

Modelo en línea

Modelo en línea Caudal m3/h Tamaño de la tubería mm Pérdida de carga bar
40002-18B300

612

 300 0,24
40002-24B400 999 400 0,15
40002-24B450 1 249 450

0,23
40002-32B500 1 558 500 0,29

Modelo de canal

Modelo de canal Caudal (1) m3/h Pérdida de carga bar
40002-0018 207

203
40002-0024 327

406
40002-0032 477 457
(1) Caudal basado en unas condiciones óptimas del canal.
Opciones

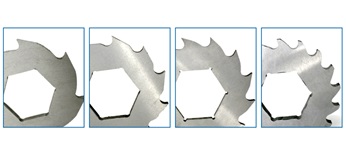

Discos de corte

Opciones de 7, 11, 13 y 17* dientes

* Cuchillas de sierra Wipes Ready™

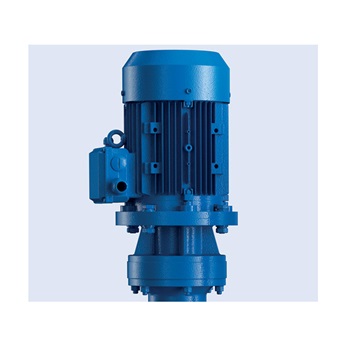

Motores

  • Motor encapsulado IP55 TEFC, estándar
  • Motor encapsulado IP55 TEFC para ATEX: (Ex d IIC T4), opcional
  • Motor sumergible IP68 ATEX: (Ex de IIB T4), opcional
  • Motor reductor IP55, solo modelos 10K

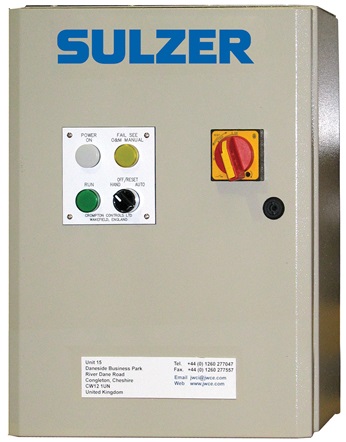

Controlador inteligente

  • Sistema de control de carga que revierte el giro de manera automática para eliminar atascos

Soportes a medida

  • Soportes en acero inoxidable para una fácil instalación
Disponibilidad de la tecnología Wipes Ready™

10K en línea

Muffin Monster

10K de canal

Muffin Monster

30004T en línea

Muffin Monster

30005 de canal

Muffin Monster
Cuchillas Wipes Ready de 17 dientes*

Opcional

 Opcional Opcional Opcional
Guías laterales Delta P* Sí
Control de corte optimizado* Sí Sí Sí Sí
* Pendiente de patente



La tecnología Wipes Ready aplicada en los trituradores Muffin Monster incorpora las siguientes características:

  • Cuchillas Wipes Ready* – Una combinación de discos de corte con dientes de sierra y espaciadores moleteados cortan las toallitas en dos direcciones El resultado son partículas más pequeñas que no pueden volver a entrelazarse aguas abajo
  • Guías laterales Delta P* – Dirigen los sólidos hacia las cuchillas sin sacrificar el paso del caudal y previenen la acumulación de sólidos en el triturador
  • Control optimizado de corte (Optimized cut control, OCC)* – Optimiza las velocidades del eje para mejorar la acción de corte y la limpieza de las cuchillas,  lo que favorece a su vez el incremento del rendimiento y de la vida útil del triturador

Consulte las distintas opciones Wipes Ready disponibles en cada modelo Muffin Monster.

* Pendiente de patente

Casos reales y artículos
  • Muffin Monster™ 30K en estación de bombeo
    El complejo residencial Villa Mountain Vista North en Las Vegas (Nevada, EE.UU.) instaló un triturador Muffin Monster™ 30K para terminar con los atascos en la estación de bombeo de sus instalaciones.
  •
    Muffin Monster™ 30K en instalaciones de biogás
    Conozca cómo el potente Muffin Monster™ 30K consigue reducir enormemente los atascos y los tiempos de inactividad en una planta de biogás de Cataluña.
  •
    Muffin Monster™ 40K para transportista de residuos sépticos
    Port-a-Loo, el mayor transportista de residuos sépticos de Nueva Zelanda, ha invertido en un triturador Muffin Monster™ 40K para eliminar los frecuentes atascos de las bombas de aguas residuales en el punto de vaciado.
  •
    Muffin Monster™ 10K en planta de recuperación de agua
    Conozca cómo los trituradores Muffin Monster™ 10K ayudan a la planta de recuperación de agua de Schertz (Texas, EE.UU.) a triturar los sólidos más resistentes con mayor fiabilidad y menos energía.
  •
