Zatapialna pompa odwodnieniowa typu XJ 80

Zaprojektowana, aby obniżyć koszty

Zatapialna pompa odwodnieniowa XJ 80 sprawdza się idealnie podczas pompowania wody czystej i brudnej wody z zanieczyszczeniami lekko ściernymi. Wbudowany w pompy układ AquaTronic automatycznie ustawia zgodność faz poprzez podwójny stycznik gwarantując właściwe obroty silnika, zapewniając maksymalną wydajność i mniejsze zużycie. 50 Hz: wysokość podnoszenia maks. 76 m, przepływ maks. 52 l/s 60 Hz: wysokość podnoszenia maks. 94 m, przepływ maks. 37 l/s

Główne korzyści
  • Montaż wymaga jedynie podłączenia bez obaw o przegrzanie
  • Niezawodna i bezproblemowa praca także przy niskim poziomie wody
  • Wbudowany układ AquaTronic automatycznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów silnika
  • Modułowa konstrukcja ułatwia konserwację i umożliwia dostosowanie pompy do innych wymogów Pompy z wbudowanym układem AquaTronic można sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)
Modele
  • XJ 80 ND średniego podnoszenia, 3-fazowa
  • XJ 80 ND AT* średniego podnoszenia, 3-fazowa
  • XJ 80 LD o wysokim przepływie, 3-fazowa
  • XJ 80 LD AT* o wysokim przepływie, 3-fazowa
  • XJ 80 HD wysokiego podnoszenia, 3-fazowa (wyłącznie modele pomp 60 Hz)
  • XJ 80 HD AT* wysokiego podnoszenia, 3-fazowa (wyłącznie modele pomp 60 Hz)
  • XJ 80 SD wysokiego podnoszenia, 3-fazowa
  • XJ 80 SD AT* wysokiego podnoszenia, 3-fazowa

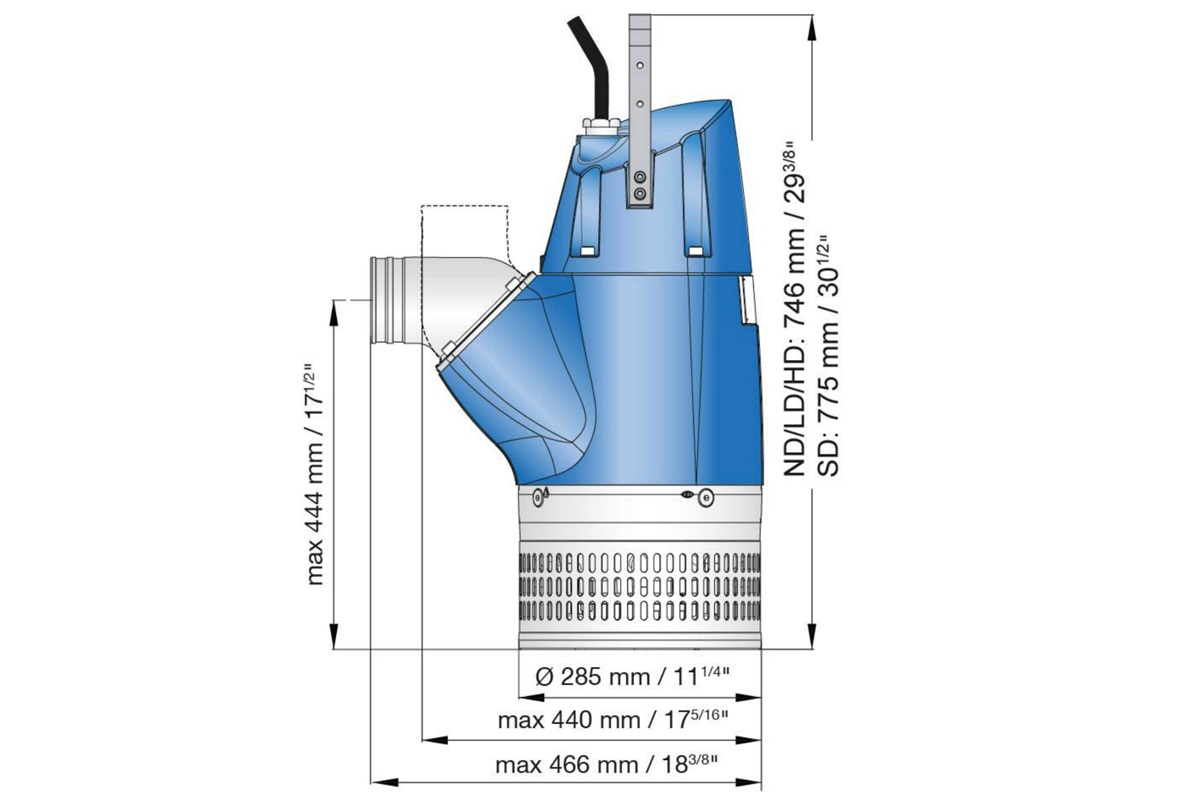

Waga: ND/LD/HD: 63 kg, SD: 78 kg

*AquaTronic: Wbudowany elektroniczny układ sterowania pompą

Wbudowany nadzór elektroniczny układu AquaTronic
Opcje nadzoru elektronicznego

Opcja AquaTronic

Układ AquaTronic (AT) zastępuje wbudowany stycznik w podstawowych konfiguracjach pomp i zapewnia właściwe obroty silnika niezależnie od podłączenia faz. Główne korzyści z układu AquaTronic:

  • Korekcja kierunku obrotów silnika, gdy fazy są podłączone nieprawidłowo
  • Tryb pracy (panel nie jest wymagany)
  • Zintegrowane urządzenie rozruchowe (rozruch bezpośredni lub soft start w zależności od modelu pompy)
  • Ochrona silnika przed przegrzaniem, dużym natężeniem prądu i nieprawidłowym podłączeniem faz
  • Funkcja zapobiegania zatykaniu

Jeśli pompa jest także wyposażona w czujnik poziomu, układ AquaTronic zapewnia:

  • Precyzyjną kontrolę poziomu
  • Ochronę przed pracą na sucho
  • Tryb oszczędzania energii (pompa zatrzymuje się, gdy zaczyna pracować na sucho i jest ponownie uruchamiana przez czujnik poziomu)

Serwisowy program diagnostyczny układu AquaTronic

Podłączenie komputera do układu AquaTronic za pomocą złącza USB daje dostęp do programu diagnostycznego, który oferuje:

Wgląd w dane o stanie pompy, historię pracy, historię usterek, historię prac serwisowych/konserwacyjnych, cyfrową instrukcję oraz dokumentację dotyczącą części zamiennych

AquaPlug i panel sterowania AquaTronic

AquaPlug i panel sterowania AquaTronic są w opcji, zapewniając dodatkowe funkcje alarmu oraz rozruchu/zatrzymania, a także wskazania ważnych parametrów.

AquaTronic w pompach XJ

  • Niezawodne i inteligentne odwadnianie
    Najbardziej inteligentne na świecie pompy do stosowania w kopalniach, na budowach i w tunelach są wyposażone w innowacyjny układ AquaTronic. Układ AquaTronic zapewnia właściwy kierunek obrotów silnika, zabezpiecza go, umożliwia uruchomienie pompy za pomocą czujnika poziomu oraz zapewnia wszystkie informacje na temat pompy na komputerze itd.
Korzyści

Montaż wymaga jedynie podłączenia

Proste podłączenie bez obaw o przegrzanie Wbudowany stycznik i czujniki termiczne chronią silnik przed przegrzaniem Wbudowany układ AquaTronic elektronicznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów silnika

Niezawodne i bezproblemowe działanie

Podwójna obudowa i dobra konwekcja ciepła pozwalają na ciągłą pracę przy niskich poziomach wody – lub pracę na sucho – bez uszkodzenia silnika Solidna konstrukcja pompy i wysokiej jakości materiały gwarantują wysoką odporność na zużycie.

Łatwość serwisowania

Modułowa konstrukcja pompy pozwala obniżyć koszty, gwarantując maksymalną dostępność przy mniejszych zapasach części zamiennych Stan pompy z wbudowanym układem AquaTronic można szybko sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)

Zapewnia oszczędność energii i ochronę środowiska

Silnik o wysokiej sprawności i układ hydrauliczny w połączeniu z łożyskami o niskim współczynniku tarcia obniżają straty mocy. Osiągasz niskie całkowite koszty energii i minimalizujesz emisję dwutlenku węgla. Komora olejowa wypełniona bezpiecznym dla środowiska olejem białym, bezproblemowa kontrola stanu uszczelnień.

50 Hz
Elektryczna pompa zatapialna  XJ 80
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 8,3 kW
Prędkość 2920 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz
Elektryczna pompa zatapialna  XJ 80
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 9,8 kW
Prędkość 3520 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz USA
Elektryczna pompa zatapialna  XJ 80
Maksymalne zanurzenie 65 ft
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 104ºF
Maks. gęstość medium 0,0397 lb/cal3
pH pompowanego medium 5–8
Otwór sitowy 5/16” x 7/8”
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 13 KM
Prędkość 3520 obr./min
Kabel zasilający 65 stóp typ AWG
