Hauptmerkmale
  • Steckerfertig, ohne sich Sorgen wegen möglicher Überhitzung zu machen.
  • Zuverlässiger, störungsfreier Betrieb auch im Schlürfbetrieb.
  • Pumpen mit eingebauter AquaTronic-Einheit korrigieren selbstständig eine falsche Phasenfolge und stellen damit die korrekte Drehrichtung des Laufrades sicher.
  • Baukastensystem für einfachere Wartung und leichtere Umwandlung der Pumpe für verschiedene hydraulische Anforderungen. Pumpen mit eingebauter AquaTronic können schnell und ohne Demontage überprüft werden.
Modelle
  • XJ 80 ND Normaldruckausführung, 3-Phasen
  • XJ 80 ND AT* Normaldruckausführung, 3-Phasen
  • XJ 80 LD Niederdruckausführung, 3-Phasen
  • XJ 80 LD AT* Niederdruckausführung, 3-Phasen
  • XJ 80 HD Hochdruckausführung, 3-Phasen (nur 60 Hz)
  • XJ 80 HD AT* Hochdruckausführung, 3-Phasen (nur 60 Hz)
  • XJ 80 SD Hochdruckausführung, 3-Phasen
  • XJ 80 SD AT * Hochdruckausführung, 3-Phasen

Gewicht: ND/LD: 63 kg (139 lb), SD: 78 kg (172 lb)

*AquaTronic: Eingebaute elektronische Pumpenregelung.


Leistungsbereich – XJ 80, 50 Hz
Leistungsbereich – XJ 80, 60 Hz
Leistungsbereich – XJ 80, 60 Hz US-Version
AquaTronic – integrierte eingebaute elektronische Überwachung
Elektronische Überwachungsoptionen

AquaTronic Option

In den Grundkonfigurationen der Pumpen ersetzt die AquaTronic-Einheit (AT) das integrierte Schaltschütz und stellt sicher, dass immer die richtige Motordrehrichtung beibehalten wird, unabhängig davon, welche Phasenanschlüsse bestehen. Als Hauptvorteile der AquaTronic-Einheit sind zu nennen:

  • Korrektur der Motordrehrichtung bei falschem Phasenanschluss
  • Run-Modus (kein Bedienpanel erforderlich)
  • Integrierte Startereinheit (je nach Pumpenmodell Direkt- oder Softstart)
  • Motorschutz gegen Übertemperatur, Überlast und fehlende Phase
  • Funktion zum Verhindern von Verstopfungen

Wenn die Pumpe überdies über einen optionalen Niveausensor verfügt, bietet AquaTronic Folgendes:

  • Präzise Niveausteuerung
  • Trockenlaufschutz
  • Energiesparmodus (Energiesparen durch Stopp bei Trockenlauf und Neustart durch Niveausensor)

AquaTronic-Servicediagnoseprogramm

Beim Anschliessen eines PC an die AquaTronic-Einheit über ein USB-Kabel kann auf das Diagnoseserviceprogramm zugegriffen werden, das die folgenden Informationen über die Pumpe bietet:

Statusdaten, Betriebs-, Fehler-, Ausfall- und Pumpenservice/-wartungsverläufe sowie Handbuch und Ersatzteiledokumentation im Digitalformat

Steuerung für AquaPlug und AquaTronic

Die optional erhältliche Steuerung für AquaPlug und AquaTronic sind mit AquaTronic kombinierbar, um zusätzliche Alarm- und Start-/Stop-Funktionen bereitzustellen und die Anzeige wichtiger Parameter zu ermöglichen.


AquaTronic in Pumpen der XJ-Reihe

  •
    Zuverlässige und intelligente Entwässerung
    Die weltweit intelligentesten Entwässerungspumpen für Anwendungen in Minen, auf dem Bau und in Tunneln werden von der innovativen AquaTronic betrieben. AquaTronic sorgt für die korrekte Motordrehrichtung, ermöglicht den Pumpenstart mithilfe von Niveausensoren, sendet sämtliche Pumpendaten an Ihren PC und vieles mehr.
Anlaufart und Motorschutz

Anlaufart und Motorschutz

XJ80 AT: Direktanlauf (DOL 500-550 V 50 Hz / 575 V 60 Hz ) mit eingebauter AquaTronic-Einheit, die automatisch mittels doppelten Schaltschützen die Phasenfolge einstellt und so die korrekte Motordrehrichtung gewährleistet.

Sanftanlauf (230-400 V 50 Hz / 230-460 V 60 Hz) ist in der AquaTronic-Einheit integriert. Drei Thyristoren reduzieren den Anlaufstrom auf den dreifachen Nennstrom. Hier gewährleisten zwei Schutzschalter die korrekte Motordrehrichtung.

Die AquaTronic-Einheit überwacht die Motortemperatur mittels eingebauten NTC Kaltleitern in der Wicklung und stoppt den Motor bei Übertemperatur. Ebenso bei Überlast oder Phasenausfall.

XJ80: Direktanlauf (DOL) mit eingebautem Schaltschütz. Pumpen mit Frequenzumrichter oder 1.000 V müssen mit Klemmenleiste statt Schaltschütz ausgerüstet werden. In die Wicklung eingebaute Thermoschalter (140ºC / 284 ºF, ±5) sind an den Schaltschütz angeschlossen und stoppen die Pumpe bei Übertemperatur.

Druckanschluss

3” (Standard HD)*, 4” (Standard ND)*, 6” (Standard LD)* Schlauchanschlüsse

3”, 4”, 6" G/B.S.P. Gewindeanschlüsse

3" 4", 6" NPT Gewindeanschlüsse

*Storz-Kupplung als Zubehör erhältlich

Vorteile

Installation mit Plug-and-Pump

Einfach anschliessen, ohne sich Sorgen wegen möglicher Überhitzung zu machen. Der eingebaute Motorschutz und die Thermalsensoren schützen den Motor vor Überhitzung. Pumpen mit eingebauter AquaTronic-Einheit korrigieren selbstständig eine falsche Phasenfolge und stellen damit die korrekte Drehrichtung des Laufrades sicher.

Zuverlässiger und störungsfreier Betrieb

Das doppelwandige Aussengehäuse und die gute Wärmeableitung ermöglichen einen Dauerbetrieb der Pumpe auch im Schlürfbetrieb – oder bei Trockenlauf –, ohne dass dabei der Motor beschädigt wird. Das Pumpendesign, die robuste Konstruktion und äusserst hochwertige Materialien sorgen für hohe Verschleissfestigkeit.

Servicefreundlichkeit

Das Baukastensystem der Pumpenbaureihe senkt die Kosten bei maximaler Pumpenverfügbarkeit und reduzierter Ersatzteillagerung. Dank der eingebauten Service-Software der AquaTronic-Einheit kann der Zustand der Pumpe schnell und ohne Demontage überprüft werden.

Spart Energie und schont die Umwelt

Der hocheffiziente Motor und die Hydraulik mit verbessertem Wirkungsgrad wurden mit neuen verbesserten Leichtlauflagern kombiniert, um Leistungsverluste zu senken. Damit erzielen Sie niedrige Energiekosten und minimieren CO2-Emissionen. Im Ölgehäuse wird zur leichteren Kontrolle umweltfreundliches Weissöl verwendet.

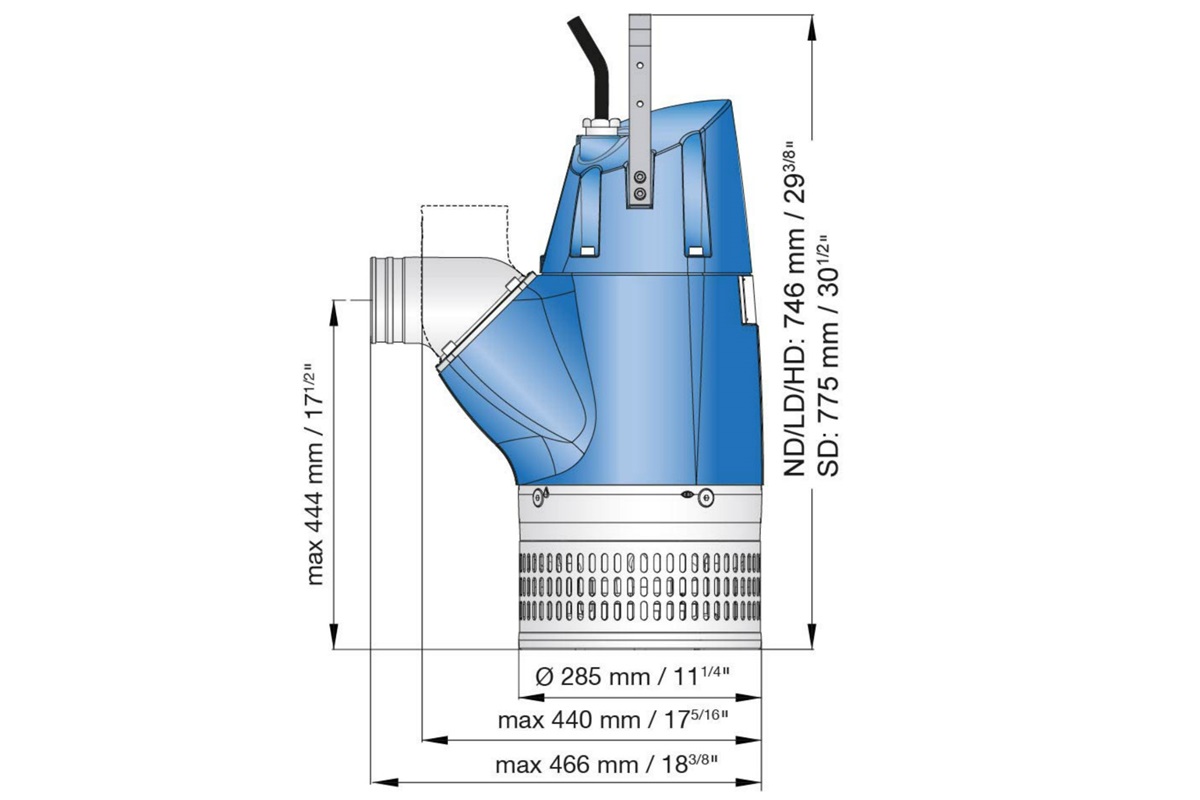

Masszeichnung
50 Hz
Elektrische Tauchmotorpumpe  XJ 80
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 7,5 x 22 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 8,3 kW
Drehzahl 2.920 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz
Elektrische Tauchmotorpumpe  XJ 80
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 7,5 x 22 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 9,8 kW
Drehzahl 3.520 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz US-Version
Elektrische Tauchmotorpumpe  XJ 80
Maximale Tauchtiefe 65 ft
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 104ºF
Max. Dichte des Fördermediums 0,0397 lb/Zoll3
pH-Wert des Fördermediums 5–8
Sieböffnung 5/16” x 7/8”
Max. Anzahl Anläufe 30/h
Nennleistung P2 13 hp
Drehzahl 3.520 1/min
Anschlussleitung 65 ft Typ AWG
