Senkbar propellerpumpe type ABS AFLX

Pumper store volumer opp til moderate løftehøyder

Den senkbare propellerpumpen type ABS AFLX er utstyrt med en IE3-motor, og er designet for bruk der store mengder prosessvann eller avløpsvann må pumpes opp til moderate løftehøyder. Premium effektivitetsmotorer kombinert med effektive tre- til fem-blads mixed-flow-impellere med lavt NPSH-karakteristisk impellerdesign, sikrer høy pålitelighet og effektivitet.

Hovedfordeler
  • Aksial pumper utstyrt med IE3 Premium effektivitetsmotorer som strekker seg fra 7,5 til 550 kW for 50 Hz.
  • Aksial pumper utstyrt med IE3 Premium effektivitetsmotorer som strekker seg fra 23 til 1005 hk for 60 Hz
  • Pumper tilgjengelig med motorkraft på opptil 550 hk / 50 Hz og 1005 hk / 60 Hz kan alternativt bli utstyrt med planetariske girbokser
  • Utstyrt med svært effektiv tre- til fem-blads åpen type mixed-flow-impellere
  • Mixed-flow-impellere med lav NPSH-design
  • Designet for direkte installasjon i utløpsrøret eller i betongringer for å spare plass og redusere installasjonskostnader, ved hjelp av den velprøvde koplingsringen
  • Forbedret energisparing
  • Langsiktig pålitelighet
Hovedbruksområder
  • Vann
  • Regnvann
  • Jorddrenering
  • Flombeskyttelse
  • Avløpsvann fra kommersielle og industrielle kilder
  • Avløpsvann som inneholder faste stoffer
Funksjoner for hoveddesign
  • IE3 Premium effektivitetsmotor i samsvar med IEC60034-30
  • Klasse H (140°C / 284°F) isolasjon
  • NEMA-klasse A opptil 110 kW / 168 hk, over NEMA klasse B
  • Dobbel silikon mekanisk tetning
  • Tetningsbeskyttelse mot tekstiler
  • 100 000 timers levetid på lager
  • Forseglet koblingskammer med totrinns kabelinnføring
  • Løftebøyle (alternativt i rustfritt stål)
  • Tilstandsovervåking (temperatur, vanninntrengning, alternativ: vibrasjonsovervåking)
  • Eksplosjonssikker versjon som opsjon(ATEX, FM eller CSA)
  • Planetariske girkasser, drevet av fire-polers motorer, gir høyere effektivitet og lavere vekt sammenlignet med høypolede motorer
Nøkkelegenskaper
Utløpsstørrelser DN 600 til DN 1200
Rørdiameter 600 til 1200 mm (50 Hz) / 600 til 1200 mm (60 Hz)
Kapasiteter opptil 3100 l/s (50 Hz) / opptil 3100 l/s (60 Hz)
Løftehøyder opptil 35 m (50 Hz) / opptil 33 m (60 Hz)
Motoreffekt 7,5 til 550 kW (50 Hz) / 17 til 750 kW (60 Hz)
Ytelsesområde

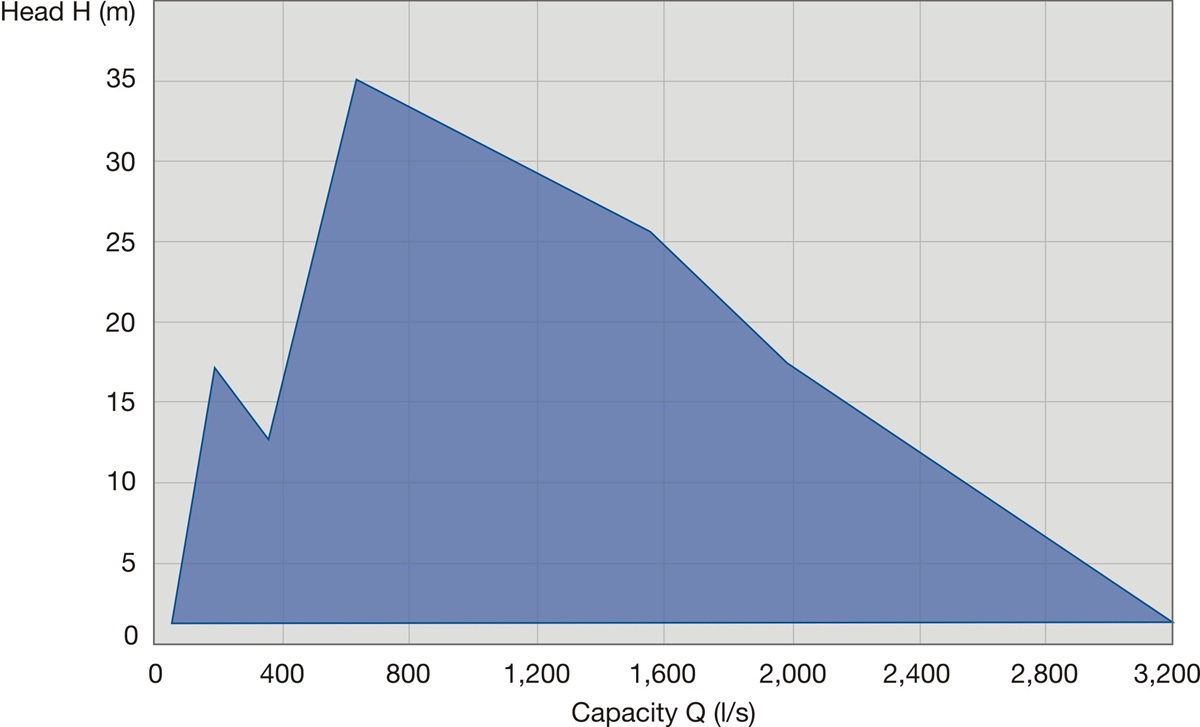

50 Hz

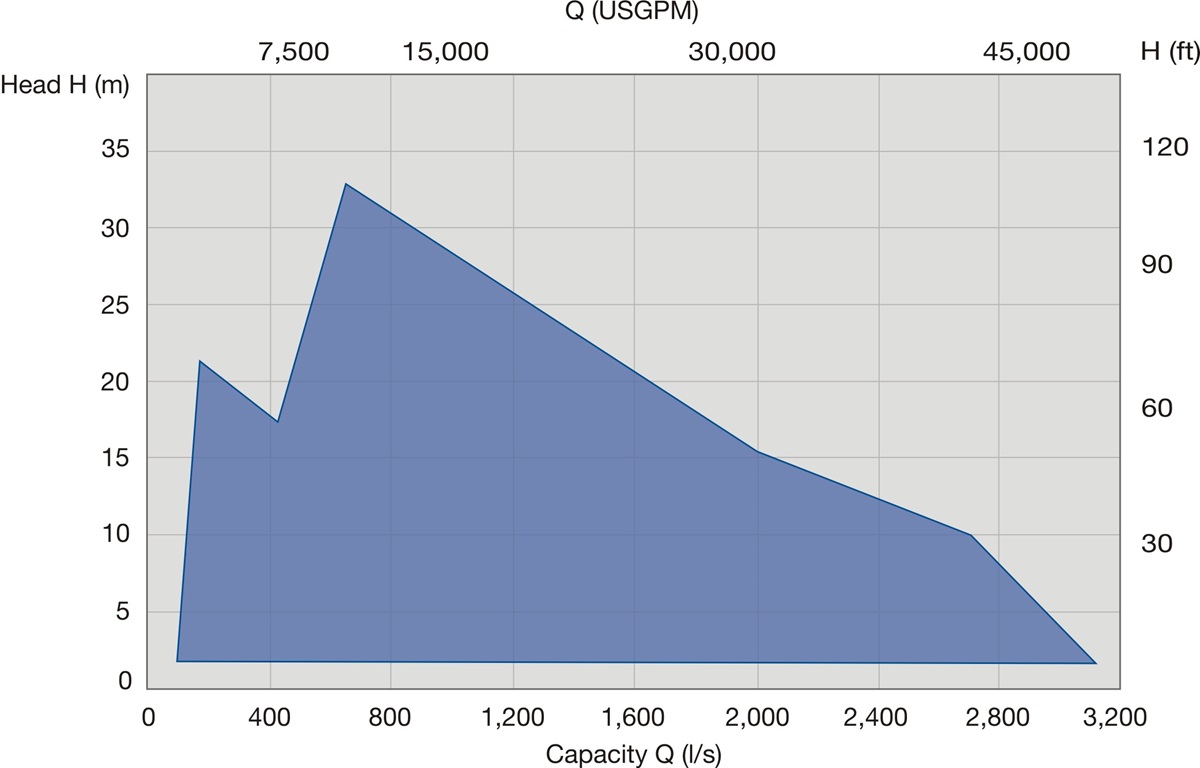

60 Hz
Case-studier
  • Case-studier (EN)
    Når væsker pumpes, blandes, kontrolleres eller tilsettes er vi der. See hvordan våre løsninger hjelper våre kunder og lær hvordan vi kan gjøre dine pumpe og blandeprosesser mer effektive og lønnsomme, sikre din produksjon og sørge for vedvarende pålitelighet.
Dokumenter

Dimensjonstegninger

Applikasjoner
  • Flomsikring
    Klimaendringer utfordrer dagens overvannsystemer Når store vannmengder flyter over sine naturlige bredder kan Sulzers omfattende utvalg av pumper tilby pålitelige, kostnadseffektive løsninger for flomsikring.

  • Overvannspumpestasjon
    Under kraftig nedbør tilfører overvannspestasjoner store mengder vann til mottakende overflatevann eller til avløpssystemer. Stasjonene har lenge vært en del av systemer for flomsikring, og blir stadig mer brukt i klimatilpasningsstrategier for lavtliggende kystbyer.

  • Retur av aktivt slam
    Utløpspumpestasjoner er påkrevd når renseanlegget ligger lavere enn der det rensede vannet slippes ut. Dette er vanlig når du har utløp inn i en elv, som ved kraftig regn eller springflo kan få ekstra høyt nivå.

  • Utløpspumpestasjoner
    Utløpspumpestasjoner er påkrevd når nivået på behandlingsanlegget er lavere enn mottaksvannet. Dette gjelder spesielt når du har utløp inn i en elv, som kan stige i kraftig regn eller i flomperioder, eller til havet, hvor nivået varierer med tidevannet. Det kan også være nødvendig med uttakspumpestasjoner for å kompensere for økende friksjonstap i utgående rør ved høye pumpemengder, for eksempel i lange avfallsrør for sjøvann.
