Pompa sommergibile a elica tipo ABS VUPX

Pompaggio di grandi volumi

Le pompe sommergibili ad elica della serie VUPX sono ideali in applicazioni dove grandi volumi di acque piovane, o di acque trattate, devono essere pompate a una prevalenza massima di 10 m. Queste pompe compatte vantano efficienti eliche a tre o quattro pale con basso NPSH e una forma poco ingombrante. Assicurano elevata affidabilità ed efficienza.

Vantaggi principali
  • Pompe a girante equipaggiate con motori Premium Efficiency IE3 con potenze da 9 a 650 kW (50 Hz)
  • Pompe a girante equipaggiate con motori Premium Efficiency IE3 con potenze da 23 a 1005 CV (60 Hz)
  • Pompe disponibili con motori fino a 650 kW / 50 Hz e 1005 CV / 60 Hz, hanno l’opzione di essere equipaggiate con riduttori epicicloidali
  • Dotate di eliche efficienti a tre o quattro pale con valori NPSH eccellenti
  • Le eliche sono disponibili con pale regolabili e con forma inclinata per il ricircolo di fanghi attivi
  • Sono ideali per applicazioni dove grandi volumi d’acqua devono essere pompati a prevalenze non superiori ai 10 metri
  • Progettate per l’installazione diretta nel tubo di scarico o in pozzetti di cemento per risparmiare spazio e ridurre i costi di installazione, utilizzano il rinomato anello di accoppiamento
  • Gran risparmio energetico
  • Affidabilità a lungo termine
Applicazioni principali
  • Protezione dalle acque piovane, irrigazione acquacultura
  • Acque di scarico filtrate da aree commerciali e industriali
  • Acque reflue e acque di superficie combinate
  • Fanghi di ricircolo o RAS (Return Activated Sludge, fanghi di ricircolo attivi)
  • Pozzetti di raccolta, sommersa con sistemi di accoppiamento automatici
Caratteristiche principali
  • Motori Premium Efficiency IE3 in conformità allo standard IEC60034-30
  • Isolamento di Classe H (140 °C / 284 °F)
  • Nema Classe A fino a 110 kW / 168 C, oltre NEMA Classe B
  • Tenuta meccanica doppia in silicone
  • Protezione sigillata dalle fibre rotanti
  • Cuscinetti da oltre 100’000 ore di vita
  • Camera connessione dei cavi sigillata con entrata dei cavi a due stadi
  • Maniglia di sollevamento (opzionale in acciaio inox)
  • Monitoraggio delle condizioni (temperatura, ingresso dell’acqua, in opzione monitoraggio vibrazioni)
  • Versione antideflagrazione opzionale (ATEX, FM e CSA)
  • I riduttori epicicloidali, azionati da motori trifase, offrono maggiore efficienza e peso inferiore rispetto ai motori monofase.
Caratteristiche tecniche

Caratteristiche tecniche

Bocca di mandata da DN 600 a DN 1400
Diametro tubi da 600 a 1’400 mm (50 Hz) / da 600 a 1’400 mm (da 23 a 55 pollici) (60 Hz)
Capacità fino a 7’000 l/s (50 Hz) / fino a 8’100 l/s (fino a 134’700 US gpm) (60 Hz)
Prevalenza fino a 10 m (50 Hz) / fino a 10 m (33 piedi) (60 Hz)
Potenza motore da 9 a 650 kW (50 Hz) / da 17 a 750 kW (da 23 a 1’005 CV) (60 Hz)
Campo prestazionale

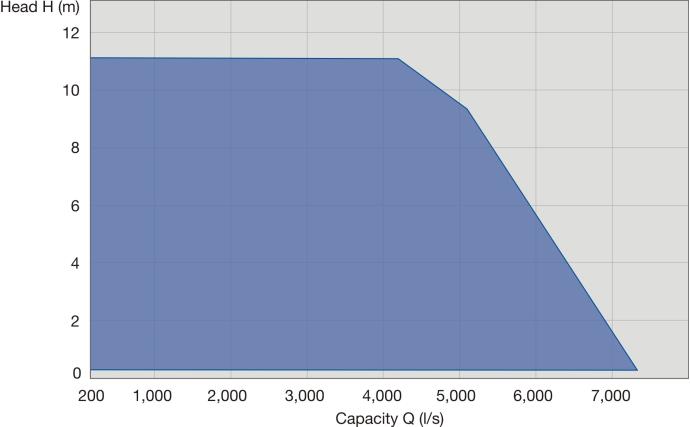

50 Hz

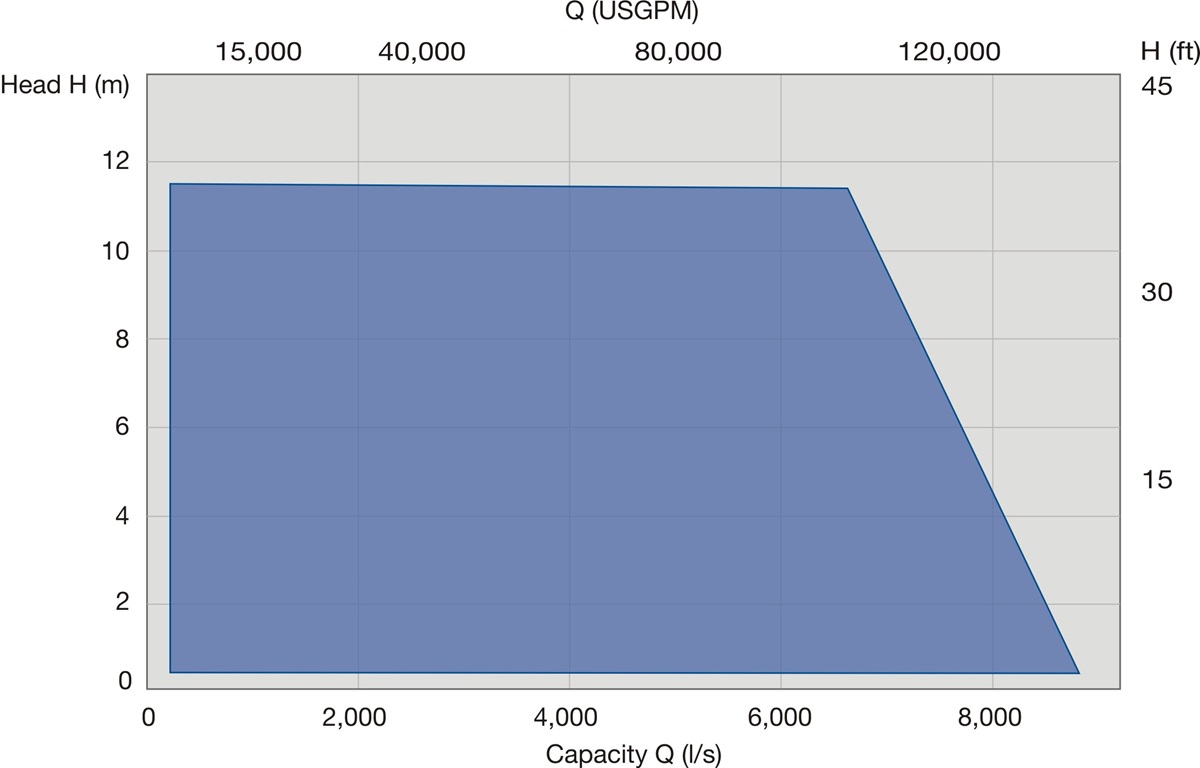

60 Hz
Documentazione

Scheda tecnica

Disegno dimensionale

Applicazioni

Applicazioni

  • Controllo delle inondazioni
    I cambiamenti climatici sfidano la prevenzione delle catastrofi naturali. Quando l’acqua scorre sul terreno in grandi volumi, la gamma completa di pompe Sulzer offre soluzioni affidabili, economiche ed efficienti per il controllo delle inondazioni.

  • Ricircolo di fanghi attivi
    Le stazioni di pompaggio in uscita sono necessarie quando il livello dell’impianto di trattamento è inferiore a quello che riceve l’acqua. Questo è particolarmente vero quando si scarica in un fiume, il cui livello può salire durante forti piogge o periodi di alluvione, oppure nel mare, dove il livello varia con la marea.

  • Stazione di pompaggio delle acque meteoriche
    Durante le precipitazioni intense, le stazioni di pompaggio delle acque meteoriche apportano grandi volumi d’acqua a bassa prevalenza alle acque superficiali o alle fognature. Facendo parte da molto tempo del sistema di contenimento delle alluvioni, queste stazioni sono sempre più coinvolte nelle strategie di adattamento climatico messe in atto dalle città costiere vicino al livello del mare.

  • Stazioni di pompaggio in uscita
    Le stazioni di pompaggio in uscita sono necessarie quando il livello dell’impianto di trattamento è inferiore a quello che riceve l’acqua. Questo è particolarmente vero quando si scarica in un fiume, il cui livello può salire durante forti piogge o periodi di alluvione, oppure nel mare, dove il livello varia con la marea. Le stazioni di pompaggio in uscita potrebbero anche essere necessarie per compensare le crescenti perdite da attrito che si presentano in un tubo ad alto flusso in uscita, ad esempio nei tubi a lunga uscita in mare.
