Principais benefícios
  • Bombas de hélice equipadas com motores de eficiência Premium IE3, com potências entre 9 e 650 kW para 50 Hz.
  • Bombas de hélice equipadas com motores de eficiência Premium IE3, com potências entre 19 e 1.005 hp para 60 Hz.
  • As bombas com potências até 650 kW / 50 Hz e 1.005 kW / 60 Hz podem ser opcionalmente equipadas com caixa de redução planetária.
  • Equipada com propulsores altamente eficientes de três ou quatro pás com excelentes valores NPSH
  • Estão disponíveis propulsores com pás ajustáveis e design inclinado especial para aplicações de retorno de lodo ativado
  • Ideal para aplicações em que é necessário bombear grandes volumes de água até alturas manométricas máximas de 10 m
  • Projetada para instalação direta no tubo de recalque ou em poços de concreto para economizar espaço e reduzir os custos de instalação, utilizando o renomado anel de acoplamento
  • Maior economia de energia
  • Confiabilidade de longo prazo
Principais aplicações
  • Irrigação, aquicultura e proteção contra inundações
  • Esgoto de origem comercial e industrial, usada em conjunto com gradeamento
  • Esgoto e águas superficiais combinados
  • Retorno de iodo ou de iodo ativado
  • Poços úmidos, instalada submersa com um sistema de acoplamento automático
Principais especificações
  • Motores IE3 de eficiência Premium, em conformidade com o padrão IEC 60034-30
  • Isolamento classe H (140°C / 284°F)
  • NEMA classe A até 110 kW/168 HP e NEMA classe B para potências superiores
  • Selo mecânico duplo de silício
  • Proteção do selo contra bloqueio por fibras
  • Mancal com vida útil de 100.000 horas
  • Câmara de conexão de cabos selada com entrada de dois estágios para cabos
  • Alça de içamento (aço inoxidável como opcional)
  • Monitoramento de condição de operação (temperatura, entrada de água, opção: monitoramento de vibrações)
  • Versão à prova de explosão como opcional (ATEX, FM ou CSA)
  • Caixa de redução planetária, acionada por motores de quatro polos, oferece mais eficiência e menor peso em comparação
Principais características

Principais características

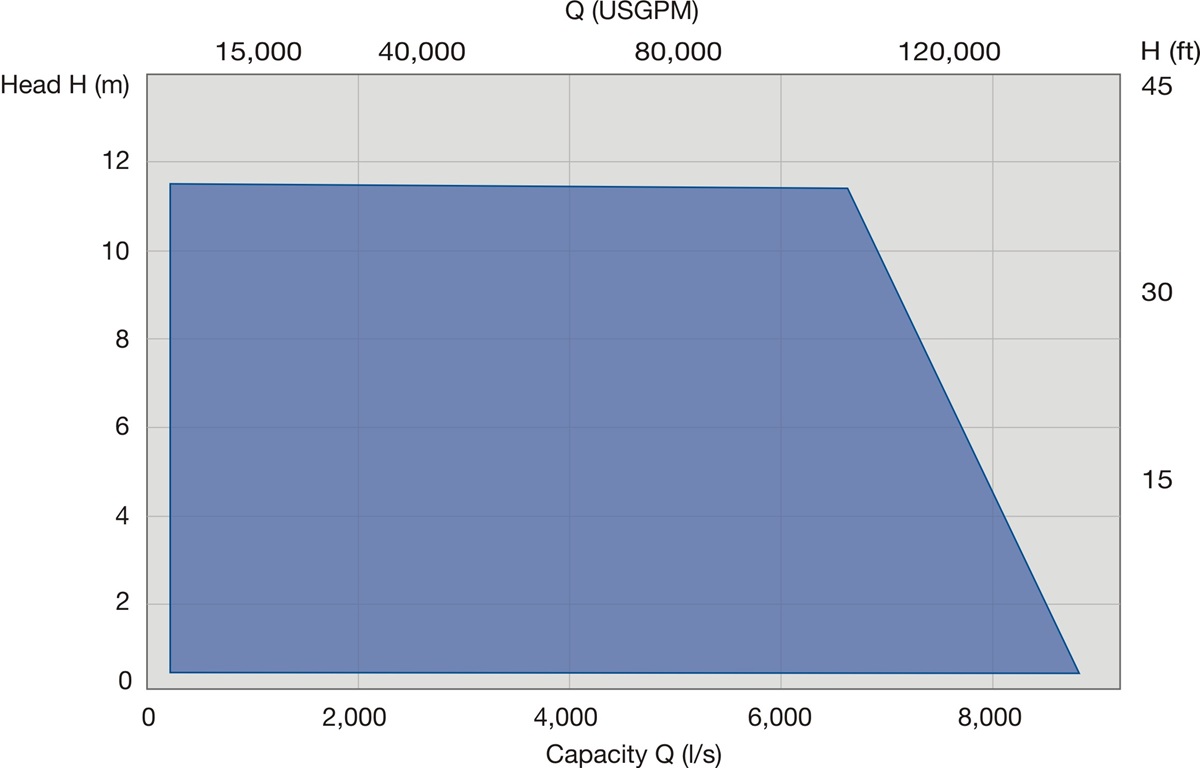

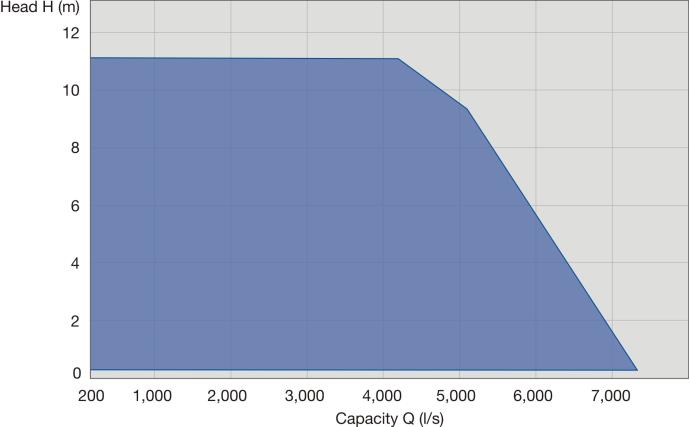

Tamanhos de descarga DN 600 a DN 1400
Diâmetros dos tubos 600 a 1.400 mm (50 Hz) /600 a 1.400 mm (23 a 55 pol.) (60 Hz)
Vazões até 7.000 l/s (50 Hz) /até 8.500 l/s (134.700 USgpm) (60 Hz)
Alturas manométricas até 10 m (50 Hz)/até 10 m (33 pés) (60 Hz)
Potência do motor 9 a 650 kW (50 Hz) / 14 a 750 kW (19 a 1.005 hp) (60Hz)
Aplicações

Aplicações

  • Abastecimento de água
    À altura dos desafios e altos requisitos atuais dos processos de captação de água, sedimentação, tratamento de lodo, peneiramento fino e distribuição de água.

  • Controle de vazão
    A mudança climática é um desafio à prevenção de desastres naturais. Quando a água corre pelo terreno em grandes quantidades, a ampla gama de bombas da Sulzer oferece soluções confiáveis, econômicas e eficientes para controle de inundações.

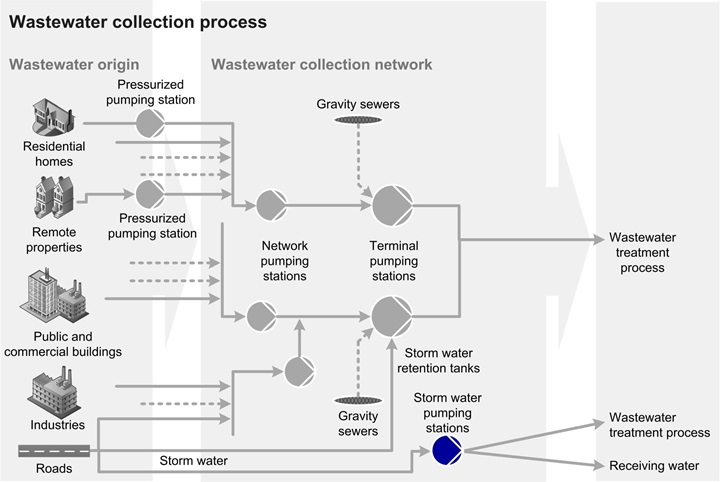

  • Estação de bombeamento de águas pluviais
    Durante fortes chuvas, as estações de bombeamento de águas pluviais levam grandes volumes de água em baixa altitude para receber as águas da superfície ou esgotos. Tendo sido por muito tempo parte da gestão de inundações, elas estão cada vez mais envolvidas em estratégias de adaptação às alterações climáticas para cidades costeiras a baixas altitudes.

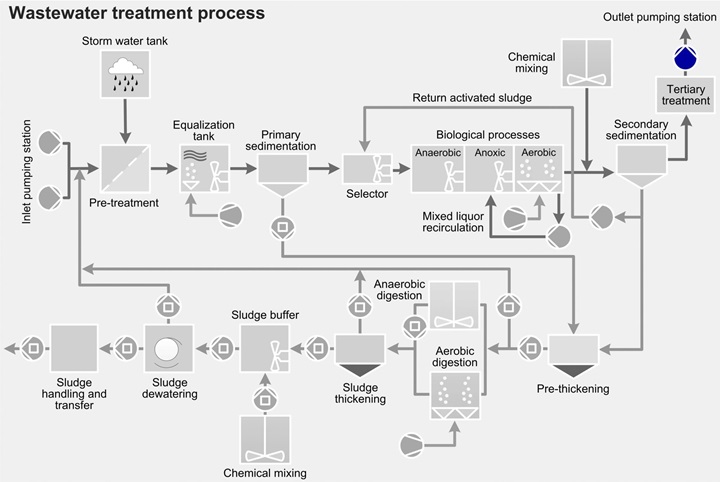

  • Estações de bombeamento de saída
    As estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré. Estações de bombeamento de saída também podem ser necessárias para compensar o aumento das perdas por atrito na tubulação de saída a fluxos elevados, por exemplo, em longas tubulações de descarga no mar.

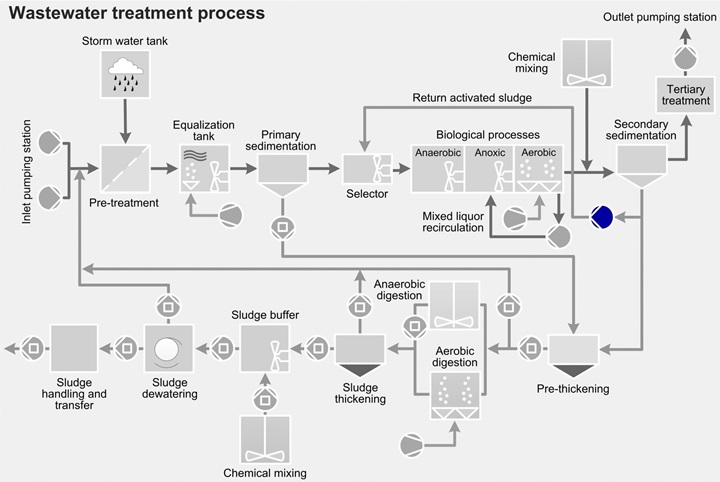

  • Retorno de lodo ativado
    As estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré.

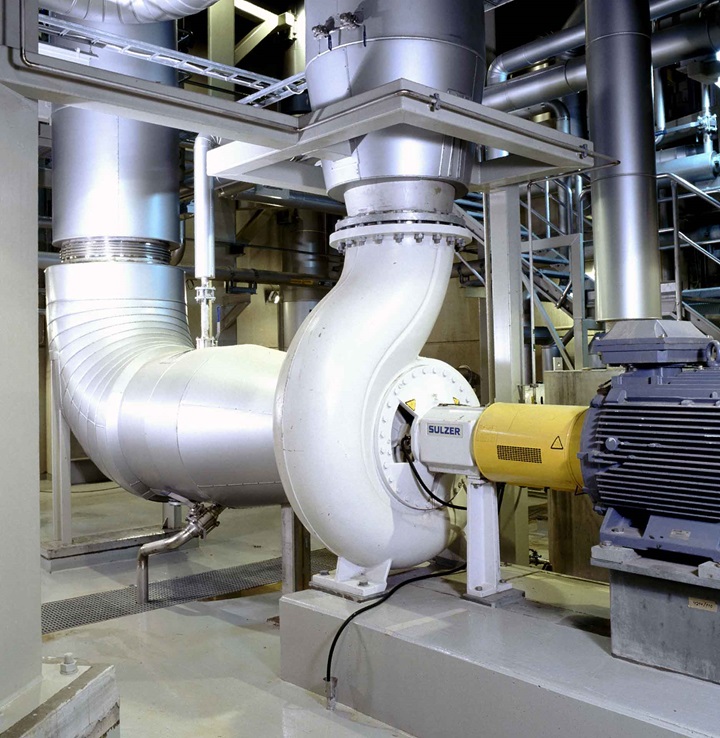

  • Tratamento industrial de água e efluentes
    A Sulzer detém um profundo conhecimento sobre o tratamento de esgoto e, com nosso amplo portfólio de produtos, podemos oferecer soluções confiáveis e eficientes em termos de energia para seus processos de coleta de água, neutralização, floculação, sedimentação, resfriamento, aeração, armazenamento de lodo, digestão e drenagem.
Estudos de caso
  • Estudos de caso (EN)
    Onde quer que os líquidos sejam bombeados, misturados, controlados ou aplicados, nós estamos lá. Veja como nossas soluções geram valor para os clientes e descubra como podemos fazer seus processos de bombeamento e mistura mais eficientes e rentáveis, protegendo sua produção e garantindo confiabilidade.
Documentos

Folhas de dados

Manuais de instalação

Desenhos dimensionais

Instalação da bomba de coluna vertical - como concretizar uma estação de bombeamento ideal.
