Vantaggi principali
  • La tecnologia Wipes Ready™ impedisce la formazione di filacci ed il loro ricompattamento nel flusso dei reflui
  • I tamburi perforati impediscono il passaggio di stracci interi o l’accumulo di residui sui trituratori, pur mantenendo le portate richieste
  • Proteggono le pompe e altre apparecchiature critiche da costosi danni e ostruzioni derivati dalla presenza di solidi
  • Permettono una facile installazione in canali, pozzi a immersione e stazioni di pompaggio
  • Si invertono automaticamente per eliminare gli inceppamenti; possono essere personalizzati per qualsiasi installazione
Applicazioni principali
  • Stazioni di pompaggio dove i solidi più resistenti devono essere triturati
  • Sezioni d’ingresso di depuratori per acque reflue
Caratteristiche fondamentali
Trituratore bialbero
  • Trituratore bialbero a bassa velocità e alta coppia in grado di sminuzzare i solidi più resistenti
  • Tritura i solidi in parti più piccole rispetto ai trituratori ad albero singolo
  • La triturazione separa i materiali organici da quelli inorganici nel flusso di acque reflue
 Tamburi griglianti a grande flusso di portata
  • Tamburi di grigliatura rotanti e a grande flusso di portata per impedire il passaggio laterale dei solidi senza ridurre la portata trattata
  • Tamburi perforati in acciaio inossidabile con fori da 12 mm
Controlli e monitoraggio automatizzati
  • Proteggono le pompe e altre apparecchiature critiche da costosi danni e ostruzioni derivati dalla presenza di solidi
  • Il rilevamento automatico del carico riduce e protegge il sistema da eventuali danni
  • Adattabili ai requisiti del cliente e ai sistemi SCADA presenti nell’impianto
  • Memorizzano i dati operativi
Tecnologia Wipes Ready™
  • Tecnologia Wipes Ready disponibile, che impedisce la formazione di lunghe strisce di materiale e il loro ricompattamento nel flusso dei rifiuti
Basso costo operativo
  • Pompe e tubi puliti significano cicli di funzionamento delle pompe più brevi e costi elettrici inferiori

Materiali
  • Tamburo rotante di grigliatura: acciaio inossidabile
  • Coltelli e distanziatori: lega di acciaio temprata
  • Alberi: acciaio temprato
  • Carcassa e guide laterali: acciaio al carbonio
  • Tenuta: carburo di tungsteno
  • Telaio per i canali: acciaio inossidabile
Serie CMD

Il trituratore CMD Channel Monster protegge le pompe e altre attrezzature sensibili catturando e macinando i solidi delle acque reflue più difficili nei sistemi ad elevate portate idrauliche.. Utilizza un tamburo rotante per catturare i solidi e dirigerli verso un potente trituratore a doppio albero, a bassa velocità e a coppia elevata, progettato per sminuzzare i solidi difficili che in genere causano problemi alle condutture fognarie.

  • Alberi esagonali: 50 mm
  • Motore: standard 4,0 kW; riduttore 25:1
  • Dimensione coltelli: Diametro 120 mm
  • Pressione di esercizio massima di tenuta a secco: 10,3 bar
  • Tamburo perforato: acciaio inossidabile da 12,7 mm

Modello a tamburo singolo per canali aperti

Modelli a tamburo singolo Altezza unità, solo trituratore
mm
Flusso massimo1
m3/hr
CMD1810-XD2.0 775 421
CMD2410-XD2.0 918 603
CMD3210-XD2.0 1118 873
CMD4010-XD2.0 1318 1152
CMD5010-XD2.0 1572 1525
CMD6010-XD2.0 1835 1922
1. Flusso basato su condizioni ottimali del canale. Consultare il fabbricante per l’analisi dell’applicazione.
Serie CDD 2.0

Il trituratore CDD 2.0 Channel Monster protegge le pompe e altre attrezzature sensibili catturando e macinando i solidi delle acque reflue più difficili nei sistemi ad elevate portate idrauliche. Utilizza due tamburi rotanti per catturare i solidi e dirigerli verso un potente trituratore a doppio albero, a bassa velocità e a coppia elevata, progettato per sminuzzare i solidi difficili che in genere causano problemi alle condutture fognarie.

  • Alberi esagonali: 50 mm
  • Motore: standard 4,0 kW; riduttore 25:1
  • Dimensione coltelli: Diametro 120 mm
  • Pressione di esercizio massima di tenuta a secco: 10,3 bar
  • Tamburi perforati: acciaio inossidabile da 12,7 mm

Modello a doppio tamburo per canali aperti

Modelli a due tamburi Altezza unità, solo trituratore
mm
Portata massima1
m3/hr
CDD1810-XD2.0 775 591
CDD2410-XD2.0 918 852
CDD3210-XD2.0 1118 1242
CDD4010-XD2.0 1318 1650
CDD5010-XD2.0 1572 2195
CDD6010-XD2.0 1835 2778
CDD2416-XD2.0 918 1126
CDD3216-XD2.0 1118 1669
CDD4016-XD2.0 1318 2247
CDD5016-XD2.0 1572 3030
CDD6016-XD2.0 1835 3876
CDD3220-XD2.0 1118 2612
CDD4020-XD2.0 1318 3443
CDD5020-XD2.0 1572 4549
CDD6020-XD2.0 1835 5729
1. Flusso basato su condizioni ottimali del canale. Consultare il fabbricante per l’analisi dell’applicazione.
Serie CDD 2.5/3.0

I trituratori CDD 2.5/3.0 Channel Monster proteggono le pompe e altre attrezzature sensibili catturando e macinando i solidi delle acque reflue più difficili nei sistemi di solidi pesanti ad elevate portate idrauliche.. Utilizza due tamburi rotanti per catturare i solidi e dirigerli verso un potente trituratore a doppio albero, a bassa velocità e a coppia elevata, progettato per sminuzzare i solidi difficili che in genere causano problemi alle condutture fognarie.

  • Alberi esagonali: 64 e 76 mm
  • Motore: standard 1,5 kW o 11 kW; riduttore 35:1
  • Dimensione coltelli: diametro da 191 e 222 mm
  • Pressione di esercizio massima di tenuta a secco: 10,3 bar
  • Tamburi perforati: acciaio inossidabile da 12,7 mm

Modello a doppio tamburo per canali aperti

Doppio tamburo
versioni
Altezza unità, solo trituratore
mm
Portata massima1
m3/hr
CDD4010-XD2.5 1449 1650
CDD5010-XD2.5 1695 2195
CDD6010-XD2.5 1965 2778
CDD4016-XD2.5 1449 2247
CDD5016-XD2.5 1695 3030
CDD6016-XD2.5 1965 3876
CDD4020-XD2.5 1449 3443
CDD5020-XD2.5 1695 4549
CDD6020-XD2.5 1965 5729
CDD9020-XD3.0 2875 9305
1. Flusso basato su condizioni ottimali del canale. Consultare il fabbricante per l’analisi dell’applicazione.
Opzioni

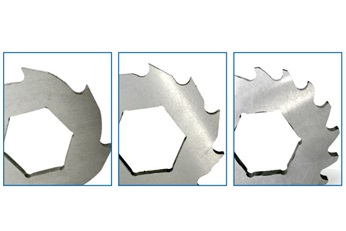

Coltelli

  • Opzioni dei denti 7, 11 e 17*

* Coltelli seghettati Wipes Ready™

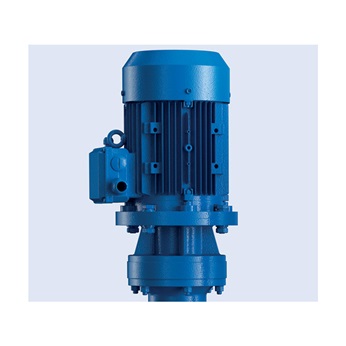

Opzioni motore

  • Sistema ad azionamento singolo o multiplo
  • Motore IP55 TEFC, standard
  • Motore IP55 TEFC per ATEX: (Ex d IIC T4), opzionale
  • Motore ATEX sommergibile IP68: (Ex de IIB T4), opzionale

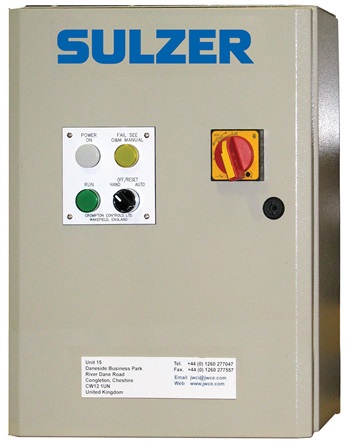

Immagine di un pannello rappresentativo. Il pannello effettivo può variare per soddisfare i requisiti dell’applicazione.

Sistema di controllo intelligente

  • Il sistema di controllo intelligente per il rilevamento del carico permette di invertire automaticamente la rotazione dei coltelli per eliminare eventuali intasamenti
  • Carcasse IP65 in acciaio inossidabile o acciaio verniciato

Telai per pozzetti di raccolta personalizzati

  • Le guide laterali in acciaio inossidabile rendono semplice e rapida l’installazione e l’estrazione del Channel Monster, anche in stazioni di pompaggio profonde o strette
  • I telai possono essere scelti in acciaio inossidabile

Griglie a barre di troppo pieno

Dei deflettori a barre in acciaio inossidabile sono attaccati al telaio o al fondo del canale e forniscono una grigliatura aggiuntiva in caso di troppo pieno






Disponibilità delle funzioni Wipes Ready™
CMD-XD 2.0 tamburo singolo
Channel Monster

CDD-XD 2.0 doppio tamburo
Channel Monster

Coltelli Wipes Ready a 17 denti Opzionale Opzionale
Guide laterali Delta P
Controllo ottimizzato del taglio
Tamburi perforati di 12,7 mm


Tecnologia Wipes Ready

I trituratori di acque reflue Channel Monster sono disponibili con l’esclusiva tecnologia Wipes Ready. Sono progettati per catturare tutte le fibre presenti nelle acque reflue e sminuzzarle in piccoli pezzi evitando che si ricompattino in filacci o palle di fibre che causano problemi nei sistemi di acque reflue.

Le tecnologie Wipes Ready applicate ai trituratori di acque reflue Channel Monster sono:

  • Coltelli Wipes Ready: una combinazione di lame seghettate e distanziatori zigrinati che tagliano le fibre in due direzioni. Ne risultano particelle più piccole che non possono più ricompattarsi.
  • Guide laterali Delta P: convogliano i materiali solidi verso i coltelli senza sacrificare la portata ed impediscono l’accumulo dei detriti nel trituratore
  • Controllo ottimizzato del taglio (Optimized Cut Control, OCC): il rapporto di trasmissione OCC ottimizza le velocità di rotazione per migliorare l’azione di taglio e la pulizia dei coltelli migliorando le prestazioni e prolungando la vita utile del trituratore.
Case studies e articoli
  • Case studies (EN)
    Ovunque i liquidi vengano pompati, miscelati o controllati, noi siamo lì. Scopri come le nostre soluzioni creano valore per i clienti e come possiamo rendere i tuoi processi di pompaggio e miscelazione più efficienti e redditizi, salvaguardando la tua produzione e garantendo affidabilità duratura.
Video

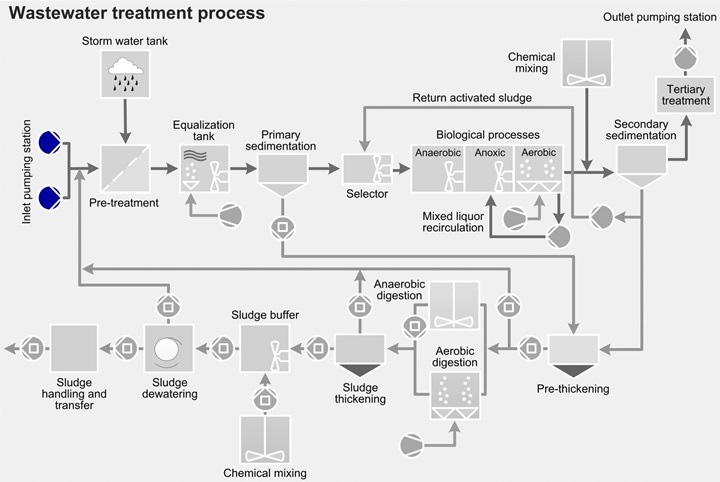

Applicazioni
