Погружной осевой насос ABS VUPX

Перекачивание больших объемов

Погружные осевые насосы VUPX идеально подходят для перекачивания больших объемов ливневых или промышленных стоков с высотой напора до 10 м. Данные компактные насосы обладают высокоэффективными трех- или четырехлопастными рабочими колесами с большим кавитационным запасом и компактной конструкцией. Они обеспечивают высокую надежность и эффективность.

Основные преимущества
  • Осевые насосы, оснащенные высокоэффективными двигателями класса IE3 с диапазоном мощности от 9 до 650 кВт (50 Гц).
  • Осевые насосы, оснащенные высокоэффективными двигателями класса IE3 с диапазоном мощности от 23 до 1005 л. с. (60 Гц).
  • Насосы, предлагаемые с двигателем мощностью до 650 кВт / 50 Гц и 1 005 л. с. / 60 Гц, по запросу могут быть оснащены планетарными редукторами.
  • Оснащены высокопроизводительными трех- или четырехлопастными рабочими колесами с превосходными показателями кавитационного запаса
  • Предлагаются рабочие колеса с регулируемыми лопастями и специальные рабочие колеса скошенной формы для возврата активированного ила
  • Идеально подходят для перекачивания больших объемов воды с высотой напора до 10 м
  • Разработаны для непосредственной установки в напорной трубе или бетонных стояках с помощью зарекомендовавшей себя в эксплуатации кольцевой муфты, экономящей место и снижающей затраты на установку
  • Улучшенное энергосбережение
  • Долговременная надежность
Основные области применения
  • Защита от ливневых вод, ирригация и аквакультуры
  • Очищенные через решетки сточные воды коммерческих и промышленных источников
  • Комбинированные канализационные и поверхностные воды
  • Возврат ила или возврат активированного ила
  • Водоприемные колодцы, установка с помощью автоматической соединительной системы
Основные конструктивные особенности
  • Высокоэффективные двигатели класса IE3, соответствующие стандарту IEC 60034-30
  • Изоляция класса H (140 °C)
  • Класс А по классификации NEMA — до 110 кВт / 168 л. с.; превышает требования класса B по классификации NEMA
  • Двойное силиконовое герметизирующее уплотнение
  • Защита уплотнений против наматывания волокон
  • Срок службы подшипников — 100 000 часов
  • Герметичная соединительная камера подключения кабеля с двухступенчатым кабельным вводом
  • Подъемная петля (нержавеющая сталь как опция)
  • Контроль состояния (температура, протечки и контроль вибаций, как опция)
  • Взрывобезопасная версия как опция (стандарты ATEX, FM или CSA)
  • Планетарные редукторы, приводимые в действие четырехполюсными двигателями, обеспечивают более высокую производительность и имеют меньший вес по сравнению
Основные характеристики

Основные характеристики

Размеры напорного патрубка От DN 600 до DN 1400
Диаметр трубы от 600 до 1 400 мм (50 Гц) / от 600 до 1 400 мм (от 23 до 55 дюймов) (60 Гц)
Подача до 7 000 л/с (50 Гц) / до 8 500 л/с (134 700 галлонов/мин) (60 Гц)
Напор до 10 м (50 Гц) / до 10 м (33 футов) (60 Гц)
Мощность двигателя от 9 до 650 кВт (50 Гц) / от 14 до 750 кВт (от 19 до 1 005 л. с.) (60 Гц)
Рабочее поле

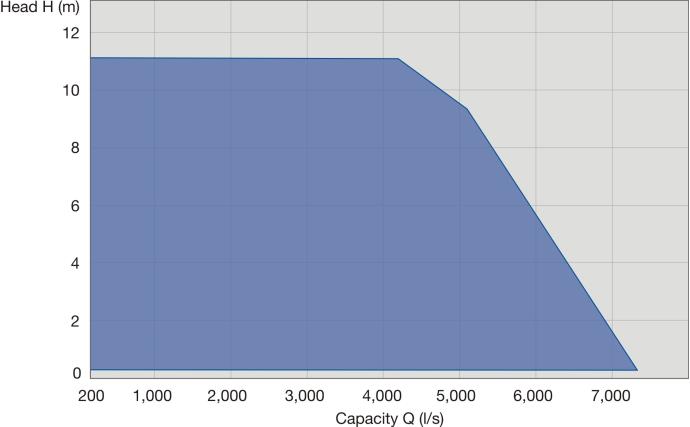

50 Гц

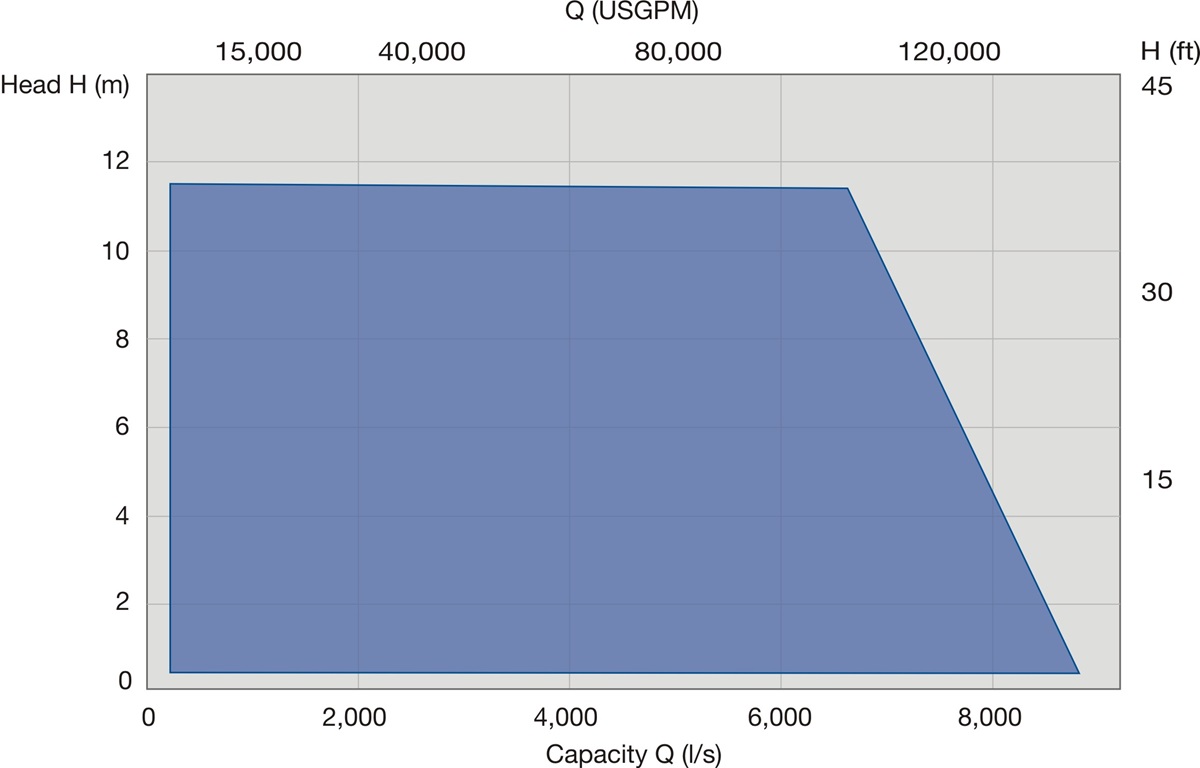

60 Гц
Применение

Применение

  • Водоснабжение
    Соответствие строгим современным требованиям к процессам забора воды, осаждения, обработки ила, тонкой фильтрации и распределения воды.

  • Возврат активного ила
    Выпускная насосная станция требуются, когда уровень на очистных сооружениях ниже, чем уровень в приемнике очищенной воды. Это может произойти при сбросе в реку, уровень воды в которой может подняться после сильного дождя или в паводковый период, либо при сбросе в море, уровень воды в котором изменяется с циклами приливов и отливов.

  • Выпускные насосные станции
    Выпускные насосные станции требуются, когда уровень на очистных сооружениях ниже, чем уровень в приемнике очищенной воды. Так же это необходимо при сбросе в реку, уровень воды в которой может подняться после сильного дождя или в паводковый период, либо при сбросе в море, уровень воды в котором изменяется с циклами приливов и отливов. Выпускные насосные станции также могут требоваться для компенсации возрастающих потерь на сопротивление в выпускной трубе при сильном напоре, например для далеко выходящих в море водоотводов.

  • Защита от наводнений
    Изменение климата создает сложности для систем предотвращения стихийных бедствий. Когда вода выходит из-под контроля, широкий спектр насосов Sulzer послужит надежным, экономичным и эффективным решением для борьбы с наводнениями.

  • Ливневые насосные станции
    Во время сильных дождей ливневые насосные станций перемещают большие объемы воды при низком напоре, перекачивая поверхностную воду и стоки. Являясь изначально частью системы для предотвращения наводнений, эти станции активно используются в процессах адаптации к изменениям климатических условий для протяженных прибрежных городов.

  • Очистка промышленных вод и стоков
    У компании Sulzer имеется большой объем знаний по очистке сточных вод. Благодаря широкому ассортименту продукции мы можем предложить энергоэффективные и надежные решения для водоотведения, нейтрализации, флокуляции, осаждения, охлаждения, аэрации, хранения ила, перегнивания и дренажа.
Примерыприменения
  • Примеры применения (EN)
    Мы работаем везде, где необходимо перекачивать, перемешивать, контролировать или использовать жидкости. Посмотрите, как наши решения помогают нашим клиентам. И узнайте, как мы можем помочь вам сделать технологические процессы перекачивания и перемешивания более эффективными и рентабельными, защищая ваше производство и обеспечивая его долгосрочную надежность.
Документы

Технические паспорта

Масштабные чертежи
