Główne korzyści
  • Montaż wymaga jedynie podłączenia i nie trzeba martwić się o przegrzanie
  • Niezawodna i bezproblemowa praca także przy niskim poziomie wody
  • Wbudowany układ AquaTronic automatycznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów wirnika
  • Modułowa konstrukcja ułatwia konserwację i umożliwia dostosowanie pompy do innych wymogów Pompy z wbudowanym układem AquaTronic można sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)
Modele
  • XJC 110 ND o średniej wysokości podnoszenia, 3-fazowa
  • XJC 110 ND AT* o średniej wysokości podnoszenia, 3-fazowa
  • XJC 110 HD o dużej wysokości podnoszenia, 3-fazowa
  • XJC 110 HD AT* o dużej wysokości podnoszenia, 3-fazowa

Waga: 80 kg

*AquaTronic: Wbudowany elektroniczny układ sterowania pompą

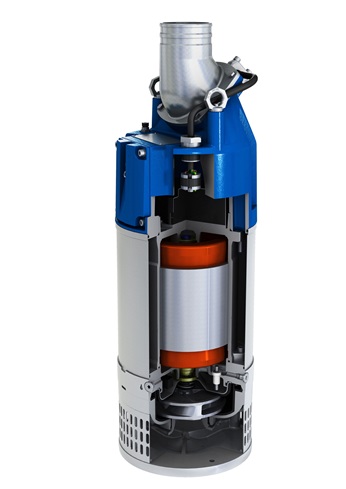

Wbudowany nadzór elektroniczny układu AquaTronic

Opcja AquaTronic

Układ AquaTronic (AT) zastępuje wbudowany stycznik w podstawowych konfiguracjach pomp i zapewnia właściwe obroty silnika niezależnie od podłączenia faz. Główne korzyści z układu AquaTronic:

  • Korekcja kierunku obrotów silnika, gdy fazy są podłączone nieprawidłowo
  • Tryb pracy (panel nie jest wymagany)
  • Zintegrowane urządzenie rozruchowe (rozruch bezpośredni lub soft start w zależności od modelu pompy)
  • Ochrona silnika przed przegrzaniem, dużym natężeniem prądu i nieprawidłowym podłączeniem faz
  • Funkcja zapobiegania zatykaniu



Jeśli pompa jest także wyposażona w czujnik poziomu, układ AquaTronic zapewnia:

  • Precyzyjną kontrolę poziomu
  • Ochronę przed pracą na sucho
  • Tryb oszczędzania energii (pompa zatrzymuje się, gdy zaczyna pracować na sucho i jest ponownie uruchamiana przez czujnik poziomu)



Serwisowy program diagnostyczny układu AquaTronic

Podłączenie komputera do układu AquaTronic za pomocą złącza USB daje dostęp do programu diagnostycznego, który oferuje:

Wgląd w dane o stanie pompy, historię pracy, historię usterek, historię prac serwisowych/konserwacyjnych, cyfrową instrukcję oraz dokumentację dotyczącą części zamiennych



AquaPlug i panel sterowania AquaTronic

AquaPlug i panel sterowania AquaTronic są w opcji, zapewniając dodatkowe funkcje alarmu oraz rozruchu/zatrzymania, a także wskazania ważnych parametrów.

Metoda rozruchu i ochrona silnika

Metoda rozruchu i ochrona silnika

XJC110 AT: Rozruch soft start jest funkcją wbudowaną układu AquaTronic (400 V, 50 Hz / 380–460 V, 60 Hz), gdzie trzy tyrystory redukują prąd rozruchowy 3-krotnie do wartości nominalnej. Dwa przekaźniki gwarantują właściwy kierunek obrotów silnika. Układ AquaTronic monitoruje temperaturę silnika za pomocą termistorów NTC wbudowanych w uzwojenia stojana i zatrzymuje pracę w razie przegrzania. Silnik zostanie także zatrzymany przy dużym natężeniu prądu lub w przypadku nieprawidłowego podłączenia faz.

XJC110: Rozruch bezpośredni za pomocą wbudowanego stycznika. Pompy, które mają pracować z przemiennikiem częstotliwości lub przy napięciu 1000 V, muszą mieć wbudowaną listwę zaciskową zamiast stycznika. Czujniki termiczne (140°C, ±5) wbudowane w uzwojenie stojana są połączone ze stycznikiem i zatrzymują pracę pompy w razie przegrzania.

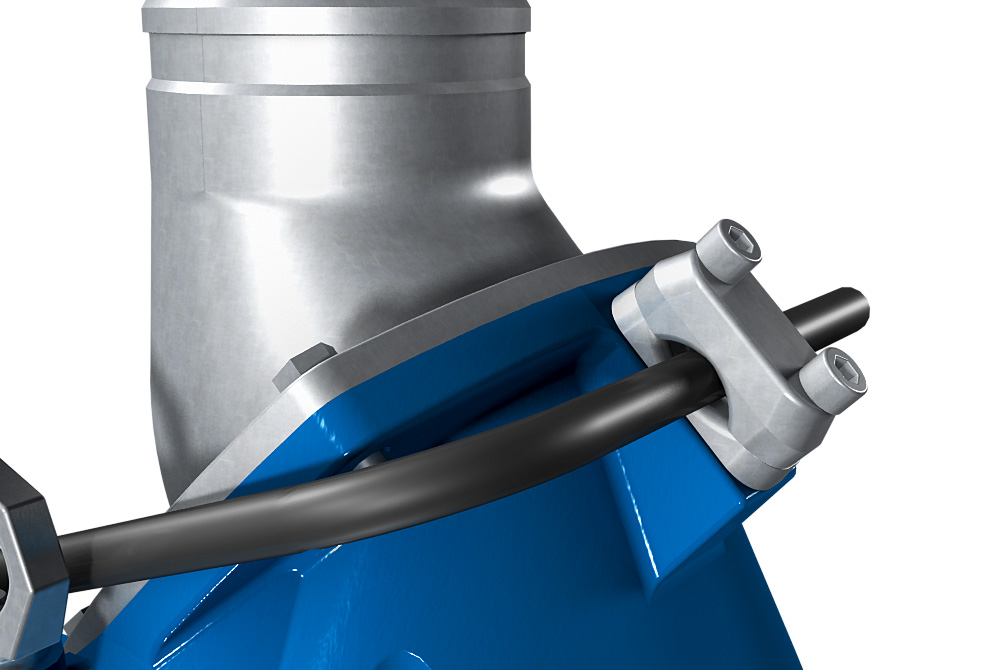

Króćce wylotowe

Na opaskę zaciskową: 3” (standard HD), 4” (standard ND), 6”
Zakończone gwintem G/BSP: 3”, 4”, 6”
Zakończone gwintem NPT: 3”, 4”, 6”
Korzyści

Montaż wymaga jedynie podłączenia

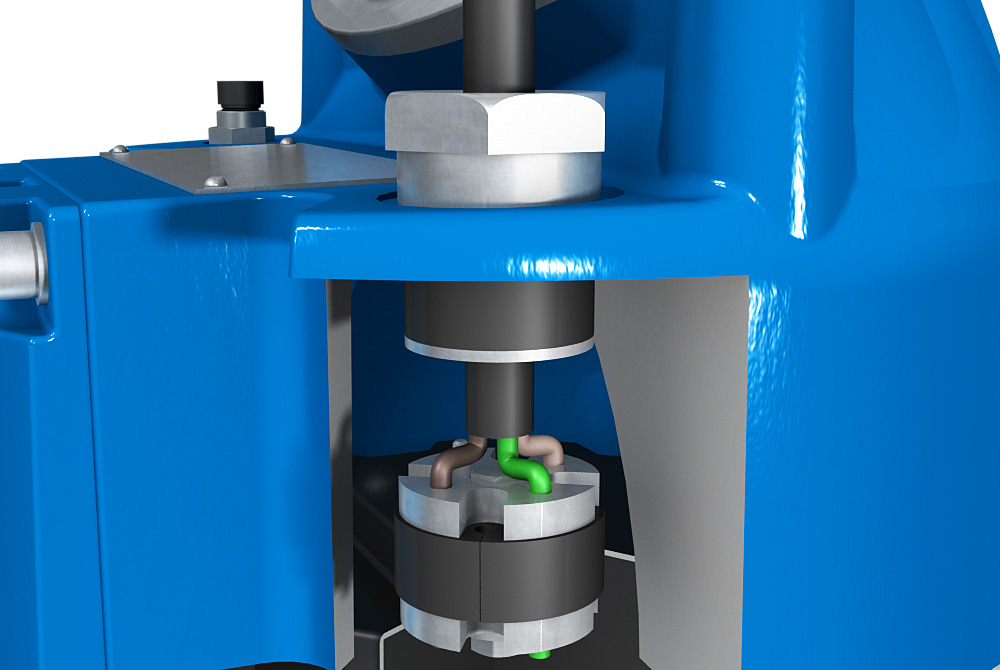

Proste podłączenie bez obaw o przegrzanie Wbudowany stycznik i czujniki termiczne chronią silnik przed przegrzaniem Wbudowany układ AquaTronic elektronicznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów wirnika

Niezawodne i bezproblemowe działanie

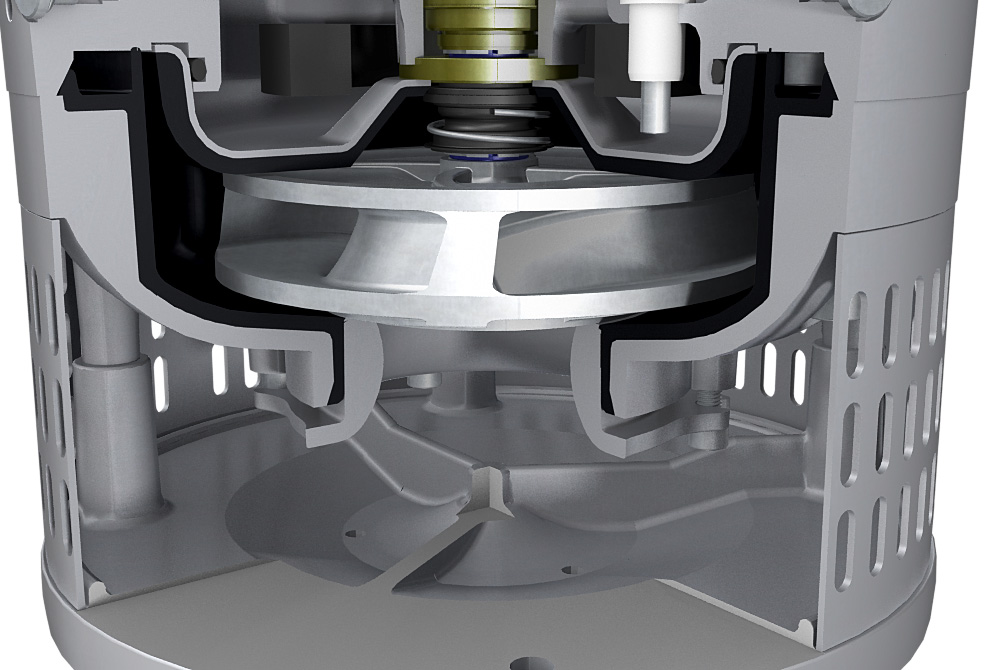

Podwójna zewnętrzna obudowa i dobra konwekcja ciepła pozwalają na ciągłą pracę przy niskich poziomach wody – lub pracę na sucho – bez uszkodzenia silnika Solidna konstrukcja pompy i wysokiej jakości materiały gwarantują wysoką odporność na zużycie.

Łatwość serwisowania

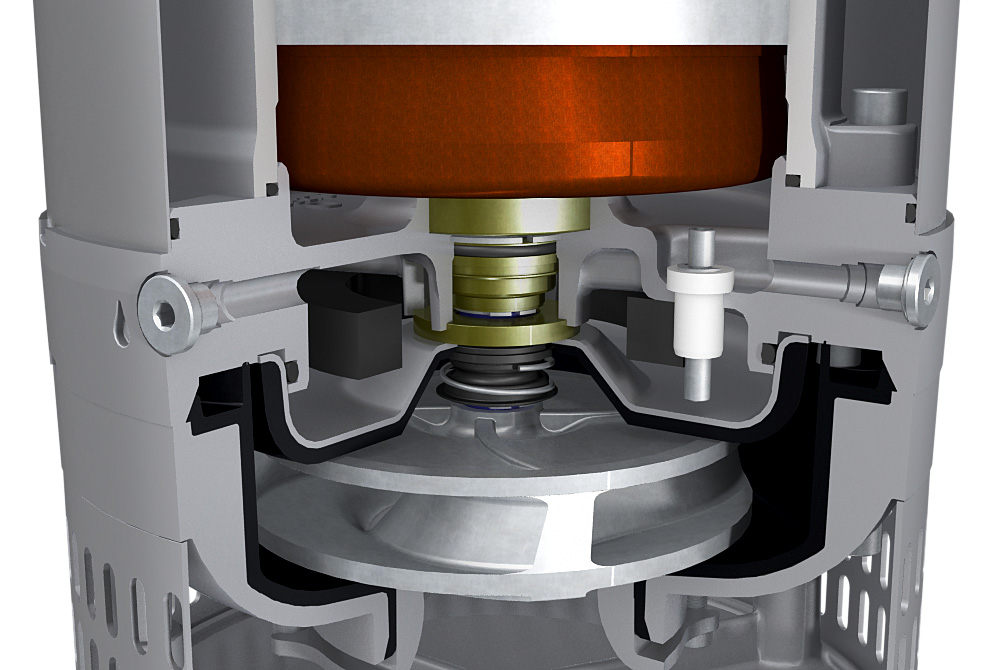

Modułowa konstrukcja pompy pozwala obniżyć koszty, gwarantując maksymalną dostępność przy mniejszych zapasach części zamiennych Stan pompy z wbudowanym układem AquaTronic można szybko sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)

Zapewnia oszczędność energii i ochronę środowiska

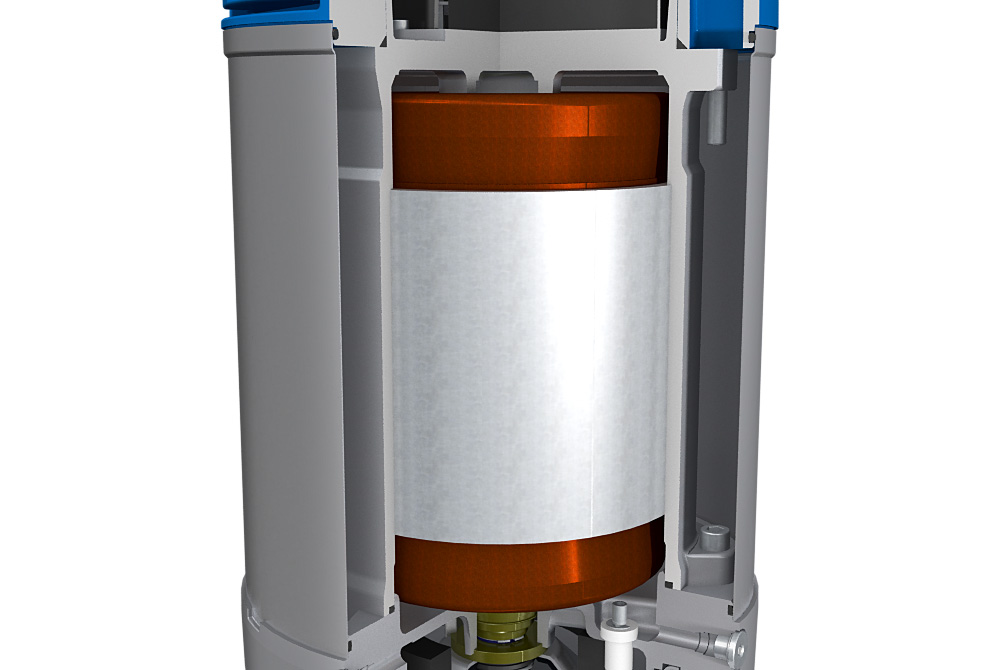

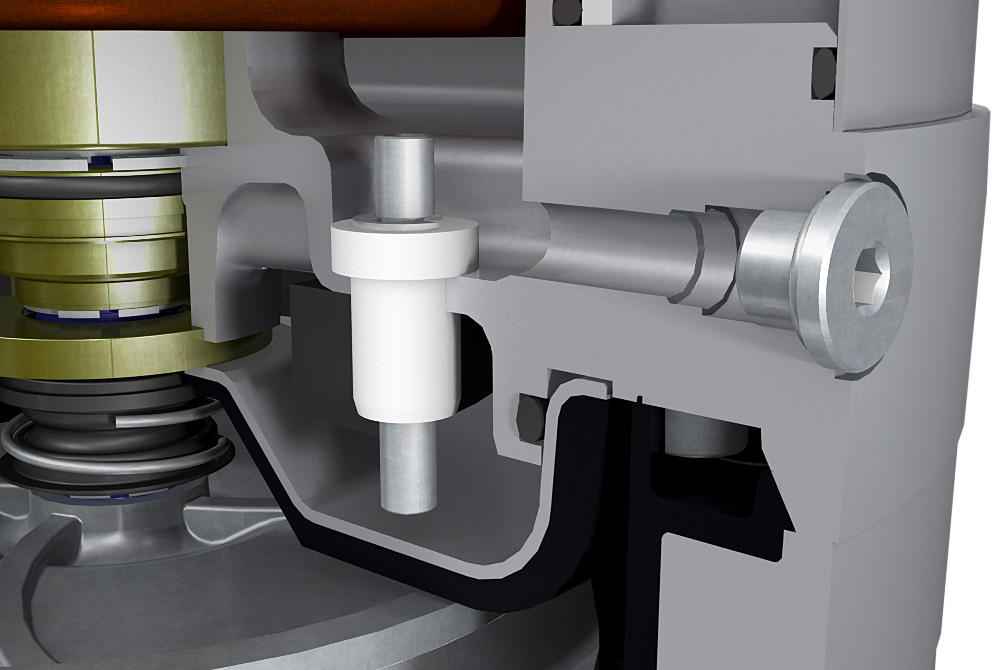

Silnik o wysokiej sprawności i układ hydrauliczny w połączeniu z łożyskami o niskim współczynniku tarcia obniżają straty mocy Osiągasz niskie całkowite koszty energii i minimalizujesz emisję dwutlenku węgla. Komora olejowa wypełniona bezpiecznym dla środowiska olejem białym, bezproblemowa kontrola stanu uszczelnień.

50 Hz

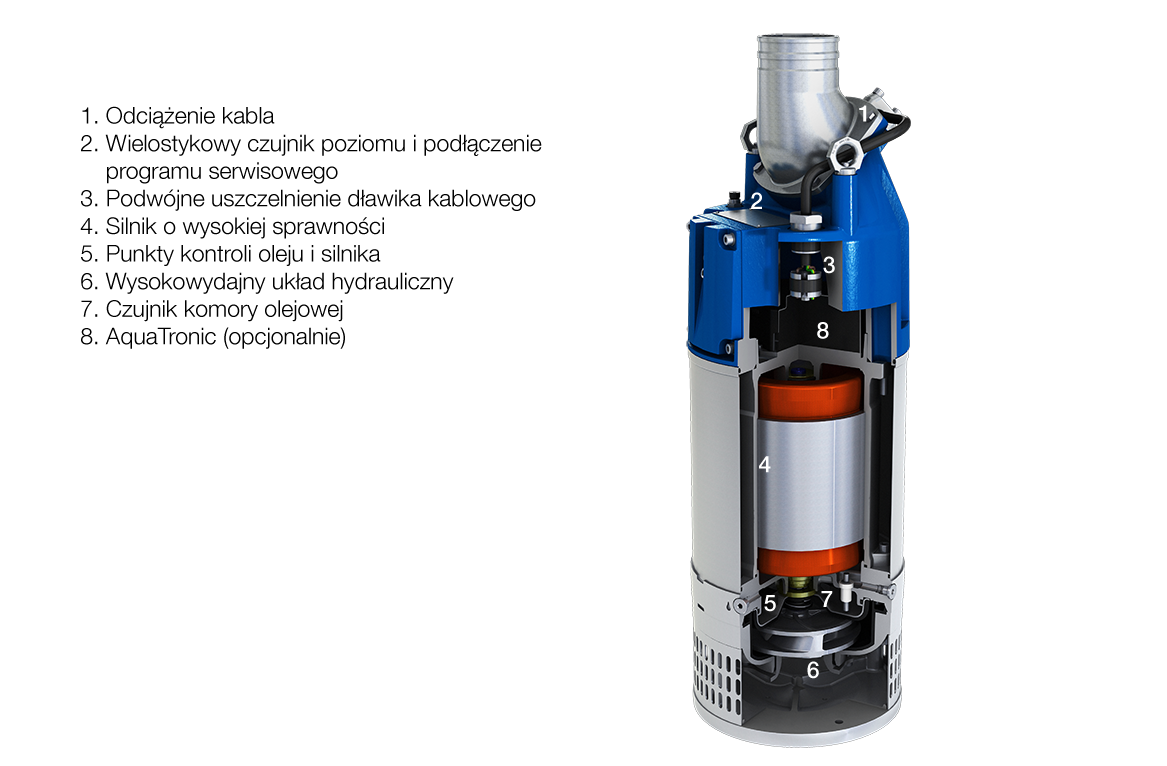

Elektryczna pompa zatapialna  XJC 110
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 11,8 kW
Prędkość 2920 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz
Elektryczna pompa zatapialna  XJC 110
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 13,5 kW
Prędkość 3500 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz USA
Elektryczna pompa zatapialna  XJC 110
Maksymalne zanurzenie 65 ft
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 104ºF
Maks. gęstość medium 0,0397 lb/cal3
pH pompowanego medium 5–8
Otwór sitowy 5/16” x 7/8”
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 18 KM
Prędkość 3500 obr./min
Kabel zasilający 65 ft typ AWG
Dokumenty

Instrukcja

Zastosowania
  • Odwadnianie w przemyśle budowlanym
    Place budowy dróg, mostów, tuneli to trudne miejsca pracy. Kierownicy budowy wymagają solidnego uzasadnienia ekonomicznego przy zakupie sprzętu. Nasze zatapialne pompy odwadniające spełniają ten wymóg.
  • Odwadnianie w tunelach
    Budowa tunelu jest złożonym przedsięwzięciem, w którym należy wziąć pod uwagę wiele różnych zmiennych, jedną z nich jest wystąpienie zalania. Nasze zatapialne pompy drenażowe i szlamowe przeznaczone do odwadniania są lekkie, przenośne i można je uruchomić zaraz po podłączeniu.
