Vantaggi principali
  • Utilizzo immediato (Plug and pump) senza doversi preoccupare del surriscaldamento
  • Funzionamento affidabile e senza preoccupazioni anche con bassi livelli d’acqua
  • Le pompe con unità integrata AquaTronic, regolano automaticamente l’ordine delle fasi, garantendo il senso di rotazione corretto della girante
  • La struttura modulare facilita la manutenzione e permette una conversione semplice della pompa per richieste idrauliche differenti. Le pompe dotate di AquaTronic integrato possono essere controllate senza essere smontate, utilizzando il software di assistenza.
Versioni
  • XJC 110 ND trifase a media prevalenza
  • XJC 110 ND AT* trifase a media prevalenza
  • XJC 110 HD trifase ad alta prevalenza
  • XJC 110 HD AT* trifase ad alta prevalenza

Peso: 80 kg (176 lb)

*AquaTronic: controllo elettronico della pompa integrato.

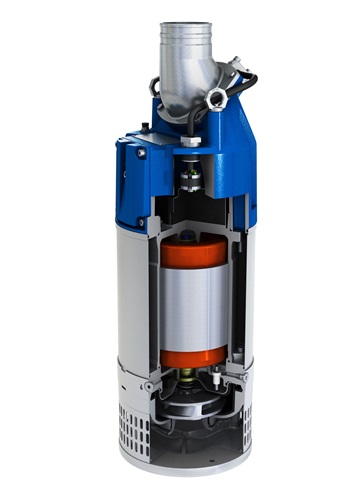

Supervisione elettronica AquaTronic integrata

Opzione AquaTronic

L’unità AquaTronic (AT) sostituisce il teleruttore integrato nelle configurazioni base della pompa e assicura che il motore ruoti sempre nella direzione corretta, indipendentemente da come le fasi siano state connesse. I principali vantaggi dell’unità AquaTronic includono:

  • Correzione del senso di rotazione del motore se le fasi sono connesse in maniera non appropriata
  • Modalità di funzionamento (senza necessità di quadro elettrico)
  • Sistema di avvio integrato (avvio diretto o progressivo a seconda del modello di pompa)
  • Protezione del motore da surriscaldamenti, sovramperaggi e fase mancante
  • Funzione anti ostruzione



Se la pompa è anche dotata di un sensore di livello opzionale, AquaTronic offre:

  • Un controllo preciso del livello
  • Protezione contro il funzionamento a secco
  • Modalità di risparmio energetico (risparmio ottenuto fermando a secco la pompa e facendola ripartire grazie al sensore di livello)



Programma diagnostico di servizio AquaTronic

Collegando un computer all’unità AquaTronic con un cavo USB si ottiene accesso al programma diagnostico di assistenza, che offre:

dati sullo stato della pompa, cronologia del funzionamento, cronologia dei guasti della pompa, cronologia servizi/manutenzioni della pompa, manuale digitale e documentazione sulle parti di ricambio.



Quadro di controllo AquaPlug e AquaTronic

I quadri di controllo AquaPlug e AquaTronic sono opzioni che si combinano con AquaTronic per offrire funzionalità di allarme e di start/stop addizionali e indicazioni di importanti parametri.

Metodo di avvio e protezione motore

Metodo di avvio e protezione motore

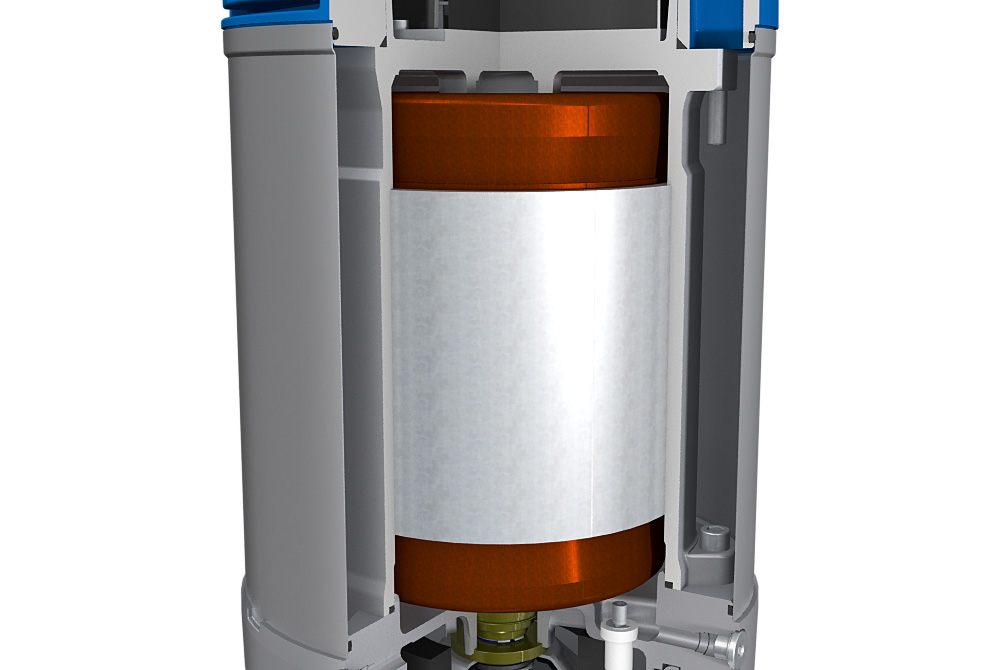

XJC110 AT: L’avviamento progressivo (400 V 50 Hz / 380‑460 V 60 Hz) è integrato con l’unità AquaTronic, dove tre tiristori riducono la corrente d’avviamento a un terzo della corrente nominale. Qui due relè assicurano il senso di rotazione corretto del motore. L’unità AquaTronic monitora la temperatura del motore tramite termistori NTC integrati negli avvolgimenti dello statore, e arresta il motore in presenza di temperatura elevata. Arresterà il motore anche in seguito a un sovramperaggio o se una fase è mancante.

XJC110: Avvio diretto in linea con teleruttore integrato. Le pompe da usare con variatore di frequenza o 1’000 V devono essere dotate di blocco dei terminali invece di teleruttore. Gli interruttori termici (140 °C / 284 °F, ±5) integrati negli avvolgimenti dello statore sono collegati al teleruttore e arrestano la pompa in caso di temperatura elevata.

Curva di mandata

Connessioni per tubo flessibile da 3” (HD standard), 4” (ND standard), 6”
Connessioni filettate G (BSP) da 3”, 4”, 6”
Connessioni filettate NPT da 3”, 4”, 6”
Vantaggi

Utilizzo immediato (Plug and pump)

Può essere connessa senza doversi preoccupare del surriscaldamento. Il teleruttore incorporato e i sensori termici proteggono il motore dal surriscaldamento. Le pompe con unità integrata AquaTronic, regoleranno elettronicamente l’ordine delle fasi, garantendo il senso di rotazione corretto della girante.

Funzionamento affidabile e senza problemi

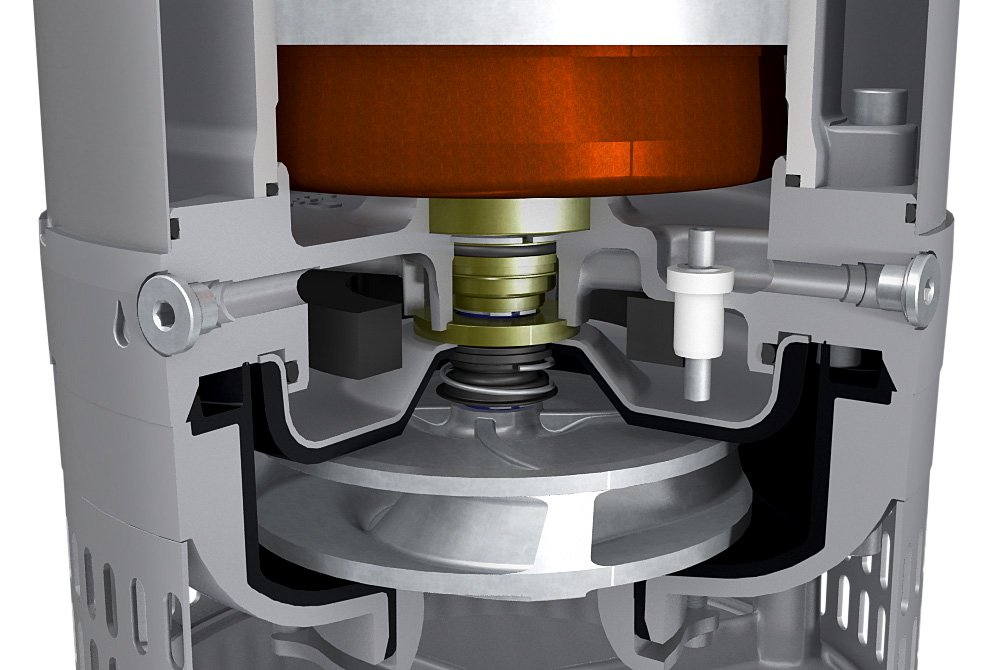

Un corpo esterno doppio e una buona convezione termica consentono un funzionamento continuo a bassi livelli dell’acqua, o a secco, senza danni al motore. La struttura della pompa, la costruzione robusta e i materiali di qualità garantiscono un’elevata resistenza all’usura.

Facilità di manutenzione

La progettazione modulare di questa gamma di pompe riduce i costi assicurando la massima disponibilità della pompa con un magazzino di parti più piccolo. Le condizioni di una pompa dotata di AquaTronic integrato possono essere controllate senza doverla smontare, utilizzando il software di servizio.

Risparmia energia e protegge l’ambiente

Il motore e l’idraulica ad alta efficienza sono combinate con cuscinetti a basso attrito per ridurre le perdite di potenza. In questo modo si riducono i costi energetici totali e si minimizzano le emissioni di CO₂. Utilizza nel corpo olio bianco sicuro per l’ambiente che permette una facile ispezione delle condizioni di tenuta.

50 Hz
Pompa elettrica sommersa  XJC 110
Sommergenza massima 20 m
Classe di protezione IP68
Temperatura max. del liquido pompato alla massima potenza assorbita e in funzionamento continuo 40 °C
Densità media max. 1’100 kg/m3
pH del liquido pompato 5-8
Foro del filtro 7.5 × 22 mm
Numero massimo di avviamenti 30/h
Potenza motore P2 11.8 kW
Velocità 2’920 RPM
Cavo di alimentazione 20 m tipo H07RN8-F
60 Hz
Pompa elettrica sommersa  XJC 110
Sommergenza massima 20 m
Classe di protezione IP68
Temperatura max. del liquido pompato alla massima potenza assorbita e in funzionamento continuo 40 °C
Densità media max. 1’100 kg/m3
pH del liquido pompato 5-8
Foro del filtro 7.5 × 22 mm
Numero massimo di avviamenti 30/h
Potenza motore P2 13.5 kW
Velocità 3’500 RPM
Cavo di alimentazione 20 m tipo H07RN8-F
60 Hz US
Pompa elettrica sommersa  XJC 110
Sommergenza massima 65 piedi
Classe di protezione IP68
Temperatura max. del liquido pompato alla massima potenza assorbita e in funzionamento continuo 104 °F
Densità media max. 0.0397 lb/inch3
pH del liquido pompato 5-8
Foro del filtro 5/16” × 7/8”
Numero massimo di avviamenti 30/h
Potenza motore P2 18 CV
Velocità 3’500 RPM
Cavo di alimentazione 65 piedi tipo AWG
Documentazione

Lista di accessori

Manuale

Applicazioni
  • Drenaggio nei cantieri edili
    Da strade a ponti, da fossi a dighe, i cantieri sono luoghi difficili dove lavorare. I responsabili dei cantieri edili devono avere solide ragioni economiche per l’acquisto di attrezzature. Le nostre pompe di drenaggio sommergibili le offrono.
  • Drenaggio nelle gallerie
    La costruzione di una galleria è un lavoro complesso dove molte variabili devono essere prese in considerazione, e gli allagamenti sono una di queste. Le nostre pompe di drenaggio per acqua e fanghi sono leggere, portatili e funzionano direttamente una volta collegate alla corrente.
