Principais benefícios
  • Os cortadores Wipes Ready™ impedem que os materiais formem tiras longas e voltem a juntar-se no vazão de efluentes
  • Os tambores perfurados previnem a passagem de lenços ou resíduos nos trituradores, enquanto mantêm as taxas de vazão necessárias
  • Protege bombas e outros equipamentos críticos contra entupimentos e danos causados por sólidos difíceis
  • Permite uma instalação simples em canais, poços úmidos e estações de bombeamento
  • Inverte automaticamente para limpar as obstruções; pode ser personalizado para qualquer instalação
Principais aplicações
  • Estações de bombeamento onde é preciso triturar sólidos resistentes
  • Alta vazão na estrutura de entrada de estações’
Principais características
Triturador de dois eixos
  • Consagrada trituração de baixa velocidade e alto torque com dois eixos, capaz de triturar os sólidos mais difíceis
  • Reduz os detritos a partículas menores que as máquinas com eixo único
  • O triturador separa os materiais orgânicos dos inorgânicos na vazão de efluentes
 Tambores rotativos de alta vazão
  • Tambores rotativos de alta vazão para impedir o desvio de sólidos não triturados sem comprometer a vazão
  • Tambores perfurados em aço inoxidável de 12 mm
Monitoramento e controle automatizados
  • Protege bombas e outros equipamentos críticos contra entupimentos e danos causados por sólidos difíceis
  • A detecção de carga automática reduz interrupções e protege o sistema contra danos
  • Adaptável a requisitos personalizados e sistemas SCADA
  • Armazena dados operacionais
Tecnologia Wipes Ready™
  • Disponíveis com a tecnologia Wipes Ready, que impede que os materiais formem tiras longas e voltem a juntar-se na vazão de efluentes
Custos operacionais reduzidos
  • Sistemas de bombeamento desimpedidos proporcionam ciclos de operação mais curtos das bombas e custos menores com eletricidade

Materiais
  • Tambor rotativo: aço inoxidável
  • Cortadores e espaçadores: aço temperado
  • Eixos: aço temperado
  • Estruturas terminais, tampas e trilhos laterais: ferro dúctil
  • Faces das vedações: carboneto de tungstênio
  • Estrutura de canal: aço inoxidável
Série CMD

O CMD Channel Monster protege as bombas e outros equipamentos sensíveis ao captar e triturar os sólidos de esgoto mais resistentes em sistemas de alta vazão. Utiliza um tambor rotativo para captar os sólidos e direcioná-los para um triturador potente, de dois eixos, baixa velocidade e binário elevado, concebido para triturar os sólidos mais resistentes que normalmente causam os problemas de esgotos.

  • Eixos sextavados: 50 mm
  • Motor: Padrão 4 kW; redutor de 25:1
  • Tamanho dos cortadores: 120 mm de diâmetro
  • Pressão máxima de trabalho a seco com vedação: 10,3 bares
  • Tambor perfurado: Aço inoxidável 12,7 mm

Modelo de canal aberto com tambor único

Modelos com tambor único Altura da unidade, apenas triturador
mm
Vazão máxima1
m3/h
CMD1810-XD2.0 775 421
CMD2410-XD2.0 918 603
CMD3210-XD2.0 1 118 873
CMD4010-XD2.0 1 318 1 152
CMD5010-XD2.0 1 572 1 525
CMD6010-XD2.0 1 835 1 922
1. Vazão baseada em condições ideais de canal. Consulte a fábrica para análise da aplicação.
Série CDD 2.0

O CDD 2.0 Channel Monster protege as bombas e outros equipamentos sensíveis ao captar e triturar os sólidos de esgoto mais resistentes, em sistemas de alta vazão. Utiliza dois tambores rotativos para captar os sólidos e direcioná-los para um triturador de dois eixos potente, de baixa velocidade e torque elevado, concebido para triturar os sólidos mais resistentes que normalmente causam os problemas de esgotos.

  • Eixos sextavados: 50 mm
  • Motor: Padrão 4 kW; redutor de 25:1
  • Tamanho dos cortadores: 120 mm de diâmetro
  • Pressão máxima de trabalho a seco com vedação: 10,3 bares
  • Tambores perfurados: Aço inoxidável 12,7 mm

Modelo de canal aberto de tambor duplo

Modelos com dois tambores Altura da unidade, apenas triturador
mm
Vazão máxima1
m3/h
CDD1810-XD2.0 775 591
CDD2410-XD2.0 918 852
CDD3210-XD2.0 1 118 1 242
CDD4010-XD2.0 1 318 1 650
CDD5010-XD2.0 1 572 2 195
CDD6010-XD2.0 1 835 2 778
CDD2416-XD2.0 918 1 126
CDD3216-XD2.0 1 118 1 669
CDD4016-XD2.0 1 318 2 247
CDD5016-XD2.0 1 572 3 030
CDD6016-XD2.0 1 835 3 876
CDD3220-XD2.0 1 118 2 612
CDD4020-XD2.0 1 318 3 443
CDD5020-XD2.0 1 572 4 549
CDD6020-XD2.0 1 835 5 729
1. Vazão baseada em condições ideais de canal. Consulte a fábrica para análise da aplicação.
Série CDD 2.5/3.0

O CDD 2.5/3.0 Channel Monster protege as bombas e outros equipamentos sensíveis ao captar e triturar os sólidos de esgoto mais resistentes em sistemas de alta vazão. Utiliza dois tambores rotativos para captar os sólidos e direcioná-los para um triturador de dois eixos potentes, de baixa velocidade e torque elevado, concebido para triturar os sólidos mais resistentes que normalmente causam os problemas de esgotos.

  • Eixos sextavados: 64 mm e 76 mm
  • Motor: Padrão 7,5 kW ou 11 kW; redutor de 35:1
  • Tamanho dos cortadores: Diâmetro de 191 mm e 222 mm
  • Pressão máxima de trabalho a seco com vedação: 10,3 bares
  • Tambores perfurados: Aço inoxidável 12,7 mm

Modelo de canal aberto de tambor duplo

Tambor duplo
modelos
Altura da unidade, apenas triturador
mm
Vazão máxima1
m3/h
CDD4010-XD2.5 1 449 1 650
CDD5010-XD2.5 1 695 2 195
CDD6010-XD2.5 1 965 2 778
CDD4016-XD2.5 1 449 2 247
CDD5016-XD2.5 1 695 3 030
CDD6016-XD2.5 1 965 3 876
CDD4020-XD2.5 1 449 3 443
CDD5020-XD2.5 1 695 4 549
CDD6020-XD2.5 1 965 5 729
CDD9020-XD3.0 2 875 9 305
1. Vazão baseada em condições ideais de canal. Consulte a fábrica para análise da aplicação.
Opções

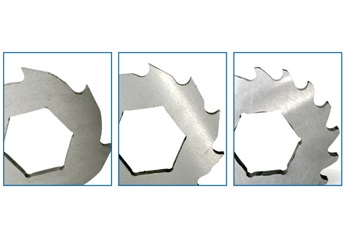

Cortadores

  • Opções de 7, 11 e 17* dentes

* Cortadores serrilhados™ Wipes Ready

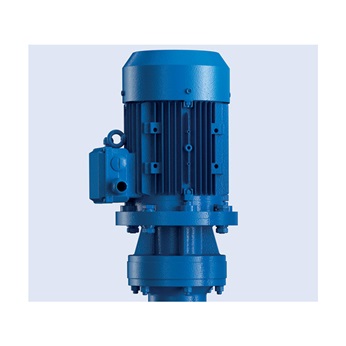

Opções de motor

  • Acionamento único ou sistema de acionamento múltiplo
  • Motor IP55 TEFC, padrão
  • Motor IP55 TEFC para ATEX: (Ex d IIC T4), opcional
  • Motor submersível IP68 ATEX: (Ex de IIB T4), opcional

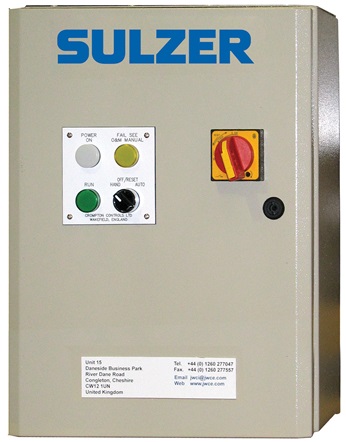

Apresentado painel representativo. O painel real pode variar para cumprir os requisitos de aplicação.

Controlador inteligente

  • O sistema de controle de deteção de carga por sensor com reversão automática para eliminar obstruções
  • Caixas IP65 de aço inoxidável ou aço macio com revestimento em pó

Estruturas personalizadas para poço úmido

  • Trilhos de aço inoxidável tornam a instalação e a retirada do Channel Monster simples e rápidas, mesmo em estações de bombeamento profundas ou estreitas
  • As estruturas incluem a opção de aço inoxidável

Grades de barra de transbordamento

Barras de aço inoxidável são fixadas na estrutura ou subcanal e aumentam a capacidade de transbordo






Disponibilidade de recursos Wipes Ready™
Tambor único CMD-XD 2.0
Channel Monster

Tambor duplo CDD-XD 2.0
Channel Monster

Cortadores Wipes Ready com 17 dentes Opcional Opcional
Trilhos laterais Delta P Sim
Controle de corte otimizado Sim Sim
Tambores perfurados de 12,7 mm Sim Sim


Tecnologia Wipes Ready

Os trituradores de esgoto Channel Monster incorporam a tecnologia exclusiva WipesReady™. Essa tecnologia foi concebida para capturar todos os panos/trapos no efluente e picá-los em pedaços pequenos de modo a que não voltem a enrolar-se causando problemas nos sistemas de esgotos.

Os trituradores de esgoto Channel Monster estão equipados com as seguintes tecnologias Wipes Ready:

  • Cortadores Wipes Ready – Uma combinação de cortadores serrilhados e espaçadores recartilhados cortam os panos em duas direções. Isso resulta em partículas menores que não conseguem recombinar-se a jusante.
  • Trilhos laterais Delta P – direcionam os sólidos diretamente para os cortadores, sem sacrificar a vazão, e evitam a acumulação de detritos no triturador
  • Controle de corte otimizado (OCC – Optimized Cut Control) – A razão de transmissão do OCC otimiza a velocidade dos eixos para aprimorar a ação de corte e limpeza dos cortadores, o que, por sua vez, melhora o desempenho e a vida útil do triturador.
Estudos de caso e artigos
Vídeos
Aplicações
  • Estação de bombeamento de entrada
    Estações de bombeamento de entrada são semelhantes a grandes estações de bombeamento terminais. Dependendo da profundidade do esgoto de entrada, as cabeças de elevação podem variar de cerca de 2 a 30 metros. Para evitar cargas de choque hidráulico, que impactam negativamente o processo biológico, as estações muitas vezes fazem uso de unidades de velocidade variável e/ou várias bombas em paralelo.
  • Tanque de tamponamento do lodo
    O tanque de tamponamento do lodo pode ser usado para uma série de finalidades. A aplicação mais comum é a mistura e homogeneização do lodo primário, secundário ou digerido altamente concentrado. A solução usada para misturar o lodo em si ou para misturar o lodo com os produtos químicos de espessamento dosados depende do projeto e do volume do tanque de tamponamento do lodo. Os misturadores submersíveis modelo ABS XRW e RW, bem como o modelo de agitador Scaba, podem ser utilizados para oferecer uma mistura altamente eficiente. O deslocamento positivo, as bombas de transferência de cavidade progressivas e trituradores Muffin Monster™ são utilizados para redução de sólidos e transferência de lodo da alimentação de lodo para o processo de desidratação de lodo.
  • Transferência e manejo de lodo
    Bombas, misturadores, trituradores e agitadores Sulzer são utilizados para condicionar, transferir, misturar e processar lodo. Nossa cavidade progressiva, a variedade de bombas de deslocamento positivo, fornecem uma velocidade de fluxo quase contínuo com capacidade de elevação de sucção, para lidar com todos os tipos de processos de lodo e incrustação não newtonianos, tipicamente exigidos dentro da estação de tratamento de águas residuais. As características de manutenção no local asseguram que qualquer tempo de parada do processo, devido à mudança dos componentes de desgaste, seja mantido ao mínimo. Os trituradores Muffin Monster™ protegem o equipamento a jusante. O lodo condicionado por trituradores não obstrui válvulas, trocadores de calor, digestores, centrífugas e outros equipamentos na linha de lodo.
