Hauptmerkmale
  • Wipes Ready™ Schneidräder verhindern die Bildung von langem Schnittgut und eine erneute Verzopfung im Abwasserstrom.
  • Die perforierten Trommeln verhindern, dass unzerteilte Tücher oder auf dem Zerkleinerer befindliche Ablagerungen weitergeleitet werden, ohne dabei die Durchflussmenge zu verringern.
  • Schützt Pumpen und andere kritische Ausrüstung vor kostspieligen Verstopfungen und Schäden durch hartnäckige Feststoffe
  • Problemlose Installation in Kanälen, bei der Nassaufstellung und in Pumpstationen
  • Automatische Richtungänderung um Verstopfungen entgegenzuwirken; kann an jede Installation angepasst werden
Hauptanwendungen
  • Pumpstationen, in denen hartnäckige Feststoffe zerkleinert werden müssen
  • Hohe Volumenströme in den Einlaufpumpwerken von Kläranlagen
Schlüsselmerkmale
Doppelwellenzerkleinerer
  • Bewährte Zerkleinerung bei geringer Geschwindigkeit und hohem Drehmoment, um auch die hartnäckigsten Feststoffe zu zerkleinern
  • Die entstehenden Partikel sind kleiner als bei Geräten mit einer Welle
  • Beim Zerkleinern werden organische und anorganische Stoffe im Abwasserstrom voneinander getrennt
 Siebtrommeln für hohen Durchfluss
  • Siebtrommeln für hohen Durchfluss, um das Entweichen nicht zerkleinerter Feststoffe zu verhindern, ohne den Durchfluss zu beeinträchtigen
  • Edelstahl Siebtrommel mit 12,7 mm Perforation
Automatische Überwachung und Steuerung
  • Schützt Pumpen und andere kritische Ausrüstung vor kostspieligen Verstopfungen und Schäden durch hartnäckige Feststoffe
  • Automatisches Lasterfassung sorgt für weniger Stillstandzeiten und schützt das System vor Schäden
  • An kundenspezifische Anforderungen und SCADA-Systeme anpassbar
  • Betriebsdatenspeicherung
Wipes Ready™ Technologie
  • Wipes Ready Technologie verfügbar, um langes Schnittgut und erneute Zusammenballungen im Abwasserstrom zu verhindern
Verminderte Betriebskosten
  • Freie Rohre und Pumpen verkürzen die Arbeitszyklen für die Pumpen und senken die Stromkosten.

Werkstoffe
  • Rotierende Siebtrommel: Edelstahl
  • Schneidräder und Distanzringe: gehärteter legierter Stahl
  • Wellen: gehärteter Stahl
  • Gehäuse, Abdeckungen und Seitenschienen: duktiles Gusseisen
  • Gleitflächen: Wolframcarbid
  • Kanalrahmen: Edelstahl
CMD-Serie

Das CMD Channel Monster schützt Pumpen und andere gefährdete Ausrüstung in Abwassersystemen mit hohen Volumenströmen, indem es selbst die zähesten Feststoffe erfasst und zerkleinert. Es verfügt über eine rotierende Trommel, die Feststoffe erfasst und dem leistungsstarken Doppelwellenzerkleinerer zuführt. Dank seiner niedrigen Drehzahl und seinem hohen Drehmoment werden selbst zäheste Feststoffe zerkleinert, die sonst typischerweise Abflussprobleme verursachen.

  • Sechskantwellen: 50 mm
  • Motor: Standard 4,0 kW; 25:1 Untersetzung
  • Schneidräder: 120 mm Durchmesser
  • Max. Betriebsdruck Gleitringdichtung: 10,3 bar
  • Perforierte Trommel: 12,7 mm Edelstahl

Kanalzerkleinerer mit Einzeltrommel

Modelle mit Einzeltrommel Gerätehöhe, nur Zerkleinerer
(mm)
Max. Volumenstrom1
m3/h
CMD1810-XD2.0 775 421
CMD2410-XD2.0 918 603
CMD3210-XD2.0 1.118 873
CMD4010-XD2.0 1.318 1.152
CMD5010-XD2.0 1.572 1.525
CMD6010-XD2.0 1.835 1.922
1. Durchfluss bei optimalen Kanalbedingungen. Für eine Analyse der Anwendung wenden Sie sich bitte an den Hersteller.
CDD 2.0-Serie

Das CDD 2.0 Channel Monster schützt Pumpen und andere gefährdete Ausrüstung in Abwassersystemen mit hohen Volumenströmen, indem es selbst die zähesten Feststoffe erfasst und zerkleinert. Es verfügt über zwei rotierende Trommeln, die Feststoffe erfassen und dem leistungsstarken Doppelwellenzerkleinerer zuführen. Dank seiner niedrigen Drehzahl und seinem hohen Drehmoment werden selbst zäheste Feststoffe zerkleinert, die sonst typischerweise Abflussprobleme verursachen.

  • Sechskantwellen: 50 mm
  • Motor: Standard 4,0 kW; 25:1 Untersetzung
  • Schneidräder: 120 mm Durchmesser
  • Max. Betriebsdruck Gleitringdichtung: 10,3 bar
  • Perforierte Trommeln: 12,7 mm Edelstahl

Kanalzerkleinerer mit Doppeltrommel

Modelle mit Doppeltrommel Gerätehöhe, nur Zerkleinerer
(mm)
Max. Durchflussmenge1
m3/h
CDD1810-XD2.0 775 591
CDD2410-XD2.0 918 852
CDD3210-XD2.0 1.118 1.242
CDD4010-XD2.0 1.318 1.650
CDD5010-XD2.0 1’572 2.195
CDD6010-XD2.0 1.835 2.778
CDD2416-XD2.0 918 1.126
CDD3216-XD2.0 1.118 1.669
CDD4016-XD2.0 1.318 2’247
CDD5016-XD2.0 1.572 3.030
CDD6016-XD2.0 1.835 3.876
CDD3220-XD2.0 1.118 2.612
CDD4020-XD2.0 1.318 3.443
CDD5020-XD2.0 1.572 4.549
CDD6020-XD2.0 1.835 5.729
1. Durchfluss bei optimalen Kanalbedingungen. Für eine Analyse der Anwendung wenden Sie sich bitte an den Hersteller.
CDD 2.5/3.0-Serie

Das CDD 2.5/3.0 Channel Monster schützt Pumpen und andere gefährdete Ausrüstung in Abwassersystemen mit hohem Feststoffanteil und hohen Volumenströmen, indem es selbst die zähesten Feststoffe erfasst und zerkleinert. Es verfügt über zwei rotierende Trommeln, die Feststoffe erfassen und dem leistungsstarken Doppelwellenzerkleinerer zuführen. Dank seiner niedrigen Drehzahl und seinem hohen Drehmoment werden selbst zäheste Feststoffe zerkleinert, die sonst typischerweise Abflussprobleme verursachen.

  • Sechskantwellen: 64 mm und 76 mm
  • Motor: Standard 7,5 kW oder 11 kW; 35:1 Untersetzung
  • Schneidräder: 191 mm und 222 mm Durchmesser
  • Max. Betriebsdruck Gleitringdichtung: 10,3 bar
  • Perforierte Trommeln: 12,7 mm Edelstahl

Kanalzerkleinerer mit Doppeltrommel

Doppeltrommel
Modelle
Gerätehöhe, nur Zerkleinerer
(mm)
Max. Durchflussmenge1
m3/h
CDD4010-XD2.5 1.449 1.650
CDD5010-XD2.5 1’695 2.195
CDD6010-XD2.5 1.965 2.778
CDD4016-XD2.5 1.449 2.247
CDD5016-XD2.5 1’695 3.030
CDD6016-XD2.5 1.965 3.876
CDD4020-XD2.5 1.449 3.443
CDD5020-XD2.5 1.695 4.549
CDD6020-XD2.5 1.965 5.729
CDD9020-XD3.0 2.875 9.305
1. Durchfluss bei optimalen Kanalbedingungen. Für eine Analyse der Anwendung wenden Sie sich bitte an den Hersteller.
Optionen

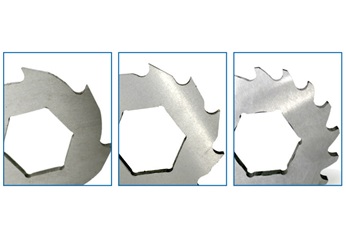

Schneidräder

  • Optional mit 7, 11, und 17* Zähnen

* Wipes Ready™ Schneidrädern

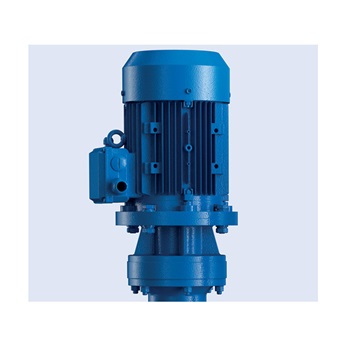

Motoroptionen

  • Einzel- oder Multidrive-System
  • IP55 TEFC Motor, Standard
  • IP55 TEFC Motor für ATEX: (Ex d IIC T4), optional
  • IP68 Tauchmotor ATEX: (Ex de IIB T4), optional

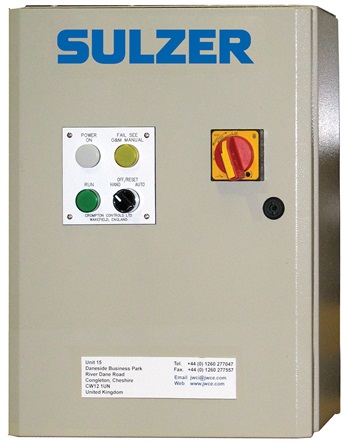

Die abgebildete Steuerung dient nur zu Darstellungszwecken. Die tatsächliche Steuerung kann den Anforderungen der jeweiligen Anwendung entsprechend von dieser Darstellung abweichen.

Intelligente Steuerung

  • Überwachung der Motorlast sorgt für eine automatische Richtungsänderung, um Blockierungen entgegenzuwirken
  • Gehäuse aus pulverbeschichtetem Stahl oder Edelstahl gemäß IP65

Kundenspezifische Rahmen für Nassaufstellung

  • Dank der Führungsschienen aus Edelstahl ist die Installation und der Service des Channel Monster einfach und schnell, selbst in tiefen oder schmalen Pumpstationen.
  • Rahmen optional in Edelstahl verfügbar

Überlaufrechen

Am Rahmen oder Zwischenkanal befestigte Edelstahlstäbe sorgen für zusätzliche Überlaufkapazität.






Wipes Ready™ Funktionalität verfügbar
CMD-XD 2.0 mit Einzeltrommel
Channel Monster

CDD-XD 2.0 mit Doppeltrommel
Channel Monster

17-zahnige Wipes Ready Schneidräder Optional Optional
Delta P Seitenschienen Ja
Optimierte Schnittsteuerung Ja Ja
Siebtrommeln mit 12,7 mm-Perforation Ja Ja


Wipes Ready Technologie

Channel Monster Abwasserzerkleinerer bieten die einzigartige Wipes Ready Technologie. Sie ist dazu ausgelegt, sämtliche im Abwasserstrom befindlichen Tücher zu erfassen und in winzige Teile zu zerschneiden, die so klein sind, dass erneute Zusammenballungen oder Verzopfungen in den Abwassersystemen verhindert werden.

Die in den Channel Monster Abwasserzerkleinerern eingesetzten Wipes Ready Technologien umfassen:

  • Wipes Ready Schneidräder – eine Kombination aus gezahnten Schneidrädern und geriffelten Abstandshalter zertrennt Tücher in zwei Richtungen. Eine Wiederverzopfung der dabei entstehenden kleineren Teilchen ist unmöglich.
  • Delta P Seitenschienen – lenken Feststoffe ohne Beeinträchtigung des Durchflusses zu den Schneidrädern und verhindern, dass sich im Zerkleinerer Rückstände ablagern.
  • Optimierte Schnittkontrolle (OCC) – die OCC-Untersetzung optimiert die Wellendrehzahlen, um den Schneidevorgang und die Reinigung der Schneidräder zu verbessern, was wiederum mehr Leistung und eine längere Lebensdauer des Zerkleinerers bedeutet.
Fallstudien und Artikel
  • CMD3210 Channel Monster™ für Abwasserpumpstation
    Zwei in der Mosside Sewage Pump Station in Schottland installierte Channel Monster™-Abwasserzerkleinerer schützen die Pumpen und setzen kostbare Bedienerzeit frei.

  • CDD Channel Monster™ auf einer Kläranlage
    Erfahren Sie, wie CDD Channel Monster™ die nordirische Abwasseraufbereitungsanlage in Moygashel dabei unterstützt haben, die Feinsiebbänder und Verdichtersiebe zu schützen.

  • CDD Channel Monster™ in Abwasserpumpstation
    Die Pumpstation in Billerica, Massachusetts, installierte ein CDD Channel Monster™ mit Wipes Ready® Technologie, um seine Ausrüstung vor übermässiger Beanspruchung, Schäden und ungeplanten Wartungsmassnahmen zu schützen.

  • Fallstudien
    Überall dort, wo Flüssigkeiten gepumpt, gemischt, kontrolliert oder aufgetragen werden, sind wir da. Sehen Sie, wie unsere Lösungen Mehrwert für unsere Kunden schaffen und erfahren Sie, wie wir Ihre Pump- und Mischprozesse effizienter und profitabler gestalten können.
Videos
Anwendungen

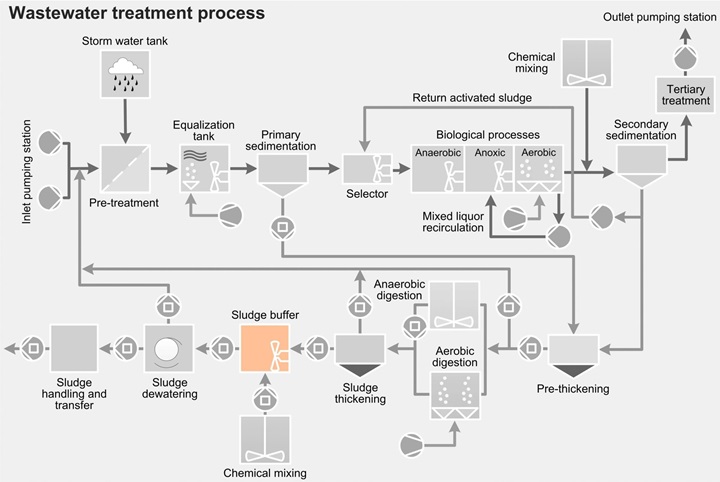

  • Schlammpufferbecken
    Das Schlammpufferbecken lässt sich vielfältig einsetzen. Die häufigste Anwendung ist das Mischen und die Homogenisierung von hochbelastetem Primär-, Sekundär- oder Faulschlamm. Die Lösung, die für das Mischen des Schlamms selbst oder das Mischen des Schlamms mit einer dosierten Chemikalie zur Eindickung verwendet wird, ist abhängig von der Bauweise und dem Volumen des Schlammpufferbeckens. Die Tauchmotorrührwerke Typ ABS XRW und RW sowie das Scaba Rührwerk können für hocheffiziente Mischvorgänge eingesetzt werden. Exzenterschnecken- und Verdrängungspumpen werden gemeinsam mit Muffin Monster™ Zerkleinerern zur Zerkleinerung von Feststoffen und für die Schlammförderung von der Schlammeinspeisung bis zum Schlammentwässerungsprozess verwendet.
  • Schlammverarbeitung und -förderung
    Pumpen, Zerkleinerer und Rührwerke von Sulzer werden verwendet, um Schlamm zu fördern, mischen und zu verarbeiten. Unsere Exzenterschnecken- und Verdrängungspumpen bieten nahezu konstante Durchflussraten mit Saughöhenkapazität, um jede Art nicht-Newtonschen Schlamms und Feststoffe zu verarbeiten, was in Kläranlagen üblicherweise vorausgesetzt wird. Durch Funktionen für die Wartung vor Ort werden Stillstandzeiten aufgrund des Austauschs von Verschleißteilen auf ein Minimum reduziert. Die Muffin Monster™ Zerkleinerer schützen die nachgelagerte Ausrüstung. Da die Zerkleinerer den Schlamm aufbereiten, wird das Verstopfen von Ventilen, Wärmetauschern, Faulbehältern, Zentrifugen oder anderer Ausrüstung in der Schlammverarbeitung verhindert.
  • Zulaufpumpstation
    Zulaufpumpstationen sind in gewisser Weise mit grossen Hauptpumpwerken vergleichbar. Abhängig von der Tiefe des Zulaufkanals können die Förderhöhen zwischen 2 und 30 Meter variieren. Um hydraulische Stosslasten zu vermeiden, die sich negativ auf den biologischen Prozess auswirken, arbeiten die Anlagen häufig mit drehzahlgeregelten und/oder mehreren parallel geschalteten Pumpen.
