Вертикальный насос охлаждающей воды SJT/SJM CWP

Насос охлаждающей воды для подачи больших объемов, выполняемый под заказ

Насосы SJT/SJM CWP — это вертикальные насосы для подачи больших объемов воды, изготовляемые под заказ для промышленных нужд и приямков, оснащенные полуоткрытыми или закрытыми литыми рабочими колесами диаметром от 650 мм. Их основное предназначение — подача охлаждающей воды на тепловых электростанциях и электростанциях комбинированного цикла; также могут применяться для водоснабжения и других отраслях.

Основные преимущества
  • Высокий КПД.
  • Современная сварная конструкция всасывающей горловины и корпус c противовихревыми ребрами обеспечивают стабильность рабочих характеристик насоса.
  • Полуоткрытая или закрытая литая конструкция рабочего колеса обеспечивает простоту установки и оптимальную эффективность.
  • Сегментированная конструкция углового патрубка позволяет добиться оптимального КПД насоса.
  • Полностью съемная конструкция (как дополнительная опция) позволяет снизить нагрузку на подъемный кран и облегчить техобслуживание.
Основные области применения

Насос SJT/SJM CWP специально предназначен для применения в качестве циркуляционного насоса в следующих областях:

  • Подача охлаждающей воды на муниципальных тепловых электростанциях, атомных электростанциях, газотурбинных электростанциях комбинированного цикла и промышленных электростанциях
  • Водоснабжение
  • Орошение
  • Системы защиты от наводнений и канализация
  • Водоочистка общего назначения
  • Подача охлаждающей воды для нефтепереработки и перекачка морской воды для испарителей открытого типа в терминалах регазификации сжиженного природного газа
Особенности и преимущества

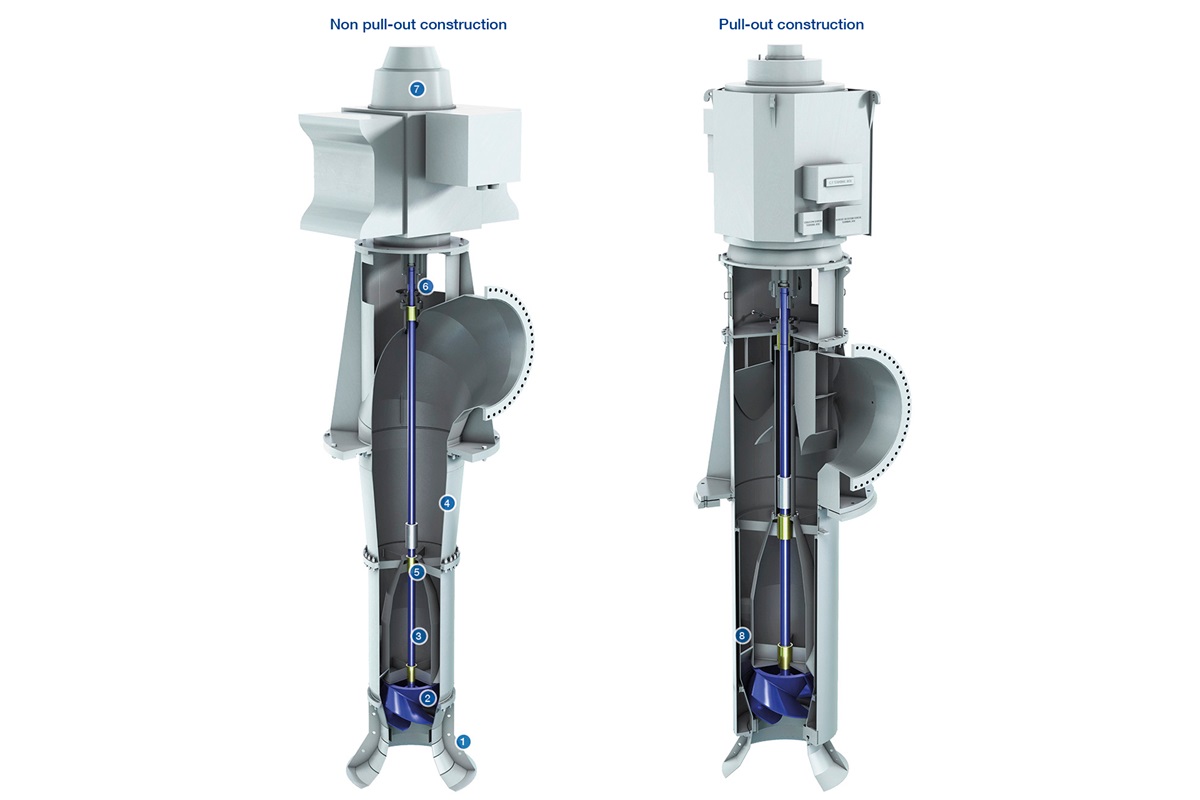

1. Современная сварная конструкция всасывающей горловины и корпуса
  • Встроенные противовихревые ребра обеспечивают стабильность рабочих характеристик насоса.
  • Для выбора насоса с оптимальным КПД под заказ изготавливается корпус любого диаметра.
2. Современная полуоткрытая или закрытая литая конструкция рабочего колеса

Оптимальная гидравлическая эффективность с высоким КПД. Сварная конструкция рабочего колеса в качестве опции.

3. Вал, изготавливаемый под заказ
  • Размеры определяются индивидуально из расчета на максимальный крутящий момент. В стандартную комплектацию входят защитные втулки вала.
  • Промежуточный вал, присоединяемый с помощью втулочных муфт, шпилек и разрезных колец, облегчает обслуживание.
4. Сборная конструкция колонны и напорного патрубка
  • Колонны имеют опорные устройства для улучшения жесткости конструкции.
  • Сегментированная конструкция углового патрубка позволяет добиться оптимального КПД насоса.
  • Расположение напорного патрубка выше или ниже уровня земли для соответствия требованиям места эксплуатации и облегчения обслуживания.



5. Смазываемые перекачиваемой средой радиальные подшипники
  • В стандартной комплектации в направляющем аппарате/на трансмиссионном валу используются подшипниковые втулки из цельного каучука (фенольный полимер); возможны другие варианты материального исполнения.
  • Для повышения устойчивости ротора в направляющем аппарате применены две подшипниковые втулки.
6. Сальниковое уплотнение вала

Надежность уплотнения и простота технического обслуживания.

7. Упорный подшипник

Упорный подшипник устанавливается в насосе или в двигателе.

8. Полностью съемная конструкция (опционально)
  • Позволяет снизить нагрузку на подъемный кран.
  • Значительно сокращает время проведения техобслуживания.

Эксплуатационные характеристики
50 Гц 60 Гц
Диаметр рабочего колеса До 1920 мм До 1,9 м
Подача До 90 000 м3 До 24 983,7 л/с
Напор До 60 м До 61 м
Давление До 8,6 бар До 8,6 бара
Температура До 50 oC До 50 oС
Диапазон производительности

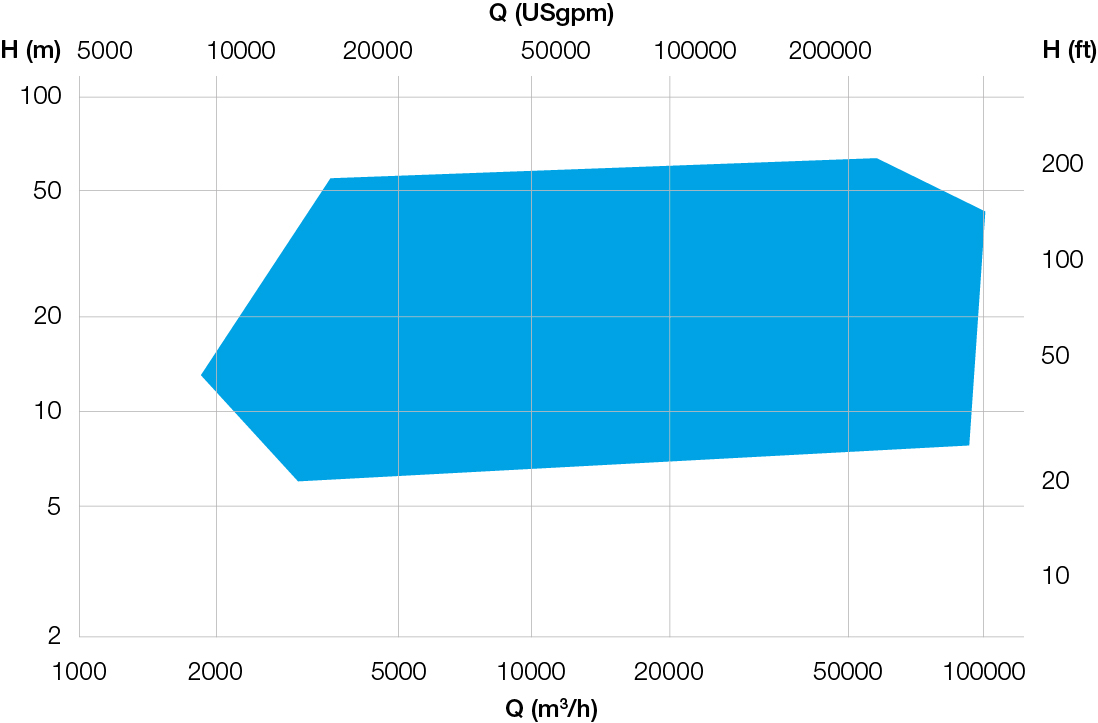

Диапазон производительности, 50 Гц

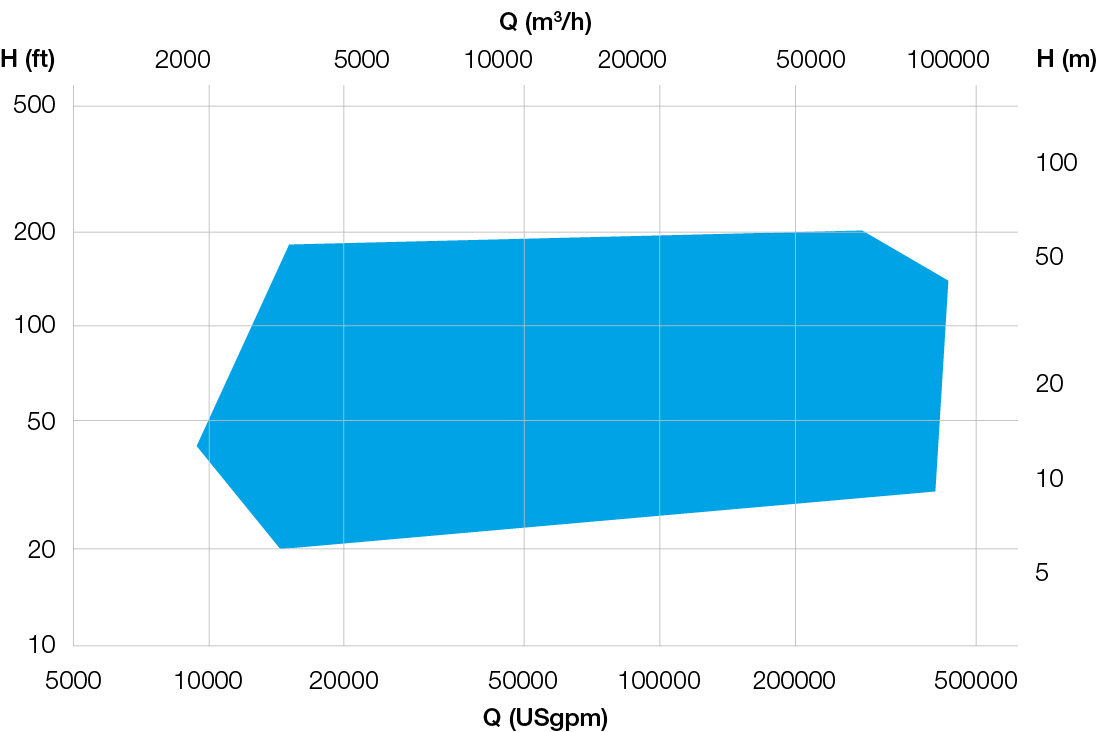

Диапазон производительности, 60 Гц
Материалы
Деталь насоса Материал
Корпус Сварная углеродистая сталь, аустенитная сталь, дуплексная или супердуплексная сталь
Рабочее колесо Хромистая сталь, аустенитная сталь, дуплексная или супердуплексная сталь
Вал Хромистая сталь, аустенитная сталь, дуплексная или супердуплексная сталь
Колонна и напорный патрубок Сварная углеродистая сталь, аустенитная сталь, дуплексная или супердуплексная сталь
Варианты конструкции

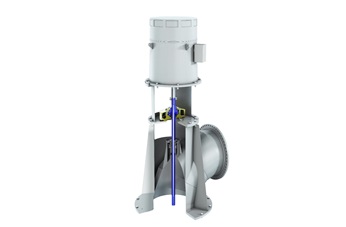

Узел упорных подшипников
Узел упорных подшипников

  • Сконструированы для компенсации направленного вниз осевого усилия, создаваемого насосом, а также любых осевых усилий, направленные вверх.
  • Гибкая муфта упрощает процедуру технического обслуживания торцового уплотнения и упорного подшипника.
  • Цельный сварной корпус опоры двигателя закреплен на напорном корпусе и обеспечивает защиту подшипника и опору двигателя.

К дополнительным опциям относятся защита от песчаных бурь, специальные средства для охлаждения и система смазки с масленкой постоянного уровня.

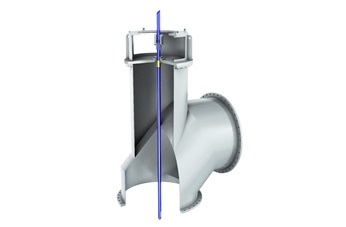

Расположение напорного патрубка ниже уровня земли
Расположение напорного патрубка ниже уровня земли

  • Поставляется с сегментированной конструкцией углового патрубка, позволяющей добиться оптимального КПД насоса.
  • Сегментированная конструкция углового патрубка может быть изготавлена из различных материалов в зависимости от требований заказчика.
  • Напорный патрубок может иметь может иметь как простое, так и фланцевое присоединение
  • Опора двигателя монтируется над уровнем земли и рассчитана на поддержание веса двигателя
Области применения
  • Водоснабжение
    Соответствие строгим современным требованиям к процессам забора воды, осаждения, обработки ила, тонкой фильтрации и распределения воды.
  • Насос охлаждающей воды (CWP) для электростанций, работающих на газе
    Насосы охлаждающей воды (CWP) обеспечивают подачу пресной воды для охлаждения отработанного пара в конденсаторе и перекачивают ее обратно в мокрую градирню или к выходу открытой системы охлаждения. Основная характеристика таких насосов — их высокая подача. На средних и крупных газовых электростанциях комбинированного цикла используются насосы охлаждающей воды вертикального колонного типа. На малых электростанциях в качестве насосов охлаждающей воды также могут использоваться горизонтальные насосы с горизонтальным разъемом корпуса
  • Насос охлаждающей воды для угольных и нефтяных электростанций
    Насосы охлаждающей воды (CWP) обеспечивают подачу пресной воды для охлаждения отработанного пара в конденсаторе и перекачивают ее обратно в мокрую градирню или к выходу открытой системы охлаждения. Основная характеристика таких насосов — их высокая подача. На средних и крупных угольных и нефтяных электростанциях используются насосы охлаждающей воды вертикального колонного типа. В малых угольных и нефтяных электростанциях для собственных нужд в качестве насосов охлаждающей воды также могут использоваться горизонтальные насосы с горизонтальным разъемом корпуса
  • Электростанции
    Широкий ассортимент продукции компании Sulzer позволяет максимально увеличить производительность и надежность вашей электростанции на твердом органическом биотопливе, твердых промышленных или муниципальных биоотходах и на жидком или газообразном органическом биотопливе.
