Bomba vertical para agua de refrigeración SJT/SJM CWP

Bomba para agua de refrigeración de gran caudal diseñada a medida

Las SJT/SJM CWP son bombas verticales de gran caudal específicamente diseñadas para cada proyecto de bombeo industrial y diseño de cántara. Equipadas con impulsores de fundición semiabiertos o cerrados disponibles con diámetros a partir de 650 mm (26”) y 75 nq (Ns 3'870). Principalmente diseñadas como bombas para agua de refrigeración en centrales térmicas y plantas de ciclo combinado, pero también se pueden utilizar en el sector del agua u otras industrias.

Ventajas
  • Alto rendimiento de la bomba
  • Campana de aspiración y cuerpo de fabricación moderna que incorpora rompedores de torbellino para conseguir una curva de rendimiento estable
  • Diseño de impulsor de fundición semiabierto o cerrado para un mejor ajuste y una eficiencia óptima
  • Codo segmentado para optimizar la eficiencia de la bomba
  • Opcional: Rotor completamente extraíble para reducir el tamaño de la grúa y facilitar el mantenimiento
Aplicaciones

La bomba SJT/SJM CWP está específicamente diseñada como bomba para agua de circulación en las siguientes aplicaciones:

  • Bomba para agua de refrigeración en centrales térmicas, nucleares, eléctricas de ciclo combinado de combustión de gas y centrales eléctricas industriales
  • Suministro de agua
  • Riego
  • Control de inundaciones y drenaje
  • Servicios generales de agua
  • Bomba para agua de refrigeración en refinerías y bomba de captación de agua de mar para vaporizadores abiertos en terminales de regasificación de GNL

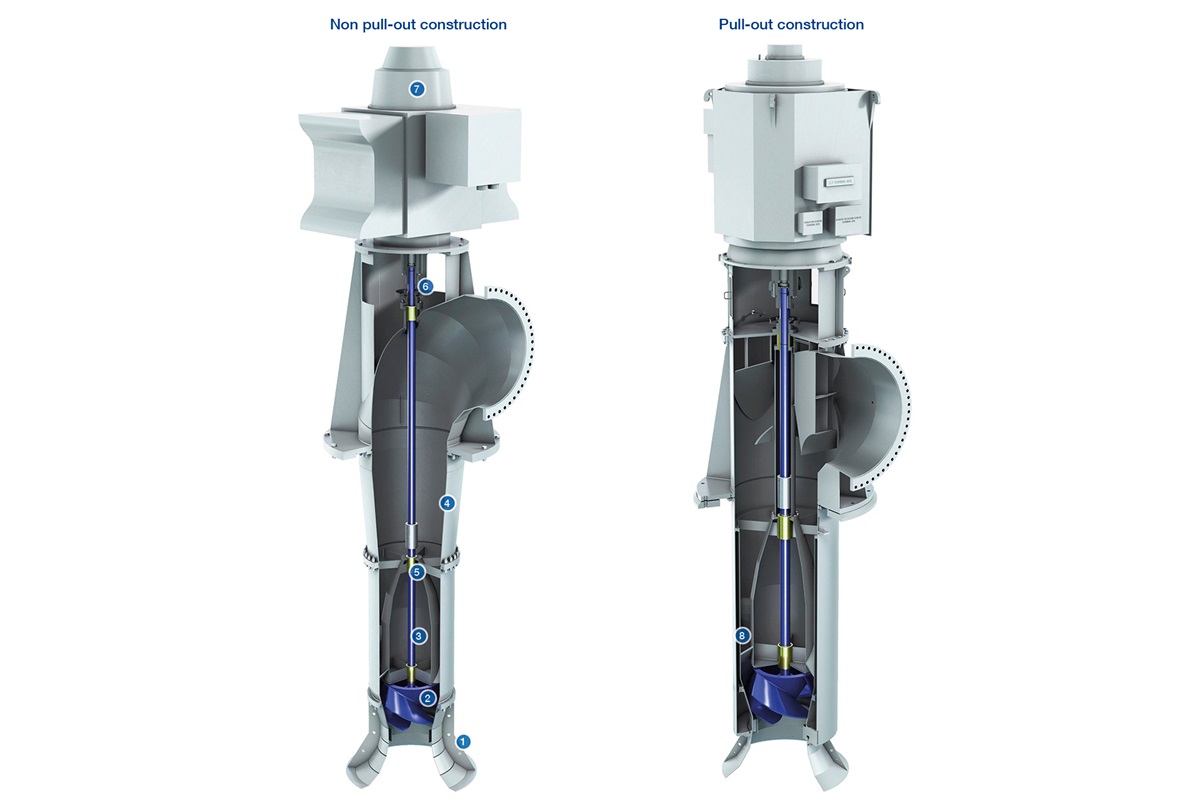

Características y ventajas
1. Campana de aspiración y cuerpo de fabricación moderna
  • Incorporación de estabilizadores de flujo para conseguir una curva de rendimiento estable
  • Diámetro de cuerpo a medida para optimizar la selección y eficiencia de la bomba
2. Diseño moderno de impulsor de fundición semiabierto o cerrado

Mejor ajuste hidráulico y eficiencia óptima. Construcción de impulsores fabricados opcional

3. Eje de bomba dimensionado a medida
  • Dimensionado para un par máximo. Mangas de protección del eje incluidas como estándar
  • Eje de transmisión conectado mediante acoplamientos de manguito, anillo partido y chaveta para facilitar el mantenimiento
4. Conjunto de columna y cabezal de descarga fabricados
  • Los conjuntos de columna tienen un centrador integral para mejorar la rigidez
  • Codo segmentado para optimizar la eficiencia de la bomba
  • Descarga por encima o por debajo del suelo para adaptarse a los requisitos del emplazamiento



5. Rodamientos radiales lubricados por el producto bombeado
  • Bujes de rodamiento de goma sin cortar (respaldados con fenólico) como estándar en el tazón/eje de transmisión, también están disponibles otras opciones de material
  • Dos bujes de rodamiento incluidos en el tazón para mayor estabilidad del rotor
6. Sello del eje mediante empaquetadura

Sellado confiable y mantenimiento sencillo

7. Rodamiento axial

El rodamiento axial se puede proporcionar en la bomba o en el motor

8. Construcción de rotor totalmente extraíble opcional
  • Reduce la capacidad de elevación de la grúa necesaria
  • Mejora considerablemente el tiempo de reestructuración de mantenimiento

Datos de funcionamiento
50 Hz 60 Hz
Diámetro del impulsor Hasta 1'920 mm Hasta 76”
Caudales Hasta 90'000 m3/h / Hasta 396'000 US gpm
Alturas Hasta 60 m Hasta 200 ft
Presiones Hasta 8,6 bares Hasta 125 psi (libras por pulgada cuadrada)
Temperaturas Hasta 50 oC Hasta 122 oF

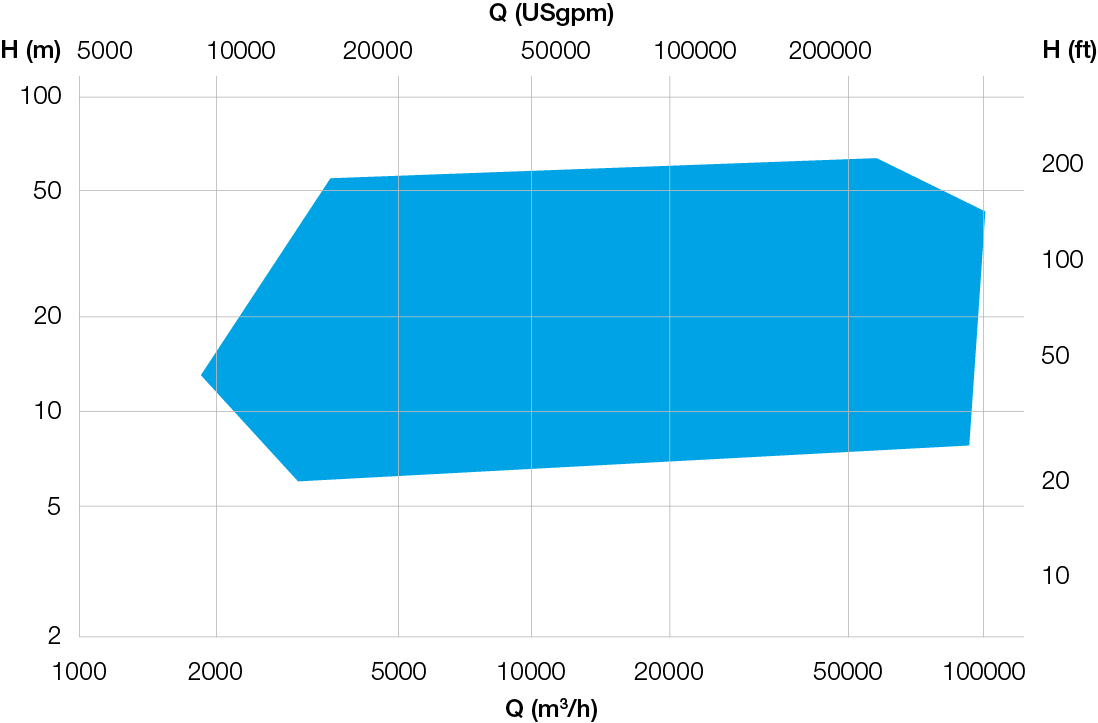

Rango de trabajo
Rango de trabajo 50 Hz

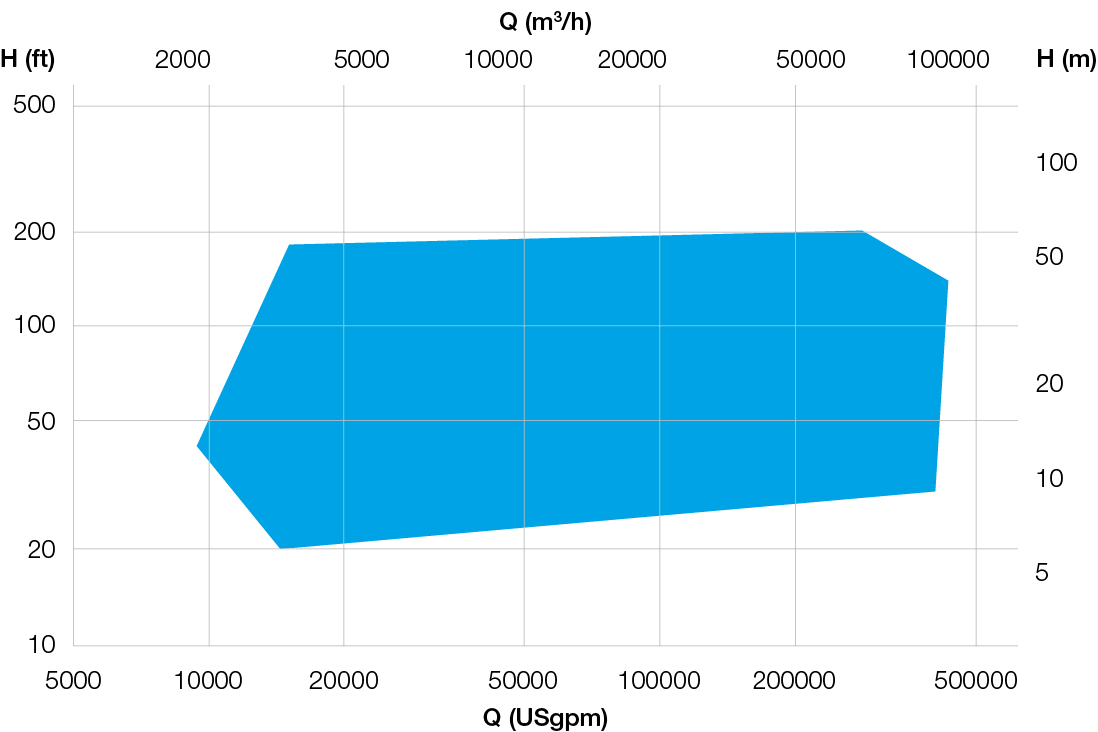

Rango de trabajo 60 Hz
Materiales
Parte de la bomba Materiales
Carcasas Acero al carbono fabricado, acero austenítico, dúplex o superdúplex
Impulsores Acero al cromo, acero austenítico, dúplex o superdúplex
Eje Acero al cromo, acero austenítico, dúplex o superdúplex
Columna y cabezal de descarga Acero al carbono fabricado, acero austenítico, dúplex o superdúplex
Diseños opcionales

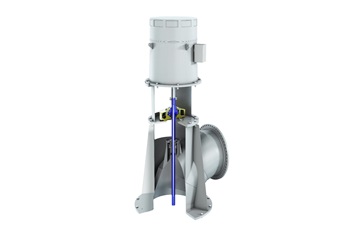

Conjunto de rodamiento axial
Conjunto de rodamiento axial

  • Fabricado para soportar todo el empuje descendente producido por la bomba y el empuje ascendente momentáneo que se pueda producir
  • El acoplamiento flexible con espaciador permite revisar el rodamiento axial y el sello mecánico cuando sea necesario
  • Soporte de motor fabricado de una sola pieza atornillado sobre la descarga para proteger el rodamiento y soportar el motor

Las características opcionales incluyen protección contra tormentas de arena, medios peciales para refrigeración y lubricador de aceite de nivel constante.

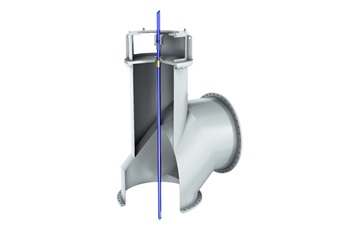

Cabezal de descarga por debajo del suelo
Cabezal de descarga por debajo del suelo

  • Con un codo segmentado diseñado para optimizar la eficiencia de la bomba
  • Los codos se fabrican en distintos materiales para cumplir los requisitos de las distintas aplicaciones
  • Conexión de impulsión de extremo liso o embridada
  • Soporte del motor montado por encima del suelo y diseñado para soportar el peso
Aplicaciones
  • Bomba de agua de refrigeración (CWP) para central de combustión de gas
    Las bombas de agua de refrigeración (Cooling Water Pumps, CWP) suministran agua fría para enfriar el vapor de salida en el condensador y bombearla de vuelta a la torre de refrigeración o a la salida del sistema de refrigeración abierto. La principal característica de las CWP es su gran caudal. En las centrales eléctricas de ciclo combinado de combustión de gas de tamaño mediano o grande, las CWP son verticales del tipo columna. En centrales eléctricas pequeñas, las CWP podrían ser también horizontales de tipo partida axialmente.
  • Bomba de agua de refrigeración para central de combustión de carbón y petróleo
    Las bombas de agua de refrigeración (Cooling Water Pumps, CWP) proporcionan agua fría para enfriar el vapor de salida en el condensador y la bombean de vuelta hasta la torre de refrigeración o la salida del sistema de refrigeración abierto. La principal característica de las CWP es su gran caudal. En las centrales eléctricas de combustión de carbón y petróleo de mediano o gran tamaño, las CWP son verticales de tipo columna. En pequeñas centrales eléctricas para consumo interno de carbón y petróleo, las CWP podrían ser también horizontales partidas axialmente.
  • Captación de agua de mar
    Sulzer fabrica bombas de captación de agua de mar verticales con motor sumergible y con eje de transmission. Las bombas SMHv y SMDv de Sulzer consisten en un eje vertical con una carcasa de tipo BB1.
  • Centrales eléctricas
    La amplia cartera de productos de Sulzer ayuda a maximizar el rendimiento y la fiabilidad de los procesos de las centrales eléctricas de combustión de biomasa en estado líquido o gaseoso, de las centrales eléctricas de combustión de biomasa derivada de residuos sólidos urbanos o industriales, y de las centrales eléctricas de combustión de biomasa en estado sólido.
  • Suministro de agua
    Afrontamos los retos y los exigentes requisitos que actualmente plantean los procesos de captación de agua, sedimentación, tratamiento de lodos, filtrado y distribución de agua.
