Hovedfordeler
  • Plugg-og-pump installasjon uten å måtte bekymre deg for overoppheting.
  • Pålitelig, problemfri drift også ved lave vannivåer.
  • Pumper med en innebygd AquaTronic-enhet justerer feil faserekkefølge, og sikrer riktig dreieretning.
  • Modulært design øker servicevennligheten, og gjør det enkelt å konvertere pumpen etter endrede hydrauliske behov. Pumper med innebygd AquaTronic kan kontrolleres uten demontering ved bruk av serviceprogramvaren.
Modeller
  • XJC 80 ND middels løftehøyde 3-fase
  • XJC 80 ND AT* middels løftehøyde 3-fase
  • XJC 80 LD stor pumpemengde 3-fase
  • XJC 80 LD AT* stor pumpemengde 3-fase
  • XJC 80 HD høy løftehøyde 3-fase
  • XJC 80 HD AT* høy løftehøyde 3-fase
  • XJC 80 SD høy løftehøyde 3-fase
  • XJC 80 SD AT* høy løftehøyde 3-fase

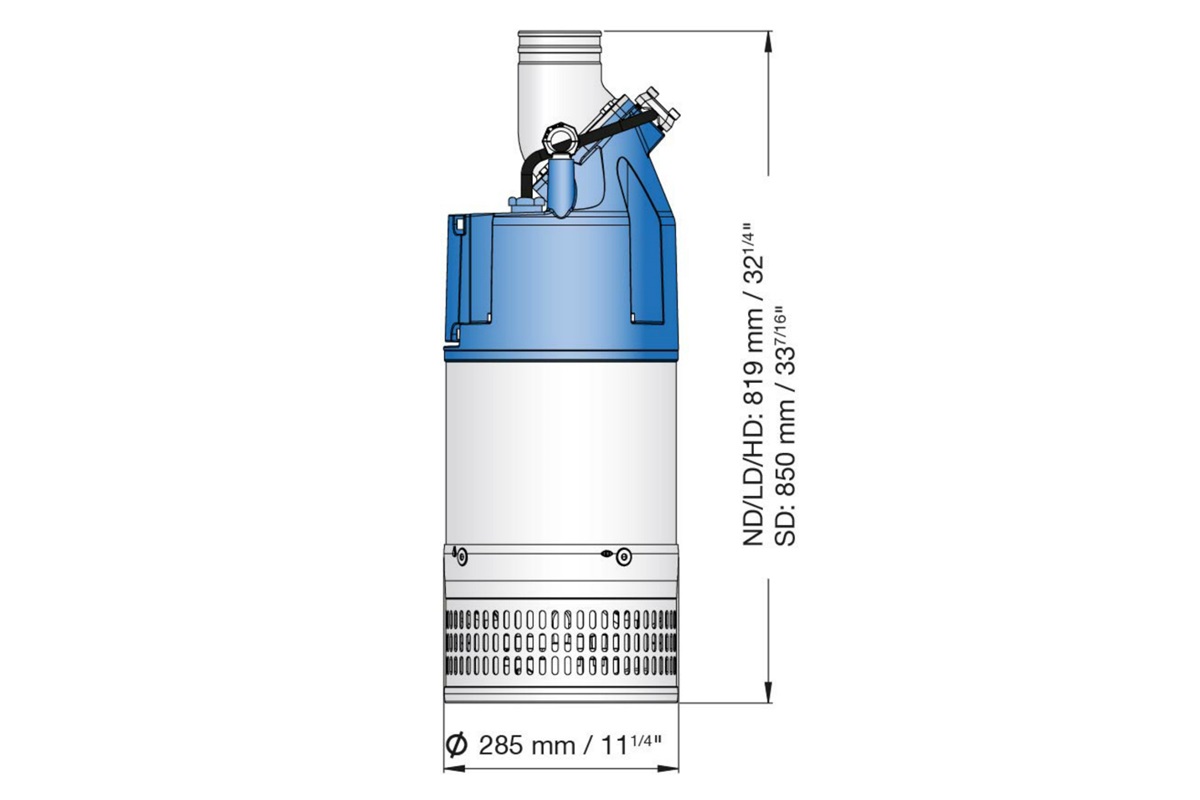

Vekt: ND/LD/HD: 63 kg (139 lb), SD: 78 kg (172 lb)

*AquaTronic: Innebygd elektronisk pumpestyring.

AquaTronic-innebygd elektronisk overvåking

AquaTronic opsjon

AquaTronic-enheten (AT) erstatter den innebygde kontaktoren i standardutgavene og sikrer at motoren alltid roterer riktig, uansett hvordan fasene er tilkoblet. Viktige fordeler med AquaTronic-enheten inkluderer:

  • Korrigering av motorrotasjon hvis fasene er feil tilkoblet
  • Kjøringsmodus (ingen panel nødvendig)
  • Integrert startutstyr (direkte eller myk start avhengig av pumpemodellen)
  • Motorvern mot høy temperatur, høy strømstyrke og manglende fase
  • Funksjon for å hindre tilstopping



Hvis pumpen også er utstyrt med en valgfri nivåsensor, gir AquaTronic:

  • Presis nivåstyring
  • Beskyttelse mot tørrkjøring
  • Energisparemodus (energi lagres ved å stoppe ved tørrkjøring og starte med nivåsensor)



AquaTronic-tjenestediagnoseprogram

Tilkobling av en PC til AquaTronic-enheten via USB-kabel gir tilgang til servicediagnostiserings-programmet, som tilbyr:

Statusdata for pumpe, pumpens driftshistorikk, pumpens feillogg, pumpeservice-/vedlikeholdshistorikk, digital brukerhåndbok og reservedeldokumentasjon



Kontrollpanel for AquaPlug og AquaTronic

AquaPlug- og AquaTronic-kontrollpanelet er alternativer som kombineres med AquaTronic for å gi ekstra alarm og start/stopp-funksjoner, samt indikasjoner for viktige parametere.

AquaTronic i XJ-pumper

  • Pålitelige intelligente lensepumper
    Verdens smarteste lensepumper for bruksområder i gruver, byggeplasser og tunneler er utstyrt med den innovative AquaTronic. AquaTronic sikrer riktig dreieretning, beskytter motoren og gir mulighet for smart nivåstyring. I tillegg kan du koble pumpen til en PC og hente ut informasjon om pumpeytelse, pumpetilstand, reservedelsliste, service/reparasjonslogg osv.
Startmetode og motorvern

Startmetode og motorvern

XJC80 AT: Mykstarter (230 – 400 V 50 Hz / 230–460 V 60 Hz) er innebygd i AquaTronic-enheten, hvor tre tyristorer reduserer startstrømmen til tre ganger den nominelle strømmen. To releer sikrer riktig motorrotasjon.

AquaTronic-enheten overvåker motortemperaturen ved bruk av NTC-termistorer innebygd i stator-viklinger, og stopper motoren ved høy temperatur. Den vil også stoppe motoren ved høy strømstyrke eller hvis en fase mangler.

XJC80: Direkte på linje-start med innebygd kontaktor. Pumper som skal brukes med VFD eller 1000 V må ha terminalblokk i stedet for kontaktor. Termiske brytere (140ºC / 284ºF, ±5) innebygd i statorviklingene er koblet til kontaktoren og stopper pumpen ved høy temperatur.

Utløpskoblinger

3” (standard HD/SD), 4” (Standard- LD), 6” (standard LD) slangekoblinger
3”, 4”, 6" G/B.S.P.-gjengede koblinger
3”, 4-”, 6" NPT-gjengede koblinger
Fordeler

Plugg-og-pump installasjon

Plugg inn uten å måtte bekymre deg for overoppheting. Innebygd kontaktor og termiske sensorer beskytter motoren mot overoppheting. Pumper med en innebygd AquaTronic-enhet vil justeres elektronisk for feil faserekkefølge, og sikre riktig rotasjon av impelleren.

Pålitelig og problemfri drift

Et dobbelt ytre kapsling og god varmeutveksling muliggjør kontinuerlig drift ved lave vannivåer – eller tørrkjøring – uten at motoren tar skade. Pumpedesignet, den robuste konstruksjonen og de førsteklasses materialene sikrer høy slitasjebestandighet.

Anvendelighet

Det modulære designet reduserer kostnadene ved å sikre maksimal pumpetilgjengelighet med et mindre reservedellager. Tilstanden til en pumpe med innebygd AquaTronic-enhet kan kontrolleres raskt uten demontering ved bruk av serviceprogramvaren.

Sparer energi og miljøet

Motoren med høy effektivitet og hydraulikk kombineres med lavfriksjonslagre for å redusere strømtap. Du oppnår lave totale energikostnader og minimerer karbonavtrykket ditt. Miljøvennlig hvitolje brukes i oljehuset for enkel inspeksjon av tetningsforhold.

50 Hz
Senkbar elektrisk pumpe  XJC 80
Maks. nedsenking 20 m
Verneklasse IP 68
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift 40ºC
Maks. medietetthet 1100 kg/m3
pH for det pumpede mediet 5–8
Silhull 7,5 x 22 mm
Maks. antall starter 30/time
Nominell motoreffekt P2 8,3 kW
Hastighet 2920 o/min
Strømkabel 20 m type H07RN8-F
60 Hz
Senkbar elektrisk pumpe  XJC 80
Maks. nedsenking 20 m
Verneklasse IP 68
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift 40ºC
Maks. medietetthet 1100 kg/m3
pH for det pumpede mediet 5–8
Silhull 7,5 x 22 mm
Maks. antall starter 30/time
Nominell motoreffekt P2 9,8 kW
Hastighet 3520 o/min
Strømkabel 20 m type H07RN8-F
60 Hz US
Senkbar elektrisk pumpe  XJC 80
Maks. nedsenking 65 ft.
Verneklasse IP 68
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift 104ºF
Maks. medietetthet 0,0397 lb/in3
pH for det pumpede mediet 5–8
Silhull 5/16” x 7/8”
Maks. antall starter 30/time
Nominell motoreffekt P2 13 hk
Hastighet 3520 o/min
Strømkabel 65 ft. type AWG
Dokumenter

Håndbok

Applikasjoner
  • Lensing på anleggsplass
    Byggeplasser for veier og broer til grøfter og dammer, er vanskelige steder å jobbe på. Anleggsledere trenger solide økonomiske grunner til å kjøpe utstyr. Våre senkbare lensepumper leverer dette.
  • Pumping fra tunneler
    En tunnelkonstruksjon er en kompleks arbeidsplass der flere forskjellige variabler må tas i betraktning. Oversvømming av vann er én av dem. Våre senkbare drenerings- og slamlensepumper er lette, bærbare og starter i det du kobler dem til.
