Вертикальный многоступенчатый конденсатный насос типа SJD (CEP) с внешним стаканом на входе

Специализированный насос для отвода конденсата

Вертикальные насосы типа SJD (CEP) со стаканом для отвода конденсата используются там, где имеется низкий кавитационный запас вследствие либо системных ограничений, либо давления перекачиваемых жидкостей, близкого к давлению насыщенного пара (в основном в качестве конденсатных и сливных насосов). Достижение требуемого низкого кавитационного запаса осуществляется простым подбором длины насоса и стакана, что также обеспечивает преимущество экономии занимаемой площади.

Основные преимущества

Для обеспечения большого межремонтного пробега в чашеобразных корпусах ступеней и колоннах используются смазываемые перекачиваемой средой углеграфитовые подшипники
Съемный корпус уплотнения позволяет проводить обслуживание дроссельной втулки, не снимая головную часть
Отдельная сварная опора привода позволяет использовать один и тот же подвод и напорный корпус для каждого типоразмера насоса
Муфта с проставком позволяет проводить техническое обслуживание торцевого уплотнения и упорного подшипника при необходимости
Боковые и противовихревые ребра стакана обеспечивают равномерную входную скорость по всей его длине

Основные области применения

Насосы типа SJD (CEP) — это вертикальные двухкорпусные насосы с направляющим аппаратом, предназначенные специально для использования в качестве конденсатных и сливных насосов на:

тепловых электростанциях;
газотурбинных электростанциях комбинированного цикла;
атомных электростанциях;
промышленных электростанциях;
станциях концентрации солнечной энергии.

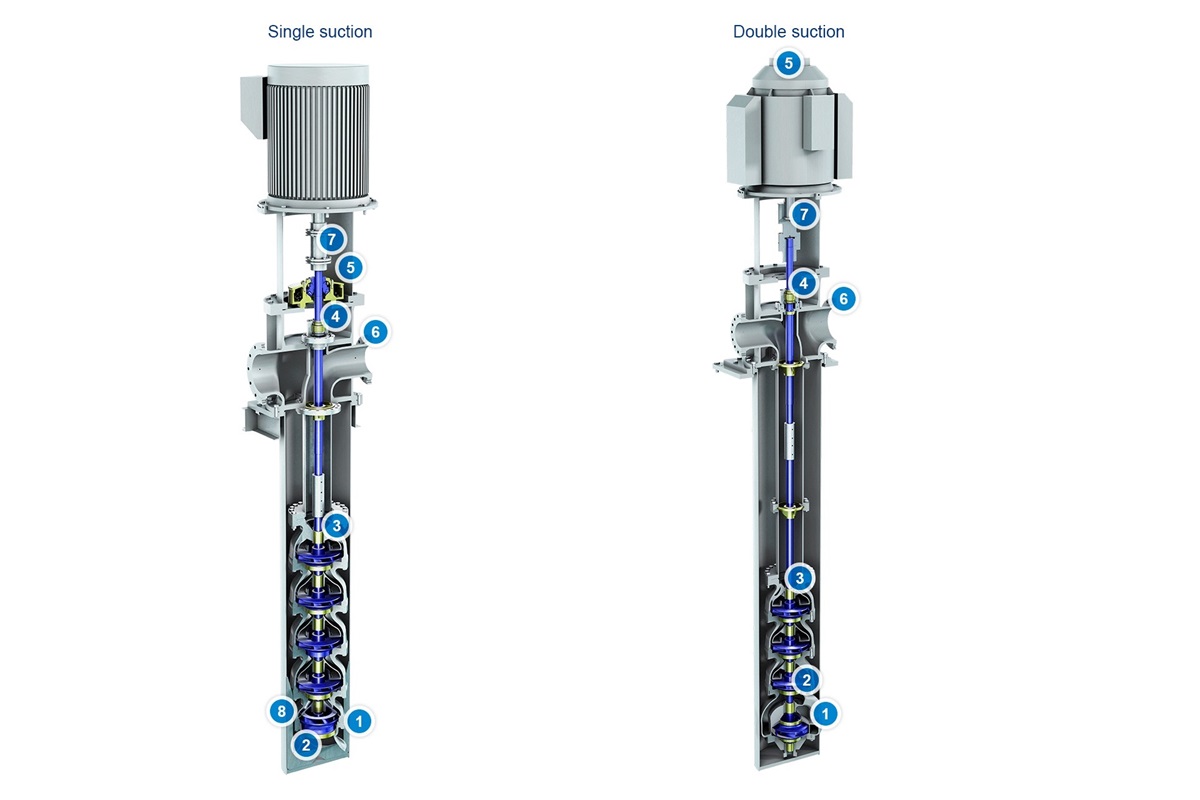

Характеристики и преимущества

1. Рабочие колеса одностороннего входа (высокий кавитационный коэффициент быстроходности) или двухстороннего входа (низкий кавитационный коэффициент быстроходности) для первой ступени

Пониженный кавитационный запас насоса (NPSHR)

2. Сменные щелевые кольца для рабочих колес и корпусов ступеней

Обеспечивают сохранение рабочих зазоров

3. В чашеобразных корпусах ступеней и колоннах используются смазываемые перекачиваемой средой углеграфитовые подшипники

Длительные интервалы без технического обслуживания

4. Одинарное или двойное торцовое уплотнение вала со съемным корпусом

Позволяет проводить обслуживание дроссельной втулки, не снимая головную часть

5. Осевой упорный подшипник в насосе или двигателе

Возможность адаптации для двигателей IEC или NEMA

6. Литой или сварной всасывающий и напорный корпус с отдельной сварной опорой привода

Возможность использовать один и тот же всасывающий и напорный корпус для каждого типоразмера насоса

7. Муфта с проставком

Возможность проводить обслуживание торцового уплотнения и упорных подшипников по мере необходимости

8. Боковые и противовихревые ребра

Равномерная входная скорость по всей длине стакана

Эксплуатационные параметры

	50 Гц	60 Гц
Размеры направляющего аппарата	От 315 до 1484 мм	От 0,39 до 1,6 м
Подача	От 210 до 4900 м³/ч	От 58,3 до 1360,2 л/с
Напор	До 400 м	До 396,2 м
Давление	До 94 бар	До 93,8 бара
Температура	До 100 °C	До 100 °C

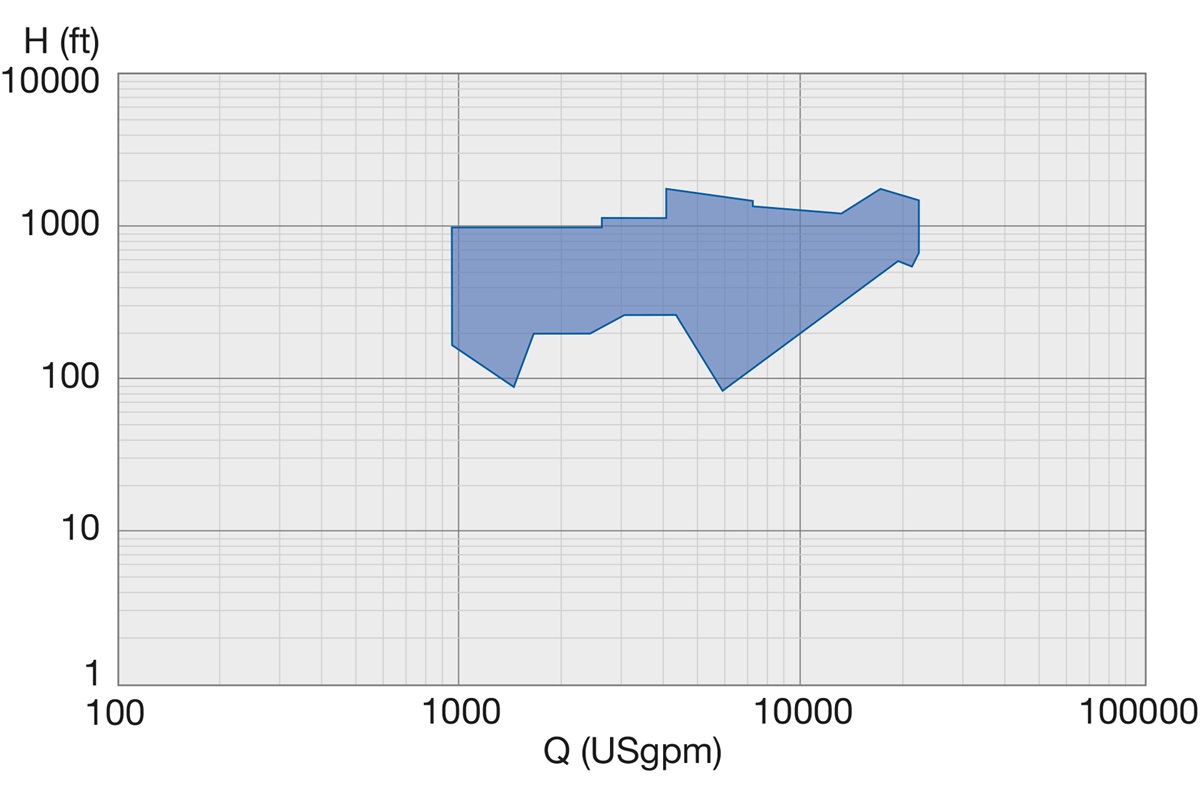

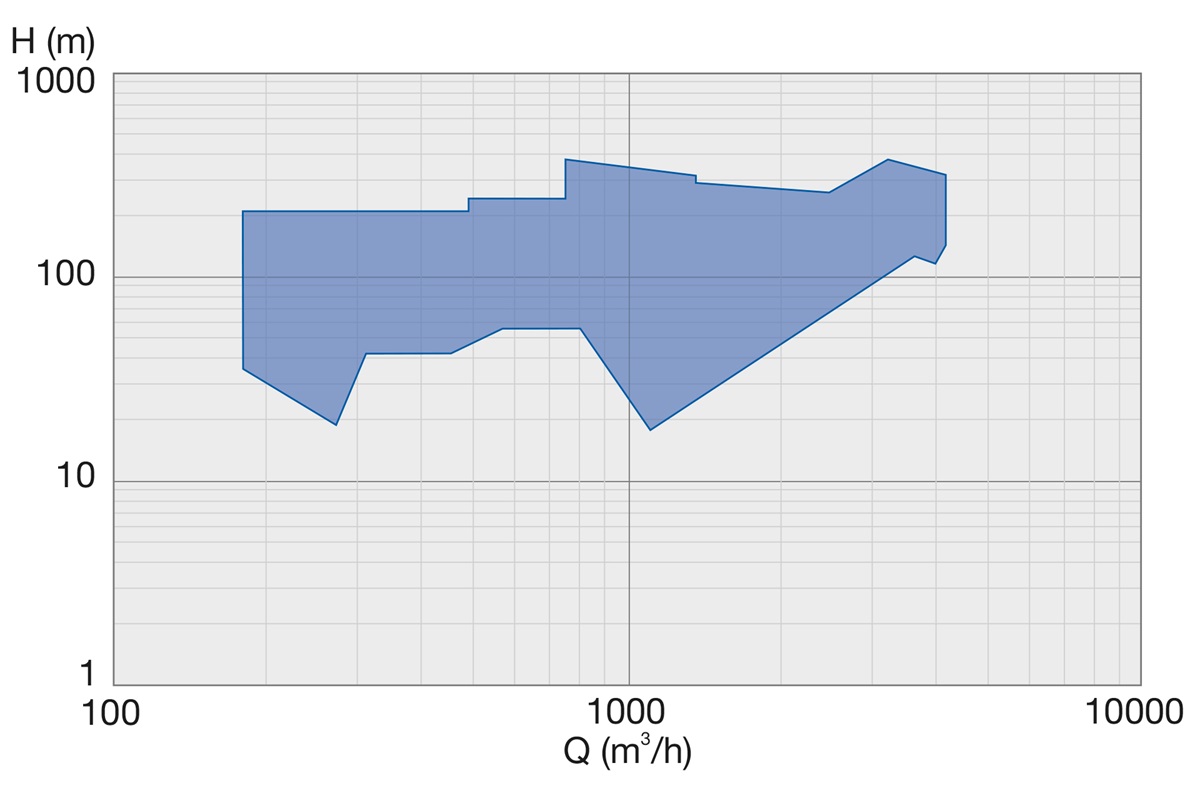

Рабочее поле

Материалы

Деталь насоса	Материал
Направляющий аппарат	Чугун, углеродистая сталь, хромистая сталь
Рабочие колеса	Чугун, хромистая сталь
Вал	Хромистая сталь
Стакан, колонна, напорный корпус (для вертикального насоса)	Углеродистая сталь

Области применения

Конденсатный насос (CEP) для газовых электростанций
Конденсатные насосы (CEP) извлекают конденсат из конденсатора и перекачивают его через систему конденсатоочистки и нагреватели низкого давления в резервуар с водой деаэратора. На средних и крупных газовых электростанциях комбинированного цикла используются вертикальные конденсатные насосы со стаканом для закачки для обеспечения достаточного кавитационного запаса системы. На малых электростанциях в качестве конденсатных насосов также могут использоваться горизонтальные насосы с торцевым всасыванием.
Конденсатный насос (CEP) для электростанций, работающих на биотопливе
Конденсатные насосы (CEP) извлекают конденсат из конденсатора и перекачивают его через систему конденсатоочистки и нагреватели низкого давления в резервуар с водой деаэратора. На средних и крупных газовых электростанциях комбинированного цикла используются вертикальные конденсатные насосы со стаканом для закачки для обеспечения достаточного кавитационного запаса системы. На малых электростанциях в качестве конденсатных насосов также могут использоваться горизонтальные насосы с торцевым всасыванием.
Конденсатный насос (CEP) для электростанций, работающих на солнечной энергии
Конденсатные насосы (CEP) извлекают конденсат из конденсатора и перекачивают его через систему конденсатоочистки и нагреватели низкого давления в резервуар с водой деаэратора. Насосы CEP — это вертикальные конденсатные насосы со стаканом для закачки для обеспечения кавитационного запаса системы. На малых электростанциях в этом качестве также могут использоваться горизонтальные насосы с торцевым всасыванием.
Конденсатный насос для угольных и нефтяных электростанций
Конденсатные насосы (CEP) извлекают конденсат из конденсатора и перекачивают его через систему конденсатоочистки и нагреватели низкого давления в резервуар с водой деаэратора. На средних и крупных угольных и нефтяных электростанциях используются вертикальные конденсатные насосы со стаканом для закачки для обеспечения достаточного кавитационного запаса системы. В малых угольных и нефтяных электростанциях для собственных нужд в качестве конденсатных насосов также могут использоваться горизонтальные насосы с торцевым всасыванием
Насос обратного нагнетания конденсата для геотермальных электростанций
Насос обратного нагнетания конденсата используется для обратного нагнетания холодного конденсата в геотермальное поле с целью возобновления ресурсов.
