Pompe verticale multi-étagée en cuve d'extraction de condensats SJD (CEP)

Pompe idéale pour l'extraction de condensats

Les pompes verticales en cuve d'extraction de condensats SJD (CEP) sont préconisées lorsque la charge NPSH disponible est limitée, que ce soit en raison de contraintes du système ou de liquides exploités près de leur pression de vapeur, généralement pour les applications impliquant des pompes d'extraction de condensats et de vidange de chaudières. Les exigences relatives au NPSH de la pompe sont satisfaites en ajustant simplement la longueur de la pompe et de la cuve, avec l'avantage de minimiser l'emprise au sol.

Principaux avantages
  • Palier auto-lubrifié en carbone-graphite au niveau des coprs redresseurs et de la colonne montante pour de longues périodes sans entretien
  • Boîte étanche amovible permettant l'accès à la douille de laminage sans démonter le corps de pompe
  • Support moteur mécano-soudé et séparé permettant l'utilisation d'un seul caisson tête de puits par taille de pompe
  • L'accouplement à entretoise permet l’accès à la garniture mécanique et à la butée, ce qui en facilite la maintenance
  • Les tranquilliseurs latéraux et anti-rotation assurent une vitesse d'entrée uniforme sur toute la longueur de la cuve .
Principales applications

Les pompes SJT (CEP) sont des pompes verticales à ligne d’arbre, à double enceinte et corps redresseur de type bol diffuseur. Elles sont spécialement conçues pour l'extraction de condensats et la vidange de chaudières dans :

  • Les centrales électriques thermiques
  • Les centrales électriques au gaz à cycle combiné
  • Les centrales électriques nucléaires
  • Les centrales électriques industrielles
  • Les centrales électriques solaires à concentration (CSP)

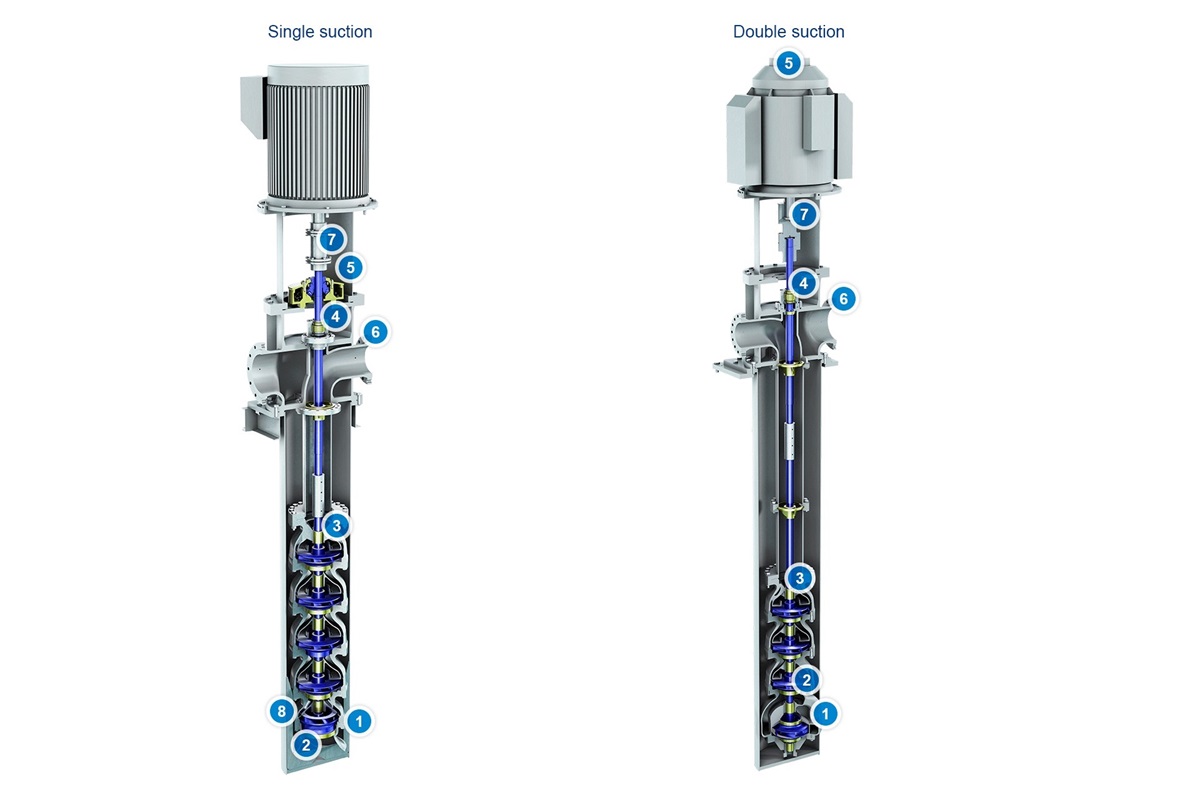

Caractéristiques et avantages
1. Premier étage à simple ouïe d'aspiration avec vitesse NSS (vitesse spécifique d'aspiration) élevée ou à double ouïe d'aspiration avec NSS plus faible

Réduction de la charge nette requise à l'aspiration (NPSHR)

2. Bague d'usure remplaçable pour les roues et les corps redresseurs

Permet la conservation des jeux de fonctionnement

3. Palier auto-lubrifié en carbone-graphite dans les corps redresseurs et la colonne montante

Longues périodes sans entretien

4. Étanchéité d'arbre par garniture mécanique simple ou double avec boîte étanche amovible

 Permet l'accès à la douille de laminage sans démonter le corps de pompe


5. Butée axiale dans la pompe ou dans le moteur

Adaptable aux moteurs CEI ou NEMA

6. Caisson tête de puits moulé ou mécano-soudé, support moteur mécano-soudé

Permet d'utiliser un seul caisson tête de puits par taille de pompe

7. Accouplement à entretoises

Permet l'accès à la garniture mécanique et au boîtier de butée si nécessaire

8. Fournie avec tranquilliseurs latéraux et anti-rotation

Vitesse d'entrée uniforme sur toute la longueur de la cuve


Données de fonctionnement
50 Hz 60 Hz
Tailles des corps redresseurs 315 à 1 484 mm 15,4 à 63,1’’ (380 à 1 600 mm)
Débits 210 à 4 900 m3/h 924 à 21 560 gallons US/min (210 à 5 000 m3/h)
Hauteurs jusqu'à 400 m jusqu'à 1 300 pieds (400 m)
Pressions jusqu'à 94 bar jusqu'à 1 360 psi (95 bar)
Températures jusqu'à 100 °C jusqu'à 212 °F (100 °C)
Plage de performances

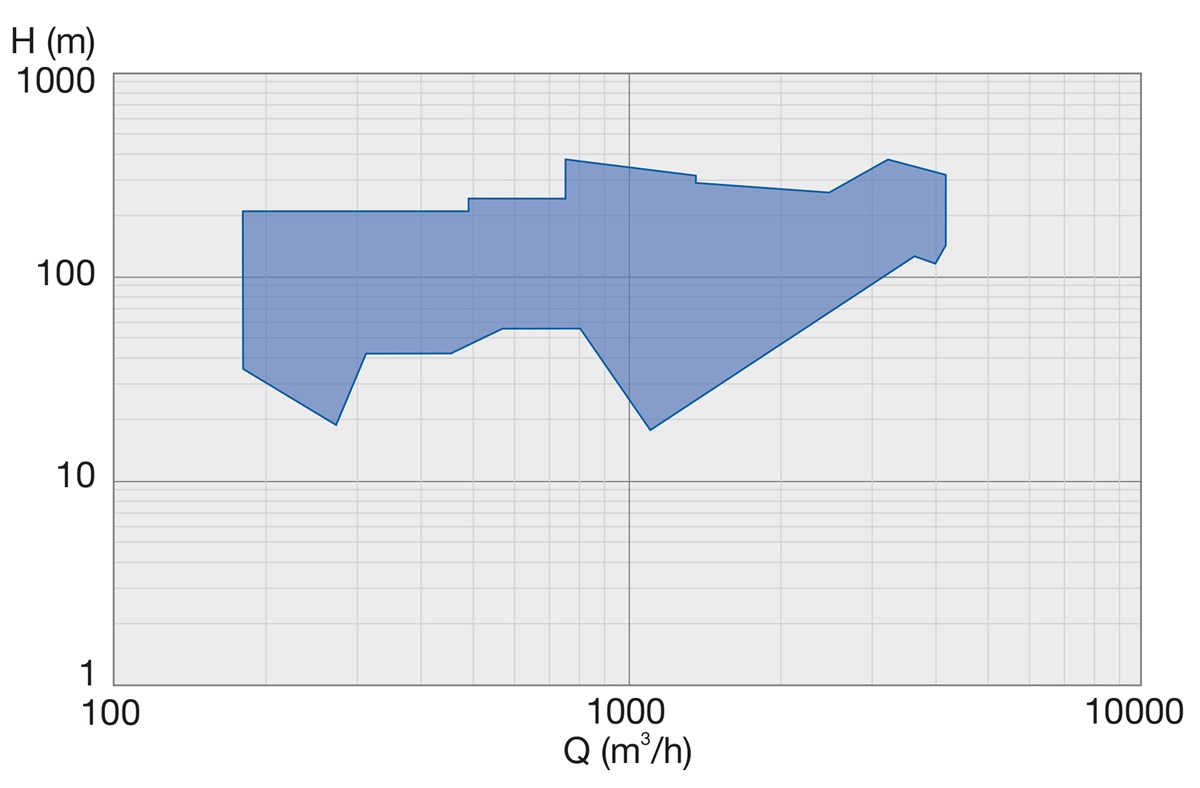

Plage de performances 50 Hz

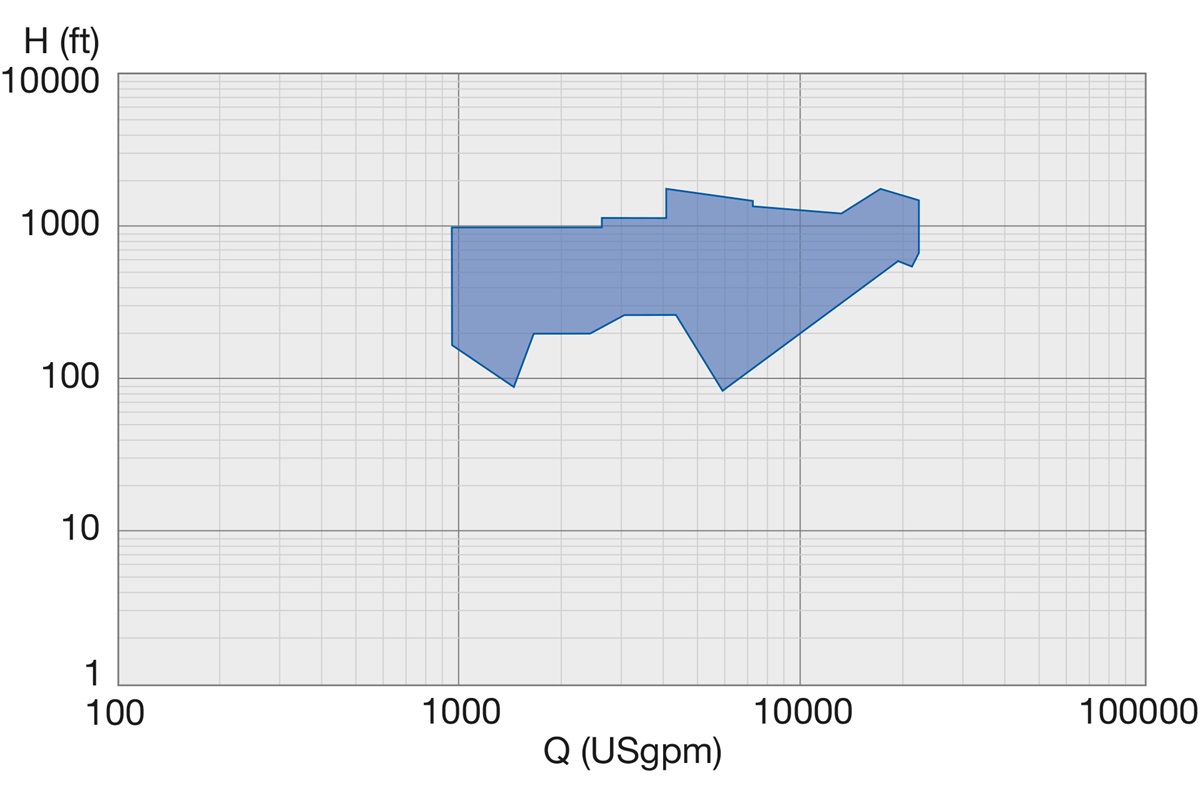

Plage de performances 60 Hz
Matériaux
Pompe Matériau
Corps redresseur Fonte, acier au carbone, acier au chrome
Roues Fonte, acier au chrome
Arbre Acier au chrome
Cuve, colonne montante, caisson tête de puits Acier au carbone
Applications
  • Centrales électriques
    Gamme étendue de produits Sulzer pour optimiser les performances et la fiabilité de votre centrale électrique biomasse à combustible organique solide, centrale électrique biomasse à combustible industriel solide ou à combustible de déchets urbains, et processus de centrale électrique biomasse à combustible organique gazeux ou liquide.
  • Pompe pour la réinjection de condensats pour les centrales géothermiques
    La pompe pour la réinjection de condensats permet de réintroduire les condensats froids dans le champ géothermique afin de renouveler les ressources.
