Секционный насос высокого давления MC

Насос высокого давления, разрабатываемый в соответствии с техническими условиями заказчика

Секционные насосы высокого давления серии М имеют модульную конструкцию. Это позволяет компании Sulzer найти наиболее эффективное решение, соответствующее требованиям заказчика к питательным и конденсатотводящим насосам, применяемым в основном для газотурбинных электростанций комбинированного цикла. При разработке оптимального насоса учитываются как капитальные, так и эксплуатационные затраты, а имеющийся набор отработанных геометрий проточной части гарантирует максимально достижимый КПД.

Основные преимущества
  • Модульная конструкция проточной части для обеспечения высокого КПД в широком диапазоне условий эксплуатации, что необходимо для газотурбинных электростанций комбинированного цикла
  • Оптимальная конструкция для температур, свойственных газотурбинным электростанциям комбинированного цикла
  • Большие размеры патрубков для улучшения потока на входе, снижения уровня шума и увеличенных допустимых нагрузок от трубопроводов
  • Неподверженность влиянию резких температурных колебаний и, следовательно, пригодность для газотурбинных электростанций комбинированного цикла с частыми циклами «пуск-останов»
  • Легкий доступ для очистки камер охлаждения торцовых уплотнений
  • Жесткий вал выдерживает критическую частоту вращения, превышающую максимальную расчетную частоту
Основные области применения

Насосы серии MC используются главным образом в качестве: вспомогательного питательного насоса; для уменьшения выброса окиси азота и впрыска топлива на электростанциях комбинированного цикла; питательного насоса на электростанциях, работающих на биотопливе, и промышленных электростанциях; питательного насоса парогенератора на солнечных электростанциях. Конструкция насоса идеально подходит для следующих применений:

  • Питательные насосы высокого и низкого давления на температуру воды до 180 °C
  • Уменьшение выброса окиси азота и впрыск топлива на газотурбинных электростанциях комбинированного цикла
  • Конденсатные насосы на электростанциях и промышленных предприятиях
  • Различные вспомогательные позиции насосов на газотурбинных электростанциях комбинированного цикла и промышленных электростанциях
  • Питательные насосы в опреснительных установках по методу обратного осмоса
  • Подача воды под высоким давлением в общепромышленных целях
  • Питательные насосы для газотурбинных электростанций комбинированного цикла
  • Питательные насосы для солнечных электростанций
  • Питательные насосы для электростанций, работающих на биотопливе, и промышленных электростанций
Особенности и преимущества

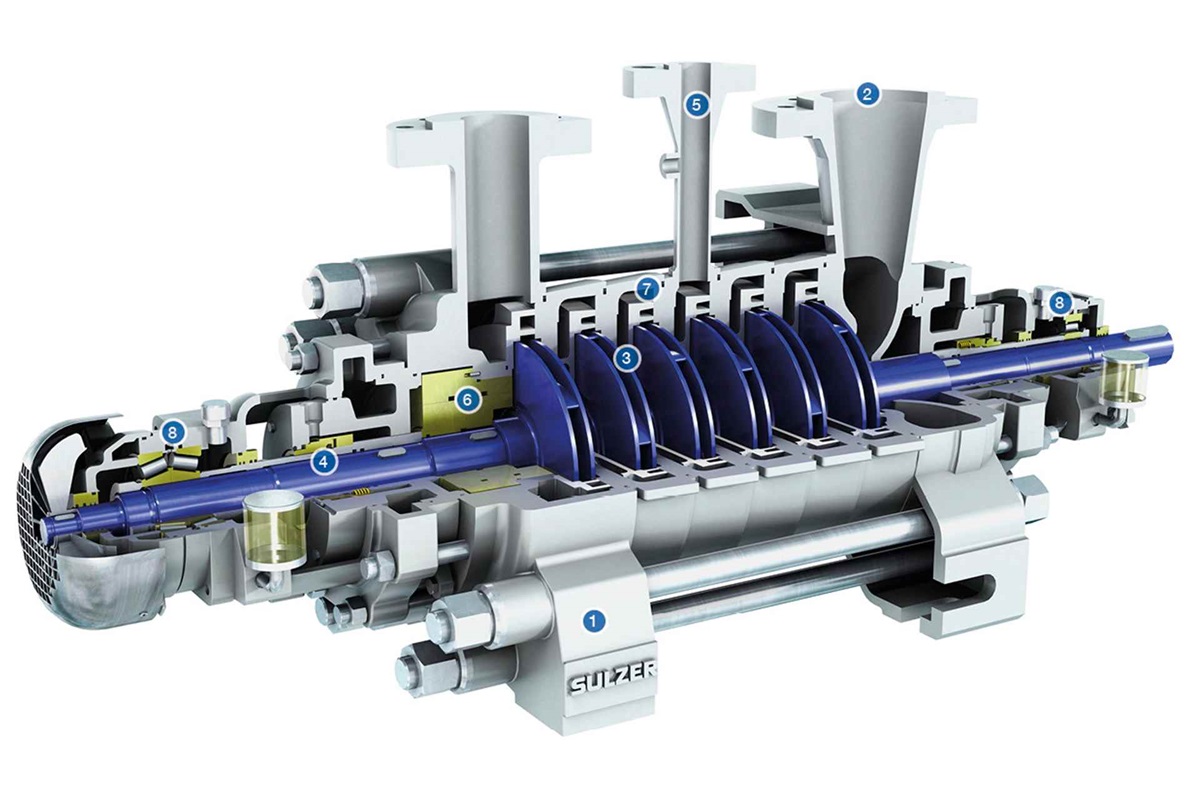

1. Опора корпуса

 Для больших типоразмеров и высоких температур возможна опция с опорами по центральной оси.

2. Патрубки
  • Большие размеры всасывающих патрубков для оптимизации потока на входе.
  • Снижение уровня шума благодаря низкой скорости потока в патрубках.
  •  Выдерживают большие нагрузки от трубопроводов.
3. Рабочие колеса
  • Наличие нескольких наборов гидравлических частей для каждого типоразмера насоса гарантирует высокую эффективность и низкие эксплуатационные затраты при широком рабочем диапазоне.
  • Для большинства типоразмеров доступно исполнение с рабочим колесом двухстороннего входа первой ступени: для обеспечения низкого кавитационного запаса (NPSHr).
4. Вал

Жесткая конструкция вала выдерживает критическую частоту вращения, превышающую максимальную расчетную частоту, и обеспечивает незначительный прогиб вала. Защита изнашиваемых поверхностей.

5. Промежуточный отбор

Допускается наличие максимум двух отводящих патрубков.

6. Разгрузочная система

Возможна балансировка осевого усилия разгрузочным поршнем с упорным подшипником или разгрузочным диском с упорным подшипником.

7. Уплотнительные кольца

Уплотнение корпуса с помощью уплотнительных колец, не восприимчивых к резкому изменению температуры и высокому давлению  .

8. Подшипники

Подшипники качения для снижения затрат и гидродинамические подшипники скольжения для улучшения энергоемкости.

Эксплуатационные характеристики
50 Гц 60 Гц
Размеры напорного патрубка До 350 мм до 14 дюймов
Подача До 1860 м3 До 613,2 л/с
Напор До 1750 м до 5500 футов
Давление До 180 бар До 180 бар
Температура До 180 °C до 356 °F
Диапазон производительности

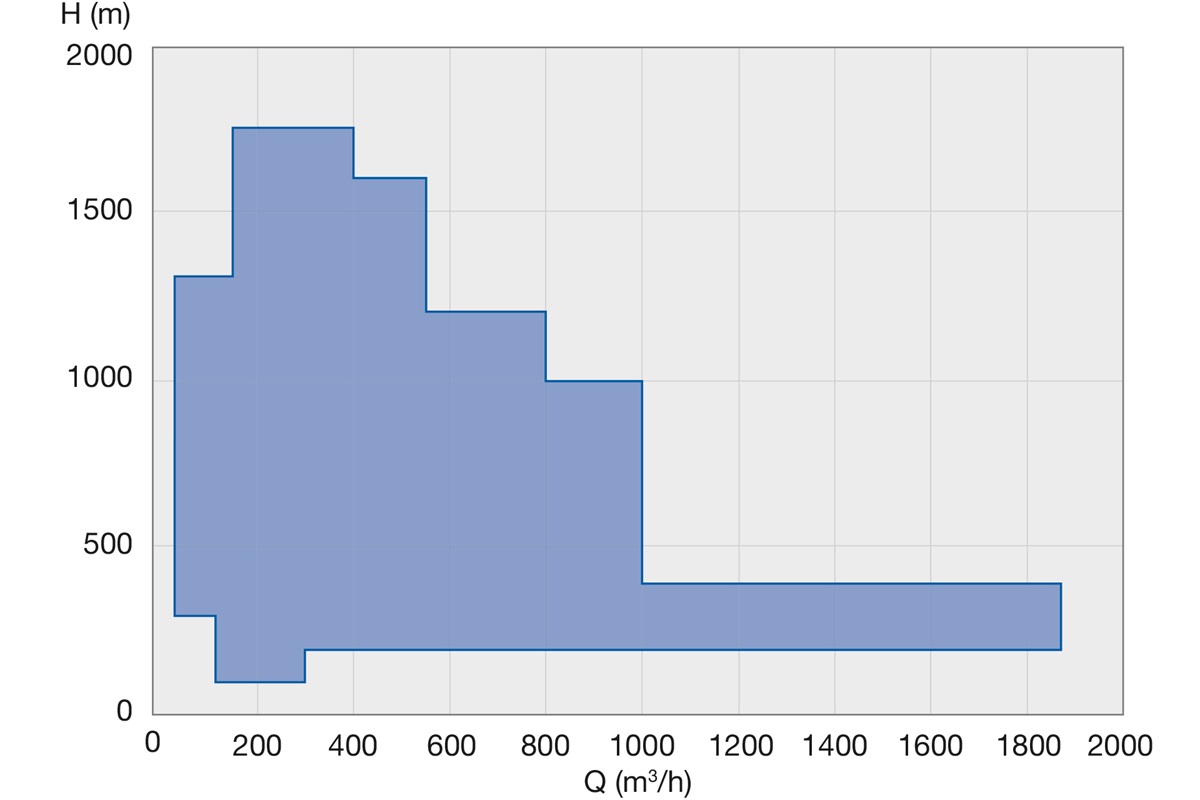

Диапазон производительности, 50 Гц
Диапазон производительности, 60 Гц
Материалы
Деталь насоса Материал
Корпус на стороне всаса, ступени и на выходе
Углеродистая сталь, хромистая сталь, дуплексная сталь
Рабочие колеса и направляющий аппарат Углеродистая сталь, хромистая сталь, дуплексная сталь
Вал Хромистая сталь, дуплексная сталь
Разгрузочная система Хромистая сталь, дуплексная сталь
Области применения
  • Насос RO-island высокого давления
    Это основа процесса опреснения морской воды методом обратного осмоса. Очищенная морская вода подается насосами высокого давления на мембраны обратного осмоса, что позволяет получить пермеат или добываемую воду. Энергия, получаемая во время извлечения соли при высоком давлении, регенерируется выбранным устройством рекуперации энергии.
  • Насос обратного нагнетания соленой воды
    Насос обратного нагнетания соленой воды осуществляет возврат отработанной соленой воды с низкой энтальпией с целью возобновления имеющихся ресурсов.
  • Питательные насосы для электростанций, работающих на солнечной энергии
    Питательные насосы (FWP) перекачивают воду из деаэратора через нагреватели высокого давления в солнечный генератор пара. Основная характеристика питательных насосов — их высокий дифференциальный напор. Питательные насосы обычно относятся к типу горизонтальных секционных насосов, однако с учетом потребностей заказчика насосы могут быть двухкорпусными или с горизонтальным разъемом корпуса.
  • Питательный насос (BFP) для электростанций, работающих на биотопливе
    Питательные насосы для электростанций, работающих на биотопливе, обычно представляют собой секционные насосы малого или среднего размера. При необходимости применяются многоступенчатые насосы с горизонтальным разъемом корпуса. Размер насоса и расчетное давление во многом зависят от типа и мощности электростанции
  • Питательный насос (FWP) для электростанций, работающих на газе
    Питательные насосы (FWP) перекачивают воду из деаэратора через нагреватели высокого давления в парогенератор рекуперации тепла. Основная характеристика таких насосов — их высокий дифференциальный напор. На газовых электростанциях комбинированного цикла всех размеров в качестве питательных насосов используются горизонтальные секционные насосы; иногда также могут использоваться двухкорпусные насосы или насосы с горизонтальным разъемом корпуса.
  • Транспортировка воды
    Наши насосы перекачивают большие объемы воды на дальние расстояния и значительные геодезические высоты в различных географических регионах и для различных отраслей промышленности. Мы предлагаем различные конфигурации оборудования с учетом ваших потребностей.
  • Электростанции
    Широкий ассортимент продукции компании Sulzer позволяет максимально увеличить производительность и надежность вашей электростанции на твердом органическом биотопливе, твердых промышленных или муниципальных биоотходах и на жидком или газообразном органическом биотопливе.
Варианты конструкции

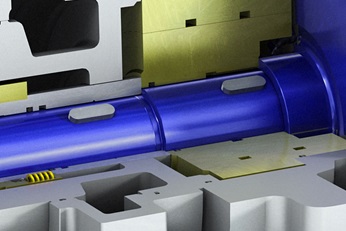

Разгрузочный поршень
Разгрузочный поршень

Разгрузочный поршень принимает на себя основную часть осевого усилия. Диаметр поршня подбирается таким образом, чтобы свести к минимуму усилие при нормальном рабочем режиме. Остаточное усилие воспринимается упорным подшипником: обычно это - конический роликовый подшипник.

Разгрузочный поршень подходит для:

  • Длительной службы в крайне тяжелых условиях эксплуатации.
  • Частых циклов «пуск-останов» благодаря практически неизнашиваемому устройству.

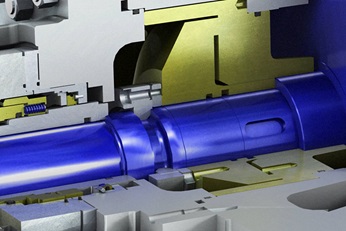

Разгрузочный диск
Разгрузочный диск

Разгрузочный диск (гидропята) компенсирует все создаваемое осевое усилие и не требует упорного подшипника.

Конструкция диска подбирается под проточную часть и типоразмер.

Для эксплуатации с частыми циклами «пуск-останов» предусмотрена установка механического или магнитного удерживающего устройства.

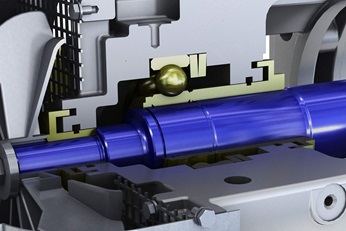

Установка подшипника на полевой стороне вместе с разгрузочным диском и механическим удерживающим устройством.
Механическое или магнитное удерживающее устройство PERMAVORTM

Преимущества:

  • Предотвращает трение и износ пяты иподпятника при работе на малой частоте вращения, к примеру, во время пуска и останова.
  • Пассивная самоустанавливающаяся система.
  • Уменьшает нагрузку на пяту при нормальном рабочем режиме.
  • Встроено в корпус подшипника; не требуется установка дополнительного подшипника.
