Bomba vertical multietapa encapsulada SJD-CEP para extracción de condensado
Bomba de extracción de condensado adecuada para su fin
La bomba vertical encapsulada SJD-CEP para extracción de condensado se especifica cuando la altura neta positiva de aspiración (NPSH) disponible es limitada, ya sea debido a restricciones del sistema o líquidos que operan cerca de su presión de vapor, normalmente para aplicaciones de bomba de extracción de condensado y de drenaje de calentadores. Los requisitos de altura neta positiva de aspiración (NPSH) de la bomba se alcanzan simplemente ajustando la longitud de la bomba y el barril, con la ventaja de minimizar el uso del espacio de la planta.
Cojinete de carbón-grafito lubricado por el líquido bombeado en cuerpos y columnas para periodos prolongados sin mantenimiento
Cajera del sello desmontable permite revisar el buje de estrangulamiento sin desmontar el cabezal
El soporte del motor separado en construcción soldada permite el uso de un solo cabezal de aspiración y descarga por cada tamaño de bomba
El acoplamiento espaciador permite revisar el sello mecánico y el rodamiento axial cuando sea necesario
Las nervaduras antirrotación y laterales proporcionan una velocidad de entrada uniforme a lo largo de la longitud del barril
Aplicaciones
Las bombas SJD-CEP son bombas de difusor de tazón suspendidas en vertical de doble carcasa especialmente diseñadas como bombas de extracción de condensado y drenaje de calentadores en:
Centrales térmicas
Centrales eléctricas de ciclo combinado de combustión de gas
Centrales nucleares
Plantas industriales de energía

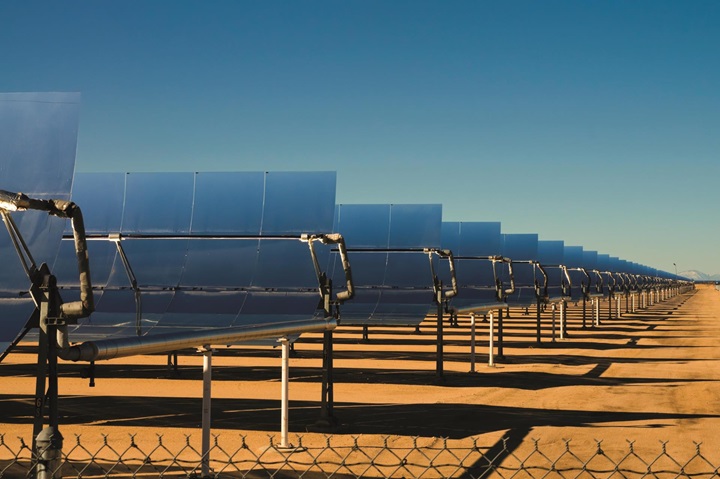

Plantas termosolares (Concentrated Solar Power, CSP)

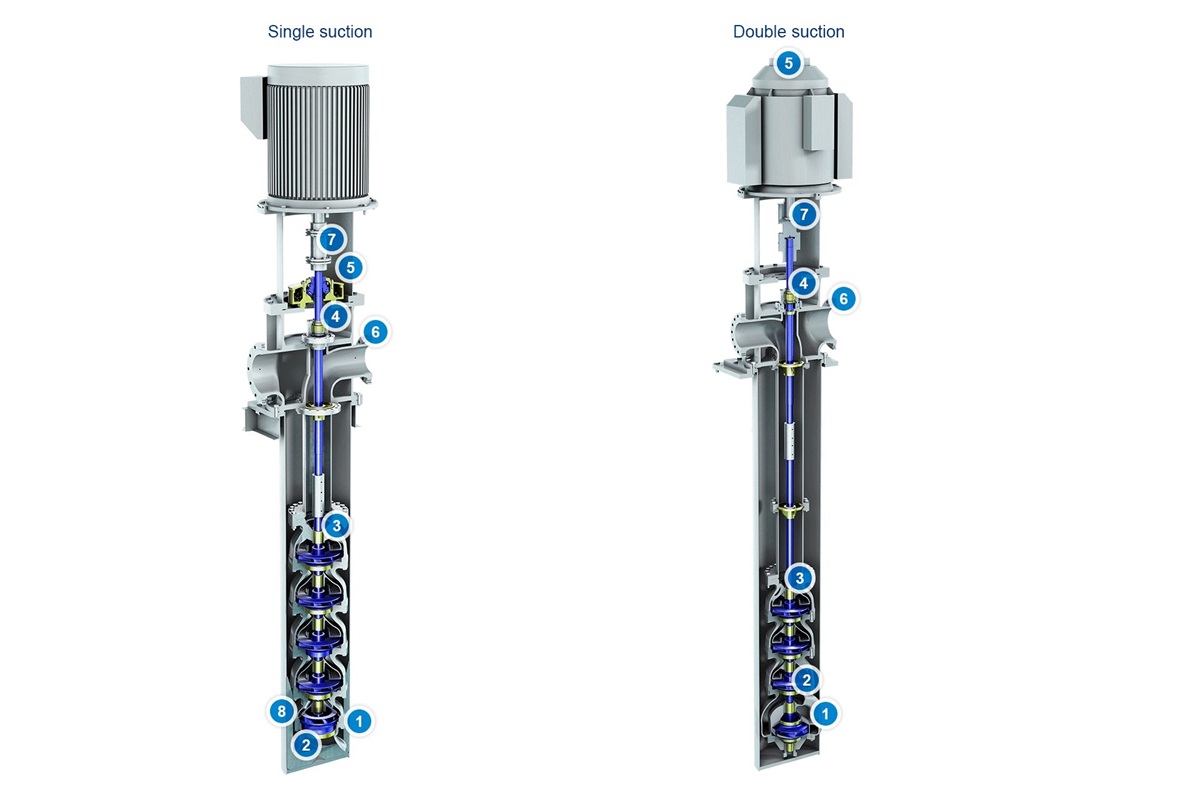

1. Primera etapa de simple aspiración de velocidad específica neta de aspiración (Net Suction Specific Speed, NSS) alta o de primera etapa de doble aspiración de NSS baja
Baja altura neta positiva de aspiración requerida (NPSHR)
2. Anillo de desgaste reemplazable para impulsores y cuerpos
Permite la conservación de las holguras de funcionamiento
3. Rodamiento de carbón-grafito lubricado por el líquido bombeado en cuerpos y columnas
Periodos prolongados sin mantenimiento
4. Sellado del eje mediante un sello mecánico simple o doble con cajera desmontable
Permite revisar el buje de estrangulamiento sin desmontar el cabezal
5. Rodamiento axial en la bomba o el motor
Adaptable a motores IEC o NEMA
6. Cabezal de aspiración y descarga fundido o de fabricación soldada con soporte del motor separado en construcción soldada
Permite el uso de un solo cabezal de aspiración y descarga por cada tamaño de bomba
7. Acoplamiento espaciador
Permite revisar el sello mecánico y los rodamientos axiales cuando sea necesario
8. Se proporciona con nervaduras antirrotación y laterales
Velocidad de entrada uniforme a lo largo de la longitud del barril

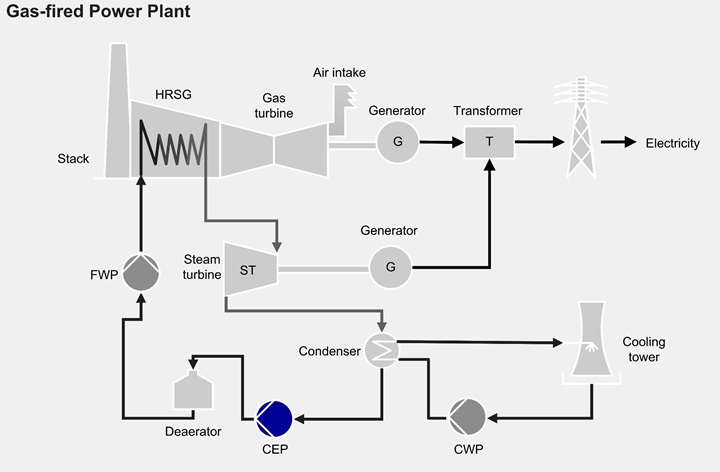

Las bombas de extracción de condensado (CEP) extraen el agua condensada del condensador y la bombean a través del sistema de limpieza de condensado y los calentadores de baja presión hasta el tanque desgasificador del agua de alimentación. En las centrales eléctricas de ciclo combinado de combustión de gas de tamaño grande y mediano, las CEP son verticales de tipo encapsulado para asegurar suficiente altura neta positiva de aspiración disponible (Net Positive Suction Head Available, NPSHA). En centrales eléctricas pequeñas, las CEP podrían ser también horizontales de tipo de aspiración axial.
Las bombas de extracción de condensado (CEP) extraen el agua condensada del condensador y la bombean a través del sistema de limpieza de condensado y los calentadores de baja presión hasta el tanque desgasificador del agua de alimentación. En las centrales eléctricas de ciclo combinado de combustión de gas de tamaño grande y mediano, las CEP son verticales de tipo encapsulado para asegurar suficiente altura neta positiva de aspiración disponible (Net Positive Suction Head Available, NPSHA). En centrales eléctricas pequeñas, las CEP podrían ser también horizontales de tipo de aspiración axial.
Las bombas de extracción de condensado (CEP) extraen el agua condensada del condensador y la bombean a través del sistema de limpieza de condensado y los calentadores de baja presión hasta el tanque desgasificador del agua de alimentación. Las CEP son de tipo encapsulado vertical para asegurar la altura neta positiva de aspiración disponible (Net Positive Suction Head Available, NPSHA). En plantas pequeñas, también pueden ser de tipo horizontal de aspiración axial.

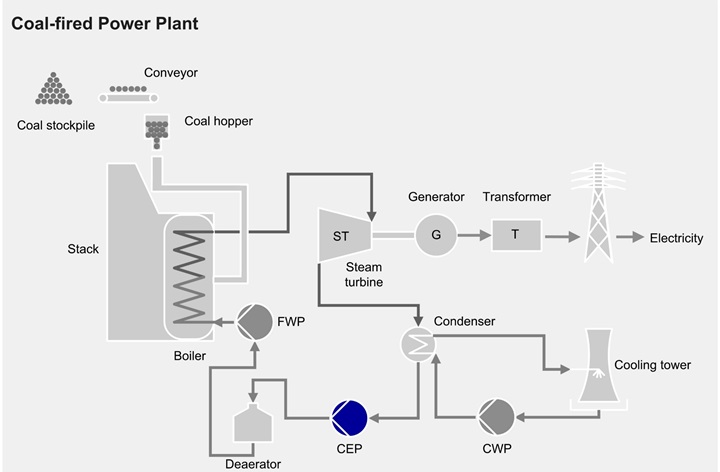

Las bombas de extracción de condensado (CEP) extraen el agua condensada del condensador y la bombean a través del sistema de limpieza de condensado y los calentadores de baja presión hasta el tanque desgasificador del agua de alimentación. En las centrales eléctricas de combustión de carbón y petróleo de tamaño grande y mediano, las CEP son verticales de tipo encapsulado para asegurar una altura neta positiva de aspiración disponible suficiente (Net Positive Suction Head Available, NPSHA). En pequeñas centrales eléctricas para consumo interno de carbón y petróleo, las CEP podrían ser también horizontales de tipo de aspiración axial.
