- Des moteurs à haut rendement IE3 pour davantage d’économies d’énergie
- Fiabilité à long terme avec des roues conçues pour les eaux usées
- Économies d’énergie accrues permettant de réduire l’empreinte carbone CO2
- Excellente gestion des matières fibreuses pour un temps d’arrêt minimisé
- Éco-conception en fabrication et maintenance
Pompe d’assainissement submersible type ABS XFP
Des pompes submersibles pour davantage d’économies d’énergie
- Eau claire et eaux usées
- Effluents contenant des matières solides et fibreuses
- Effluents avec boues et forte teneur en matières fibreuses
- Eau brute industrielle
- Réseaux d’effluents municipaux et d’eaux pluviales combinés
- Moteurs à rendement premium IE3 conformément à la norme CEI 60034-30 (de 1,3 à 550 kW en 50 Hz, et 2,7 à 830 Hp en 60 Hz)
- Gamme ContraBlock, type de roue monocanal et multicanal
- Gamme de roues de type vortex
- Roues de type fermé ou semi-axial
- Version antidéflagrante en option (ATEX, FM ou CSA)
- Système de refroidissement fermé (PE1-2)
- Système de refroidissement en circuit fermé - en standard sur le modèle PE6 (en option sur les modèles PE3-PE5)
- Augmentation de température conformément à la norme NEMA Classe A jusqu’à 110 kW et Classe B au-delà
- Isolation de classe H (140 °C)
- Surveillance de l’état (température, infiltration d’eau)
- Durée de vie des roulements de 100 000 heures (50 000 heures sur les modèles PE1-2)
50 Hz | 60 Hz | |
Tailles des pompes | 80 à 800 mm | 80 à 800 mm/3,2 à 32 pouces |
Débit | jusqu’à 2 400 l/s | jusqu’à 2 500 l/s / 39 600 US gpm |
Hauteur | jusqu’à 80 m | jusqu’à 95 m/310 pi |
Puissance | 1,3 à 550 kW | 2 à 620 kW/2,7 à 830 Hp |
Nombre de pôles | Puissance P2 (kW) | ||||||
PE1 | PE2 | PE3 | PE4 | PE5 | PE6 | PE7 | |
2 |
50 Hz : 3-4 60 Hz : 4,5 |
50 Hz : 5,5-11 60 Hz : 8-12,5 |
50 Hz : 15-25 60 Hz : 18,5-30 |
50 Hz : 35-42 60 Hz : 43-54 |
- | - | - |
4 |
50 Hz : 1,5-2,9 60 Hz : 2,2-3,5 |
50 Hz : 4-9 60 Hz : 4,5-10,5 |
50 Hz : 11-30 60 Hz : 13-35 |
50 Hz : 22-45 60 Hz : 25-52 |
50 Hz : 55-110 60 Hz : 63-125 |
50 Hz : 132-250 60 Hz : 150-335 |
- |
6 |
50 Hz : 1,3 60 Hz : 2 |
50 Hz : 3 60 Hz : 3,5 |
50 Hz : 9-22 60 Hz : 9-25 |
50 Hz : 18,5-37 60 Hz : 21-43 |
50 Hz : 45-90 60 Hz : 52-104 |
50 Hz : 110-200 60 Hz : 125-220 |
50 Hz : 250-550 60 Hz : 290-620 |
8 |
50 Hz : - 60 Hz : 12 |
50 Hz : 15-30 60 Hz : 17-35 |
50 Hz : 37-75 60 Hz : 43-86 |
50 Hz : 90-132 60 Hz : 104-150 |
50 Hz : 160-450 60 Hz : 185-500 |
||
10 |
50 Hz : 30-55 60 Hz : 35-63 |
50 Hz : 75-132 60 Hz : 86-150 |
50 Hz : 160-350 60 Hz : 185-415 |
||||
12 |
|
50 Hz : - 60 Hz : 86-150 |
50 Hz : 160-300 60 Hz : 185-350 |
ContraBlock Plus
Spécialement conçu pour faire face à la gestion difficile de contenus chargés de matières fibreuses et solides.
ContraBlock Evo
La prochaine étape innovante pour améliorer le comportement anti colmatage lors de la gestion d'un contenu plus élevé en filasses et en solides. La ContraBlock Evo utilise la géométrie unique des aubes et la technologie des rainures Pulse-Out pour un passage hautement efficace des solides.Vortex
Dotées d’un large passage pour les solides, les roues vortex sont idéales pour le pompage de liquides à teneur en gaz, en sable ou ayant des exigences de bas débit/hauteur élevée. Elles sont généralement utilisées dans de petites stations de pompage en zone rurale en raison de leurs propriétés anti-colmatage.
Canal
Les roues à canal sont idéales pour les liquides sans fibres. Pour les eaux usées avec fibres, leur compatibilité dépend de la taille de la pompe et peut être déterminée à l’aide du programme de sélection des pompes eaux usées, ABSEL de Sulzer.
Semi-axial
Les roues semi-axiales excellent dans la gestion des effluents dans les stations de pompage de grande taille. Leur conception semi-ouverte à flux mixte combine les avantages des roues à flux axial et centrifuge permettant le passage de solides de grande taille.
Dilacératrice
Les roues sécatrices sont spécifiquement conçues pour les déchets pouvant être longs ou volumineux Une gestion efficace permet ainsi de les les couper en petits morceaux.
Brochures
-
XFP - Effektiv mot blokkeringpdfLangues:
Articles techniques
-
A lifetime of efficiencypdfLangues:
Études de cas
Fiches techniques
Dimension schémas
Manuels d'installation
Brochures
-
XFP - Effektiv mot blokkeringpdfLangues:
Articles techniques
-
A lifetime of efficiencypdfLangues:
Études de cas
Fiches techniques
Dimension schémas
Manuels d'installation
-
La pompe XFP avec hydraulique Contrablock limite le colmatageLa station d’épuration de Pernes Les Fontaines, dont la commune est adhérente au Syndicat mixte des eaux de la région Rhône Ventoux, traite une charge de pollution journalière de 12 000 équivalent-habitants.
-
Études de cas (EN)Partout où les fluides sont pompés, mélangés ou contrôlés, nous sommes présents. Découvrez nos solutions à forte valeur ajoutée qui rendront vos processus de pompage et d’agitation plus efficaces et plus rentables, tout en préservant votre production et en garantissant une fiabilité durable.
-
Évacuation des déchets commerciaux de toilettesLes eaux usées commerciales provenant des toilettes comprennent toutes les eaux des égouts issues des toilettes des bâtiments commerciaux, industriels ou publics.
-
Station de pompage en réseauLes stations de pompage en réseau récupèrent les eaux usées municipales des maisons individuelles et des lotissements communaux. Installées en immergé ou en fosse sèche, les pompes acheminent l'effluent vers une station de pompage terminale. Étant donné que la plupart des stations de pompage ne sont pas équipées de crépines, les pompes sont confrontées à des matières difficiles telles que des articles sanitaires fibreux ou des emballages.
-
Station de pompage terminaleLes stations de pompage terminales reçoivent les eaux usées municipales provenant des stations de pompage en réseau. Installées en immergé ou en fosse sèche, les pompes envoient le liquide vers une usine de traitement pour une purification finale. En raison du manque de crépines dans la plupart des stations de pompage, les matières difficiles comme des articles sanitaires fibreux ou des emballages représentent une menace constante pour le temps de disponibilité.
-
Station de pompage d'entréeLes stations de pompage d'entrée sont assez similaires aux grandes stations de pompage terminales. En fonction de la profondeur du système d'égouts entrant, les hauteurs de relevage peuvent aller de 2 à 30 mètres environ. Pour prévenir les charges de choc hydraulique, qui ont un impact négatif sur le processus biologique, les stations utilisent souvent des variateurs de vitesse et/ou plusieurs pompes en parallèle.
-
Stations de pompage de sortieDes stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée. Des stations de pompage de sortie peuvent également être nécessaires pour compenser les pertes de friction en hausse dans la canalisation sortante à hauts débits, par exemple dans les longues canalisations d'émissaires marins.
-
Retour des boues activéesDes stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée.
-
Assèchement lors de forage de tunnelUne construction de tunnel est un chantier complexe où de nombreuses variables différentes doivent être prises en compte, notamment les inondations. Nos pompes de drainage et d'assèchement submersibles à boues sont légères, portables et démarrent quand vous les branchez.
-
Centres de services pour l'eau, les eaux usées et l'assèchementTrouvez le centre de services le plus proche de chez vous. Avec plus de 100 centres de services à travers le monde, nous sommes toujours proches des clients.

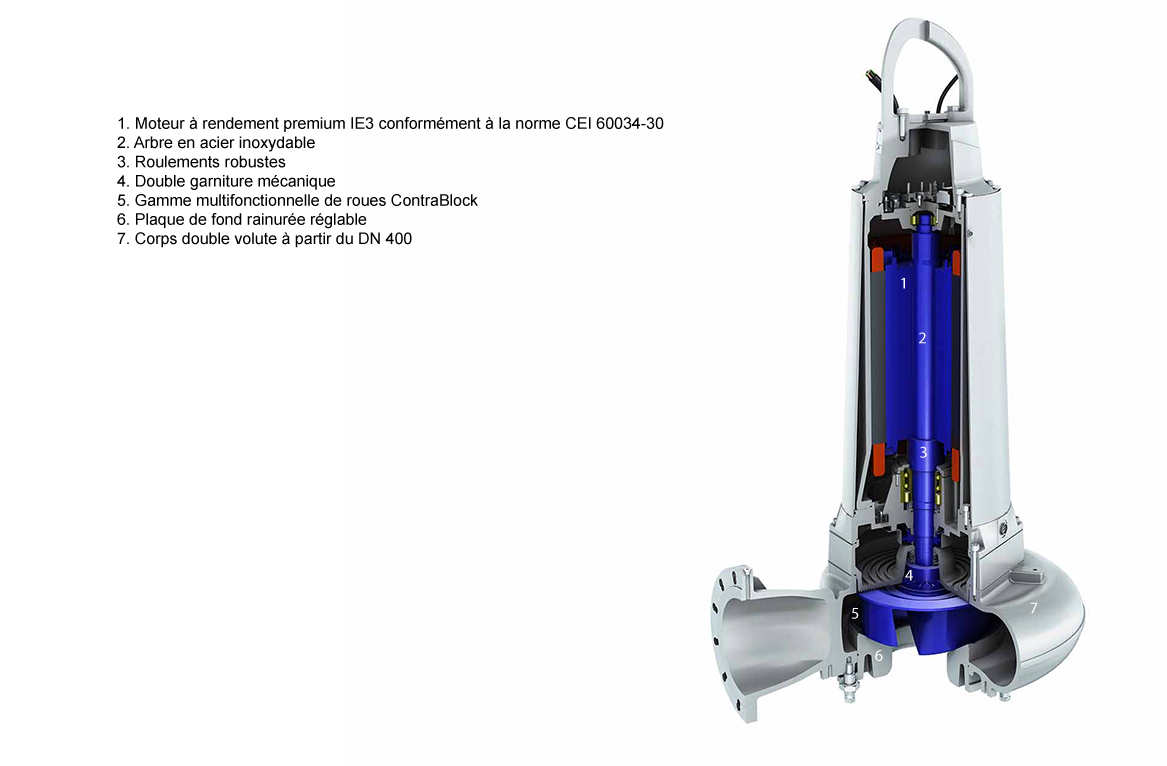

Gamme multifonctionnelle de roues ContraBlock Plus
- Technologie spécialement conçue pour les applications avec des exigences strictes, notamment une consommation d’eau réduite et une teneur plus élevée en matières fibreuses et solides
- Conception très fiable et efficace de la roue avec des modèles monocanal et multicanal pour assurer une résistance exceptionnelle aux blocages.
- Équilibre optimal entre le nombre de canaux de la roue et la gestion des solides grâce à la mécanique des fluides numérique (CFD) et aux essais intensifs
- Le meilleur rendement proposé sur le marché, sans compromettre la gestion des matières fibreuses et la taille des solides
Plaque de fond rainurée réglable
- Économies d’énergie significatives tout au long du cycle de vie
- Comportement anti-bouchage
- Plaque de fond réglable améliorant l’efficacité et la fiabilité de la pompe
- Gestion optimale des filasses tout au long du cycle de vie
Corps double volute à partir du DN 400
- Réduction des forces radiales et de la flexion d’arbre
- Optimisation de la durée de vie des roulements et des joints d’arbre, réduisant ainsi les coûts de cycle de vie
Double garniture mécanique
- Carbure de silicium/carbure de silicium (SiC/SiC) pour une résistance maximale à l’abrasion
- La prévention au blocage réduit les coûts d’exploitation
- Garniture mécanique SiC/SiC garantissant une parfaite résistance chimique en assainissement et en industrie
Arbre en acier inoxydable
- Minimise la flexion d’arbre et optimise le fonctionnement de la garniture mécanique à<0,05 mm
- Coefficient de sécurité élevé pour éviter une rupture de fatigue
Roulements robustes
- Durée de vie minimale de 50 000 heures pour les moteurs jusqu’à 9 kW et 100 000 heures pour les moteurs de plus de 11 kW
Moteur à rendement premium IE3 conformément à la norme CEI 60034-30
- Moteurs à rendement premium conformément à la norme CEI 60034-30. Niveau IE3 avec tests effectués conformément à la norme CEI 60034-2-1
- Conçu pour un fonctionnement avec Variateur de Fréquence (VDF).
- Moteurs certifiés ATEX, FM et CSA disponibles en option. Types de capteurs multifonctionnels disponibles en option, notamment pour la détection de la chaleur, de l’humidité et des vibrations.
- Réduction significative de l’empreinte carbone et durée de vie accrue grâce à une faible augmentation de température dans le moteur
Gamme multifonctionnelle de roues ContraBlock Plus
- Technologie spécialement conçue pour les applications avec des exigences strictes, notamment une consommation d’eau réduite et une teneur plus élevée en matières fibreuses et solides
- Conception très fiable et efficace de la roue avec des modèles monocanal et multicanal pour assurer une résistance exceptionnelle aux blocages.
- Équilibre optimal entre le nombre de canaux de la roue et la gestion des solides grâce à la mécanique des fluides numérique (CFD) et aux essais intensifs
- Le meilleur rendement proposé sur le marché, sans compromettre la gestion des matières fibreuses et la taille des solides
Plaque de fond rainurée réglable
- Économies d’énergie significatives tout au long du cycle de vie
- Comportement anti-bouchage
- Plaque de fond réglable améliorant l’efficacité et la fiabilité de la pompe
- Gestion optimale des filasses tout au long du cycle de vie
Corps double volute à partir du DN 400
- Réduction des forces radiales et de la flexion d’arbre
- Optimisation de la durée de vie des roulements et des joints d’arbre, réduisant ainsi les coûts de cycle de vie
Double garniture mécanique
- Carbure de silicium/carbure de silicium (SiC/SiC) pour une résistance maximale à l’abrasion
- La prévention au blocage réduit les coûts d’exploitation
- Garniture mécanique SiC/SiC garantissant une parfaite résistance chimique en assainissement et en industrie
Arbre en acier inoxydable
- Minimise la flexion d’arbre et optimise le fonctionnement de la garniture mécanique à<0,05 mm
- Coefficient de sécurité élevé pour éviter une rupture de fatigue
Roulements robustes
- Durée de vie minimale de 50 000 heures pour les moteurs jusqu’à 9 kW et 100 000 heures pour les moteurs de plus de 11 kW
Moteur à rendement premium IE3 conformément à la norme CEI 60034-30
- Moteurs à rendement premium conformément à la norme CEI 60034-30. Niveau IE3 avec tests effectués conformément à la norme CEI 60034-2-1
- Conçu pour un fonctionnement avec Variateur de Fréquence (VDF).
- Moteurs certifiés ATEX, FM et CSA disponibles en option. Types de capteurs multifonctionnels disponibles en option, notamment pour la détection de la chaleur, de l’humidité et des vibrations.
- Réduction significative de l’empreinte carbone et durée de vie accrue grâce à une faible augmentation de température dans le moteur
