Uppoasenteinen vedenpoistopumppu XJ 900

Korkean nostokorkeuden vedenpoistopumppu, joka tukee korkeaa virtausta

Innovatiivinen rakenne mahdollistaa tämän erittäin tehokkaan pumpun käytön sekä suuren nostokorkeuden että virtauksen sovelluksissa. 50 Hz: suurin nostokorkeus 200 metriä, enimmäisvirtaus 120 l/s. 60 Hz: suurin nostokorkeus 230 metriä (754 jalkaa), enimmäisvirtaus 130 l/s (2 090 gpm).

Tärkeimmät edut
  • Tehokas IE3-moottori pitää toiminnan luotettavana
  • Korkea kulumiskestävyys takaa kustannustehokkaan pumppauksen vuosien ajaksi
  • Mukautettava suunnittelu helpottaa pumpun muuntamista eri hydraulisiin vaatimuksiin
Mallit
  • XJ 900 HD, suuri nostokorkeus, 3-vaiheinen
  • XJ 900 ND, suuri virtaus, 3-vaiheinen

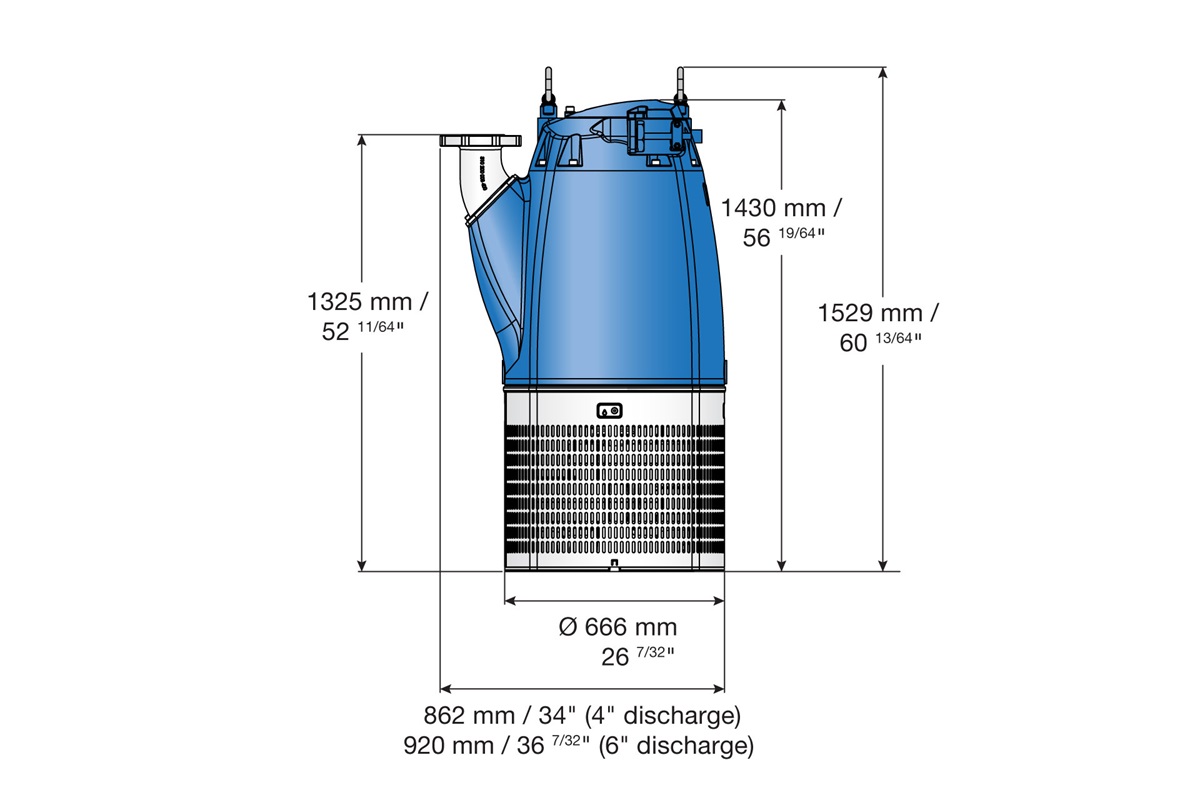

Paino: 1 200 kg (2 646 lb.)

Katso pumpun helppo muuntaminen suuren nostokorkeuden kokoonpanosta suuren virtauksen kokoonpanoon
Moottorin suojaus

Moottorin suojaus

  • Lämpöohjaus hyödyntää moottorin käämityksissä olevia lämpötila-antureita automaattiseen sammutukseen ylikuumenemisen tapauksessa
  • Kytkentärasian ja moottorikammion vuotoantureilla varustettu tiivisteen valvontajärjestelmä sammuttaa toiminnan automaattisesti, jos pumppuun pääsee vettä
  • Öljykammion vuotoanturi ilmaisee, jos öljyyn pääsee vettä
  • Valinnainen laakerien valvontajärjestelmä hyödyntää ylä- ja alalaakerin lämpötila-antureita ylikuumenemisen havaitsemiseen

Poistoliitännät

DN 100/4” (vakio-HD)
Laippaliitäntä PN40 DIN 1092-1
Laippaliitäntäluokka 250 ASME B16.1 1998

DN150 / 6” (vakio-ND)
Laippaliitäntä PN40 DIN1092-1
Laippaliitäntäluokka150 ASME B16.5 1998



Edut

Luotettava toiminta

Kestävä ulkokoteloinnilla varustettu valurautarakenne mahdollistaa hyvän jäähdytyksen ja käytön, vaikka veden pinta olisi toiminnan aikana suodattimessa asti.

Kulumiskestävyys

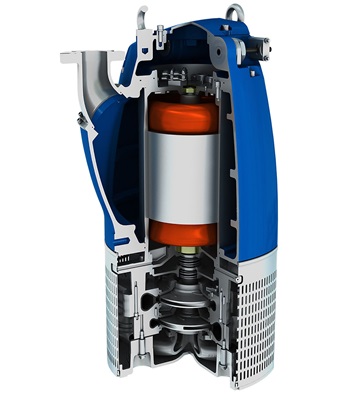

Kertainvestointi takaa kustannustehokkaan pumppauksen vuosien ajaksi. Peräkkäiset juoksupyörät, kaksoispoistopesät ja valkoisesta valuraudasta valmistetut virtauksen putkikäyrät varmistavat pitkän käyttöiän ja korkean tehokkuuden.

Joustava hydrauliikka

Jotta pumppu voidaan muuntaa helposti ND-toimisesta HD-toimiseksi, siihen on asennettu juoksupyörät ja ilmastimet HD- ja ND-versioita varten. Tämän ansiosta pumppuja voidaan hankkia vähemmän, mutta silti saatavilla on sopiva hydraulinen toiminta työtä varten.

50 Hz
Sähköllä toimiva uppopumppu XJ 900
Suurin upotussyvyys 80 m
Suojausluokka IP68
Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla 40 °C
Suurin pumpattavan aineen tiheys 1 100 kg/m3
Pumpattavan aineen pH 5–8
Suodattimen aukko 8 x 34 mm
Suurin käynnistysten määrä 15/h
Moottorin luokitus P2 90 kW
Nopeus 2 970 r/min
Virtakaapeli 20 m, NSSHOEU-tyyppi
60 Hz
Sähköllä toimiva uppopumppu XJ 900
Suurin upotussyvyys 80 m
Suojausluokka IP68
Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla

40 °C

Suurin pumpattavan aineen tiheys 1 100 kg/m3
Pumpattavan aineen pH 5–8
Suodattimen aukko 8 x 34 mm
Suurin käynnistysten määrä 15/h
Moottorin luokitus P2 108 kW
Nopeus 3 560 r/min
Virtakaapeli

30 m, NSSHOEU-tyyppi

60 Hz US
Sähköllä toimiva uppopumppu XJ 900
Suurin upotussyvyys 262 ft
Suojausluokka IP68

Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla

104 °F

Suurin pumpattavan aineen tiheys 0,0397 lb/in3
Pumpattavan aineen pH 5–8
Suodattimen aukko 5/16” x 1 5/16”
Suurin käynnistysten määrä 15/h
Moottorin luokitus P2 145 hv
Nopeus 3 560 r/min
Virtakaapeli 100 ft, W-tyyppi
Sovellukset

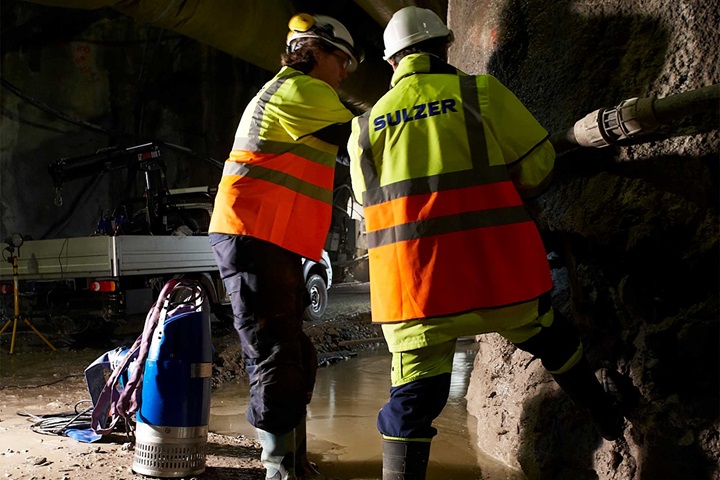

  • Vedenpoisto tunnelinrakennuksessa
    Tunnelin rakennustyömaa on haastava, koska siellä täytyy huomioida monenlaisia tekijöitä, kuten tulviminen. Upotettavat tyhjennys- ja lietepumppumme ovat kevyitä, kannettavia ja käyttövalmiita heti virran kytkemisen jälkeen.

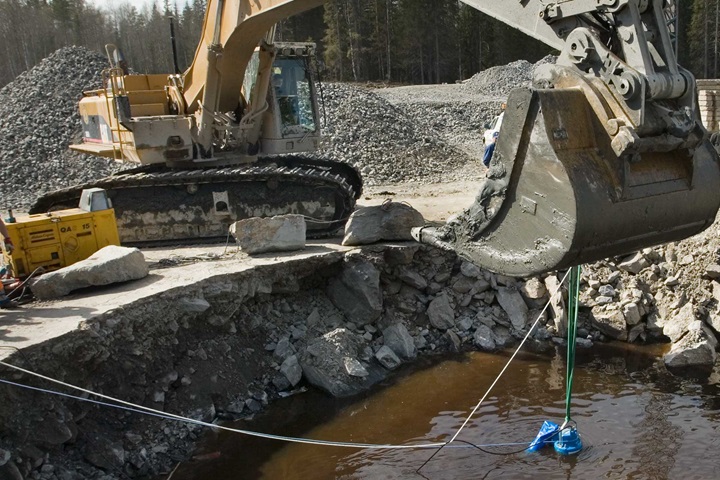

  • Vedenpoisto rakennustöissä
    Rakennustyömaat, kuten tiet, kanavat, tunnelit ja padot, ovat haastavia työympäristöjä. Rakennustyömaiden johtajat tarvitsevat taloudellisia perusteita laitteiston ostamiseen. Uppoasenteiset vedenpoistopumppumme tarjoavat niitä.

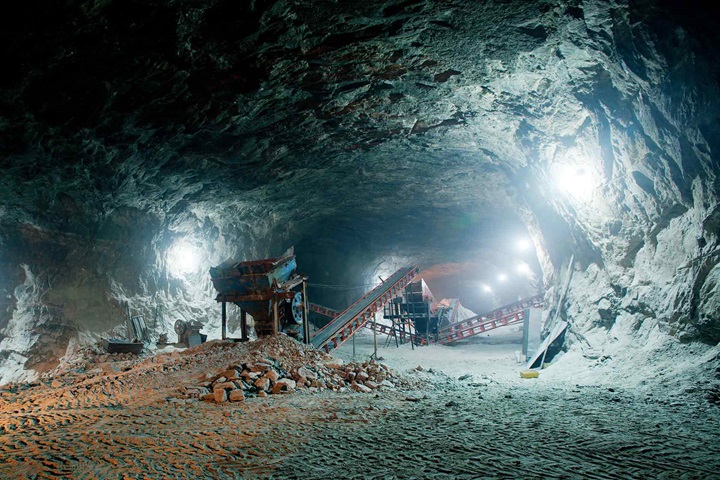

  • Kaivostoiminta
    Kaivosten olosuhteet ovat ankarat sekä maan pinnalla että pinnan alla. Mudan, lietteen ja kivien lisäksi vettä täytyy poistaa suuria määriä tuotannon käynnissä pitämiseksi. Vedenpoistopumppumme ovat kestäviä ja valmiita vaativimpaankin veden- ja lietteenpoistoon.
