Pompe haute pression à corps segmenté MC

Pompe haute pression conçue selon vos spécifications

Les pompes haute pression à corps segmenté de la série M bénéficient d'une conception modulaire. Cela permet à Sulzer de trouver la solution la plus efficace pour répondre aux exigences de ses clients, généralement pour des pompes alimentaires de chaudière et des pompes d'extraction de condensats dans des centrales électriques au gaz à cycle combiné, entre autres applications. Le coût d'investissement ainsi que les coûts opératoires de la pompe sont pris en considération pour optimiser la sélection. En effet, une conception hydraulique optimisée garantit un rendement maximal.

Principaux avantages
  • Gamme d’hydrauliques modulaires offrant des rendements élevés sur une larges plage de fonctionnement, comme requis pour les centrales électriques au gaz à cycle combiné
  • Conception optimisée pour les conditions opératoires rencontrées dans dans les centrales électriques au gaz à cycle combiné
  • Larges tailles de tubulures pour un écoulement optimisé à l’aspiration, un faible niveau sonore et des torseurs admissibles plus élevés
  • Insensible aux variations rapides de température et donc parfaite adéquation aux spécificités des centrales électriques au gaz à cycle combiné où les arrêts/démarrages sont fréquents
  • Accès aisé aux boîtes étanches de refroidissement facilitant le nettoyage
  • Une conception d'arbre rigide pour des vitesses critiques au-dessus de la vitesse de fonctionnement maximale
Principales applications

La pompe MC est principalement conçue pour les applications électriques, telles que : services d'alimentation en eau de chaudières auxiliaires ; réduction des oxydes d'azote (NOx) et injection de carburant pour turbines dans les centrales électriques à cycle combiné ; alimentation en eau de chaudières pour les centrales électriques industrielles et fonctionnant à la biomasse ; et alimentation de générateurs de vapeur dans des centrales électriques solaires à concentration. La conception est idéale pour :

  • Pompe d'alimentation en eau pour chaudières principales et auxiliaires jusqu'à 180 °C
  • Réduction des oxydes d'azote (NOx) et injection de carburant pour turbines dans les centrales électriques au gaz à cycle combiné
  • Pompes d'extraction de condensats dans les centrales électriques et les centrales industrielles
  • Services auxiliaires dans les centrales électriques au gaz à cycle combiné ou industrielles
  • Pompe d'alimentation en eau pour le dessalement par osmose inverse
  • Eau à forte pression pour les applications industrielles
  • Pompe alimentaire de chaudière pour les centrales électriques au gaz à cycle combiné
  • Pompe alimentaire de chaudière pour les centrales électriques solaires concentrées
  • Pompe alimentaire de chaudières pour les centrales électriques industrielles et fonctionnant à la biomasse

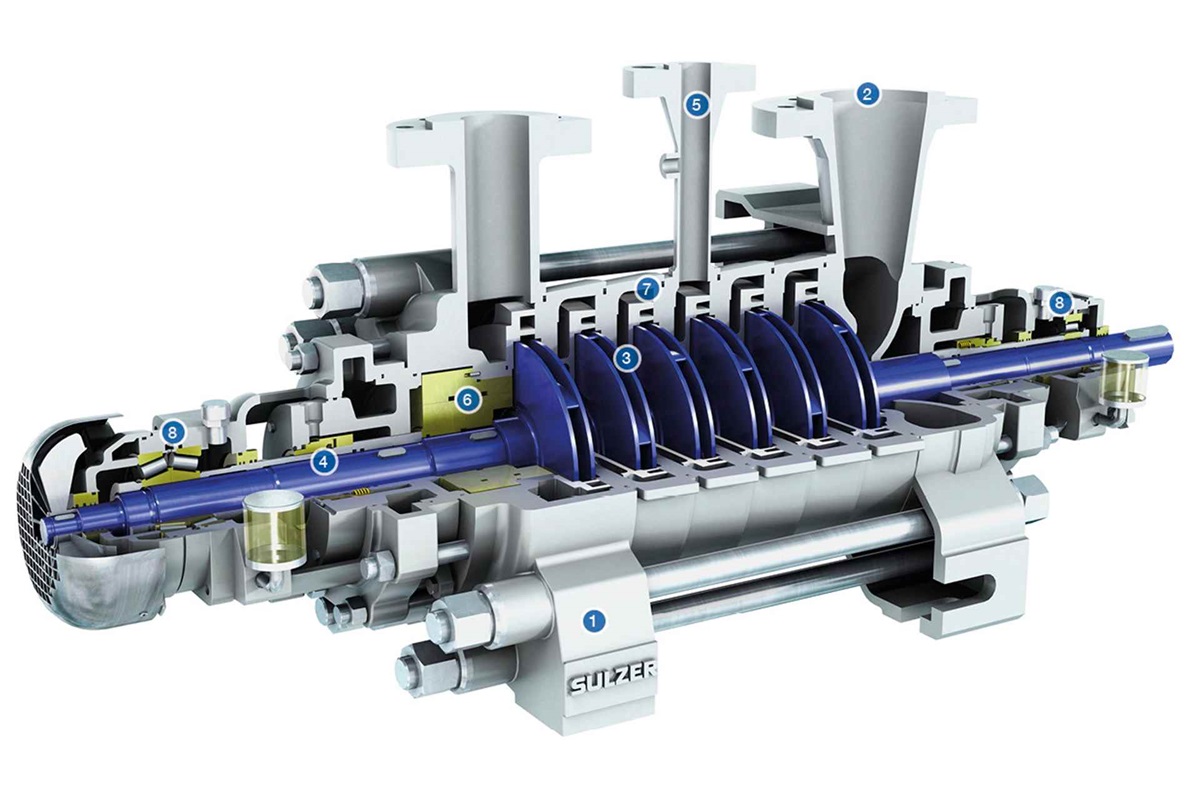

Caractéristiques et avantages
1. Support de boîtier

 Montage sur pattes ou à l’axe pour les grandes tailles et températures élevées

2. Tubulures
  • Grandes tubulures d'aspiration optimisant l’écoulement à l'entrée
  • Réduction du niveau de bruit grâce à de faibles vitesses dans les tubulures
  • Autorise  des torseurs aux brides plus grands
3. Roues
  • Plusieurs jeux d’hydrauliques par taille de pompe garantissent des rendements élevés et de faibles coûts de fonctionnement sur une large plage de fonctionnement
  • Premier étage avec faible charge nette requise à l'aspiration (NPSHR) ; premier étage à double ouïe d'aspiration disponible pour certaines tailles de pompes
4. Arbre

Conception rigide permettant une vitesse critique au-dessus de la vitesse de fonctionnement et minimisant la déflexion d'arbre. Les zones sujettes à l'usure sont protégées.

5. Soutirage intermédiaire

Possibilité d'avoir jusqu’à deux connections

6. Système d'équilibrage de la poussée axiale

La poussée axiale peut être équilibrée par un piston d'équilibrage avec butée ou par un disque d'équilibrage sans butée.

7. Joints toriques

Étanchéité des segments assurée par des joints toriques confinés, donc insensibles aux variations rapides de température et aux pressions élevées

8. Plusieurs types de paliers

Roulements pour un faible coût ou paliers lisses pour les fortes puissances

Données de fonctionnement
50 Hz 60 Hz
Tailles des brides de refoulement jusqu'à 350 mm jusqu'à 14’’
Débits jusqu'à 1 860 m3/h Jusqu'à 2 200 m3/h
Hauteurs jusqu'à 1 750 m jusqu'à 5 500 pieds
Pressions jusqu'à 180 bar jusqu'à 180 bar
Températures jusqu'à 180 °C jusqu'à 356 °F (180°C)
Plage de performances

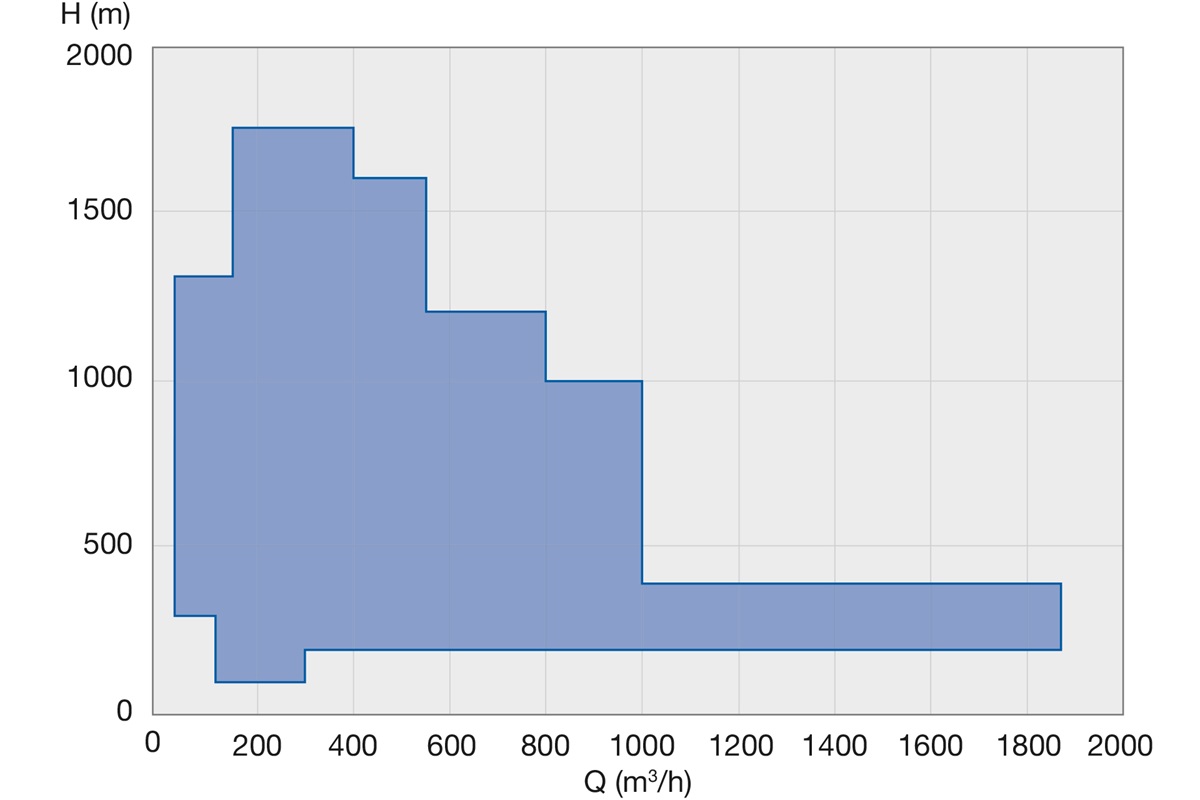

Plage de performances 50 Hz

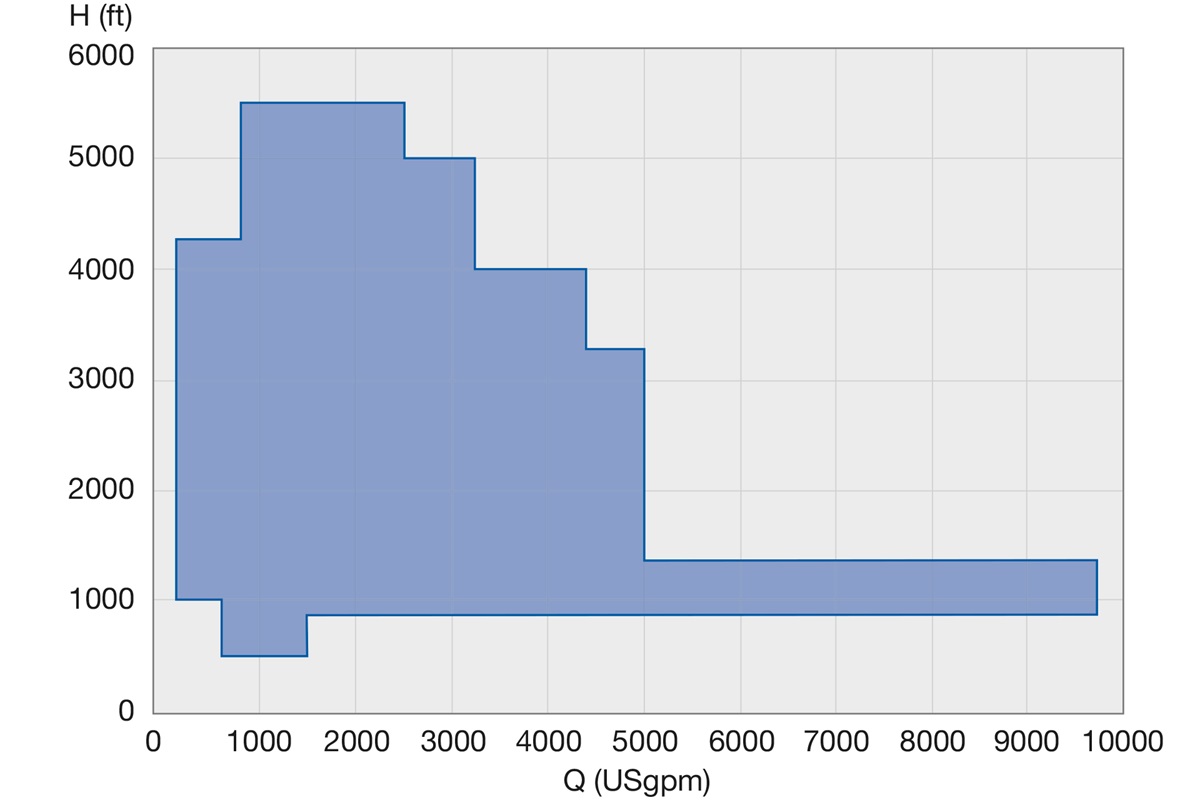

Plage de performances 60 Hz
Matériaux
Pompe Matériau
Chambre d'aspiration, segment et  corps de refoulement
Acier au carbone, acier au chrome, acier duplex
Roues et diffuseurs Acier au carbone, acier au chrome, acier duplex
Arbre Acier au chrome, acier duplex
Système d'équilibrage Acier au chrome, acier duplex
Applications
  • Centrales électriques
    Gamme étendue de produits Sulzer pour optimiser les performances et la fiabilité de votre centrale électrique biomasse à combustible organique solide, centrale électrique biomasse à combustible industriel solide ou à combustible de déchets urbains, et processus de centrale électrique biomasse à combustible organique gazeux ou liquide.
  • Transport de l'eau
    Les pompes pour le transport de l'eau pompent de grands volumes d'eau principalement sur de longues distances et à des altitudes géodésiques élevées vers des zones géographiques ou pour des industries qui en ont besoin à différentes fins. Nous proposons différentes configurations en fonction de vos besoins.
  • Unité d’osmose inverse HPP
    C'est le cœur du processus de dessalement par osmose inverse (SWRO), où l'effet de dessalement se produit. L'eau de mer traitée est alimentée au moyen de pompes haute pression dans les membranes d’osmose inverse. On obtient ainsi un rejet de perméat ou d'eau de produit et d'eaux de gisement haute pression, dont l'énergie haute pression est récupérée par un dispositif sélectionné de récupération de l'énergie.
Options
Piston d'équilibrage

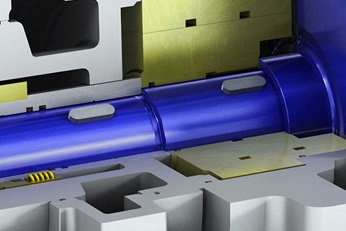

Piston d'équilibrage

Le piston d'équilibrage reprend la majeure partie de la poussée axiale. Les diamètres du piston sont choisis de manière à minimiser la poussée axiale au point de fonctionnement nominal. Les poussées axiales résiduelles et supplémentaires survenant au-dessus/en dessous du point de fonctionnement nominal sont reprises par la butée, généralement constituée d’un palier à roulements coniques.

Le piston d'équilibrage convient pour :

  • Une longue durée de vie dans des conditions de fonctionnement extrêmes
  • Des applications avec démarrages/arrêts fréquents grâce à un dispositif anti-usure   quasi-inusable
Disque d'équilibrage
Disque d'équilibrage

Avec le disque d'équilibrage, la force axiale est complètement compensée. La butée axiale n'est donc plus nécessaire.

La conception des disques est optimisée pour chaque hydraulique et chacune des tailles.

Pour un fonctionnement avec des démarrages/arrêts fréquents, l'installation d'un dispositif anti-contact est disponible (soit mécanique, soit magnétique).



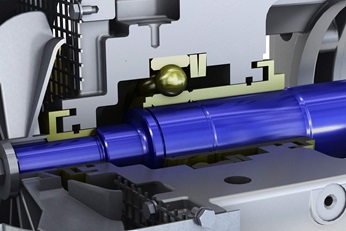

Palier côté libre avec disque d'équilibrage et dispositif anti-contact mécanique
Dispositif anti-contact mécanique ou magnétique (PERMAVORTM)

Avantages :

  • Évite le contact et l'usure du disque/contre-disque pendant le fonctionnement à basse vitesse, ainsi qu’au démarrage et à l'arrêt
  • Système passif autorégulateur
  • Réduit la charge exercée sur le disque d'équilibrage pendant le fonctionnement normal
  • Intégré au corps de palier radial ; pas d'autres paliers énergivores requis
