Principais benefícios
  • Funciona como uma unidade de monitoramento e controle independente
  • Minimiza custos operacionais e o consumo de energia
  • Aumenta a disponibilidade da estação de bombeamento
  • Fácil de usar e configurar com painel de operação integrado
  • Suporta todos os aspectos dos cálculos do Custo do ciclo de vida (Life Cycle Cost, LCC)

Principais aplicações
  • Monitoramento e controle de estações de bombeamento de águas residuais municipais
  • Visualização de alarmes, status da bomba e tendências
  • Monitoramento avançado que inclui registros de falhas
  • Controle bombas e altere as configurações manualmente
Principais características de design

Todas as funcionalidades das quais você precisa estão integradas no controlador de equipamentos EC 531. A funcionalidade para ajudar a monitorar a condição do equipamento, bem como otimizar e reduzir o risco de transbordamento, reduzir os custos de energia e os custos de limpeza, etc., é padrão. O EC 531 oferece acesso instantâneo a alarmes, status da bomba, informações e tendências de nível,– tanto no local como remotamente. Funções que ajudam a prevenir tempo de parada e inundações também estão incluídas.

O controlador de equipamentos EC 531 pode ser usado com uma ou duas bombas.

O controlador vem com um display gráfico que oferece uma interface completa para o usuário. A detecção de nível no poço pode ser feita utilizando chaves flutuantes ou sensor de nível 4-20 mA.

Porta de comunicação RS 485 para enviar e receber informação de produtos periféricos através da interface Modbus, que proporciona:

  • Menos módulos I/O necessários
  • Fiação reduzida
  • Acesso a dados adicionais por dispositivos externos
Principais parâmetros de controle
  • Ponto de ajuste de nível, incluindo intervalo de tempo
  • Velocidade de alteração do nível
  • Níveis de partida aleatórios
  • Controle de tarifas de energia
  • Tempo máximo de execução
  • Lógica de controle do VFD, incluindo cálculo de vazão, pontos de ajuste diários, pontos de ajuste noturnos e velocidade de reversão da bomba ajustável.
  • BEP (Ponto de melhor eficiência)
  • Comunicação de dados:
    Comunicação por protocolo Modbus (RTU/TCP) com outros sistemas de telemetria ou SCADA
    Tabelas de referência cruzada de registros e I/O para configuração eficiente de comunicação
    Suporte para comunicação ethernet
Ponto de melhor eficiência (BEP)

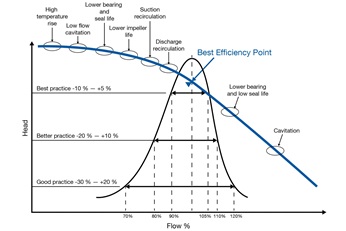

Exemplo de BEP (Ponto de melhor eficiência)

O EC 531 possui a funcionalidade de lógica de controle BEP (Ponto de melhor eficiência) integrada. BEP é o ponto em que a bomba opera com eficiência máxima. Neste ponto, o fluxo entra e sai da bomba com uma quantidade mínima de separação de fluxo, turbulência e outras perdas.

A operação da bomba mais próximo do seu BEP resultará em menor tensão e desgaste, aumentando a confiabilidade e a vida útil da bomba.

Na inicialização, o EC 531 executará vários cálculos de frequência de capacidade versus operação para determinar a frequência ideal para operação das bombas. Este ciclo de teste se repete com um intervalo de tempo predefinido.

Valor agregado ao controlar a bomba com base na lógica de controle do BEP:

  • Menores custos de operação
  • Menos cargas hidráulicas em componentes mecânicos
  • Menos tensão nas vibrações do rolamento e do eixo
  • Ruído menos audível
  • Menos recirculação de sucção (isso também reduz o risco de entupimento da bomba).
Aplicações
  • Águas residuais comerciais sem detritos sanitários
    As águas residuais comerciais sem detritos sanitários incluem as águas residuais de drenagem e águas cinzas.
  • Águas residuais domésticas sem detritos sanitários
    As águas residuais domésticas sem detritos sanitários incluem as águas residuais de drenagem e águas cinzas.
  • Controle de vazão
    A mudança climática é um desafio à prevenção de desastres naturais. Quando a água corre pelo terreno em grandes quantidades, a ampla gama de bombas da Sulzer oferece soluções confiáveis, econômicas e eficientes para controle de inundações.
  • Eliminação de resíduos comerciais de sanitários
    As águas residuais comerciais de sanitários compreendem toda a água de esgoto liberada de sanitários em propriedades comerciais, industriais ou públicas.
  • Eliminação de resíduos domésticos de sanitários
    As águas residuais domésticas de sanitários compreendem toda a água de esgoto liberada de instalações sanitárias ou imóveis residenciais.
  • Estação de bombeamento de águas pluviais
    Durante fortes chuvas, as estações de bombeamento de águas pluviais levam grandes volumes de água em baixa altitude para receber as águas da superfície ou esgotos. Tendo sido por muito tempo parte da gestão de inundações, elas estão cada vez mais envolvidas em estratégias de adaptação às alterações climáticas para cidades costeiras a baixas altitudes.
  • Estação de bombeamento de entrada
    Estações de bombeamento de entrada são semelhantes a grandes estações de bombeamento terminais. Dependendo da profundidade do esgoto de entrada, as cabeças de elevação podem variar de cerca de 2 a 30 metros. Para evitar cargas de choque hidráulico, que impactam negativamente o processo biológico, as estações muitas vezes fazem uso de unidades de velocidade variável e/ou várias bombas em paralelo.
  • Estação de bombeamento de rede
    As estações de bombeamento de rede coletam águas residuais municipais de imóveis residenciais e organizações comunitárias. Instaladas em poços secos ou molhados, as bombas levam o efluente para uma estação de bombeamento terminal. Como a maioria das estações de bombeamento não está equipada com telas, as bombas devem lidar com materiais difíceis, como materiais fibrosos de sanitários e embalagens.
  • Estação de bombeamento terminal
    As estações de bombeamento terminais recebem águas residuais municipais de estações de bombeamento de rede. Instaladas em poços secos ou molhados, as bombas enviam o material a uma estação de tratamento de purificação final. Devido à falta de telas na maioria das estações de bombeamento, materiais difíceis, como materiais sanitários fibrosos e embalagens, são uma ameaça constante ao tempo de atividade.
  • Estações de bombeamento de saída
    As estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré. Estações de bombeamento de saída também podem ser necessárias para compensar o aumento das perdas por atrito na tubulação de saída a fluxos elevados, por exemplo, em longas tubulações de descarga no mar.
  • Sistemas pressurizados
    Sistemas de esgoto pressurizados são adequados para locais distantes, como áreas de turismo e regiões costeiras, onde pode não haver acesso direto a sistemas locais baseados em gravidade. Eles também podem oferecer uma alternativa econômica aos esgotos por gravidade, pois envolvem diâmetros de tubulações menores e menos escavação.
  • Tanque de retenção de águas pluviais
    Os tanques de retenção de águas pluviais atuam como um amortecedor durante períodos de chuvas fortes. Isso é cada vez mais importante à medida que as áreas se tornam mais desenvolvidas, com superfícies duras, como telhados, ruas e estacionamentos que não absorvem a água da chuva. Quando tanques de retenção de águas pluviais são implementados, a gravidade ou as bombas podem ser usadas para fornecer um fluxo contínuo reduzido no sistema de esgoto. A experiência da Sulzer torna possível evitar cargas hidráulicas de pico e limitar as tensões em sistemas de esgotos existentes.
