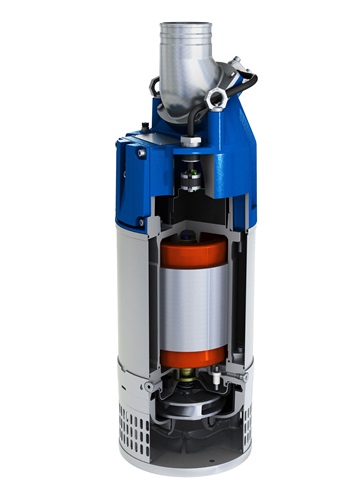

Uppoasenteinen linjaan asennettava vedenpoistopumppu XJC 50

Täydellinen valinta kooltaan rajoitettuun asennustilaan

Uppoasenteinen keskilinjavedenpoistopumppu XJC 50 sopii sulavan muotoilunsa täydellisesti sovelluksiin, joissa on vähän asennustilaa. Pumppu soveltuu ihanteellisesti veden ja kevyitä kuluttavia aineita sisältävän jäteveden pumppaamiseen. Sisäänrakennetulla AquaTronic-yksiköllä varustettujen pumppujen juoksupyörä pyörii aina oikeaan suuntaan, jolloin pumpun suorituskyky pysyy korkeana ja se kuluu mahdollisimman vähän. 50 Hz: suurin nostokorkeus 45 metriä, enimmäisvirtaus 35 l/s. 60 Hz: suurin nostokorkeus 49 metriä, enimmäisvirtaus 36 l/s.

Tärkeimmät edut
  • Liitä ja pumppaa -asennus ilman huolia ylikuumenemisesta.
  • Toimii luotettavasti ja ongelmattomasti myös veden tason ollessa alhainen.
  • Sisäänrakennetulla AquaTronic-yksiköllä varustetut pumput korjaavat väärän vaihejärjestyksen, jolloin juoksupyörä pyörii aina oikeaan suuntaan.
  • Modulaarinen rakenne parantaa huollettavuutta ja tekee pumpun muuttamisesta eri nesteiden tarpeita vastaavaksi helppoa. Sisäänrakennetulla AquaTronic-yksiköllä varustetun pumpun kunto voidaan tarkastaa sitä purkamatta käyttäen huolto-ohjelmistoa.
Mallit
  • XJC 50 ND keskitason nostokorkeus 3-vaiheinen
  • XJC 50 ND AT* keskitason nostokorkeus 3-vaiheinen
  • XJC 50 LD korkea virtaus 3-vaiheinen
  • XJC 50 LD AT* korkea virtaus 3-vaiheinen
  • XJC 50 HD korkea nostokorkeus 3-vaiheinen
  • XJC 50 HD AT* korkea nostokorkeus 3-vaiheinen

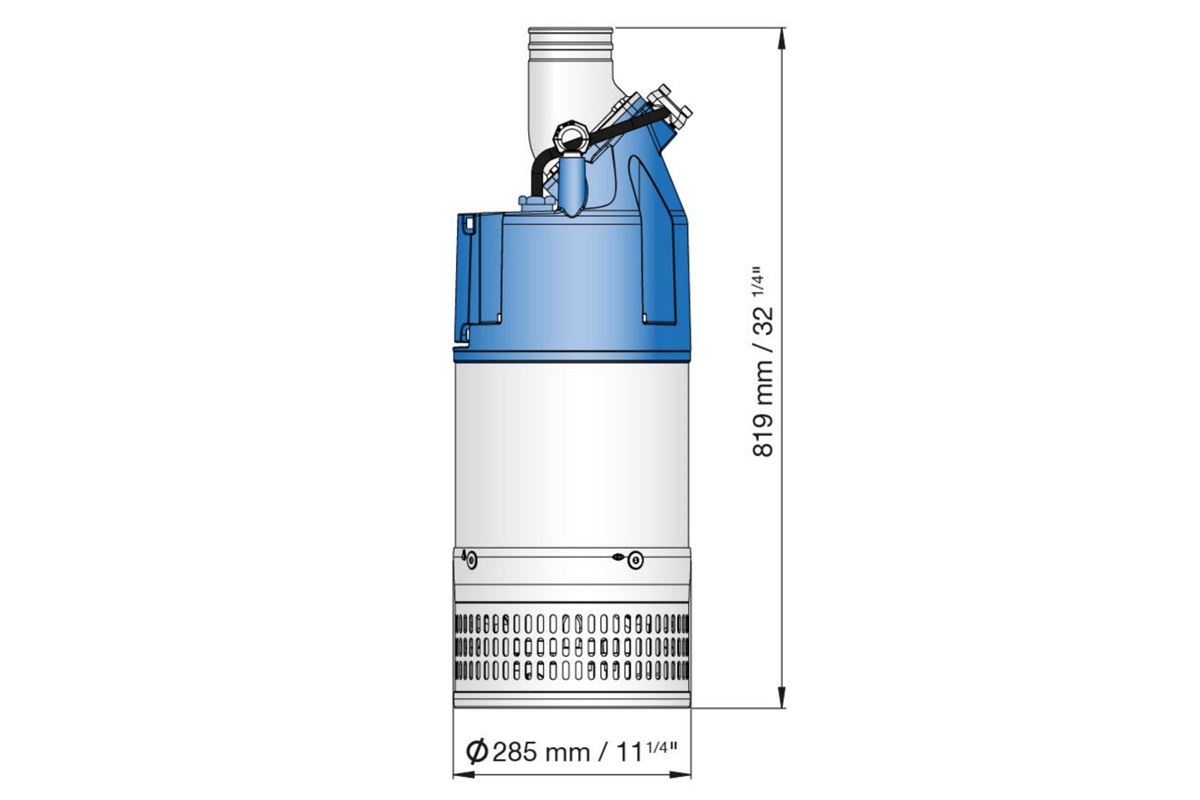

Paino: 59 kg

*AquaTronic: Sisäänrakennettu sähköinen pumpun ohjaus.

AquaTronicin sisäänrakennettu sähköinen valvonta
Elektronisen valvonnan optiot

AquaTronic lisävarusteena

AquaTronic-yksikkö (AT) korvaa tavallisten pumppukokoonpanojen sisäänrakennetun kontaktorin. Laite takaa moottorin oikeanlaisen pyörimisen vaihekytkentätavasta riippumatta. AquaTronic-yksikön tuomiin tärkeimpiin etuihin lukeutuvat:

  • Moottorin pyörimisen korjaaminen tilanteissa, joissa vaiheet on kytketty väärin
  • Käyntitila (erillistä paneelia ei tarvita)
  • Sisäänrakennettu käynnistyslaitteisto (pumppumallista riippuen suora tai pehmeä käynnistys)
  • Moottorin suojaus korkeilta lämpötiloilta ja virrankulutukselta sekä vaiheen puuttumiselta
  • Tukkeumien poistotoiminto

Jos pumpussa on valinnaisena varusteena hankittava tasoanturi, AquaTronic tarjoaa myös seuraavat toiminnot:

  • Tarkka tason säätö
  • Kuivakäyttösuojaus
  • Energiansäästötila (säästää energiaa pysäyttämällä laitteiston kuivakäytössä ja käynnistämällä sen uudelleen tasoanturin toiminnan perusteella)

AquaTronic-huoltodiagnostiikkaohjelma

AquaTronic-yksikön yhdistäminen PC:hen USB-kaapelilla mahdollistaa huoltodiagnostiikkaohjelman käytön. Ohjelma tarjoaa seuraavat toiminnot:

Pumpun tilatiedot, pumpun käyttöhistoria, pumpun vikahistoria, pumpun huolto-/kunnossapitohistoria, sähköinen käyttöopas ja varaosadokumentaatio

AquaPlug- ja AquaTronic-ohjauspaneelit

AquaPlug- ja AquaTronic-ohjauspaneelit ovat valinnaisia AquaTroniciin liitettäviä osia, jotka tarjoavat yksikköön lisää hälytys- sekä käynnistys- ja pysäytystoimintoja sekä tärkeiden parametrien ilmaisimet.

AquaTronic XJ-pumpuissa

  • Luotettavat ja älykkäät vedenpoistoratkaisut
    Maailman älykkäimmät, innovatiivisella AquaTronic-yksiköllä varustetut vedenpoistopumput soveltuvat käyttöön kaivoksissa, rakennustyömailla ja tunneleissa. AquaTronic takaa moottorin oikean pyörimissuunnan, suojaa moottoria, mahdollistaa pumpun käynnistyksen tasoanturin avulla, siirtää pumpun suorituskykytietoja tietokoneellesi ja paljon muuta.
Edut

Helppo asennus: liitä ja pumppaa

Kytkennässä ei tarvitse huolehtia ylikuumenemisesta. Sisäänrakennettu kontaktori ja lämpöanturit suojaavat moottoria ylikuumenemiselta. Sisäänrakennetulla AquaTronic-yksiköllä varustetut pumput korjaavat väärän vaihejärjestyksen sähköisesti, jolloin juoksupyörä pyörii aina oikeaan suuntaan.

Luotettava ja ongelmaton käyttö

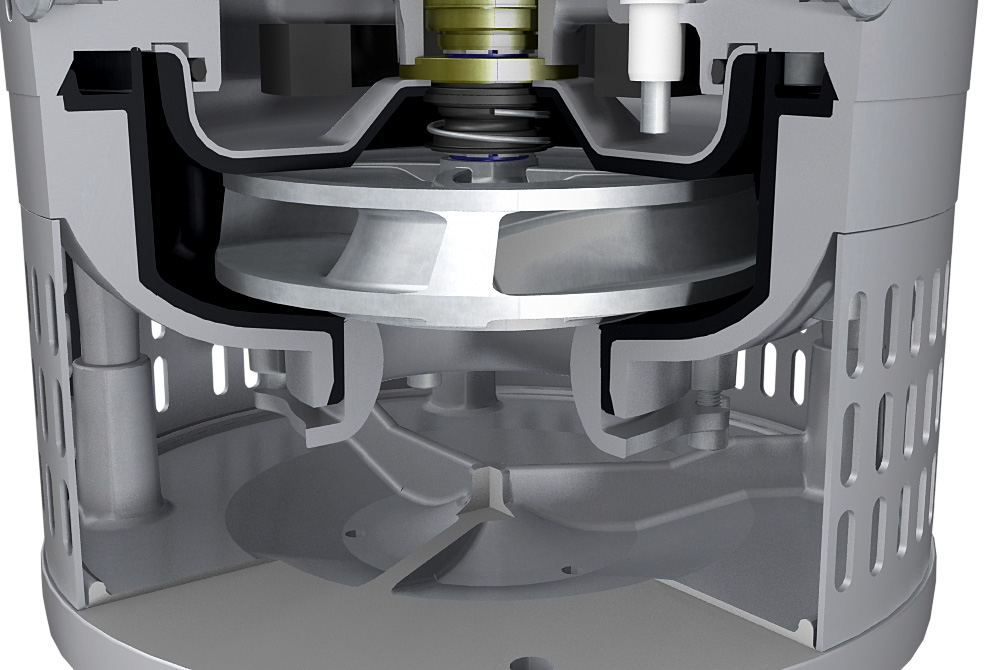

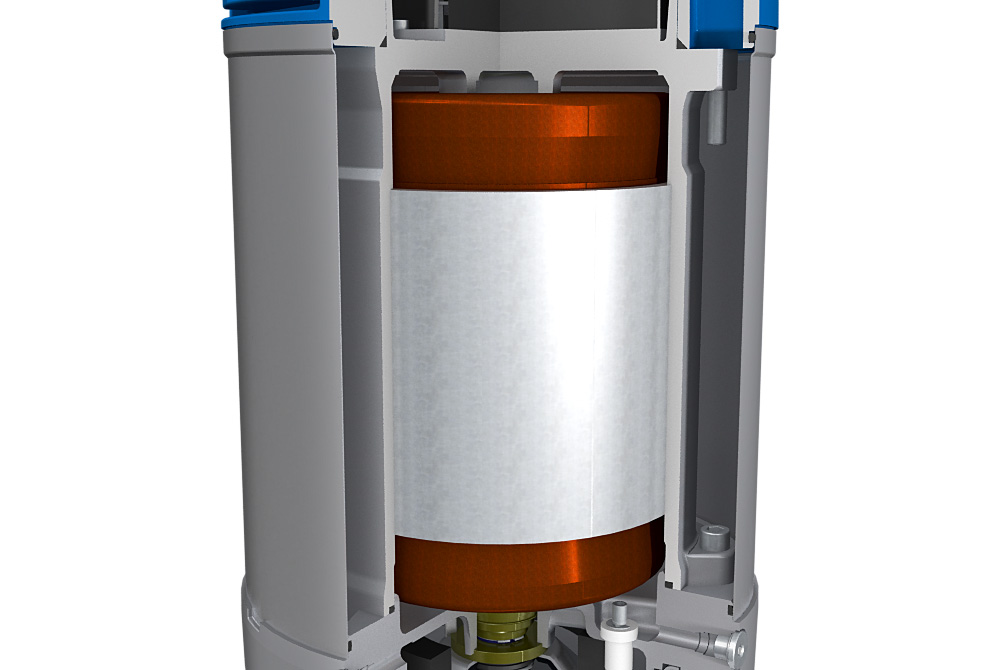

Kaksinkertainen ulkokotelointi ja hyvä lämmön kulkeutuminen mahdollistavat jatkuvan käytön matalalla vesipinnan tasolla – tai kuivakäytön – ilman moottorin vaurioita. Pumpun suunnittelu, tukeva rakenne ja huippuluokan materiaalit varmistavat korkean kulumisen kestävyyden.

Huollettavuus

Pumppumalliston modulaarinen suunnittelu alentaa kustannuksia, varmistaen pumpun parhaan mahdollisen käytettävyyden pienemmällä varaosamäärällä. Sisäänrakennetulla AquaTronic-yksiköllä varustetun pumpun kunto voidaan tarkastaa nopeasti sitä purkamatta käyttäen huolto-ohjelmistoa.

Säästää energiaa ja ympäristöä

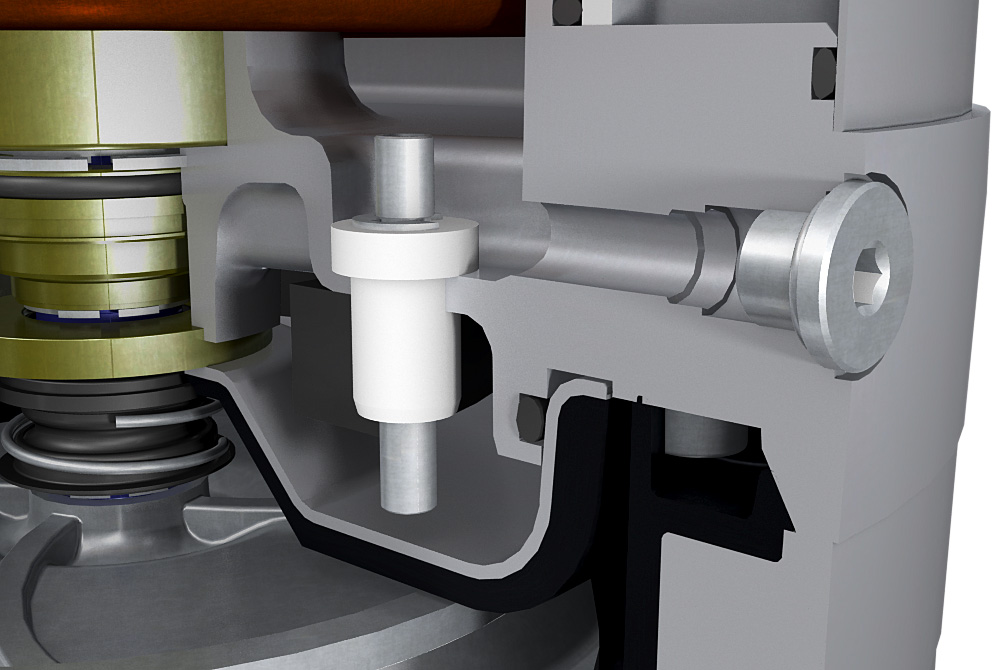

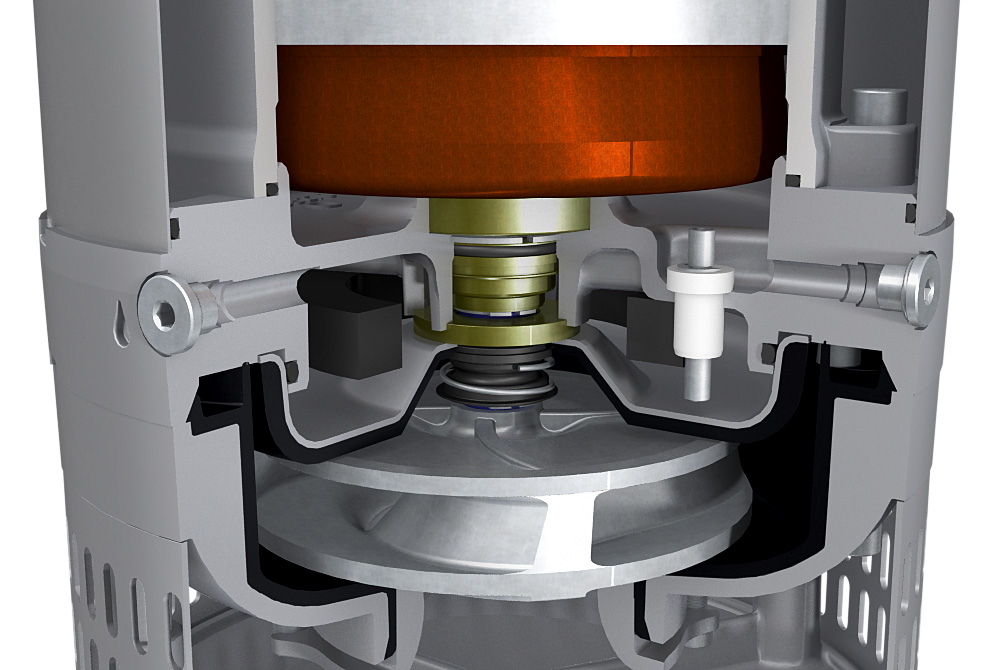

Hyötysuhteeltaan tehokas moottori ja hydrauliikka on yhdistetty matalakitkaisiin laakereihin, jotka vähentävät tehohäviöitä. Energiakustannukset alenevat ja voit minimoida hiilijalanjälkesi. Öljypesässä käytetään ympäristöystävällistä valkoöljyä, mikä helpottaa tiivisteiden kuntotarkastusta.

50 Hz
Sähköllä toimiva uppopumppu  XJC 50
Suurin upotussyvyys 20 m
Suojausluokka IP 68
Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla 40 ºC
Maksimi nesteen tiheys 1 100 kg/m3
Pumpattavan aineen pH 5–8
Suodattimen aukko 7,5 x 22 mm
Suurin käynnistysten määrä 30/h
Moottorin luokitus P2 5,6 kW
Nopeus 2 930 r/min
Virtakaapeli 20 m, tyyppi H07RN8-F
60 Hz
Sähköllä toimiva uppopumppu  XJC 50
Suurin upotussyvyys 20 m
Suojausluokka IP 68
Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla 40 ºC
Maksimi nesteen tiheys 1 100 kg/m3
Pumpattavan aineen pH 5–8
Suodattimen aukko 7,5 x 22 mm
Suurin käynnistysten määrä 30/h
Moottorin luokitus P2 6,7 kW
Nopeus 3 520 r/min
Virtakaapeli 20 m, tyyppi H07RN8-F
60 Hz US
Sähköllä toimiva uppopumppu  XJC 50
Suurin upotussyvyys 65 ft
Suojausluokka IP 68
Suurin pumpattavan aineen lämpötila suurimmalla tuloteholla ja jatkuvalla toiminnalla 104ºF
Maksimi nesteen tiheys 0,0397 lb/in3
Pumpattavan aineen pH 5–8
Suodattimen aukko 5/16” x 7/8”
Suurin käynnistysten määrä 30/h
Moottorin luokitus P2 9 hv
Nopeus 3 520 r/min
Virtakaapeli 65 ft, tyyppi AWG
Asiakirjat

Lisävarusteiden lista

Opas

Sovellukset
  • Vedenpoisto rakennustöissä
    Rakennustyömaat, kuten tiet, kanavat, tunnelit ja padot, ovat haastavia työympäristöjä. Rakennustyömaiden johtajat tarvitsevat taloudellisia perusteita laitteiston ostamiseen. Uppoasenteiset vedenpoistopumppumme tarjoavat niitä.
  • Vedenpoisto tunnelinrakennuksessa
    Tunnelin rakennustyömaa on haastava, koska siellä täytyy huomioida monenlaisia tekijöitä, kuten tulviminen. Upotettavat tyhjennys- ja lietepumppumme ovat kevyitä, kannettavia ja käyttövalmiita heti virran kytkemisen jälkeen.
