Pompe à sels fondus VEY et VNY pour centrale solaire à concentration

Pompe à sels fondus de dernière génération pour centrale électrique solaire à concentration

Les pompes à sels fondus VEY et VNY sont des pompes verticales à hydrauliques semi-axiales de grande capacité pouvant générer des hauteurs manométriques moyennes à élevées. Leur conception intègre des hydrauliques issues de gammes éprouvées. Ces pompes ont été conçues pour trouver le juste équilibre entre rendement élevé, faible submersion, faible hauteur de charge nette requise à l'aspiration (NPSHR), longue durée de vie et grande fiabilité, tels que requis pour les centrales électriques solaires à concentration.

Principaux avantages
  • Rendement élevé
  • Configuration de pompe idéale
  • A débit nul, faible hauteur de sels fondus dans le réservoir
  • Aucune consommation externe
  • Longue durée de vie et grande fiabilité
  • Nombreuses références et vaste expérience
Principales applications

Les pompes à sels fondus VEY et VNY sont utilisées comme :

  • Pompes de circulation de sels fondus froids et chauds dans les centrales électriques solaires à concentration par miroirs cylindro-paraboliques
  • Pompe haute pression à sels fondus froids dans les centrales électriques solaires à concentration sur tour centrale
  • Pompe de circulation de sels fondus chauds dans les centrales électriques solaires à concentration sur tour centrale
  • Pompe de désurchauffe de sels fondus froids dans les centrales électriques solaires à concentration sur tour centrale
  • Pompes de mélange et de vidande pour sels fondus froids dans les centrales électriques solaires à concentration sur tour centrale ainsi que dans les centrales électriques solaires à concentration par miroirs cylindro-paraboliques

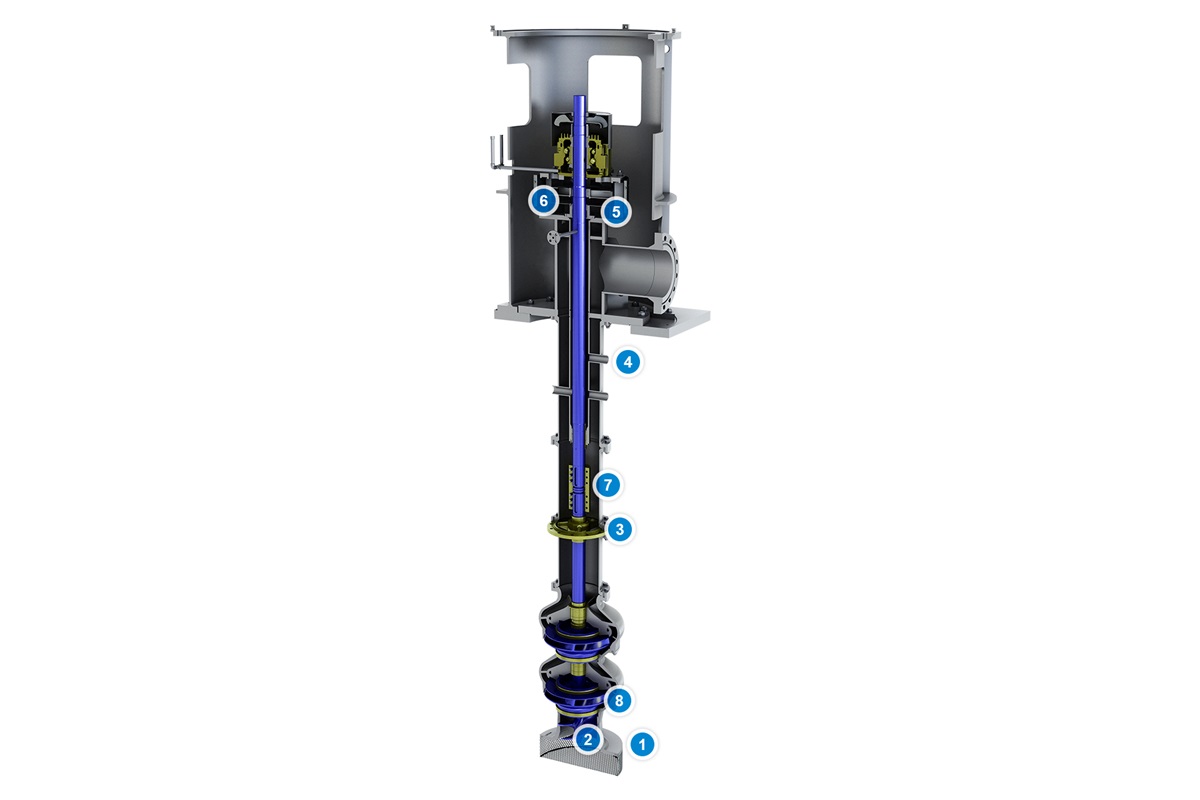

Caractéristiques et avantages
1. Conception de l'aspiration de façon à minimiser la hauteur d’immersion

2. Roue du premier étage :

Hélice de gavage ou impulseur à vitesse spécifique d'aspiration (NSS) élevée permettant de réduire la hauteur de charge nette requise à l’aspiration (NPSHR)

3. Coussinets sur mesure

Centrage d’arbre et adaptation à l'expansion thermique améliorés

4. Étanchéité de l'arbre principal par douille de laminage

Recirculation permanente des fuites vers le réservoir de sels fondus

5. Déflecteur pour l’étanchéité secondaire

Évite les fuites de sels fondus dans l'atmosphère

6. Radiateurs/ventilateurs d'arbre et barrière thermique efficace

  • Réduisent la température, protègent et allongent la durée de vie des paliers de la pompe
  • Barrière thermique entre les parties chaudes/froides
7. Manchon cylindrique

Pour faciliter le démontage

8. Conception spéciale pour permettre les expansions thermiques

  • Bagues d’usure à face élargie
  • Jeux calculés en prenant en compte toutes les expansions relatives
Données de fonctionnement
50 Hz 60 Hz
Corps redresseurs Jusqu'à 900 mm Jusqu'à 36’’ (900 mm)
Débits Jusqu'à 4 000 m3/h Jusqu'à 17 600 Gallons US/min (4 000 m3/h)
Hauteurs jusqu'à 380 m jusqu'à 380 m
Pressions jusqu'à 100 bar jusqu'à 100 bar
Températures jusqu'à 600 °C jusqu'à 600 °°C
Plage de performances

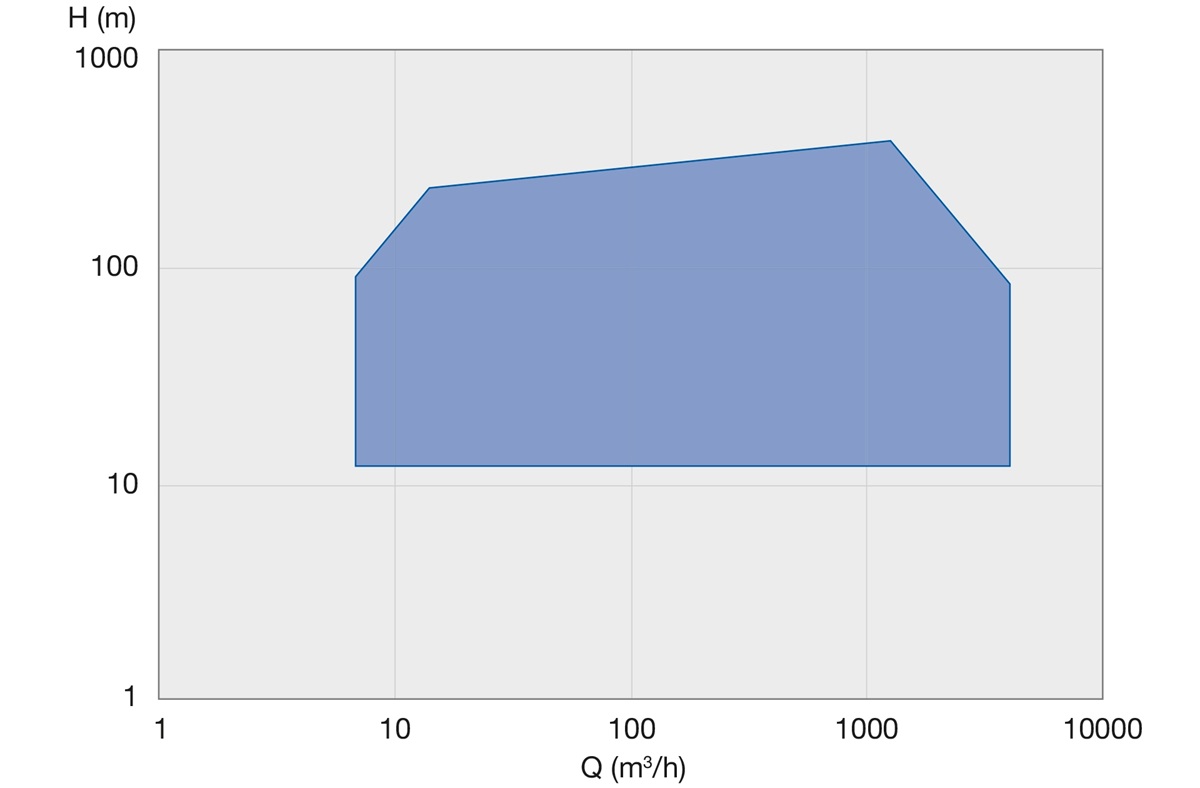

Plage de performances 50 Hz

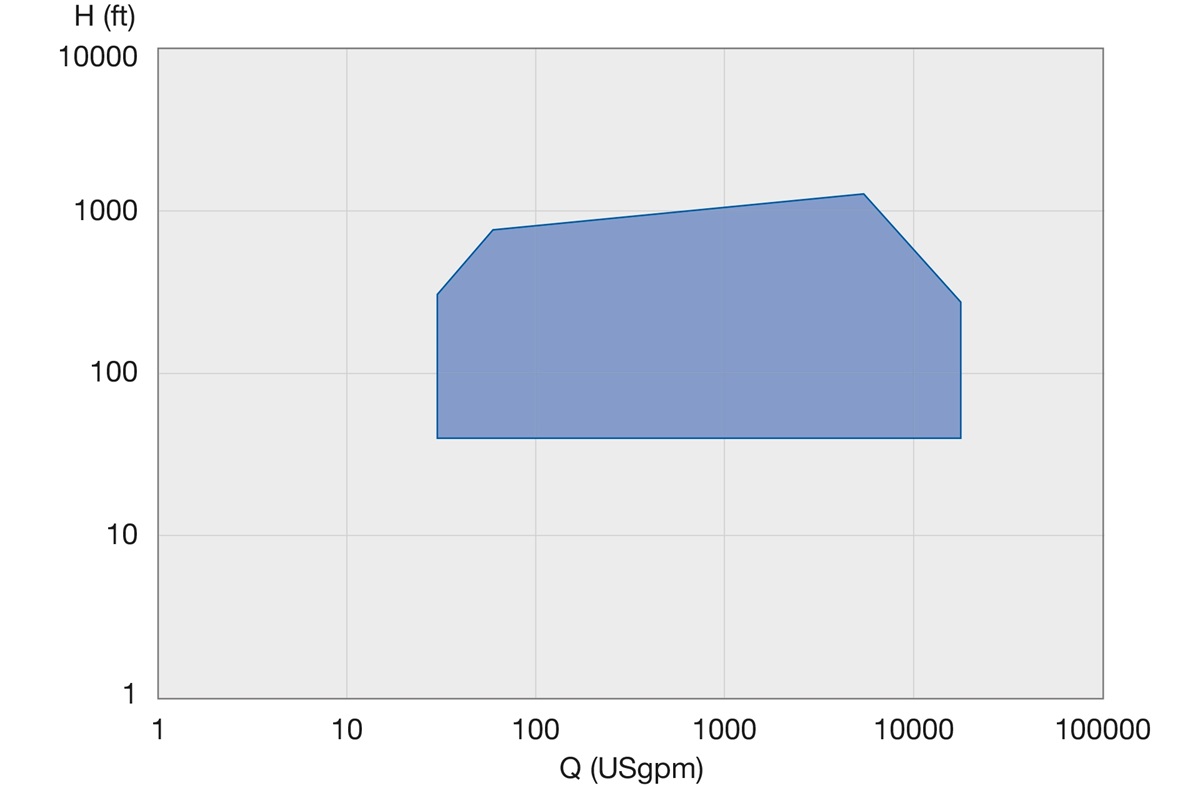

Plage de performances 60 Hz
Matériaux
Pompe Matériau
Corps redresseur Acier au carbone hautes températures, acier au chrome, acier inoxydable hautes températures
Roues Acier au carbone hautes températures, acier au chrome, acier inoxydable hautes témpératures
Arbre Acier au chrome hautes températures, acier inoxydable hautes températures
Colonne montante et caisson tête de puits Acier au carbone hautes températures, acier inoxydable hautes températures
Options

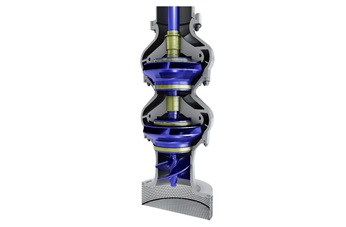

Corps redresseurs et roues pour pompe à sels fondus VEY
Normes de conception

  • Hélice de gavage à l’aspiration pour une très faible hauteur de charge nette à l’aspiration (NPSHR)
  • Toutes les roues et tous les corps redresseurs sont dotés d'orifices de vidange
  • Bouclier thermique efficace pour limiter la perte de chaleur
  • Radiateurs/ventilateurs d'arbre pour réduire la température, protéger et allonger la durée de vie des paliers de la pompe
  • Piquage pour refroidissement à l'azote/l'air permettant d’isoler le réservoir
  • Butée située dans la pompe

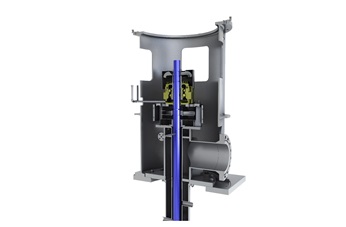

Caisson tête de puits et butée pour pompe à sels fondus VEY
Options

  • Crépine d'aspiration à maillage grossier
  • Premier étage à roue semi-axiale et vitesse spécifique d’aspiration (NSS) élevée autorisant des hauteurs de charge nette à l’apsiration (NPSHR) réduites
  • Chemises interchangeables au niveau des paliers d'arbre
  • Butée située dans le moteur
