Pompe haute pression à corps segmenté MD

Pompe haute pression sur mesure à conception modulaire astucieuse

Les coûts d'investissement ainsi que les coûts opératoires de la pompe sont pris en considération pour optimiser la conception de la pompe. En effet, une conception optimisée garantit un rendement hydraulique maximal. Les pompes haute pression à corps segmenté de la série M bénéficient d'une conception modulaire. Cela permet à Sulzer de proposer à ses clients la solution la plus efficace à leurs besoins, notamment pour les applications de type pompe alimentaire de chaudière des centrales électriques au gaz à cycle combiné.

Principaux avantages
  • Gamme modulaire à hydrauliques à haut rendement offrant un large éventail de conditions de fonctionnement, telles que requises pour les centrales électriques au gaz à cycle combiné
  • Conception optimisée pour les conditions thermiques requises dans les centrales électriques au gaz à cycle combiné
  • Montage pattes à l'axe avec de larges tubulures conçues pour favoriser l’écoulement à l’entrée de la pompe, minimiser le niveau de bruit et augmenter les torseurs admissibles aux brides
  • Insensible aux variations rapides de température et, par conséquent, une parfaite adéquation aux contraintes des centrales électriques au gaz à cycle combiné où les arrêts/démarrages sont fréquents
  • Une conception d'arbre rigide dont les vitesses critiques sont au-delà de la vitesse de fonctionnement maximale
  • Plusieurs tiges filetées sont utilisées sur les grandes tailles pour simplifier le serrage et le desserrage
Principales applications

Les pompes MD sont adaptées au pompage d'eau froide ou chaude, propre ou légèrement polluée. Elles ont été spécifiquement conçues pour des applications comme :

  • Pompe alimentaire de chaudière principale dans les centrales électriques industrielles, intégrées, indépendantes ou à biomasse
  • Pompe alimentaire principale dans les centrales électriques solaires à concentration et les centrales électriques au gaz à cycle combiné
  • Pompe alimentaire de démarrage des chaudières dans les centrales électriques thermiques
  • Pompe à eau haute pression pour les applications industrielles

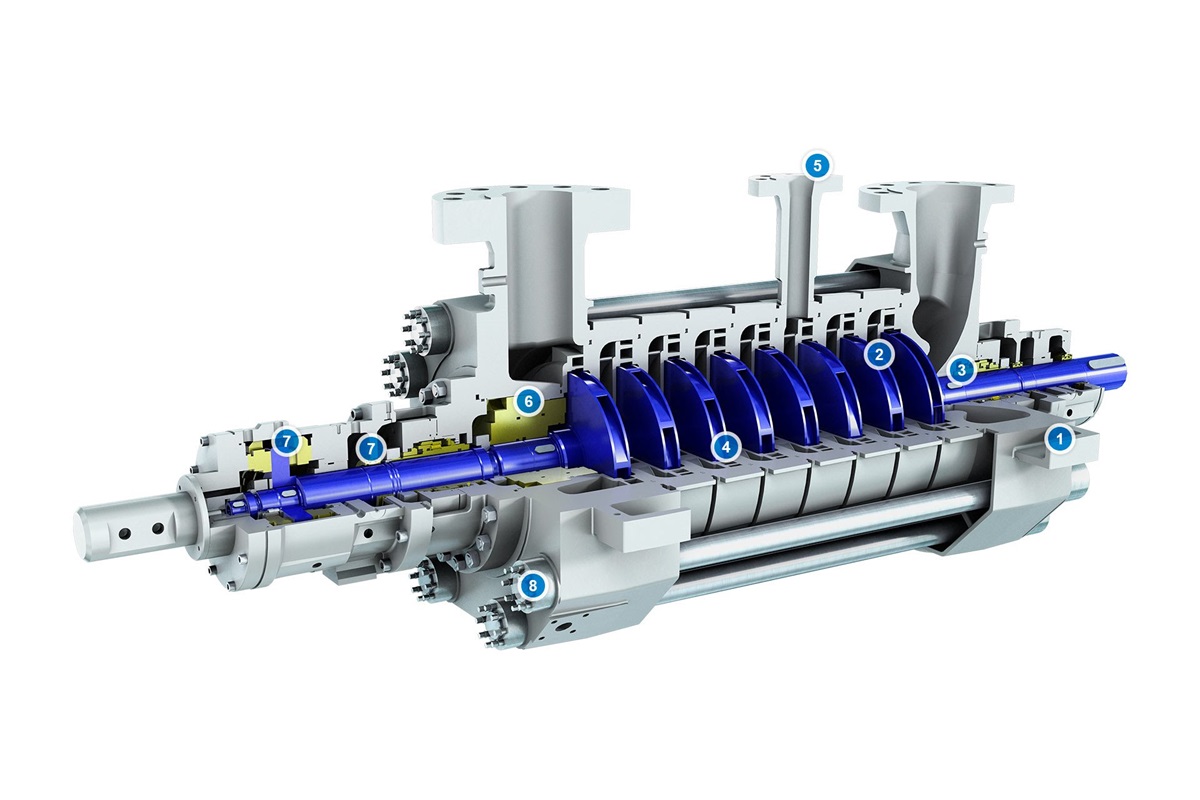

Caractéristiques et avantages
1. Supportage du corps

Le montage à l'axe reprend des efforts et moments élevés. Pas de préchauffage requis

2. Roue
  • Plusieurs ensembles hydrauliques selon la taille de la pompe garantissent des rendements élevés et de faibles coûts de fonctionnement sur une large plage de fonctionnement
  •  Premier étage avec faible charge nette absolue à l'aspiration requise (NPSHR) ; premier étage à double ouïe d'aspiration disponible sur certaines tailles de pompes
3. Arbre

 Transmet le couple requis et minimise la déflexion

4. Conception du rotor

 Rotor à roues empilées avec rainures de clavette alternées pour une meilleure transmission du couple

5. Soutirage intermédiaire

 Réduit les pertes de charge hydrauliques ; débit de soutirage élevé sur certaines tailles

6. Système d'équilibrage de la poussée hydraulique
  • Piston d'équilibrage et butée axiale conçus pour une longue durée de vie dans des conditions de fonctionnement extrêmes
  • Disque d'équilibrage et dispositif anti-frottement (mécanique et magnétique) disponibles pour les démarrages/arrêts fréquents
7. Paliers et lubrification
  • Les paliers lisses radiaux et les butées à patins oscillants sont en option pour les puissance et poussée élevées.
  • Une alimentation d'huile de lubrification externe peut être fournie pour les puissance et poussée élevées.
8. Corps de pompe et écrous
  • Les tendeurs mécaniques facilitent le serrage et desserrage (pas d'outillage spécial requis) et apportent une grande sécurité contre le desserrage intempestif.
  • Version haute pression disponible jusqu'à 350 bar de pression (5 080 psi) et pouvant accepter des chocs thermiques froids
Données de fonctionnement
50 Hz 60 Hz
Tailles des brides de refoulement jusqu'à 200 mm jusqu'à 8’’
Débits jusqu'à 1 200 m3/h jusqu'à 1 200 m3/h
Hauteurs jusqu'à 2 800 m jusqu'à 2 800 m
Pressions d'aspiration jusqu'à 50 bar jusqu'à 50 bar
Pressions de refoulement jusqu'à 350 bar jusqu'à 350 bar
Températures jusqu'à 210 °C* jusqu'à 210 °°C*

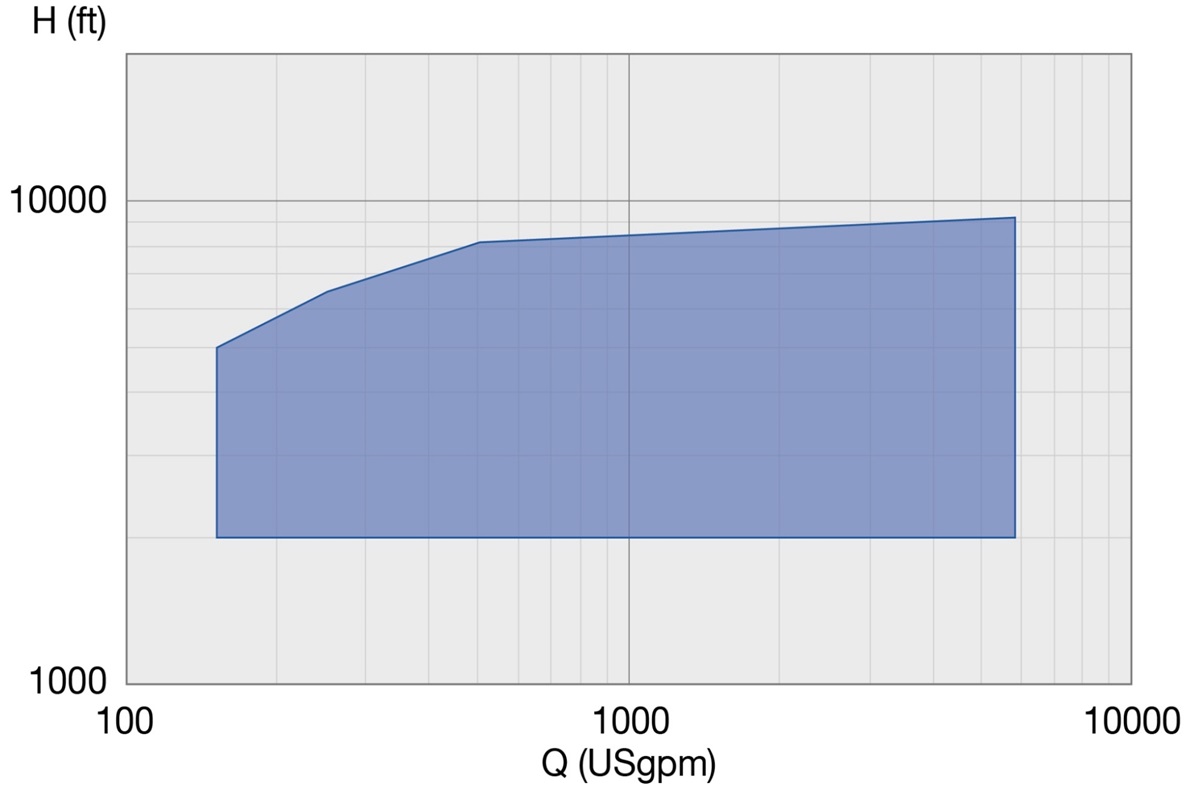

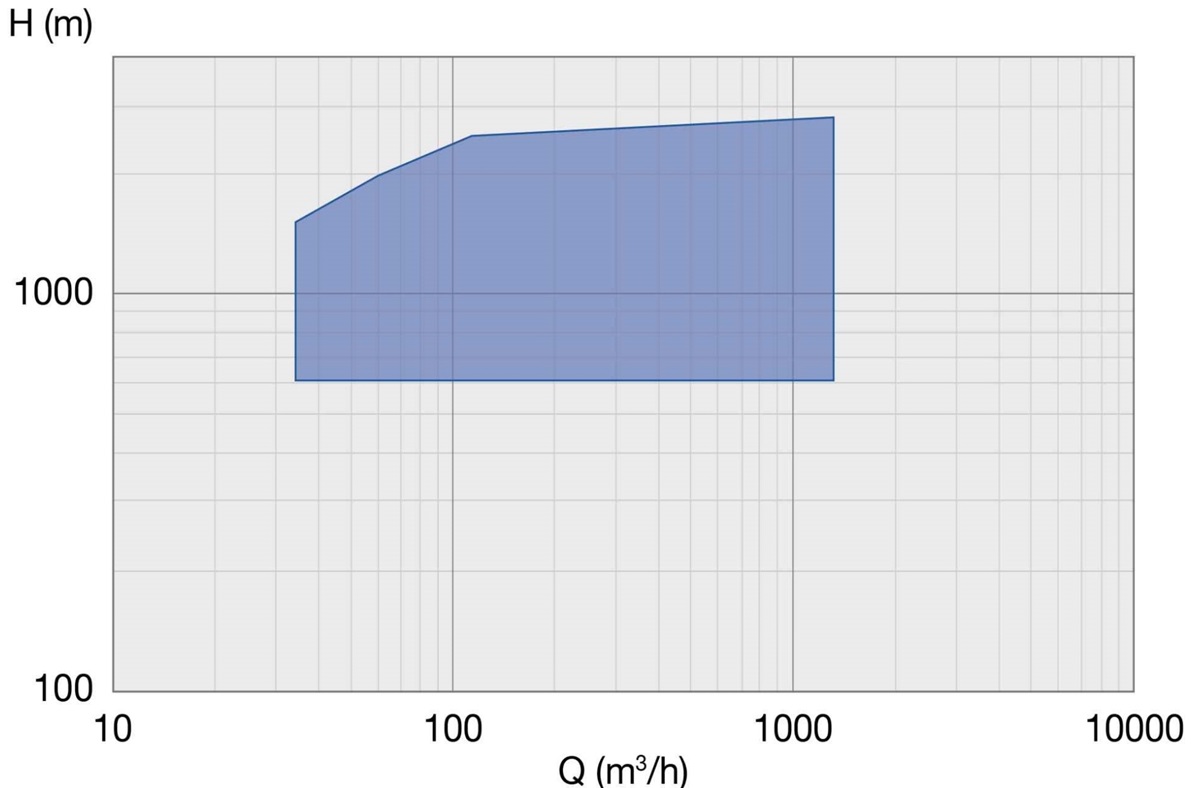

Plage de performances
Plage de performances 50 Hz
Plage de performance 60 Hz
Matériaux
Pompe Matériau
Pièce d'aspiration et corps de pompe du refoulement Acier au chrome
Roues Acier au chrome
Arbre Acier au chrome
Système d'équilibrage Acier au chrome
Applications
  • Centrales électriques
    Gamme étendue de produits Sulzer pour optimiser les performances et la fiabilité de votre centrale électrique biomasse à combustible organique solide, centrale électrique biomasse à combustible industriel solide ou à combustible de déchets urbains, et processus de centrale électrique biomasse à combustible organique gazeux ou liquide.
Options

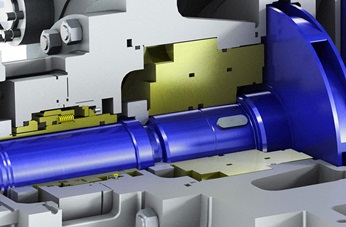

Piston d'équilibrage
Piston d'équilibrage

Le piston d'équilibrage reprend la majeure partie de la poussée axiale. Les diamètres du piston sont choisis de manière à minimiser la poussée au point de fonctionnement nominal. Les poussées axiales résiduelle et supplémentaire survenant au-dessus/en dessous du point de fonctionnement nominal sont reprises par la butée, généralement à patins oscillants.

Le piston d'équilibrage convient pour :

  • Les pompes fonctionnant sur le bout de courbe, jusqu'à 120 % du point de rendement maximal
  • Les applications avec démarrages et arrêts fréquents grâce à un dispositif anti-usure très résistant

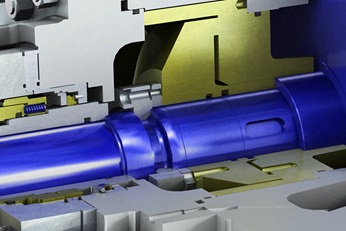

Disque d'équilibrage
Disque d'équilibrage

Avec un disque d'équilibrage, la poussée axiale est complètement compensée. La butée axiale n'est donc plus nécessaire. En raison du plus faible débit de fuite sur la ligne d’équilibrage, le rendement total de la pompe est supérieur au rendement de la pompe avec la conception piston d'équilibrage.

Pour les pompes soumises à des démarrages/arrêts fréquents, l'installation d'un dispositif anti-contact mécanique ou magnétique (PERMAVORTM) est préconisée.

Dispositifs anti-contact mécaniques ou magnétiques (PERMAVORTM)

Avantages :

  • Évite le contact et l'usure du disque/contre-disque pendant le fonctionnement à basse vitesse, ainsi qu’au démarrage et à l'arrêt
  • Systèmes passifs autorégulateurs
  • Réduisent la charge exercée sur le disque d'équilibrage pendant le fonctionnement normal
  • Offrent une longue durée de vie

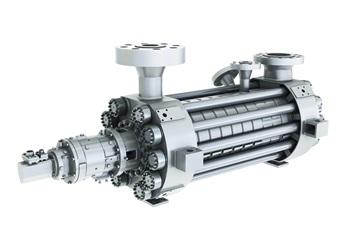

Pompe haute pression MD (jusqu'à 350 bar)
Conception haute pression
  • Pression nominale (PMSA) jusqu'à 350 bar
  • La plage de débits/hauteurs élargie répond aux exigences récentes du cycle vapeur-eau provenant des derniers développements réalisés sur les turbines à gaz à haut rendement et à usage intensif
  • Conception avancée pour résister aux conditions difficiles dues aux transitoires (chocs thermiques chauds ou froids)
En quoi pouvons-nous vous aider ?

Appelez nos experts ou écrivez-leur pour trouver la meilleure solution pour vous.
