Bomba de corpo de estágio de alta pressão, modelo MD
Bomba de alta pressão customizada com design modular inteligente
Tanto o custo de investimento quanto os custos de ciclo de vida são levados em consideração ao projetar a bomba ideal. Um design hidráulico otimizado garante a máxima eficiência. As bombas de corpo de estágio de alta pressão da série M têm um design modular. Isso permite que a Sulzer encontre a solução mais eficiente para atender aos requisitos dos clientes, normalmente em relação a bombas de água de alimentação e bombas de alimentação de água de inicialização para usinas de energia de ciclo combinado de aquecimento a gás, entre outras aplicações.
Hidráulica modular para alta eficiência em uma ampla gama de condições de funcionamento, conforme necessário para usinas de energia de ciclo combinado de aquecimento a gás
Design otimizado para condições térmicas aplicáveis em usinas de energia de ciclo combinado de aquecimento a gás
Montagem em linha de centro com bocais de grandes dimensões para fluxo de entrada otimizado, baixo nível de ruído e maiores forças e momentos permissíveis
Não afetado por variações rápidas de temperatura e, portanto, altamente adequado para usinas de energia de ciclo combinado de aquecimento a gás, nas quais a operação frequente de partida e parada é especificada
Design de eixo rígido para velocidades críticas acima da velocidade máxima
Tirantes com vários parafusos são utilizados em grandes dimensões para facilitar o aperto e afrouxamento
Principais aplicações
As bombas MD são adequadas para bombear água quente ou fria, limpa ou ligeiramente poluída. Elas foram especificamente projetadas para aplicações, tais como:
Bomba de água de alimentação da caldeira principal em usinas cativa, independente, biomassa e industrial
Bomba de água de alimentação principal em usinas de energia solar de ciclo combinado e concentrado de aquecimento a gás
Bomba de água de alimentação para inicialização de caldeiras em usinas termoelétricas
Bomba de água de alta pressão na indústria em geral

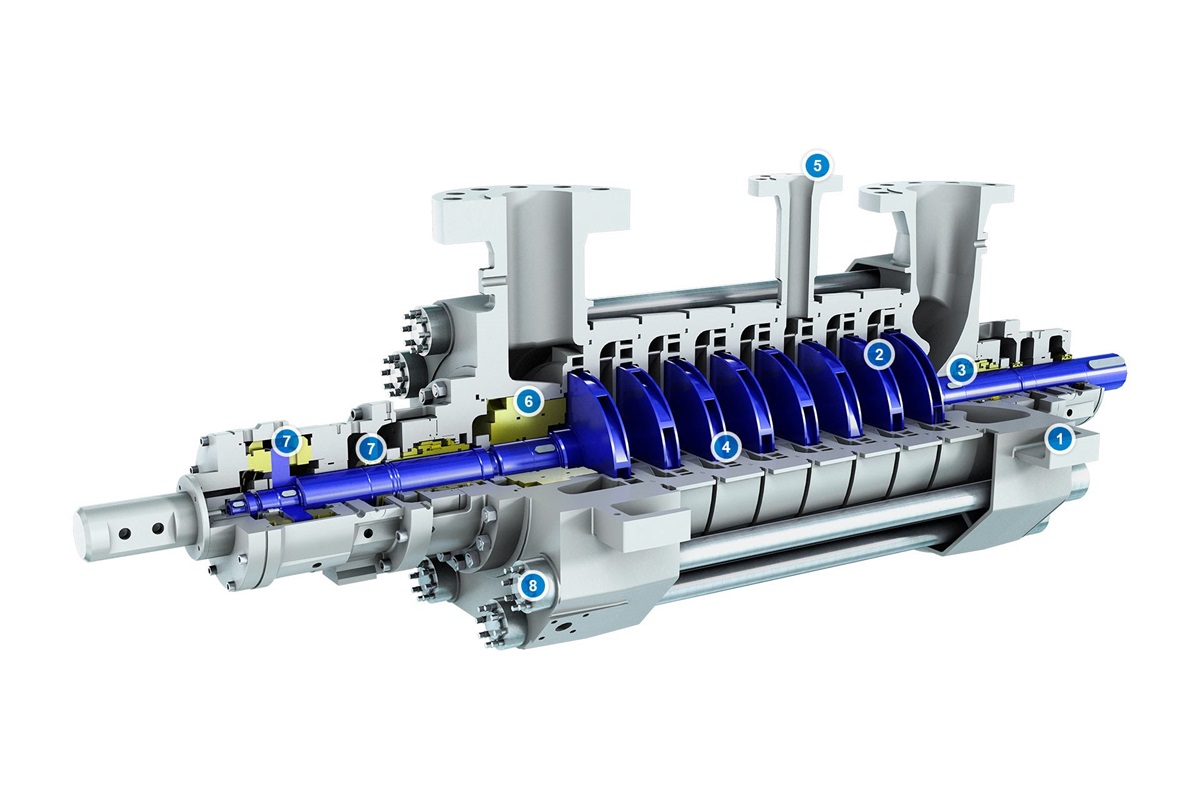

A montagem da linha central absorve altas forças e momentos. Não é necessário o pré-aquecimento
2. Rotor
Vários conjuntos hidráulicos por tamanho de bomba garantem alta eficiência e baixos custos operacionais em uma ampla faixa operacional
Primeiro estágio exigido de baixa carga líquida positiva de sucção (NPSH); primeiro estágio de sucção dupla pode ser fornecido para tamanhos específicos
3. Eixo
Transmite o torque necessário e minimiza a deflexão
4. Design do rotor
Rotor justaposto com rasgos de chaveta escalonados para transmitir o torque
5. Partida intermediária
Reduz perdas da altura manométrica; grande fluxo de partida disponível em determinados tamanhos
6. Sistema hidráulico de compensação
Pistão de compensação e mancal axial concebidos para uma vida longa sob condições extremas de operação
Disco de compensação opcional e dispositivo de suspensão (mecânico ou magnético) disponível para operação frequente de partida/parada
7. Rolamentos e lubrificação
Luva radial e mancais axiais deslizantes são opcionais para alta potência e propulsão
O suprimento externo de óleo lubrificante pode ser fornecido para alta potência e propulsão
8. Corpo de recalque e porcas
Os tensionadores mecânicos permitem apertos e afrouxamentos simples, e proporcionam alta segurança contra afrouxamento (nenhuma ferramenta especial é necessária)
Versão de alta pressão disponível até 350 bar MAWP (5.080 psi) e capaz de aceitar transientes térmicos descendentes
As bombas de alimentação de água (feed water pumps, FWP) bombeiam a água de alimentação do desgasificador através dos aquecedores de alta pressão até o gerador de recuperação de vapor. A principal característica das FWP é a elevada pressão diferencial. Em todas as centrais elétricas a gás de ciclo combinado, as FWP são do tipo de seções de anéis horizontais; ocasionalmente, elas também podem ser do tipo barril ou do tipo bipartida axialmente.
As bombas de alimentação de caldeira para aplicação em termelétricas de queima de biomassa são, em geral, do tipo multiestágio de tamanho pequeno a médio. Bombas multiestágios bipartidas axialmente também estão disponíveis quando necessário. O tamanho da bomba e a pressão de projeto dependerão do tipo e da produção de potência da central elétrica.
As bombas de alimentação de água (FWP) bombeiam a água de alimentação do desgasificador através dos aquecedores de alta pressão até o gerador de vapor solar. A principal característica das FWPs são as grandes alturas manométricas. As FWPs normalmente são do tipo multiestágio horizontal, mas dependendo das necessidades do cliente, podem também ser do tipo barril ou bipartidas axialmente.
Bombas de água de alimentação (FWP) bombeiam a água de alimentação do desaerador através dos aquecedores de HP para a caldeira. A principal característica das FWPs são as grandes alturas manométricas.
O extenso portfólio de produtos da Sulzer para maximizar o desempenho e a confiabilidade de sua usina de energia com combustível sólido a partir de biomassa orgânica, sua usina de energia com combustíveis de resíduos sólidos urbanos ou biomassa industrial e sua usina de energia com combustíveis líquidos ou gasosos a partir de biomassa orgânica.

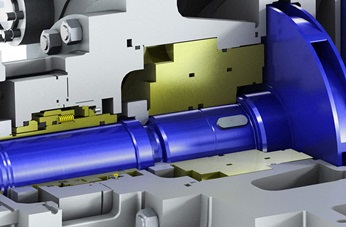

O dispositivo do pistão de compensação conta com a maior proporção do empuxo hidráulico. Os diâmetros do pistão são escolhidos para minimizar o empuxo no ponto de operação normal. As cargas axiais residuais e adicionais que ocorrem acima/abaixo do ponto de operação normal são transportadas pelo rolamento axial, normalmente um segmento basculante.
O pistão de compensação é adequado para:
Bombas operando no final da curva, até 120% do melhor ponto de eficiência
Aplicações frequentes de partida/parada, graças ao dispositivo quase sem desgaste

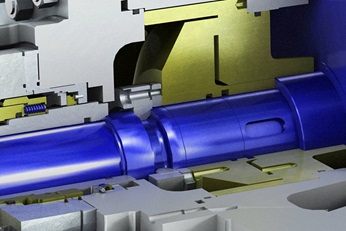

Disco de compensação
Disco de compensação
Com um disco de compensação, a força axial é totalmente compensada; não há necessidade de rolamento axial. Devido ao menor fluxo de vazamento de compensação, a eficiência total da bomba é maior que a eficiência da bomba com o design do pistão de compensação.
Para bombas com operações frequentes de partida/parada, recomenda-se a instalação de um dispositivo de suspensão (PERMAVORTM) mecânico ou magnético.
Dispositivos de suspensão (PERMAVORTM) mecânico ou magnético
Vantagens:
Previne o toque e o desgaste do disco/disco de contador durante a operação em baixa velocidade, como iniciar e desligar
Sistemas passivos de autocontrole
Reduz a carga no disco de compensação em operação normal
Oferece longa vida útil

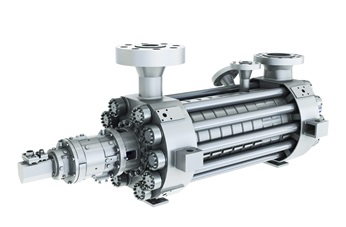

Bomba de alta pressão MD (até 350 bar)
Design de alta pressão
Pressão do design (MAWP) até 350 bar

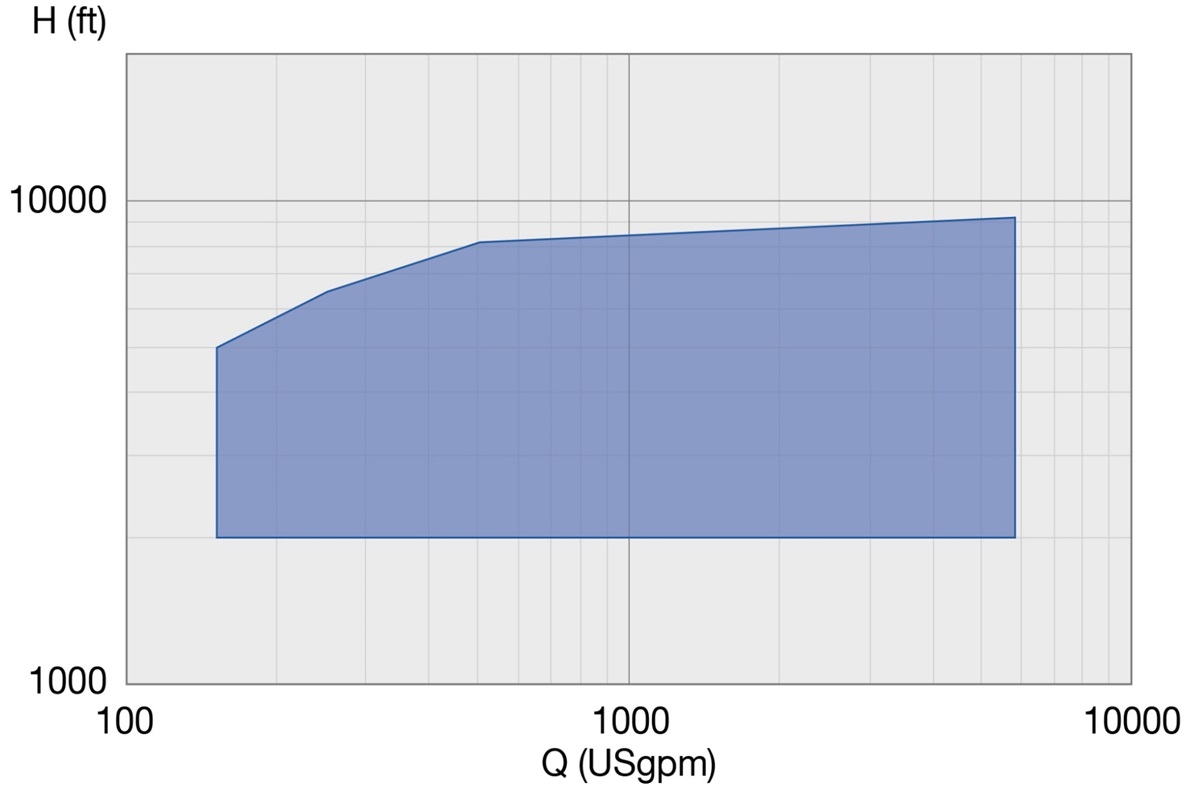

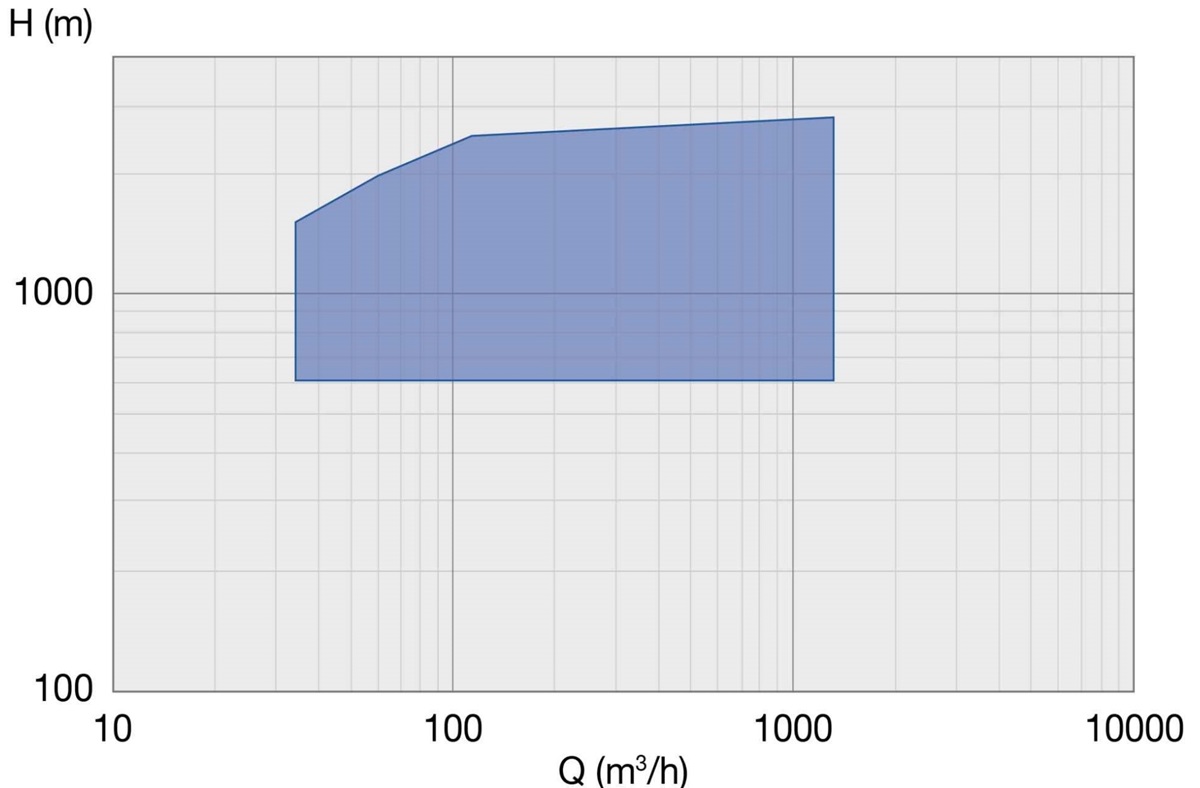

O fluxo estendido e a faixa de altura manométrica atendem aos requisitos do ciclo de vapor de água para os mais recentes desenvolvimentos de turbina a gás de alta potência e alta produtividade
Design avançado para acomodar condições transitórias térmicas extremas (para cima e para baixo)
