Contrôle de stations de pompage

Restez prévoyant : des systèmes de contrôle sophistiqués pour réduire les risques

Les systèmes de contrôle fournissent une fonctionnalité et des données qui visent à améliorer la disponibilité des pompes, des stations de pompage et de l'ensemble des réseaux de collecte. Ils constituent un moyen simple de réduire non seulement le risque de temps d'arrêt et d'inondation, mais les coûts de maintenance et d'énergie. Sulzer possède une gamme complète de systèmes de contrôle aussi simples d'utilisation que sophistiqués. Les pompes peuvent être démarrées, arrêtées ou régulées pour augmenter la disponibilité, minimiser la consommation d'énergie et réduire la contrainte exercée sur le réseau en aval. De plus, les systèmes permettent de surveiller les pompes et les stations de pompage, avec la collecte de données hydrauliques et électriques.

Applications pour les contrôleurs
CONTRÔLEURS Système de réseaux ramifiés sous pression Station de pompage en réseau Station de pompage terminale Station de pompage d'eaux pluviales
Contrôleur de pompe type ABS PC 111 X X
Contrôleur pompe Type ABS PC 211 X X
Contrôleur d’équipement EC 531 X X X
Moniteur de 1 à 4 pompes et contrôleur type ABS PC 441 X X X
Système de contrôle modulaire type ABS PCx X X
Services de contrôle et de surveillance X X X X
Applications pour les dispositifs de mesure
DISPOSITIFS DE MESURE Système de réseaux ramifiés sous pression Station de pompage en réseau Station de pompage terminale Station de pompage d'eaux pluviales
Contacteur à flotteur type ABS KS X X X X
Contacteur de niveau type ABS MD 131 X X X X
Capteur de pression type ABS MD 124 X X X X
Capteur de pression submersible ABS type MD 126 X X X X
Capteur de pression submersible ABS type MD 127 X X X X
Applications pour les armoires de commande
ARMOIRES DE COMMANDE Système de réseaux ramifiés sous pression Station de réseaux ramifiés sous pression Station de pompage terminale Station de pompage d'eaux pluviales
CP 114 X X
CP 112 et 212 X X
CP 116 et 216 X X
Applications pour les services de contrôle et de surveillance
SERVICES DE CONTRÔLE ET DE SURVEILLANCE Système de réseaux ramifiés sous pression Station de pompage en réseau Station de pompage terminale Station de pompage d'eaux pluviales
SERVICES DE CONTRÔLE ET DE SURVEILLANCE X X X X
Produits

Armoire de commande

  •
    Armoire de commande type ABS CP 114
    Le CP 114 est une armoire de commande compacte pour les stations de pompage simples. Il est adapté pour une utilisation dans les bassins, les petites fosses, ou pour les applications commerciales standards avec une alimentation monophasée 1/230/N/PE.
  • Armoire de commande type ABS CP 116 et CP 216
    Les armoires de commande compactes CP 116 et CP 216 pour une ou deux pompes se connectent directement aux pompes jusqu'à 5,5 kW (12 A). Le modem optionnel GSM/GPRS permet la communication avec AquaWeb ou les systèmes de commande de supervision et d'acquisition de données (SCADA) utilisant les protocoles Comli ou Modbus. Les versions antidéflagrantes sont aussi disponibles.
  • Armoires de commande type ABS CP 112 et CP 212
    Les CP 112 et CP 212 sont des armoires de commande compactes pour une ou deux pompes. Elles se connectent directement sur les pompes jusqu'à 5,5 kW (12 A) et comprennent les versions triphasées et monophasées. Les versions antidéflagrantes sont aussi disponibles.

Contrôleur de pompe

  •
    Contrôleur de pompe type ABS PC 111
    Le PC 111 est un contrôleur de pompe simple principalement conçu pour être utilisé soit pour la gravitation, soit pour les systèmes de pompage sous pression dans les stations municipales. Ses multiples caractéristiques simples à utiliser améliorent les fonctionnalités de la station de pompage et sa fiabilité tout au long de son cycle de vie.
  • Contrôleur de pompe type ABS PC 211
    Le PC 211 est un contrôleur double-pompe facile à utiliser, conçu principalement pour être placé dans les stations municipales de pompage des eaux usées à gravitation ou systèmes sous pression. Ses nombreuses caractéristiques améliorent la fonctionnalité et la fiabilité de la station de pompage tout au long de son cycle de vie.
  • Système de commande type ABS PCx
    Le PCx est un système de commande doté d'une technologie avant-gardiste et puissante, qui permet une construction modulaire, flexible et évolutive du système. Il est adapté aux applications dans les petites et moyennes stations de traitement des eaux usées et de traitement d'eau et les stations de pompage.

Dispositif de mesure

  •
    Capteur de pression submersible type ABS MD 126
    Le MD 126 est un capteur de niveau hydrostatique submersible de haute précision. Bâti en acier inoxydable et résistant aux effluents, il est conçu pour mesurer les niveaux dans les liquides tels que les eaux pluviales et eaux usées dans les pompes de puisard.
  • Capteur de pression submersible type ABS MD 127
    Le MD 127 est un capteur hydrostatique submersible, bâti en acier inoxydable, résistant aux eaux usées. Il est doté d'une haute précision et d'une capacité à résister à de fortes pressions. Il est conçu pour mesurer le niveau de liquides tels que les eaux pluviales et les eaux usées dans les puisards de pompe. En connectant le capteur alimenté en boucle par 2 câbles en série avec une alimentation CC, le MD 127 fournit un signal de sortie de 4 à 20 mA proportionnel au niveau du liquide.
  • Capteur de pression type ABS MD 124
    Le MD 124 est un capteur de pression 4-20 mA alimenté en boucle. Il dispose d'une construction robuste et se monte facilement sur un rail DIN standard de 35 mm. Le MD 124 est idéal pour mesurer les niveaux de liquide en utilisant le principe de « tube à bulles ».
  • Contacteur de niveau conductif type ABS MD 131
    Le MD 131 est un contacteur de niveau conductif utilisé principalement comme contacteur de débordement dans les puits de pompage. Le MD 131 peut aussi être utilisé pour d'autres applications où la conductivité du fluide se situe au-dessus de 20 μS/cm.
  •
    Contacteur à flotteur type ABS KS
    Le contacteur à flotteur KS, utilisé dans les liquides pour l'activation de la commande ou du signal, fonctionne selon le niveau du liquide. Il est aussi adapté pour le contrôle automatique du niveau. Le contacteur à flotteur KS est résistant aux chocs et aux impacts, sans mercure et ne dégrade pas l'environnement.

Équipement de surveillance

  •
    Contrôle à distance et alarmes du CMS 25x

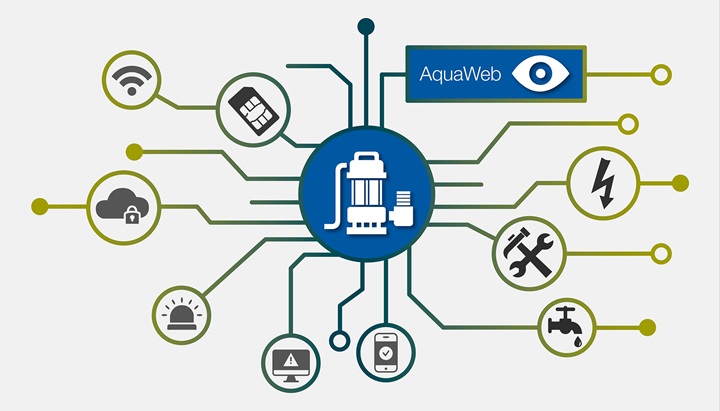

    AquaWeb est un système avancé de suivi et de surveillance en ligne. Le système est principalement destiné aux stations de pompage au sein de réseaux de collecte d'eaux usées et à la protection contre les inondations, mais il peut également être utilisé pour surveiller d'autres équipements rotatifs, par exemple un compresseur d'air. La version de niveau supérieur inclut à la fois la prise en charge du contrôle à distance et les fonctionnalités de gestion des alarmes.
  •
    Logiciel de contrôle et configuration type ABS AquaProg
    L'AquaProg est un logiciel Windows conçu spécifiquement pour la configuration des sous-stations EC 531, PC 441, PCx et CP 116/216 via une connexion RS-232, USB ou modem entre la sous-station et l'ordinateur. Il vérifie aussi les événements et les alarmes et collecte les données des journaux et des configurations.
  •
    Solutions logicielles de contrôle et de surveillance
    Une gamme de logiciels conçus spécifiquement pour simplifier l'installation et la maintenance des logiciels de gestion et de contrôle des alarmes en ligne.
  •
    Suivi et établissement de rapports du CMS 24x
    AquaWeb est un système avancé de suivi et de surveillance en ligne. Le système est principalement destiné aux stations de pompage au sein de réseaux de collecte d'eaux usées et à la protection contre les inondations, mais il peut également être utilisé pour surveiller d'autres équipements rotatifs, par exemple un compresseur d'air. La version basique inclut le suivi en ligne à distance avec prise en charge de cartes géographiques et communications avec les stations.
