- Gegenüberliegende Laufräder mit ausgewuchtetem Axialschub, kein Ölsystem für kleinere Pumpen erforderlich
- Durch das axial geteilte Innengehäuse wird die Rotorwucht bei der Installation der Pumpe nicht beeinträchtigt.
- Doppelspiraliges Innengehäuse kompensiert radiale Belastungen und verlängert somit die Lebensdauer.
- Drehverriegelter Mantelgehäuseverschluss verringert den Wartungsaufwand bei Medien mit niederen Temperaturen.
- Kartuschenausführung an grösseren Pumpen können die Reparaturdauer verringern.
Doppelspiralige CP-Mantelgehäusepumpe
Speziell konzipierte Pumpen für die Ölförderung und Raffinerien
CP ISO 13709/API 610 Typ BB5 radial geteilte Mantelgehäusepumpen werden sowohl in der Hochdruck-Ölförderung als auch bei Hochtemperatur-Raffinierieapplikationen eingesetzt. Mehrere hundert Installationen dieser hochzuverlässigen Pumpen sind weltweit im Einsatz.
- Hydrotreater-Befüllung
- Wasserrückverpressung
- Ethylentransport
- Hydrocracker-Befüllung
- Hochdruck-Sicherheitseinspeisung
Hauptkonstruktionsmerkmale
- Doppeltes Sauglaufrad in der ersten Stufe, verfügbar für niedrige NPSHa-Bedingungen
- Ausführung mit gegenüberliegendem Laufrad zur Reduktion des Axialschubs
- Axial geteiltes doppelspiraliges Innengehäuse ermöglicht eine Leistungsoptimierung.
- Vielzahl an Mantelgehäuseverschlussmethoden: Drehverriegelung, verschraubt, verschraubt mit SuperBolts™
Kenndaten
| Förderleistung | Bis zu 1.000 m3/h/4.400 US gpm |
| Förderhöhe | Bis zu 7.000 m/23.000 ft |
| Druck | Bis zu 425 bar/6.250 psi |
| Temperatur | -50 °C bis 425 °C /-46 °F bis 800 °F |
| Nennweite Druckstutzen | 80 bis 250 mm/ 3 bis 10 Zoll |
| Maximale Drehzahl | 7.200 U/min |
Leistungsbereich

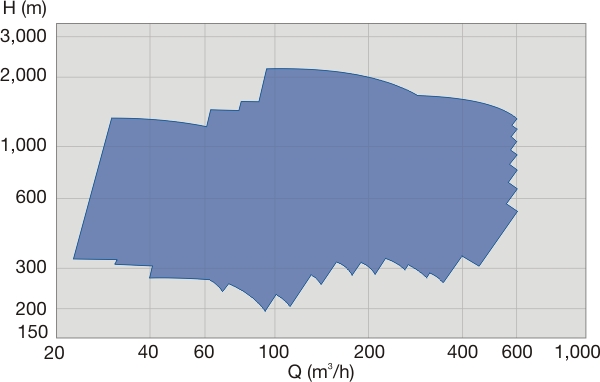

Leistungsbereich 50 Hz

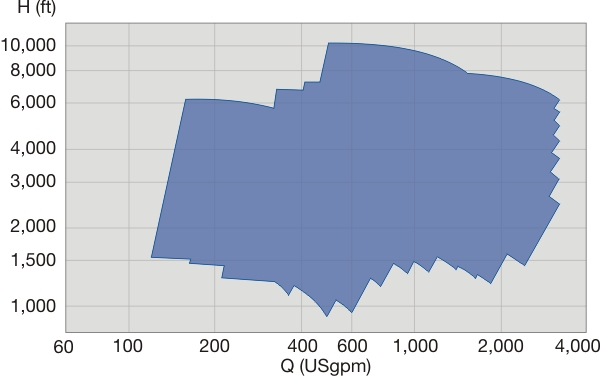

Leistungsbereich 60 Hz
