Hauptmerkmale
  • Steckerfertig, ohne sich Sorgen wegen möglicher Überhitzung zu machen.
  • Verstopfungsfreies Pumpen mit Freistromhydraulik und Wirbelstromlaufrad.
  • Sehr verschleissfest – sorgt für jahrelanges und kostengünstiges Pumpen.
  • Durch ihr schlankes Design und ihr geringes Gewicht ist die Pumpe leicht zu bewegen und zu handhaben.
  • Servicefreundlichkeit dank Baukastensystem.
  • Überlastungsfreie Leistung mit zwei verschiedenen Laufrädern für jedes Pumpenmodell. Das kleinere Laufrad ermöglicht den Betrieb der Pumpe in geringer Höhe.
Modelle
  • JS 12 W/WKS* -104** 1~ 50 Hz
  • JS 12 W/WKS* -114 1~ 50 Hz
  • JS 12 D/DKS* -104** 3~ 50 Hz
  • JS 12 D/DKS* -114 3~ 50 Hz

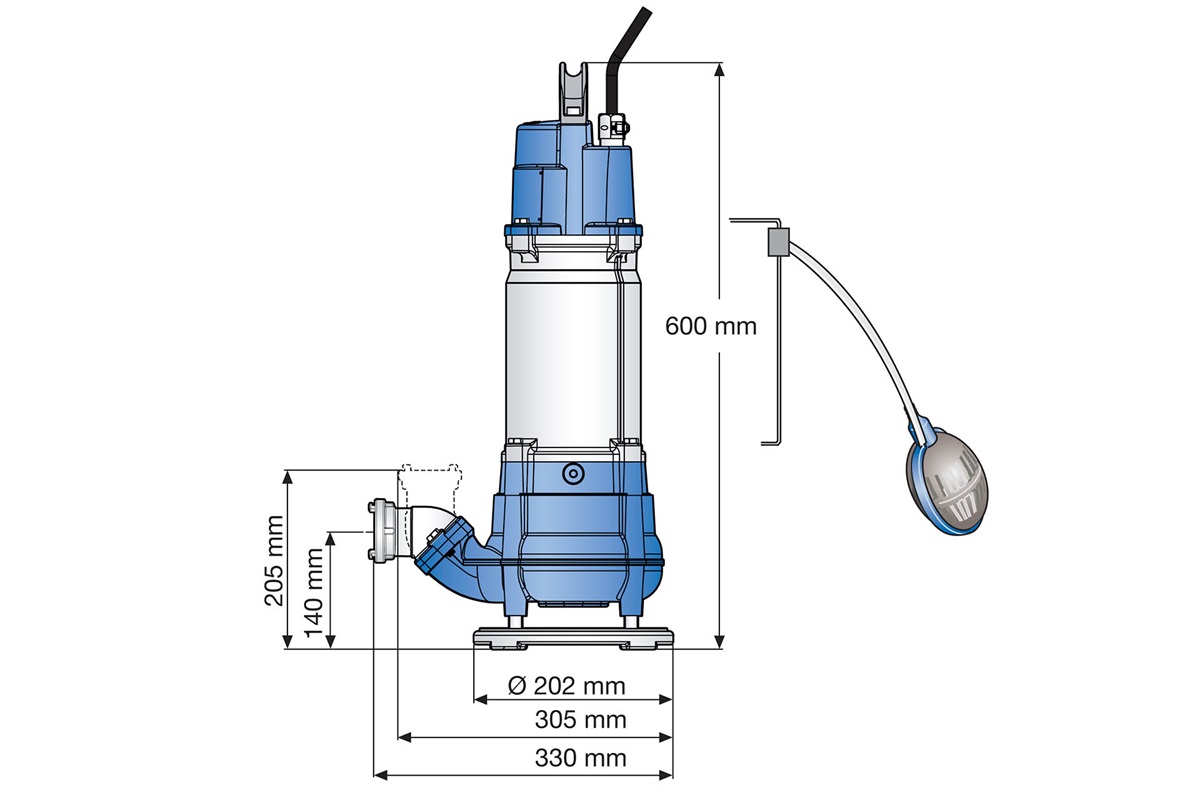

*Option: eingebauter Schwimmerschalter, exkl. 500 V

  • JS 12 W/WKS* -95** 1~ 60 Hz
  • JS 12 W/WKS* -104 1~ 60 Hz
  • JS 12 D/DKS* -95** 3~ 60 Hz
  • JS 12 D/DKS* -104 3~ 60 Hz

* Option: eingebauter Schwimmerschalter, exkl. 575 V

**Laufraddurchmesser für Betrieb mit Niedrigwasser oder kurzzeitigem Trockenlauf.

Max. Laufraddurchmesser muss die Pumpe bis zur Hälfte des Motors oder mehr für den Dauerbetrieb getaucht sein. (Pumpe kann liegend betrieben werden).

Gewicht: D: 19 kg (42 lb), W: 20 kg

Motorschutz



Motorschutz

Eingebaute Temperaturschalter in den Statorwicklungen (140ºC / 284ºF, ±5)

Druckanschluss

Storz B 2” (Standard)*, 2½”, 3" Schlauchanschluss

2", 2 1/2", 3" G/B.S.P. Aussengewinde


2”, 3" NPT Gewindeanschlüsse



*Storz-Kupplung als Zubehör erhältlich



Vorteile

Installation mit Plug-and-Pump

Einfach anschliessen, ohne sich Sorgen wegen möglicher Überhitzung zu machen. Der integrierte Thermalschutz schützt den Motor vor Überhitzung.

Verstopfungsfreies Pumpen – Vermeiden Sie Ausfallzeiten mit einer für Feststoffe geeigneten Hydraulik.

Dank der Freistromhydraulik mit Wirbelstromlaufrad und grossem Strömungsgehäuse ist sie optimal für das Pumpen von Fördermedien mit hohem Feststoffanteil geeignet.

Zuverlässigkeit und Wasserfestigkeit

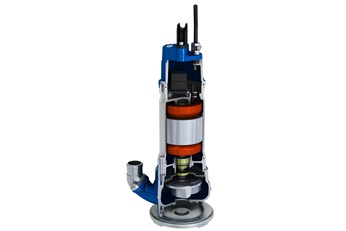

Einmal investieren und jahrelang wirtschaftlich pumpen. Laufrad und Pumpengehäuse bestehen aus verschleissfestem Kugelgraphitguss. Die Vortex-Hydraulik minimiert die Belastung der Welle und der Lager, wodurch ein zuverlässiger Betrieb bei gleichbleibender Effizienz möglich ist. Eine doppelte mechanische Wellendichtung im Ölbad mit Primärdichtung aus Siliziumkarbid sorgen für einen sicheren Betrieb und eine besonders lange Lebensdauer.

Einfache Handhabung – Konzipiert für eine leichte und komfortable Handhabung

Die in Aluminium ausgeführten Motorteile machen die Installation und die Handhabung der Pumpe sehr einfach.

Servicefreundlichkeit

Sparen Sie Zeit und Geld mit dem einfachen Vor-Ort-Service. Das Baukastensystem senkt die Gesamtkosten für Servicearbeiten. Durch Abnehmen des Pumpendeckels lassen sich die elektrischen Anschlüsse leicht erreichen.

50 Hz
Elektrische Tauchmotorpumpe  JS 12
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Freier Durchgang Durchm. 40 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 0,9 kW
Drehzahl 2.770 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz
Elektrische Tauchmotorpumpe  JS 12
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Freier Durchgang Durchm. 40 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 1,1 kW
Drehzahl 3.360 1/min (1~) 3.380 1/min (3~)
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz US-Version
Elektrische Tauchmotorpumpe  JS 12
Maximale Tauchtiefe 65 ft
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 104ºF
Max. Dichte des Fördermediums 0,0397 lb/Zoll3
pH-Wert des Fördermediums 5–8
Freier Durchgang Durchm. 1 9/16"
Max. Anzahl Anläufe 30/h
Nennleistung P2 1,5 hp
Drehzahl 3.360 1/min (1~) 3.380 1/min (3~)
Anschlussleitung 65 ft Typ AWG
Dokumente

Zubehörliste

Anwendungen
  • Entwässerung auf dem Bau
    Vom Strassen- und Brückenbau bis hin zu Gräben und Talsperren – Baustellen sorgen stets für schwierige Arbeitsbedingungen. Baustellenleiter benötigen solide wirtschaftliche Begründungen für den Kauf neuer Ausrüstung. Unsere Entwässerungs-Tauchmotorpumpen liefern sie ihnen.
  • Entwässerung im Tunnelbau
    Tunnelbauarbeiten sind äusserst komplex und verlangen die Berücksichtigung vieler Variablen, zu denen auch Überschwemmungen gehören. Unsere Entwässerungspumpen und Schlammentwässerungs-Tauchmotorpumpen haben ein geringes Gewicht, sind tragbar und sofort nach dem Anschliessen einsatzbereit.
  • Zuverlässige und intelligente Entwässerung
    Die weltweit intelligentesten Entwässerungspumpen für Anwendungen in Minen, auf dem Bau und in Tunneln werden von der innovativen AquaTronic betrieben. AquaTronic sorgt für die korrekte Motordrehrichtung, ermöglicht den Pumpenstart mithilfe von Niveausensoren, sendet sämtliche Pumpendaten an Ihren PC und vieles mehr.
