Hauptmerkmale
  • Steckerfertig, ohne sich Sorgen wegen möglicher Überhitzung zu machen.
  • Zuverlässiger, störungsfreier Betrieb auch im Schlürfbetrieb.
  • Sehr verschleissfest – sorgt für jahrelanges und kostengünstiges Pumpen.
  • Baukastensystem für einfachere Wartung und leichtere Umwandlung der Pumpe für verschiedene hydraulische Anforderungen.
Modelle
  • JC 34 ND Normaldruckausführung: 3~
  • JC 34 HD Hochdruckausführung: 3~

Gewicht: 31 kg


Leistungsbereich – JC34, 50 Hz
Leistungsbereich – JC34, 60 Hz
Leistungsbereich – JC34, 60 Hz US-Version
Motorschutz
Schnittbild der JC 34

Motorschutz

Eingebaute Thermoschalter in den Statorwicklungen (140ºC / 284ºF, ±5), angeschlossen an den eingebauten Schaltschütz.

Druckanschluss

2” (Standard HD)*, 3” (Standard ND)* Schlauchanschlüsse
2”, 3" G/B.S.P. Aussengewinde

2”, 3" NPT Gewindeanschlüsse

*Storz-Kupplung als Zubehör erhältlich

Vorteile

Installation mit Plug-and-Pump

Einfach anschliessen, ohne sich Sorgen wegen möglicher Überhitzung zu machen. Der integrierte Thermalschutz schützt den Motor vor Überhitzung.

Verschleissbeständigkeit

Einmal investieren und jahrelang wirtschaftlich pumpen. Laufrad in hochwertiger Chromstahllegierung gewährleistet eine hohe Lebensdauer und Effizienz.

Zuverlässiger Betrieb – minimale Wartungszeiten

Das doppelschichtige Aussengehäuse und die gute Wärmeableitung ermöglichen einen Dauerbetrieb der Pumpe auch im Schlürfbetrieb, ohne dass dabei der Motor beschädigt wird.

Servicefreundlichkeit

Sparen Sie Zeit und Geld mit dem einfachen Vor-Ort-Service. Das Baukastensystem senkt die Gesamtkosten für Servicearbeiten. Durch Abnehmen des Pumpendeckels lassen sich die elektrischen Anschlüsse leicht erreichen. Im Ölgehäuse wird zur leichteren Kontrolle umweltfreundliches Weissöl verwendet.

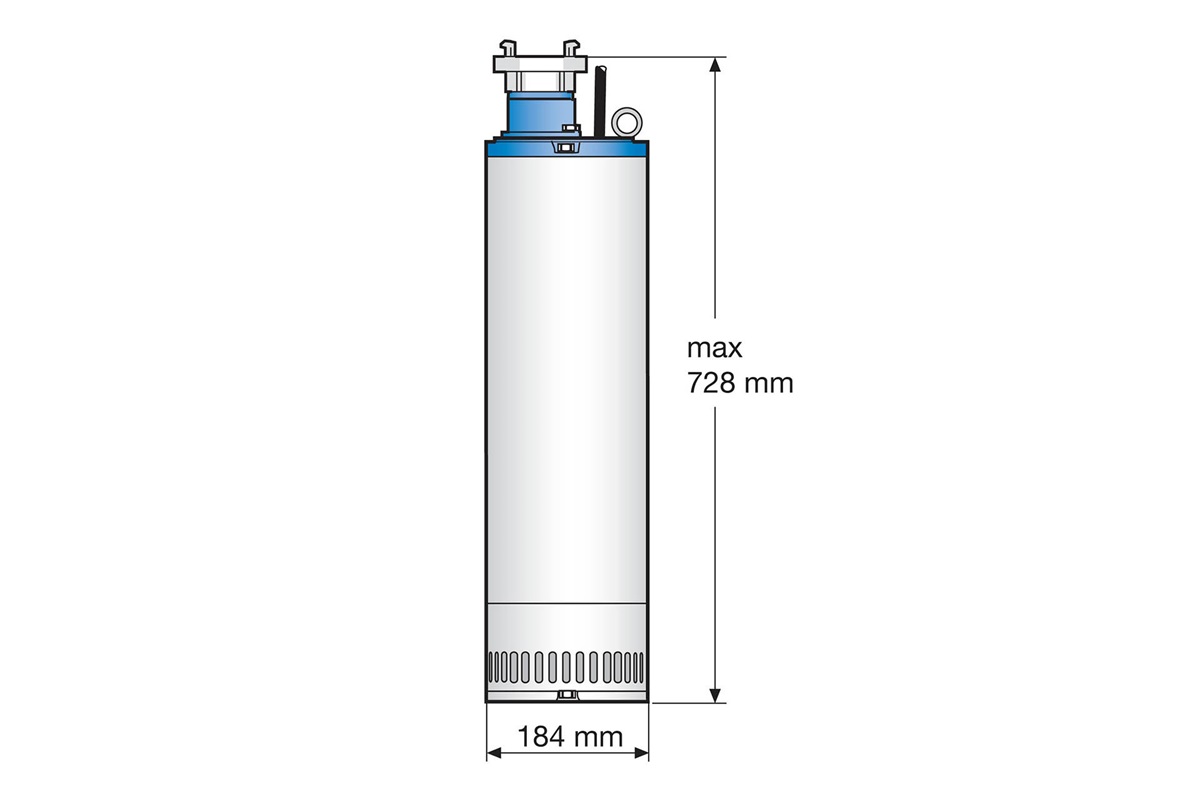

Masszeichnung
submersible drainage center line pump dimensions jc34 storz
50 Hz
Elektrische Tauchmotorpumpe  JC 34
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 8 x 33 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 3,0 kW
Drehzahl 2.850 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz
Elektrische Tauchmotorpumpe  JC 34
Maximale Tauchtiefe 20 m
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte des Fördermediums 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 8 x 33 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 4,3 kW
Drehzahl 3.400 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz US-Version
Elektrische Tauchmotorpumpe  JC 34
Maximale Tauchtiefe 65 ft
Schutzart IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 104ºF
Max. Dichte des Fördermediums 0,0397 lb/Zoll3
pH-Wert des Fördermediums 5–8
Sieböffnung 5/16" x 1 5/16"
Max. Anzahl Anläufe 30/h
Nennleistung P2 6,0 hp
Drehzahl 3.400 1/min
Anschlussleitung 65 ft AWG
Dokumente

Zubehörliste

Anwendungen
  • Entwässerung auf dem Bau
    Vom Strassen- und Brückenbau bis hin zu Gräben und Talsperren – Baustellen sorgen stets für schwierige Arbeitsbedingungen. Baustellenleiter benötigen solide wirtschaftliche Begründungen für den Kauf neuer Ausrüstung. Unsere Entwässerungs-Tauchmotorpumpen liefern sie ihnen.
  • Entwässerung im Tunnelbau
    Tunnelbauarbeiten sind äusserst komplex und verlangen die Berücksichtigung vieler Variablen, zu denen auch Überschwemmungen gehören. Unsere Entwässerungspumpen und Schlammentwässerungs-Tauchmotorpumpen haben ein geringes Gewicht, sind tragbar und sofort nach dem Anschliessen einsatzbereit.
  • Zuverlässige und intelligente Entwässerung
    Die weltweit intelligentesten Entwässerungspumpen für Anwendungen in Minen, auf dem Bau und in Tunneln werden von der innovativen AquaTronic betrieben. AquaTronic sorgt für die korrekte Motordrehrichtung, ermöglicht den Pumpenstart mithilfe von Niveausensoren, sendet sämtliche Pumpendaten an Ihren PC und vieles mehr.
