Principaux avantages
  • Faible consommation d'énergie
  • Conception compacte et étanche à la pression de l'eau
  • Une version disponible entièrement en acier inoxydable
  • Réduction du temps d'agitation
  • Risque minimum de surcharge moteur
  • Fiabilité supérieure et longue durée de vie
  • Installation aisée
  • Requiert peu d'espace
  • Un triple système d'étanchéité avec double carter d'huile en option pour une protection du moteur améliorée et une tranquillité d'esprit totale
Principales applications
  • Applications de mélange et d'agitation dans les usines de traitement des eaux usées et les zones industrielles
  • Homogénéisation d'effluents boueux hautement concentrés
Principales caractéristiques de conception
  • Les conceptions optimisées des hélices garantissent des performances d'agitation supérieures
  • Des options de moteur efficaces et pionnières, tels que les aimants permanents, offrent une faible consommation d'énergie
  • Les hélices auto-nettoyantes innovantes réduisent les exigences de maintenance et améliorent la fiabilité
  • Fonctions intelligentes conçues pour éclairer les décisions de maintenance préventive
  • Le large choix de tailles garantit une solution rentable qui s'adapte à toutes les applications d'agitation des eaux usées
  • Facilité d'installation et de modernisation
Principales caractéristiques

Gamme XRW

Débit de mélange 0,23 à 1,79 m3/s (3 650 à 28 300 gal US/min)
Diamètre de l'hélice 210 à 900 mm (8 po à 3 pi)

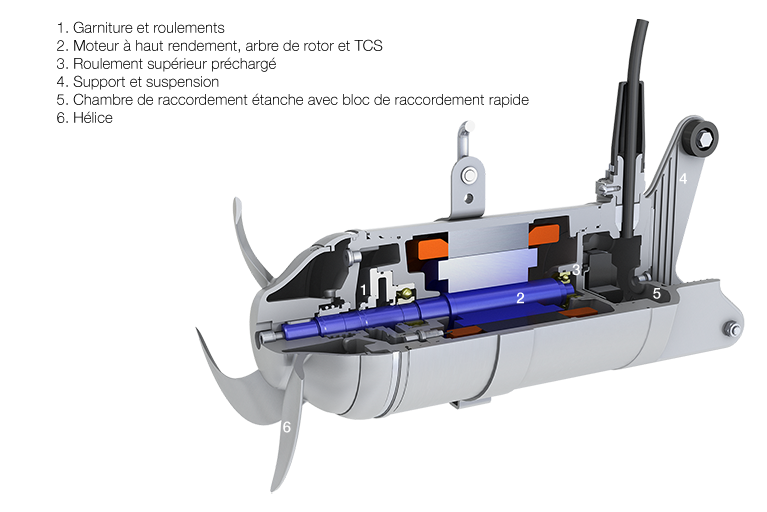

XRW 210-300

Les agitateurs submersibles à vitesse élevée XRW 210 et XRW 300 sont équipés d'un moteur à induction à cage d'écureuil, à haut rendement IE3.



50 Hz (IE3) 60 Hz (IE2 / IE3)
Diamètre de l'hélice 210 / 300 mm  8 / 12 po (210 / 300 mm)
Puissance du moteur 0,8 à 2,9 kW 1,2 à 4,7 Hp (0,9 à 3,5 kW)
Rendement du moteur jusqu'à 85 % jusqu'à 85 %
Débit de mélange jusqu'à 0,23 m3/s jusqu'à 3 650 gal US/min (jusqu'à 0,23 m3/s)
XRW 330, 400, 480 et 650

Dans la gamme des vitesses moyennes XRW 330, 400, 480 et 650, les moteurs à aimants permanents équivalents à la norme IE3 offrent la plus faible consommation d'énergie possible.



50 Hz (équivalent IE3) 60 Hz (équivalent IE3)
Diamètre de l'hélice 330 / 400 / 480 / 650 mm 13 / 16 / 19 / 26 po (330 / 400 / 480 / 650 mm)
Puissance du moteur 3 à 10 kW 4 à 13,4 Hp (3 à 10 kW)
Rendement du moteur jusqu'à 91 % jusqu'à 91 %
Débit de mélange jusqu'à 0,83 m3/s jusqu'à 13 200 gal US/min (jusqu'à 0,83 m3/s)
XRW 750 et 900

Les agitateurs à basse et moyenne vitesse XRW 750 et XRW 900 sont équipés de moteurs à induction à cage d'écureuil à haut rendement IE3, ainsi que d'un réducteur à engrenages.



50 Hz (IE3) 60 Hz (IE3)
Diamètre de l'hélice 750 / 900 mm 30 / 35 po (750 / 900 mm)
Puissance du moteur jusqu'à 22 kW jusqu'à 33,5 Hp (jusqu'à 25 kW)
Rendement du moteur jusqu'à 92,3 % jusqu'à 93 %
Débit de mélange jusqu'à 1,79 m3/s jusqu'à 28 300 gal US/min (jusqu'à 1,79 m3/s)
Études de cas
  • La station d’épuration Aquaviva teste avec succès l’agitateur Sulzer à aimants permanents
    La station d’épuration «Aquaviva» reçoit les effluents des huit communes du bassin cannois, soit en moyenne presque 16 millions de m³ traités par an. D’une capacité de 300 000 équivalent-habitants, son niveau de traitement est supérieur aux normes européennes car à l’issue du traitement biologique, la séparation des eaux épurées des boues biologiques est assurée par une technique membranaire et non par technique traditionnelle de décantation. Les eaux traitées sont rejetées en mer à 85 mètres de profondeur et plus de 1200 mètres des zones de baignade.
  • Études de cas (EN)
    Partout où les fluides sont pompés, mélangés ou contrôlés, nous sommes présents. Découvrez nos solutions à forte valeur ajoutée qui rendront vos processus de pompage et d’agitation plus efficaces et plus rentables, tout en préservant votre production et en garantissant une fiabilité durable.
Applications
  • Bassin tampon
    Le bassin tampon peut être utilisé à diverses fins. L'application la plus courante est le mélange et l'homogénéisation de boues principales, secondaires ou digérées à forte concentration. La solution utilisée pour mélanger les boues elles-mêmes, ou pour mélanger les boues avec les produits chimiques d'épaississement dosés, dépend de la conception et du volume du bassin tampon. Les agitateurs submersibles de type ABS XRW et RW, ainsi que l'agitateur de type Scaba, peuvent être utilisés pour assurer un mélange hautement efficace. Les pompes de transfert volumétrique à vis excentrée et les broyeurs Muffin Monster™ sont utilisés pour la réduction des solides et le transfert des boues, de l'alimentation des boues au processus de déshydratation des boues.
  • Égalisation
    La tâche de mélange dans le processus d'égalisation vise à mélanger les eaux usées afin d'empêcher la sédimentation, la stratification et la production d'odeurs. Il peut également être nécessaire de mélanger et d'homogénéiser le ruissellement d'eaux usées qui provient de différentes sources. Du fait que le niveau d'eau dans les réservoirs d'égalisation varie considérablement et qu'il peut parfois être très bas, les agitateurs sont soumis à de fortes demandes.
  • Procédé biologique
    L'objectif du procédé biologique est d'éliminer les substances organiques biodégradables via le métabolisme de microorganismes et des processus biochimiques associés.
  • Sélecteur
    Le rôle du réservoir sélecteur est de contrôler et de limiter la prolifération de bactéries filamenteuses, puis d'optimiser la capacité de sédimentation des boues. Sulzer propose un grand nombre de solutions pour créer des conditions optimales dans le sélecteur.
  • Traitement tertiaire
    Les eaux usées traitées peuvent occasionnellement nécessiter un traitement plus approfondi. Les règles locales relatives au refoulement peuvent imposer des limites strictes qui ne peuvent pas être respectées même par le processus le plus efficace, ou une plus grande qualité d'effluent peut être exigée pour sa réutilisation. Lorsqu'un traitement tertiaire est nécessaire, divers niveaux de filtration peuvent être appliqués, notamment la filtration très fine. Toutefois, une étape finale de mélange et d'aération est souvent suffisante pour atteindre l'objectif. Lorsque c'est le cas, les agitateurs submersibles type ABS XRW et RW de Sulzer, ainsi que l'aérateur submersible type ABS TA-TAK et le système de diffuseur à disque type ABS PIK, DS et Sucoflow peuvent être utilisés.
