Principaux avantages
  • Une expérience éprouvée dans tous les secteurs industriels
  • Excellentes performances
  • Excède les exigences des normes internationales ISO 5199 et ISO 2858
  • Adaptée aux applications industrielles les plus exigeantes
  • Des caractéristiques de conception uniques, brevetées et supérieures réduisant le coût global de possession
  • Une installation rapide et simple, un fonctionnement sans risque, un entretien et une maintenance aisés
Principales applications
  • Liquides propres et légèrement contaminés
  • Liquides visqueux
  • Boues fibreuses
  • Liquides contenant des particules solides de grande taille
  • Liquides contenant des gaz et applications auto-amorçantes

Principales caractéristiques de conception
  • Hydrauliques polyvalentes, fiables et à haut rendement, différents matériaux disponibles
  • Des étanchéités d'arbre innovantes pour un fonctionnement fiable et une réduction des coûts
  • Systèmes de dégazage et d’auto-amorçage innovants et fiables
  • Bloc-paliers fiable, simplifié et robuste avec plusieurs possibilités de lubrification
  • Conception modulaire pour minimiser les coûts d'inventaire des pièces de rechange
Principales caractéristiques
Débits Débit jusqu'à 9 000 m3/h / 39 600 gallons US/min
Pompe monobloc : jusqu'à 600 m3/h / 2 600 gallons US/min
Hauteurs Hauteur jusqu'à 160 m / 525 pieds
Pressions Pression jusqu'à 16/25 bar, 230/360 psi selon la matière et la taille
Températures Température jusqu'à 180 °C / 356 °F
Pompe monobloc : jusqu'à 130  °C / 266  °F
Taille des brides de refoulement Tailles des brides de refoulement de 32 mm / 1 ¼ pouce à 600 mm / 24 pouces
Pompe monobloc : de 32 mm / 1 ¼ pouce à 150 mm / 6 pouces
Vitesse de rotation maximale Vitesse de rotation jusqu'à 3 600 tr/min
Plage de performances Les pompes centrifuges AHLSTAR A disposent d'une couverture hydraulique étendue pour satisfaire les demandes les plus exigeantes des applications industrielles.
Documents

Brochures

Études de cas

Études de cas
  • Études de cas (EN)
    Partout où les fluides sont pompés, mélangés ou contrôlés, nous sommes présents. Découvrez nos solutions à forte valeur ajoutée qui rendront vos processus de pompage et d’agitation plus efficaces et plus rentables, tout en préservant votre production et en garantissant une fiabilité durable.
Applications
  • Approvisionnement en eau
    Relever les défis d'aujourd'hui et les exigences strictes liés aux procédés de captage, décantation, traitement des boues, épuration des fines et distribution de l'eau.

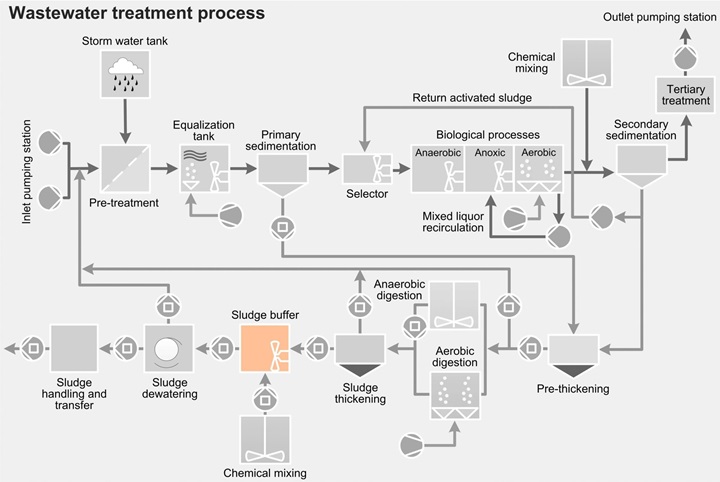

  • Bassin tampon
    Le bassin tampon peut être utilisé à diverses fins. L'application la plus courante est le mélange et l'homogénéisation de boues principales, secondaires ou digérées à forte concentration. La solution utilisée pour mélanger les boues elles-mêmes, ou pour mélanger les boues avec les produits chimiques d'épaississement dosés, dépend de la conception et du volume du bassin tampon. Les agitateurs submersibles de type ABS XRW et RW, ainsi que l'agitateur de type Scaba, peuvent être utilisés pour assurer un mélange hautement efficace. Les pompes de transfert volumétrique à vis excentrée et les broyeurs Muffin Monster™ sont utilisés pour la réduction des solides et le transfert des boues, de l'alimentation des boues au processus de déshydratation des boues.
  • Captage
    L'eau brute à dessaler, soit de l'eau de mer soit de l'eau saumâtre, sera captée à partir d'une source naturelle et pompée vers la phase de prétraitement. Pour le captage d'eau de mer, différentes dispositions de captage peuvent être envisagées ; cela définira le type de pompe à installer.
  • Centrales électriques
    Gamme étendue de produits Sulzer pour optimiser les performances et la fiabilité de votre centrale électrique biomasse à combustible organique solide, centrale électrique biomasse à combustible industriel solide ou à combustible de déchets urbains, et processus de centrale électrique biomasse à combustible organique gazeux ou liquide.
  • Digestion aérobie
    Lors de la digestion aérobie, les microorganismes continuent à décomposer la matière organique. Ces microorganismes ont besoin d'oxygène pour pouvoir fonctionner. Un certain niveau de mélange est de plus requis pour maintenir l'efficacité et la fiabilité du processus. Le résultat est un volume de boue réduit et la prévention des mauvaises odeurs. Sulzer dispose de produits hautement adaptés pour prendre en charge le processus dans le réservoir du digesteur aérobie.
  • Digestion anaérobie
    La digestion anaérobie nécessite une égalisation de la température et une homogénéisation appropriée de la biomasse pour obtenir une production de gaz élevée et éviter la sédimentation des matières organiques. Les croûtes de surface doivent être cassées et la prévention de la mousse doit être gérée en cas de tendance à la formation de mousse. Sulzer peut fournir des agitateurs Scaba efficaces et fiables pour les digesteurs à hélices à haut rendement. Les broyeurs Muffin Monster™ en amont des digesteurs anaérobies conditionnent les boues avant la digestion, améliorant l’homogénéisation de la biomasse et protégeant l’équipement en aval.

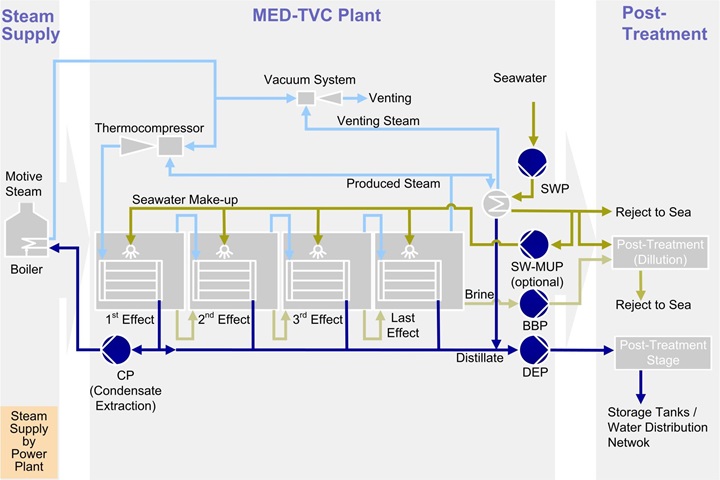

  • Distillation à effets multiples DEM
    Le processus de distillation à effets multiples (DEM) est basé sur le processus itératif d'évaporation-condensation à plusieurs stades dans des conditions sous vide, en utilisant la vapeur résiduelle générée par la centrale électrique adjacente comme moyen de chauffage pour l'évaporation.
  • Eaux usées commerciales sans déchets de toilettes
    Les eaux usées commerciales sans déchets de toilettes incluent le drainage et les eaux usées grises.
  • Eaux usées domestiques sans déchets de toilettes
    Les eaux usées domestiques sans déchets de toilettes incluent le drainage et les eaux usées grises.

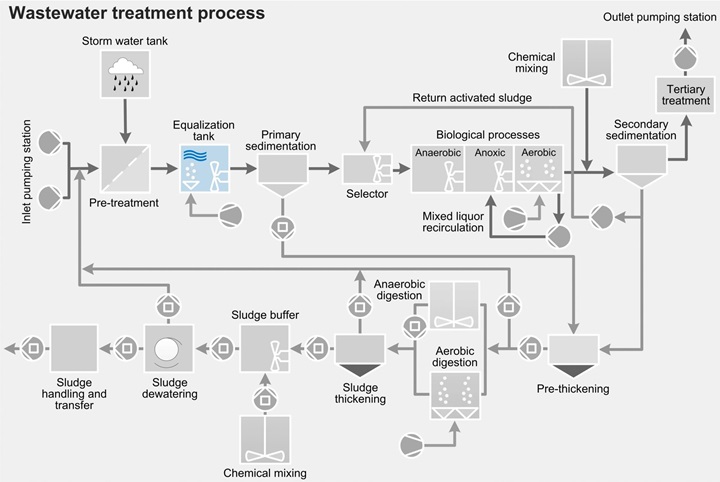

  • Égalisation
    La tâche de mélange dans le processus d'égalisation vise à mélanger les eaux usées afin d'empêcher la sédimentation, la stratification et la production d'odeurs. Il peut également être nécessaire de mélanger et d'homogénéiser le ruissellement d'eaux usées qui provient de différentes sources. Du fait que le niveau d'eau dans les réservoirs d'égalisation varie considérablement et qu'il peut parfois être très bas, les agitateurs sont soumis à de fortes demandes.
  • Évacuation des déchets commerciaux de toilettes
    Les eaux usées commerciales provenant des toilettes comprennent toutes les eaux des égouts issues des toilettes des bâtiments commerciaux, industriels ou publics.

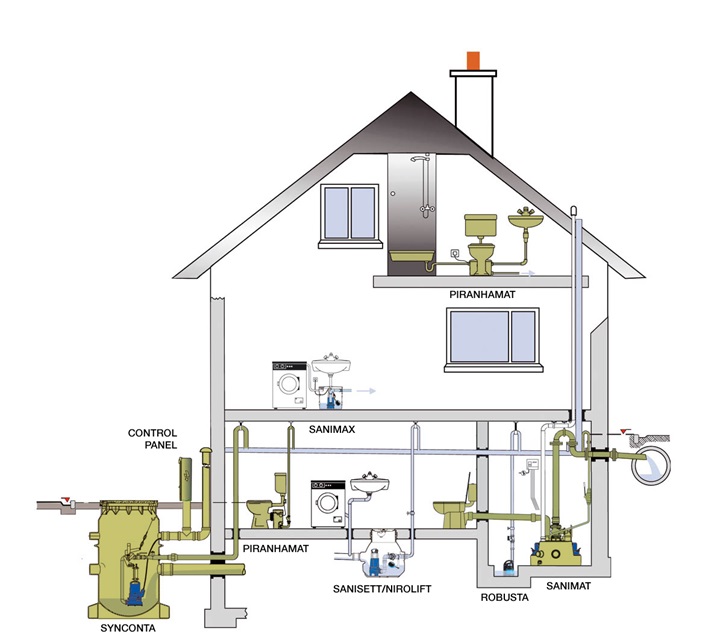

  • Évacuation des déchets domestiques provenant des toilettes
    Les eaux usées domestiques provenant des toilettes comprennent les eaux des égouts issues des toilettes ou des immeubles résidentiels.

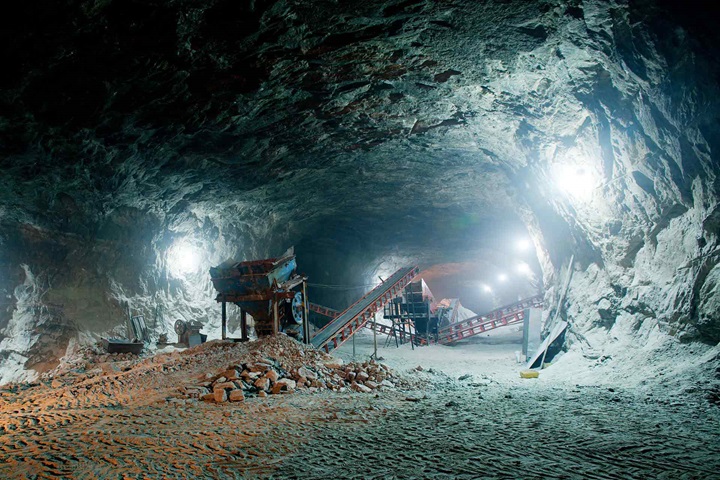

  • Exploitation minière
    Que ce soit en surface ou sous terre, les conditions dans les mines sont difficiles. En plus des liquides chargés, boues, pierres et rochers, il y a de gros volumes d'eau à évacuer pour pouvoir continuer de faire avancer la production. Nos pompes d'assèchement sont robustes et faciles à utiliser. Elles sont utiles pour les activités complexes de drainage et d'évacuation de la boue.
  • Ligne de fibre de pâte chimique
    Solutions reconnues de pompage, mélange et agitation pour vos procédés de cuisson, lavage, épuration, délignification à l'oxygène, blanchiment et stockage assurant la fiabilité du process, un haut rendement et des coûts d'exploitation réduits.
  • Ligne de pâte mécanique
    Gamme de produits Sulzer idéalement conçus pour les applications exigeantes de pompage, agitation et mélange dans les procédés de raffinage, meulage, CTMP, épuration, gestion des rejets et blanchiment.
  • Lignes de fibres recyclées
    Des produits à haut rendement énergétique, avec de faibles coûts liés au cycle de vie et une empreinte écologique réduite pour vos procédés de pulpage, séparation et épuration, flottation, lavage et blanchiment.
  • Machines presse pâte
    Une excellence hydraulique pour vos applications de circuit de tête, épuration, presse pâte, circuit de vide, circuits de cassés et d'eau blanche.
  • Mélange de produits chimiques – Boues
    Il est parfois nécessaire de mélanger des produits chimiques dans les boues activées avant qu'elles n'entrent dans le réservoir de sédimentation secondaire. Par exemple, des produits chimiques peuvent être utilisés pour effectuer l'élimination des éléments phosphoreux dans l'effluent issu du procédé biologique. De nombreuses stations utilisent des produits chimiques pour améliorer l'épaississement des boues juste avant le réservoir tampon de boues.
  • Mélange de produits chimiques – Eaux usées
    Des produits chimiques doivent parfois être mélangés dans les boues activées avant qu'elles n'entrent dans le réservoir de sédimentation secondaire. À partir de ce moment, il est important d'atteindre une répartition homogène des produits chimiques. Des produits chimiques peuvent être ajoutés pour effectuer l'élimination chimique des éléments phosphoreux dans l'effluent issu du procédé biologique. Dans d'autres circonstances, des produits chimiques tels que des polyélectrolytes cationiques avec une masse moléculaire élevée peuvent être ajoutés pour améliorer la qualité et la capacité de décantation des flocs formés dans le processus de boues activées.
  • Parc à bois
    Des produits à haut rendement énergétique, avec de faibles coûts liés au cycle de vie et une empreinte écologique réduite pour vos processus d'écorçage, lavage, déchiquetage, tamisage et traitement du flux de déchets et d'écorces.
  • Prétraitement
    Avant d'atteindre l’unité d’osmose inverse, où le processus de dessalement aura spécifiquement lieu, l'eau brute doit être traitée pour atteindre la qualité requise de l'eau brute afin d'éviter l'encrassement des membranes d’osmose inverse.
  • Procédé biologique
    L'objectif du procédé biologique est d'éliminer les substances organiques biodégradables via le métabolisme de microorganismes et des processus biochimiques associés.
  • Produits chimiques pour pâte à papier et carton
    Conceptions spécifiques, éléments et matériaux sur mesure pour relever les applications de pompages les plus exigeantes, mélange et agitation les plus complexes dans la production et la préparation de produits chimiques, la production de tallöl et le traitement de la lignine.
  • Récupération des produits chimiques
    La gamme étendue de produits Sulzer est conçue pour satisfaire les exigences les plus élevées de couverture hydraulique dans vos procédés d'évaporation, chaudière de récupération et préparation de liqueur blanche.

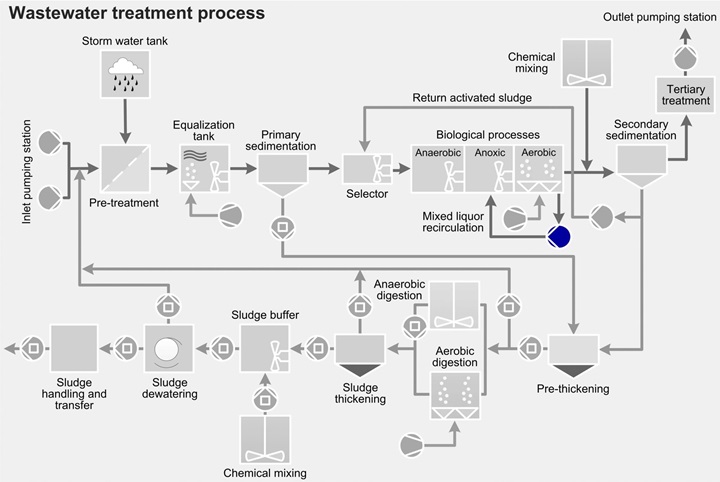

  • Recyclage de la liqueur mixte
    Lorsque la dénitrification est suivie d'une étape de nitrification à séparation physique, les nitrates formés pendant la nitrification doivent être recyclés. Les nitrates sont repompés dans l'étape de dénitrification, où le processus anoxique décompose les molécules de nitrate en azote et oxygène. Cela permet de libérer l'azote dans l'air. Cette application est efficacement assurée par les pompes de recirculation submersibles type ABS XRCP et RCP, par la pompe en tube à roue semi-axiale type ABS AFLX et par la pompe submersible en tube type ABS VUPX.

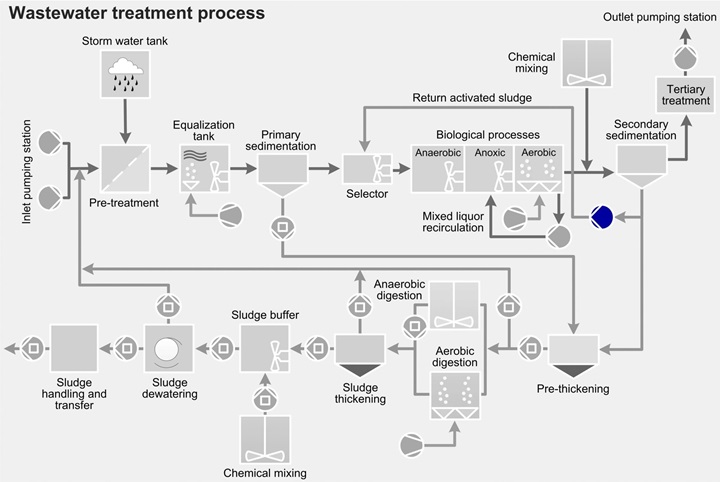

  • Retour des boues activées
    Des stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée.
  • Revêtement et finition
    Un large choix de pompes et agitateurs ultrafiables et ultraefficaces pour la manipulation de vos pigments et les processus de revêtement couleur.
  • Seconde étape de l’unité d’osmose inverse HPP
    C'est le cœur du processus de dessalement par osmose inverse (SWRO), où l'effet de dessalement se produit. L'eau de mer traitée est alimentée au moyen de pompes haute pression dans les membranes d’osmose inverse. On obtient ainsi un rejet de perméat ou d'eau de produit et d'eaux de gisement haute pression, dont l'énergie haute pression est récupérée par un dispositif sélectionné de récupération de l'énergie.
  • Sélecteur
    Le rôle du réservoir sélecteur est de contrôler et de limiter la prolifération de bactéries filamenteuses, puis d'optimiser la capacité de sédimentation des boues. Sulzer propose un grand nombre de solutions pour créer des conditions optimales dans le sélecteur.
  • Services auxiliaires
    Dans chaque station de dessalement, il y a plusieurs pompes qui fournissent des services auxiliaires aux différentes étapes : reflux des filtres, rinçage des membranes, nettoyage des membranes etc. En raison des exigences réduites de hauteur et de débit, ces services auxiliaires requièrent généralement des pompes monocellulaires à aspiration axiale.

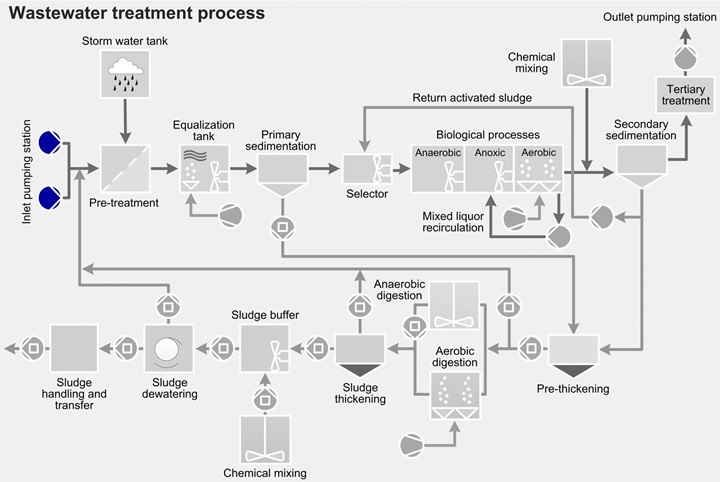

  • Station de pompage d'entrée
    Les stations de pompage d'entrée sont assez similaires aux grandes stations de pompage terminales. En fonction de la profondeur du système d'égouts entrant, les hauteurs de relevage peuvent aller de 2 à 30 mètres environ. Pour prévenir les charges de choc hydraulique, qui ont un impact négatif sur le processus biologique, les stations utilisent souvent des variateurs de vitesse et/ou plusieurs pompes en parallèle.

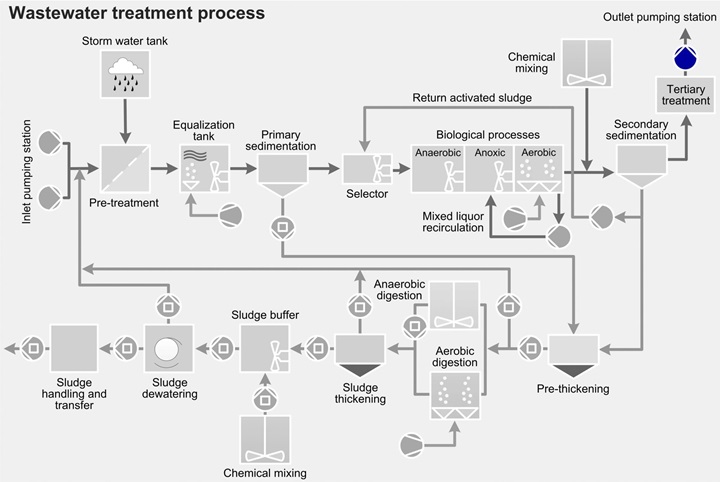

  • Stations de pompage de sortie
    Des stations de pompage de sortie sont requises lorsque le niveau de la station de traitement est inférieur à celui de l'eau de réception. Ceci est particulièrement vrai lors du refoulement dans une rivière, dont le niveau peut monter lors de précipitations abondantes ou de périodes d'inondations, ou bien dans la mer, où le niveau varie selon la marée. Des stations de pompage de sortie peuvent également être nécessaires pour compenser les pertes de friction en hausse dans la canalisation sortante à hauts débits, par exemple dans les longues canalisations d'émissaires marins.
  • Systèmes et machines papier et carton
    La gamme étendue de produits Sulzer est conçue pour satisfaire les exigences les plus élevées de couverture hydraulique et gérer tous types de liquides. Elle est donc idéale pour les opérations de mélange, d'agitation et de pompage délicates dans les processus de préparation, système d'approche PM, système à cassés, système d'eau blanche, système à vide, système de condensat et système de douche.

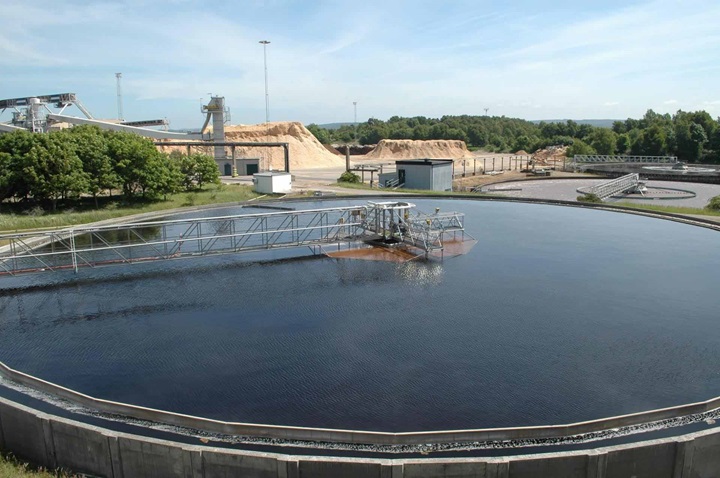

  • Traitement des eaux et effluents industriels
    Sulzer a une connaissance approfondie du traitement des eaux usées et nous vous proposons, par le biais de notre grande gamme de produits, des solutions fiables à haut rendement énergétique pour vos procédés de collecte des eaux, neutralisation, floculation, sédimentation, refroidissement, aération, stockage des boues, digestion et assèchement.
  • Traitement et transfert des boues
    Les pompes, mélangeurs, broyeurs et agitateurs Sulzer sont utilisés pour conditionner, transférer, mélanger et traiter les boues. Notre gamme de pompes volumétriques à vis excentrée garantit un débit constant approprié avec une capacité d'aspiration permettant de traiter tous les types de boues non-newtoniennes et de processus de boues épaissies, généralement demandés au sein de la station de traitement des eaux usées. Les fonctionnalités de maintien en place garantissent un minimum d’arrêts du processus en raison de la modification des composants d’usure. Les broyeurs Muffin Monster™ protègent l’équipement en aval. Les boues conditionnées par les broyeurs ne boucheront pas les soupapes, les échangeurs thermiques, les digesteurs, les centrifugeuses et autres équipements sur la conduite de boues.
  • Traitement tertiaire
    Les eaux usées traitées peuvent occasionnellement nécessiter un traitement plus approfondi. Les règles locales relatives au refoulement peuvent imposer des limites strictes qui ne peuvent pas être respectées même par le processus le plus efficace, ou une plus grande qualité d'effluent peut être exigée pour sa réutilisation. Lorsqu'un traitement tertiaire est nécessaire, divers niveaux de filtration peuvent être appliqués, notamment la filtration très fine. Toutefois, une étape finale de mélange et d'aération est souvent suffisante pour atteindre l'objectif. Lorsque c'est le cas, les agitateurs submersibles type ABS XRW et RW de Sulzer, ainsi que l'aérateur submersible type ABS TA-TAK et le système de diffuseur à disque type ABS PIK, DS et Sucoflow peuvent être utilisés.
  • Transfert de l’eau produite
    Après la phase de post-traitement, l'eau produite est pompée vers les cuves de stockage ou dans les réseaux de distribution d'eau.
  • Unité d’osmose inverse HPP
    C'est le cœur du processus de dessalement par osmose inverse (SWRO), où l'effet de dessalement se produit. L'eau de mer traitée est alimentée au moyen de pompes haute pression dans les membranes d’osmose inverse. On obtient ainsi un rejet de perméat ou d'eau de produit et d'eaux de gisement haute pression, dont l'énergie haute pression est récupérée par un dispositif sélectionné de récupération de l'énergie.
Liens associés

Produits et services

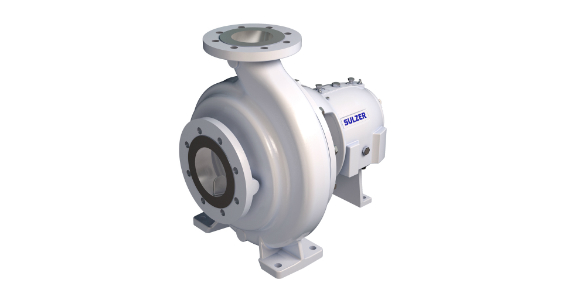

  • Gamme de pompes process AHLSTAR A
    Les pompes centrifuges mono-étagées, horizontales AHLSTAR A sont utilisées dans les applications industrielles exigeantes afin d'assurer un process fiable, de rendement élevé et à faible coût.

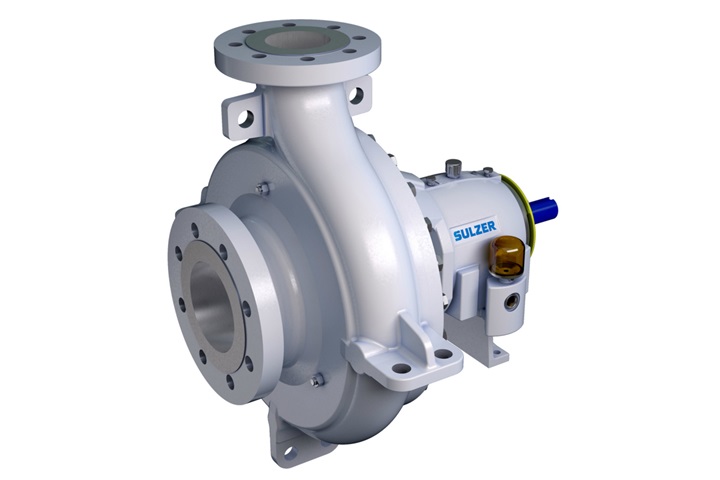

  • Gamme de pompes process AHLSTAR EPP/T
    Les pompes horizontales AHLSTAR EPP/T, centrifuges mono-étagées, supportées à l’axe, sont conçues pour résister aux températures élevées, en particulier dans les applications industrielles de pompage de liquides chauds.

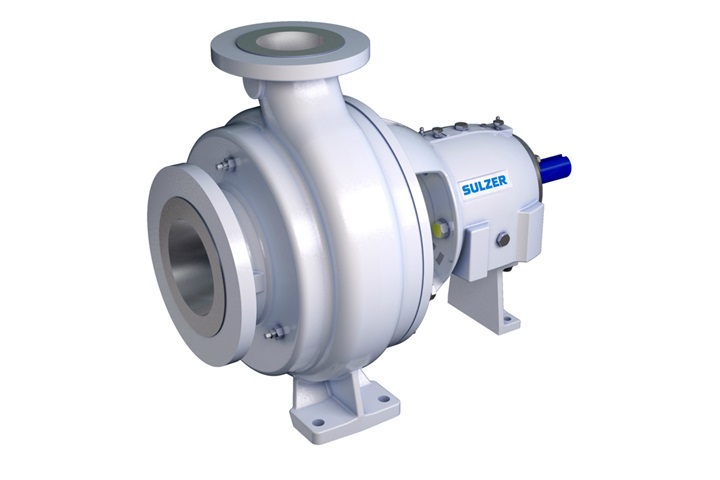

  • Gamme de pompes process AHLSTAR NPP/T
    Les pompes centrifuges mono-étagées, horizontales et imbouchables AHLSTAR NPP/T sont conçues pour les applications industrielles de pompage de boues abrasives ou de liquides contenant des solides de grande taille

  • Gamme de pompes process AHLSTAR WPP/T
    Les pompes centrifuges mono-étagées, horizontales et résistantes à l'usure AHLSTAR WPP/T sont conçues pour les applications de pompage de produits abrasifs, tels que le lait de chaux et de la boue ainsi que les pigments des revêtements de protection.

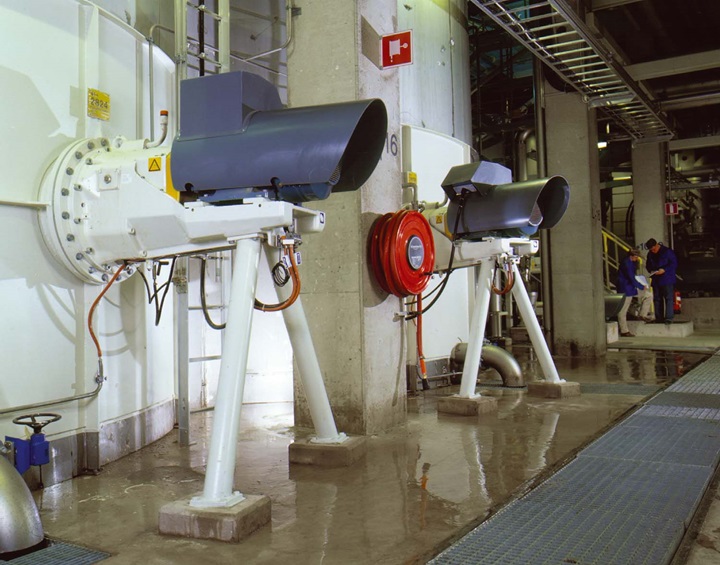

  • Agitateurs, mélangeurs dynamiques
