Für integrierte Kombisolarkraftwerke (ISCC) stehen die folgenden Pumpen zur Verfügung: MD, MC, GSG, MSD. Für weitere Solarstromanwendungen bietet Sulzer die folgenden Glieder- und Mantelgehäusepumpen und axial geteilten Pumpen als Speisewasserpumpen für Parabolrinnenkraftwerke ohne Wärmespeicher an:
MBN MC MD
Förderleistung
 		Bis zu 700 m3/h /
3.080 US gpm 		Bis zu 1.000 m3/h /
5.000 US gpm 		Bis zu 1.000 m3/h /
5.000 US gpm
Förderhöhe Bis zu 900 m /
2.950 ft 		Bis zu 1.750 m /
5.500 ft 		Bis zu 2.400 m /
8.200 ft
Druck
 		Bis zu 100 bar/
1.450 psi 		Bis zu 180 bar /
2.610 psi 		Bis zu 350 bar /
5.080 psi
Temperatur Bis zu 180°C /
355°F 		Bis zu 180°C /
355°F 		Bis zu 210°C /
410°F  (F (Ausführungen für hohe Temperaturen auf Anfrage)
GSG MSD
Förderleistung
 		Bis zu 900 m3/h / 4.600 US gpm Bis zu 3.200 m3/h / 14.000 US gpm
Förderhöhe Bis zu 2.600 m / 10.000 ft Bis zu 2.900 m / 9.500 ft
Druck
 		Bis zu 300 bar / 4.500 psi Bis zu 300 bar / 4.400 psi
Temperatur Bis zu 425 °C / 800 °F Bis zu 200 °C / 400 °F

Produkte

  •

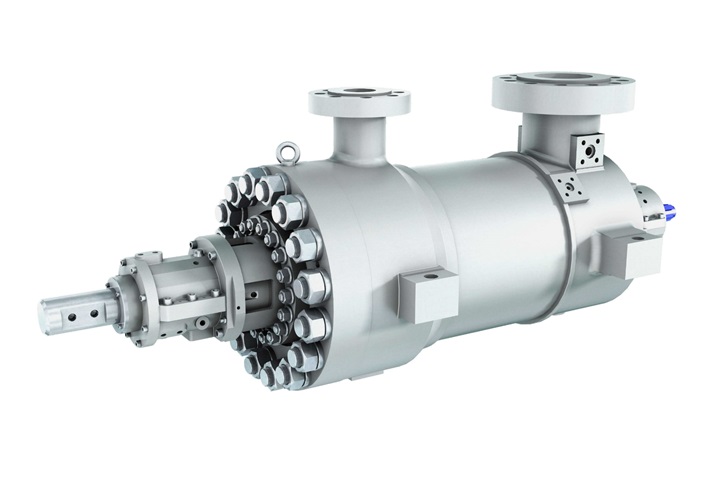

    GSG-Mantelpumpe mit Leitrad
    Die GSG-Pumpe ist die kostengünstigste Form einer ISO 13709/API 610 Typ BB5 konformen Hochdruck-Mantelpumpe. Die GSG-Pumpe mit gegenläufigem Rotor wird bei Medien mit geringer Dichte eingesetzt, bei denen die Rotorstabilität kritisch ist.
  • MBN-mehrstufige-Gliederpumpe
    Die MBN-Pumpen eignen sich besonders für Anwendungen im mittleren Druckbereich. Hier steht eine grosse Vielzahl an möglichen Positionen der Anschlussstutzen zur Verfügung, wodurch die erforderliche Flexibilität während der Montage und eine vereinfachte Rohrleitungsführung ermöglicht wird.
  • MC-Hochdruck-Stufengehäusepumpe
    Die Pumpen der M-Serie haben einen modularen Aufbau, wodurch Sulzer in der Lage ist, die effizienteste Lösung für die Anforderungen der Kunden zu finden.
  • MD-Hochdruck-Stufengehäusepumpe
    Es werden sowohl die Investitionskosten als auch die Lebenszykluskosten bei der Konstruktion der optimalen Pumpe in Betracht gezogen, denn nur eine optimierte Hydraulikkonstruktion garantiert maximale Effizienz.
  • MSD axial geteilte mehrstufige Pumpe
    Die MSD-Pumpe verfügt über die grösste hydraulische Abdeckung von allen mehrstufigen Pumpen des Typs BB3 auf dem Markt. Über 10.000 MSD-Pumpen sind weltweit in Produkt-Pipelines, Speisewasser, Wasserrückverpressung und sogar in sicherheitsrelevanten nuklearen Anwendungen im Einsatz.

Verfahren und Anwendungen

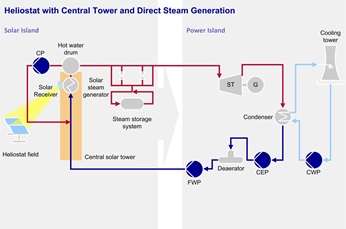

Heliostat-Zentralturm-Kraftwerk mit direkter Dampferzeugung (DSG)

Heliostat-Zentralturm-Kraftwerk mit direkter Dampferzeugung (DSG)

Heliostat-Zentralturm-Kraftwerke sind die vielversprechendste Option für die Zukunft, weil sie weniger Platz benötigen und eine höhere Effizienz erreichen als Parabolrinnen-Kraftwerke. Sie ermöglichen eine Erzeugung von gesättigtem Dampf oder überhitztem Dampf.

Heliostat-Zentralturm-Kraftwerke erzeugen elektrische Energie aus Sonnenlicht, indem sie konzentrierte Sonnenstrahlung auf einen auf einem Turm montierten Wärmeaustauscher (Empfänger) fokussieren. Das System nutzt Tausende Spiegel zur Sonnennachführung (Heliostaten genannt), um eintreffendes Sonnenlicht auf den Empfänger zu leiten. In diesem Fall wird als primäre Wärmeträgerflüssigkeit (HTF) Wasser verwendet, das direkt in Dampf umgewandelt wird.

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um hohe Verfügbarkeit und Zuverlässigkeit zu gewährleisten.

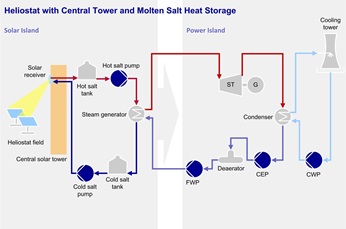

Heliostat-Zentralturm-Kraftwerk mit Salzschmelze und Wärmespeicher

Heliostat-Zentralturm-Kraftwerk mit Salzschmelze und Wärmespeicher

Heliostat-Zentralturm-Kraftwerke sind die vielversprechendste Option für die Zukunft, weil sie weniger Platz benötigen und eine höhere Effizienz erreichen als Parabolrinnen-Kraftwerke. Sie ermöglichen eine Erzeugung von überhitztem Dampf

Bei dieser Variante wird als primäre Wärmeträgerflüssigkeit (HTF) kalte Salzschmelze bei etwa 295 ºC eingesetzt, die durch den auf dem Turm montierten Wärmetauscher (Empfänger) geleitet wird. Dort wird die Salzschmelze auf ungefähr 565°C erhitzt. Dies ermöglicht es, überhitzten oder sogar überkritischen Dampf zu erzeugen. Ein Teil der heissen Salzschmelze wird in einem Heiss-Salzschmelze-Tank gespeichert und kann nach Sonnenuntergang wieder abgegeben werden. Damit lässt sich die Betriebszeit der CSP-Anlage um etwa 6-7 Stunden verlängern.

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um hohe Verfügbarkeit und Zuverlässigkeit zu gewährleisten.

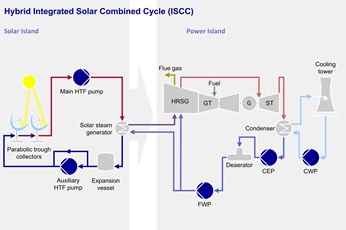

Integriertes Kombisolarkraftwerk (ISCC)

Integriertes Kombisolarkraftwerk (ISCC)

Hybrid zwischen Kraftwerk mit fossilen Brennstoffen (z. B. gasbefeuertes Kombikraftwerk) und CSP-Kraftwerk. Das Solarfeld (entweder Parabolrinnen, lineare Fresnel-Spiegelkollektoren oder Heliostat-Zentralturm) liefert bei hoher Sonneneinstrahlung zusätzlichen Dampf für die Hauptdampfturbine. Diese Konfiguration wird typischerweise zur Leistungssteigerung beliebiger Kraftwerke mit fossilen Brennstoffen verwendet.

In einem Kombikraftwerk werden Hochtemperatur-Abgase von der Turbine durch einen Abhitzedampferzeuger geleitet, aus dem Hochdruckdampf in eine Dampfturbine gelangt. In ISCC-Installationen wird zusätzliche Wärmeenergie aus dem solaren Dampferzeuger in den Abhitzedampferzeuger eines konventionellen Kombikraftwerks geleitet. Dies steigert die Dampfproduktion und damit die elektrische Leistung bei gleichzeitig relativ niedrigen Zusatzkosten.

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um hohe Verfügbarkeit und Zuverlässigkeit zu gewährleisten.

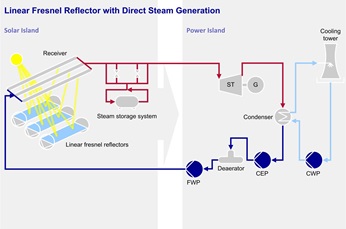

Linearer Fresnel-Spiegelkollektor

Linearer Fresnel-Spiegelkollektor

Lineare Fresnel-Spiegelkollektoren sind die Aufnahmetechnologie mit den geringsten Investitionskosten. Die Kosteneinsparungen ergeben sich aus kostengünstigen Planarspiegeln und einem sehr einfachen Nachführungssystem.

Die Breite linearer Fresnel-Spiegelreflektoren kann die von Parabolrinnen problemlos um das Dreifache übersteigen. Die gleiche Energiemenge lässt sich daher mit einem Bruchteil der Absorberröhrenlänge aufnehmen. Die direkte Dampferzeugung (DSG) ermöglicht normalerweise lediglich eine Erzeugung von gesättigtem Dampf

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um höchste Niveaus an Verfügbarkeit und Zuverlässigkeit zu gewährleisten.

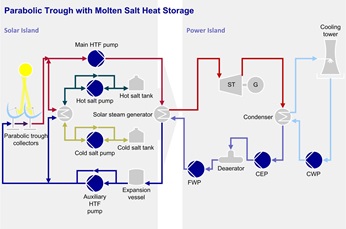

Parabolrinnenkraftwerk mit Salzschmelze-Wärmespeicher

Parabolrinnenkraftwerk mit Salzschmelze-Wärmespeicher

Parabolrinnen-Kraftwerke mit Wärmespeicher wurden seit Anfang der 2000er Jahre an mehreren Standorten in Spanien umfassend getestet. Eine Parabolrinne ist eine Art Solarwärmeenergiekollektor. Sie besteht aus einem langen Parabolspiegel mit einer längsseits in der Brennlinie verlaufenden Röhre.

Bei dieser Variante wird ein Teil des als primäre Wärmeträgerflüssigkeit (HTF) eingesetzten Wärmeöls durch einen Wärmetauscher geleitet, in dem die Wärme auf eine in einem Sekundärkreislauf zirkulierende Salzschmelze übertragen wird. Die Wärme wird in einem Heiss-Salzschmelze-Tank gespeichert und kann nach Sonnenuntergang wieder abgegeben werden. Damit lässt sich die Betriebszeit der CSP-Anlage um etwa 6 - 7 Stunden verlängern. Die Betriebstemperatur wird auf ein Wärmeöloptimum von etwa 350 ºC eingestellt und ermöglicht somit nur mindere Dampfqualität.

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um hohe Verfügbarkeit und Zuverlässigkeit zu gewährleisten.

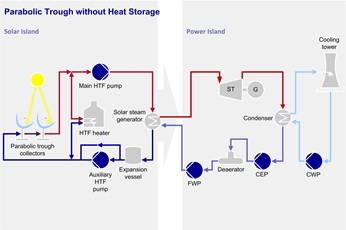

Parabolrinnenkraftwerk ohne Wärmespeicher

Parabolrinnenkraftwerk ohne Wärmespeicher

Parabolrinnen ohne Wärmespeicher sind die ausgereifteste Kollektortechnologie und wurden in den späten 80er Jahren umfassend in der Mojave-Wüste (USA) getestet. Eine Parabolrinne ist eine Art Solarwärmeenergiekollektor. Sie besteht aus einem langen Parabolspiegel mit einer längsseits im Brennpunkt verlaufenden Röhre.

In einem Parabolrinnenkraftwerk wird Sonnenlicht von einem Spiegel reflektiert und auf einem Rohr, in dem Wärmeöl als primäre Wärmeträgerflüssigkeit (HTF) zirkuliert, gebündelt. Die optimale Betriebstemperatur des Wärmeöls liegt bei etwa 350 ºC, womit sich Dampf von geringer Qualität erzeugen lässt. Diese CSP-Anlagen ohne Wärmespeicher können nur in Zeiten hoher Sonneneinstrahlung betrieben werden.

Unsere erfahrenen Serviceingenieure unterstützen Sie bei der Wartung Ihrer rotierenden Geräte, um hohe Verfügbarkeit und Zuverlässigkeit zu gewährleisten.
