Основные конструктивные особенности

Модуль расширения вывода CA 781 расширяет систему на 8 цифровых и 2 аналоговых выходных сигнала и предоставляет возможность управлять другим оборудованием в составе установки. Таким образом, модуль CA 781 обеспечивает повышенную гибкость, позволяя использовать контроллер PC 441 для максимального удовлетворения ваших уникальных потребностей.

Модуль подключается к системе по шине связи CAN и требует питания от внешнего источника.

Технические характеристики
Рабочая температура окружающей среды от –20 до +50 ºC (от –4 до +122 ºF)
Монтаж на DIN-рейка 35 мм
Степень защиты: IP 20, NEMA: Тип 1
Материал корпуса Полиоксипропилен и поликарбонат
Размеры В х Ш х Г 86 x 70 x 58 мм
(3,39 x 2,76 x 2,28 дюйма)
Влажность Отн. влажность 0–95 %, без конденсации
Источник питания 9–34 В пост. тока, БСНН или класс 2
Макс. нагрузка для дискретных выходов NB 8, положительная логика. Питание от источника питания. Макс. нагрузка 1 А на выходе. Макс. общий ток для всех 8 выходов в совокупности: 4 А.
Аналоговые выходы Nb 2, 4 – 20 мА
Разрешение 15 бит; 0,4 µA
Документы
Применения

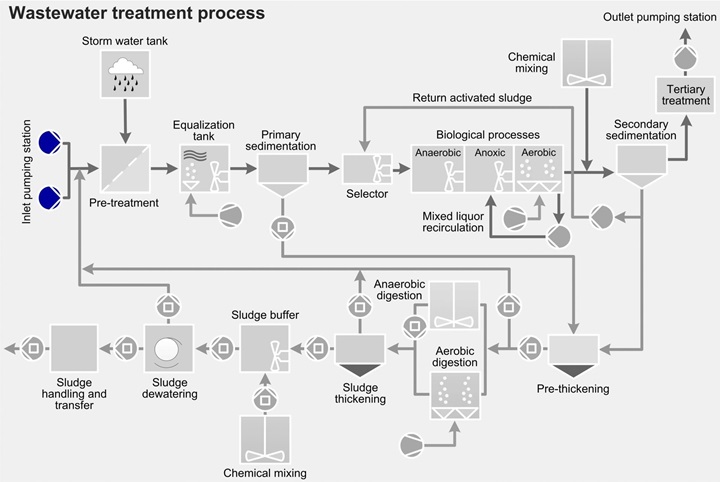

  • Входная насосная станция
    Входные насосные станции в чем-то похожи на большие главные насосные станции. В зависимости от глубины входящей канализационной системы напор должен обеспечивать подъем на высоту от 2 до 30 метров. Для предотвращения нагрузок, вызываемых гидравлическими ударами, которые негативно влияют на биологическую обработку, на станциях часто используются приводы с изменяемой скоростью вращения и (или) параллельную работу нескольких насосов.

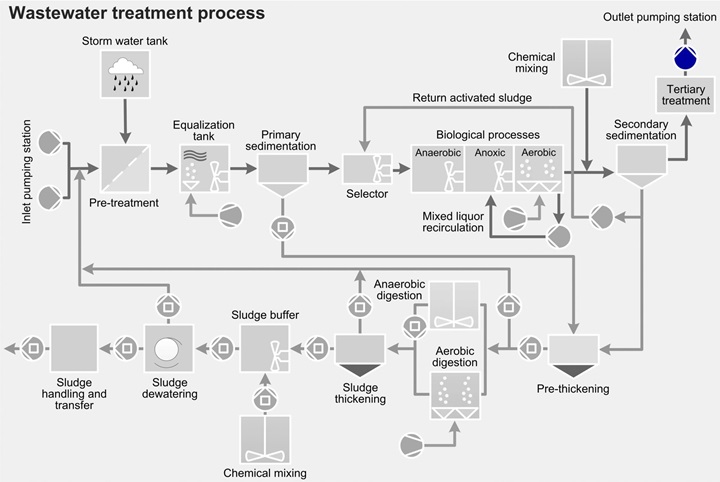

  • Выпускные насосные станции
    Выпускные насосные станции требуются, когда уровень на очистных сооружениях ниже, чем уровень в приемнике очищенной воды. Так же это необходимо при сбросе в реку, уровень воды в которой может подняться после сильного дождя или в паводковый период, либо при сбросе в море, уровень воды в котором изменяется с циклами приливов и отливов. Выпускные насосные станции также могут требоваться для компенсации возрастающих потерь на сопротивление в выпускной трубе при сильном напоре, например для далеко выходящих в море водоотводов.
  • Главная насосная станция
    Главные насосные станции принимают городские сточные воды от сетевых насосных станций. Установленные в сухих или мокрых колодцах, насосы этих станций перенаправляют стоки на очистные сооружения для окончательной очистки. Из-за отсутствия экранирующих решеток на большинстве насосных станций проблемное содержимое стоков, например, волокнистые средства личной гигиены и упаковочные материалы, являются постоянной угрозой для безотказной работы станций.
  • Защита от наводнений
    Изменение климата создает сложности для систем предотвращения стихийных бедствий. Когда вода выходит из-под контроля, широкий спектр насосов Sulzer послужит надежным, экономичным и эффективным решением для борьбы с наводнениями.

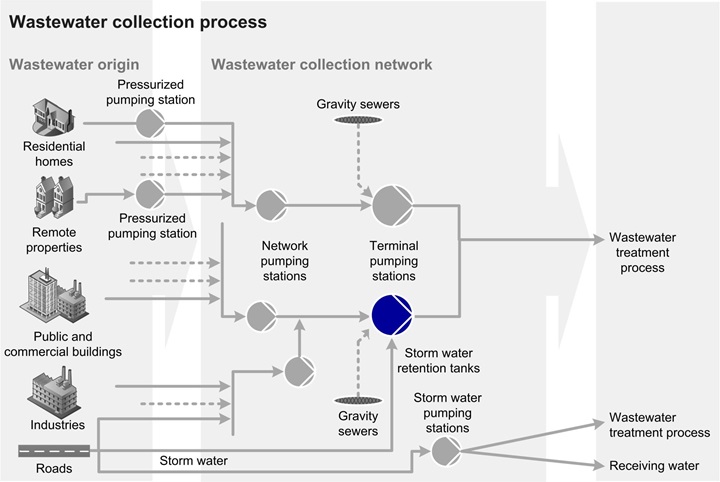

  • Ливневые накопительные резервуары
    Ливневые накопительные резервуары выступают в качестве буфера во время обильных осадков. Их наличие очень важно в обустроенных зонах, характеризующихся наличием большого числа твердых поверхностей (крыши, дороги и парковки), неспособных впитывать дождевую воду. При установке ливневых накопительных резервуаров, самотеком или при помощи насосов обеспечивается сокращение непрерывного потока, идущего в канализационную систему. Благодаря опыту компании Sulzer пиковые гидравлические нагрузки на существующие канализационные системы могут быть снижены.
  • Ливневые насосные станции
    Во время сильных дождей ливневые насосные станций перемещают большие объемы воды при низком напоре, перекачивая поверхностную воду и стоки. Являясь изначально частью системы для предотвращения наводнений, эти станции активно используются в процессах адаптации к изменениям климатических условий для протяженных прибрежных городов.
  • Муниципальное отведение сточных вод из туалетов
    К муниципальным сточным водам из туалетов относятся все канализационные стоки, поступающие из туалетов коммерческих, промышленных или общественных зданий.
  • Муниципальные сточные воды, не являющиеся туалетными стоками
    Муниципальные сточные воды, не являющиеся туалетными стоками, включая дренажные и хозяйственно-бытовые стоки.
  • Сетевые насосные станции
    Сетевые насосные станции обеспечивают сбор городских сточных вод из жилых зданий и коммунальных систем. Установленные в сухих или мокрых колодцах, эти насосы подают стоки на конечную насосную станцию. Поскольку большинство насосных станций не оснащены экранирующими решетками, насосы должны справляться с различными материалами, например, волокнистыми средствами гигиены и упаковочными элементами.
Сопутствующие продукты

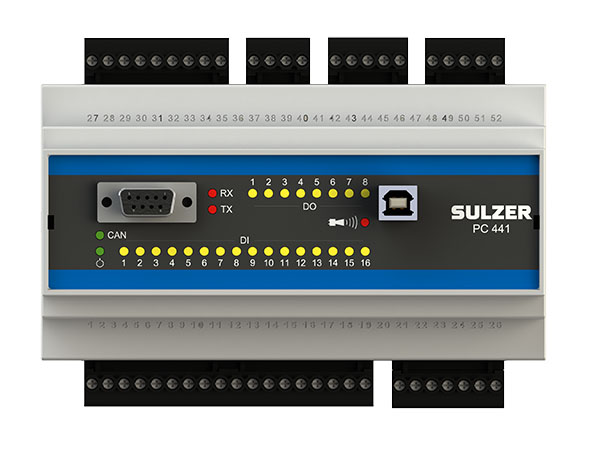

  • Контроллер насоса ABS PC 441
    PC 441 является устройством контроля и управления работой от одного до четырех насосов; оно предназначено в основном для эксплуатации на муниципальных канализационных насосных станциях. PC 441 обладает многими современными функциональными возможностями для минимизации эксплуатационных затрат и повышения работоспособности насосной станции в течение срока ее службы.
  • Панель оператора ABS CA 511
    CA 511 — это панель оператора для улучшенного мониторинга насосных станций. Ее можно использовать только в сочетании с устройством контроля/управления PC 441. Шина CAN управляет связью и обеспечивает питание. TFT-дисплей с разрешением 480 x 272 пикселов содержит 28 клавиш для упрощения операций и обеспечения удобства пользования.
  • Модуль контроля протечек ABS CA 441
    Устройство CA 441 способно выполнять контроль утечек у погружных насосов. Обладая четырьмя сигнальными входами, оно может контролировать до четырех отдельных насосов или один насос с отдельными аварийными сигналами. Устройство можно установить в шкафу или на расстоянии до 250 м от насоса (при использовании одинакового потенциала земли). CA 441 можно использовать только в сочетании с устройством контроля/управления PC 441.
  • Модуль контроля температуры ABS CA 442
    CA 442 — это устройство контроля температуры с четырьмя сигнальными входами. Оно может контролировать от одного до четырех насосов с объединенной системой аварийной сигнализации (по одной на каждый насос) или до четырех отдельных аварийных сигнализаций, используя по одному устройству на каждый насос. CA 442 может подключаться к устройству контроля/управления PC 441 с помощью интерфейса шины CAN и использоваться только вместе с устройством контроля/управления PC 441.
  • Модуль контроля двигателя и питания ABS CA 443
    CA 443 является устройством для измерения электрических свойств, которое используется для мониторинга всей станции или отдельного насоса. Оно может подключаться к устройству контроля/управления PC 441 через интерфейс CAN-bus с гальванической развязкой и использоваться только вместе с устройством контроля/управления PC 441.
  • Модуль связи RS-485 ABS CA 622
    Модуль связи ABS CA 622 позволяет отправлять и получать информацию с периферийных устройств через ваш существующий контроллер насоса PC 441 по интерфейсу RS-485 с помощью протокола связи Modbus.
  • Погружные насосы
    Компания Sulzer предлагает одну из самых полных линеек погружных насосов на рынке. Линейка оборудования включает в себя: насосы малой и средней мощности для отведения стоков от жилых и промышленных зданий и насосы большой мощности для отведения стоков с высоким содержанием волокнистых включений и твердых частиц для городских и промышленных канализационных сетей.
  • Погружные миксеры
    Энергоэффективные погружные миксеры Sulzer предназначены для широкого спектра областей применения в промышленности и на муниципальных очистных сооружениях. Они являются оптимальным решением для производственных задач по взмучиванию, смешиванию, перемешиванию, растворению и суспензированию твердых частиц в промышленности и на муниципальных очистных сооружениях.
