Основные преимущества
  • Оптимизированная лабиринтная конструкция для достижения высокого КПД и хорошей динамики ротора
  • Кованый вал с низким отношением длины к диаметру (L/D) для устойчивой работы и снижения уровня вибрации, исключая проблемы с критической частотой вращения
  • Радиальные пазы обеспечивают повышенную поперечную жесткость, снижается эффект отклонения ротора и улучшается его динамическое поведение
  • При помощи вихреуспокоителя у разгрузочного поршня поддерживается устойчивость ротора даже при повышенных в результате износа внутренних зазорах
  • Оптимизированная конструкция уплотнения вала с рубашкой водяного охлаждения и торцовым уплотнением: отпадает необходимость в предварительном прогреве
Основные области применения
  • Главные питательные насосы на тепловых электростанциях
  • Пуско-резервные питательные насосы на тепловых электростанциях
Основные конструктивные особенности
  • Наличие первой ступени с двухсторонним всасыванием у насосов малых размеров
  • Рабочие колеса с горячей посадкой на вал, оборудованы шпонками для передачи вращательного момента и разрезными кольцами - от осевого сдвига
  • Насосы оборудованы разгрузочным поршнем с упорным буртом, смонтированным по прессовой посадке с применением масла под давлением, для предотвращения повреждений при переходных режимах
  • Опорные подшипники скольжения с четырьмя сегментами обеспечивают высокую жесткость и демпфирование для минимизации перемещения вала
  • Рассчитанный на полную нагрузку упорный подшипник двухстороннего действия с плавающими сегментами
  • Смонтированная по горячей посадке с применением масла под давлением муфта; ступенчатый цилиндрический или конический конец вала
Основные характеристики
Подача До 1750 м3/ч / до 7700 галлонов США в минуту
Напор До 4000 м / 13 120 футов
Давление До 430 бар / 6240 фунтов на кв. дюйм
Температура До 220 °C / 430°F
Размеры напорного патрубка До 300 мм / 12 дюймов

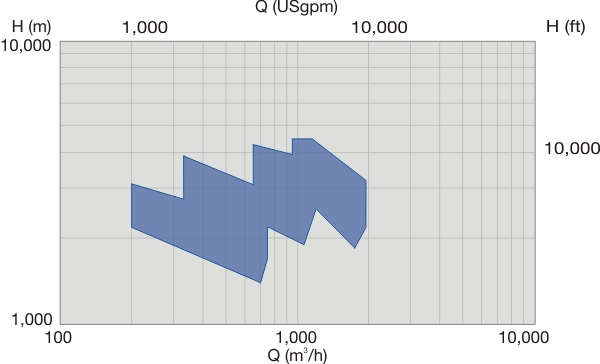

Рабочее поле
Рабочее поле 50–60 Гц
Применения
  • Питательные и подпорные насосы
    Питательные насосы (FWP) перекачивают воду из деаэратора через нагреватели высокого давления в котел. Основная характеристика питательных насосов — их высокий дифференциальный напор.
  • Электростанции
    Широкий ассортимент продукции компании Sulzer позволяет максимально увеличить производительность и надежность вашей электростанции на твердом органическом биотопливе, твердых промышленных или муниципальных биоотходах и на жидком или газообразном органическом биотопливе.
