Principais especificações
  • O CA 443 se conecta a todas as três fases, tensão e corrente
  • A faixa de monitoramento conectado direto é de  300 VAC (fase neutra), 520 VAC (fase a fase) e via transformadores de corrente padrão com uma corrente secundária de 0 – 5 A. Um transformador de voltagem separado é necessário para conectar uma tensão mais alta
  • A correção do ângulo de fase pode ser definida no software PC 441 para transformadores de tensão externos
  • Graças à sua interface CAN-bus com isolamento galvânico, você pode montar o dispositivo de monitoramento no painel ou até a 250 metros de distância da bomba
Principais características
  • Monitoramento de tensão em todas as fases
  • Monitoramento de corrente em todas as fases
  • Cálculo do fator de potência
  • Cálculo do consumo de energia
  • Alarme para alta/baixa tensão de alimentação
  • Alarme para frequência de alimentação alta/baixa de energia
  • Alarme para falha ou desequilíbrio de fase
  • Trilhos DIN montados
Documentos
Aplicações
  • Águas residuais comerciais sem detritos sanitários
    As águas residuais comerciais sem detritos sanitários incluem as águas residuais de drenagem e águas cinzas.
  • Controle de vazão
    A mudança climática é um desafio à prevenção de desastres naturais. Quando a água corre pelo terreno em grandes quantidades, a ampla gama de bombas da Sulzer oferece soluções confiáveis, econômicas e eficientes para controle de inundações.
  • Eliminação de resíduos comerciais de sanitários
    As águas residuais comerciais de sanitários compreendem toda a água de esgoto liberada de sanitários em propriedades comerciais, industriais ou públicas.
  • Estação de bombeamento de águas pluviais
    Durante fortes chuvas, as estações de bombeamento de águas pluviais levam grandes volumes de água em baixa altitude para receber as águas da superfície ou esgotos. Tendo sido por muito tempo parte da gestão de inundações, elas estão cada vez mais envolvidas em estratégias de adaptação às alterações climáticas para cidades costeiras a baixas altitudes.
  • Estação de bombeamento de entrada
    Estações de bombeamento de entrada são semelhantes a grandes estações de bombeamento terminais. Dependendo da profundidade do esgoto de entrada, as cabeças de elevação podem variar de cerca de 2 a 30 metros. Para evitar cargas de choque hidráulico, que impactam negativamente o processo biológico, as estações muitas vezes fazem uso de unidades de velocidade variável e/ou várias bombas em paralelo.
  • Estação de bombeamento de rede
    As estações de bombeamento de rede coletam águas residuais municipais de imóveis residenciais e organizações comunitárias. Instaladas em poços secos ou molhados, as bombas levam o efluente para uma estação de bombeamento terminal. Como a maioria das estações de bombeamento não está equipada com telas, as bombas devem lidar com materiais difíceis, como materiais fibrosos de sanitários e embalagens.
  • Estação de bombeamento terminal
    As estações de bombeamento terminais recebem águas residuais municipais de estações de bombeamento de rede. Instaladas em poços secos ou molhados, as bombas enviam o material a uma estação de tratamento de purificação final. Devido à falta de telas na maioria das estações de bombeamento, materiais difíceis, como materiais sanitários fibrosos e embalagens, são uma ameaça constante ao tempo de atividade.
  • Estações de bombeamento de saída
    As estações de bombeamento de saída são necessárias quando o nível da estação de tratamento é menor que o da água recebida. Isso é especialmente verdadeiro quando descarregam em um rio, que pode aumentar de volume durante períodos de chuva ou inundação pesada, ou no mar, onde o nível varia de acordo com a maré. Estações de bombeamento de saída também podem ser necessárias para compensar o aumento das perdas por atrito na tubulação de saída a fluxos elevados, por exemplo, em longas tubulações de descarga no mar.
  • Tanque de retenção de águas pluviais
    Os tanques de retenção de águas pluviais atuam como um amortecedor durante períodos de chuvas fortes. Isso é cada vez mais importante à medida que as áreas se tornam mais desenvolvidas, com superfícies duras, como telhados, ruas e estacionamentos que não absorvem a água da chuva. Quando tanques de retenção de águas pluviais são implementados, a gravidade ou as bombas podem ser usadas para fornecer um fluxo contínuo reduzido no sistema de esgoto. A experiência da Sulzer torna possível evitar cargas hidráulicas de pico e limitar as tensões em sistemas de esgotos existentes.
Produtos relacionados

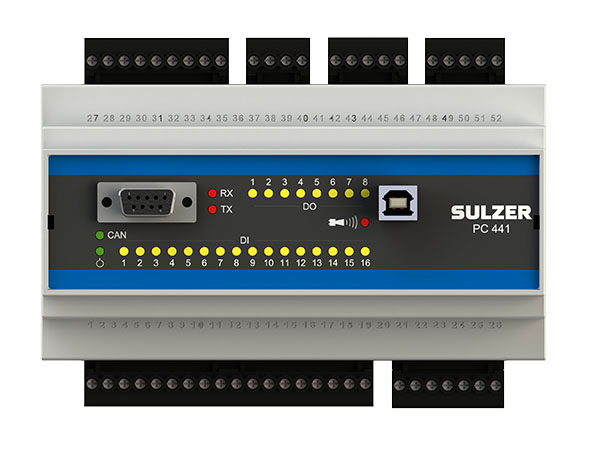

  • Controlador de bombas modelo ABS PC 441
    O PC 441 é um monitor e controlador para uma até quatro bombas, projetado principalmente para uso em estações de bombeamento de águas residuais municipais. O PC 441 tem muitas características avançadas para minimizar os custos operacionais e aumentar a disponibilidade da estação de bombeamento ao longo de seu ciclo de vida.

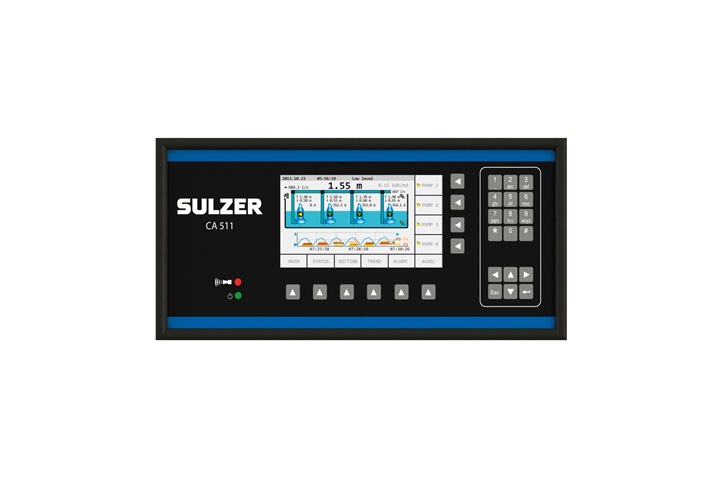

  • Interface gráfica de operaçăo modelo ABS CA 511
    O CA 511 é um painel de operação para monitoramento avançado de estações de bombeamento. Ele só pode ser usado em combinação com a unidade de monitoramento/controlador PC 441. O CAN-bus gerencia as comunicações e fornece energia. O display TFT com 480x272 pixels inclui 28 teclas para simplificar as operações e assegurar maior facilidade ao usuário.

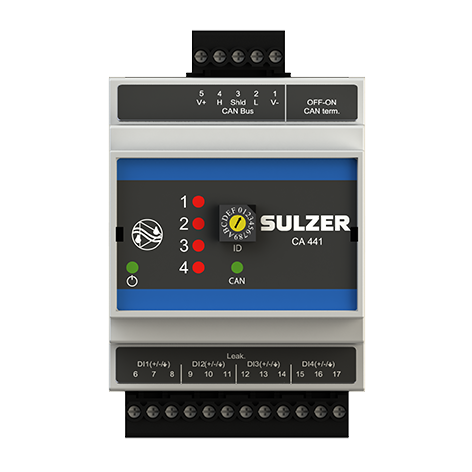

  • Módulo de monitoramento de vazamento modelo ABS CA 441
    O 441 CA realiza monitoramento de vazamento em bombas submersíveis. Com quatro entradas de sinal, monitora até quatro bombas individuais ou uma bomba com alarmes separados. A unidade pode ser montada no painel ou até a 250 metros de distância da bomba (quando se utiliza o mesmo potencial terra). O CA 441 só pode ser usado em combinação com a unidade de monitoramento/controlador PC 441.

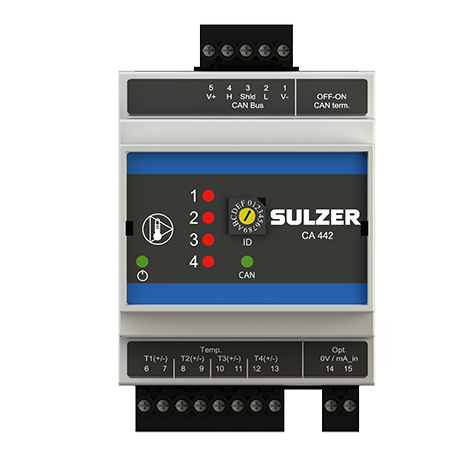

  • Módulo de monitoramento de temperatura modelo ABS CA 442
    O CA 442 é uma unidade de monitoramento de temperatura com quatro entradas de sinal. Ele pode monitorar de uma a quatro bombas com alarmes combinados (um alarme por bomba) ou até quatro alarmes separados, usando uma unidade por bomba. O CA 442 pode ser conectado ao PC 441 através de uma interface de CAN-bus e só pode ser usado em combinação com a unidade de monitoramento/controlador PC 441.

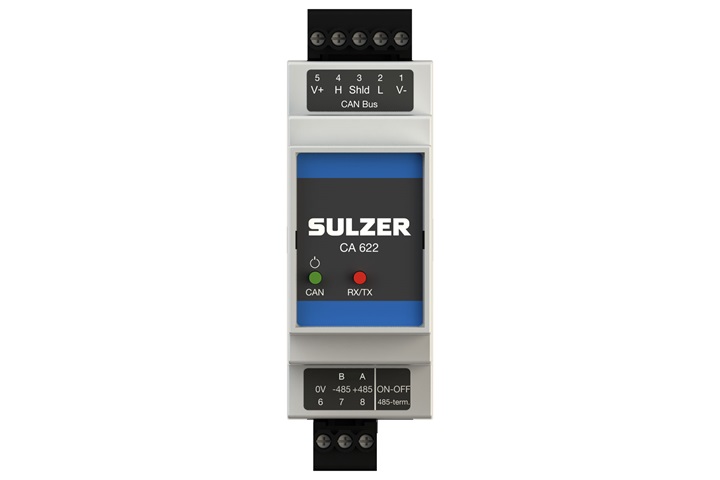

  • Módulo de comunicação RS 485 tipo ABS CA 622
    O módulo de comunicação tipo ABS CA 622 permite enviar e receber informações para seus produtos periféricos através do controlador de bomba existente, PC 441, usando uma interface Modbus RS 485.

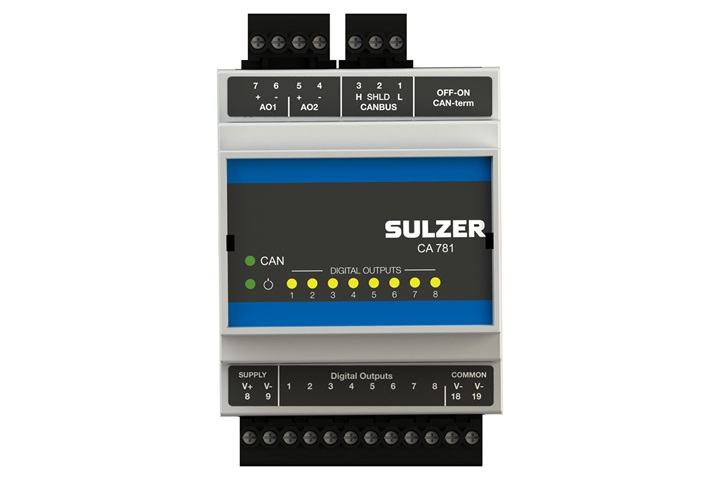

  • Módulo de expansão de saída modelo CA 781
    Com o módulo de expansão de saída CA 781 você pode controlar um grande número de bombas com o seu sistema PC 441 existente.
  • Bombas Submersíveis
    A Sulzer oferece uma das gamas mais abrangentes de bombas submersíveis disponíveis no mercado hoje. As aplicações se estendem desde bombeamento de uso leve e médio dentro de propriedades residenciais e comerciais, ao bombeamento de materiais pesados com alta concentração de trapos e sólidos nas redes de coleta de esgoto municipais, e em aplicações industriais de esgoto.
  • Misturadores submersíveis
    Os misturadores submersíveis com alta eficiência energética da Sulzer são ideais para uma ampla gama de aplicações em estações de tratamento municipais e industriais. Eles são a solução ideal para combinar tarefas de mistura para agitação, mistura, dissolução e suspensão de sólidos em estações de tratamento municipais e industriais.
