Sistema de control Gama ABS PCx

Alta tecnología y potentes prestaciones

PCx es un sistema de control potente y técnicamente avanzado que permite ampliaciones para configurar un sistema de forma flexible y modular. Está indicado para aplicaciones tales como plantas de tratamiento de aguas residuales pequeñas y medianas, depuradoras, estaciones reforzadoras de presión y estaciones de bombeo de aguas residuales.

Ventajas
  • Fácil instalación y configuración
  • Gestiona una gran variedad de canales de comunicación
  • Control del bombeo y configuración on-line simultánea
  • Funciones predefinidas que se ajustan para obtener las funciones de control requeridas para la aplicación
Aplicaciones
  • Plantas de tratamiento de aguas residuales pequeñas y medianas
  • Plantas depuradoras
  • Estaciones reforzadoras de presión
  • Estaciones de bombeo de aguas residuales
Diseño

El sistema de control modular PCx puede configurarse con AquaProg, el software de configuración para PC, a través de una comunicación por línea directa o por llamada telefónica, radio, etc. AquaProg incluye también funciones para indicación del estado de las señales, lectura de la lista de alarmas, reset de alarmas, carga y descarga de la configuración, etc.

PCx gestiona diferentes tipos de comunicaciones, como línea fija, marcación telefónica, radio y LAN. Por ejemplo, permite la gestión de comunicaciones telefónicas a través de un puerto COM al sistema SCADA (supervisión, control y adquisición de datos) y un segundo puerto COM con comunicación multipunto con otras unidades.

Diseño
  • Numerosas funciones de control
  • Comunicación (RS232/485)
  • Gestión de alarmas
  • Capacidad de registro (digital y analógico)
  • Sistema de control y de toma de decisiones autónomo formado por hasta ocho módulos (CPU + módulos de expansión) que permiten 8 vías de comunicación fija o por marcación telefónica
Características

Características del software:

  • Reguladores PID
  • Cálculos de caudal de la bomba
  • Control de secuencias
  • Control del motor
  • Control de las válvulas
  • Gestión de alarmas
  • Ajuste de parámetros
  • Funciones de registro
  • Temporizadores y contadores
  • Fichero de referencias cruzadas
  • Gestión GSM/SMS
  • Cálculos de caudal integrados
Capacidad de E/S (cuando está totalmente expandido):
Entradas digitales 128 no
Salidas digitales 64 no
Entradas analógicas 32 no
Salidas analógicas 16 no
Aplicaciones
  • Agua residual comercial con materia fecal
    En este tipo de agua residual se incluyen todos los residuos procedentes de los inodoros en edificios e instalaciones públicos, industriales o comerciales.
  • Agua residual comercial sin materia fecal
    Las aguas residuales comerciales sin residuos fecales incluyen aguas grises y de achique.

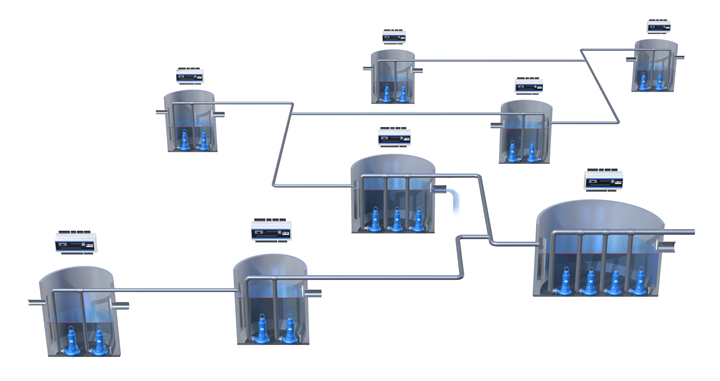

  • Control de estaciones de bombeo
    Los sistemas de control proporcionan funcionalidades e información que pueden utilizarse para mejorar la disponibilidad de las bombas, las estaciones de bombeo y de toda la red de saneamiento. Son una manera sencilla de reducir no solo el riesgo de paradas e inundaciones, sino también los costes de energía y mantenimiento. Sulzer ofrece una gama completa de sistemas de control sofisticados, pero de fácil uso.

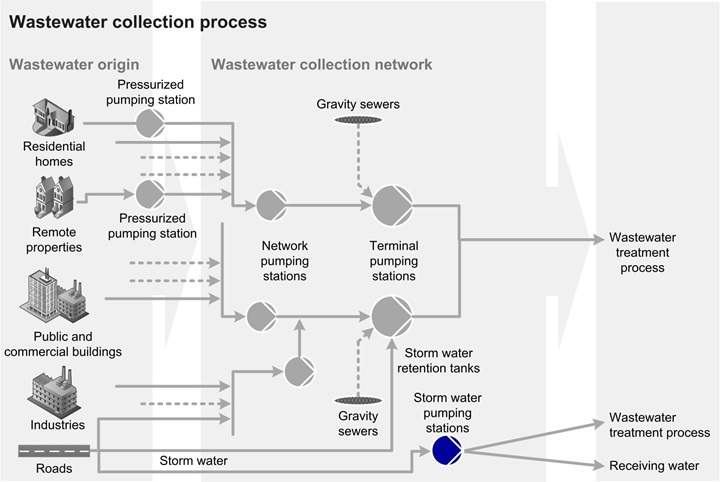

  • Estación de bombeo de aguas pluviales
    Durante episodios de lluvias fuertes, las estaciones de bombeo de aguas pluviales descargan grandes volúmenes de agua a alturas muy bajas a la red de colectores o a aguas receptoras superficiales. Formando parte desde hace mucho tiempo de la gestión contra inundaciones, estas instalaciones están cada vez más involucradas en las estrategias de adaptación ante el cambio climático en ciudades costeras a poca altura sobre el nivel del mar.

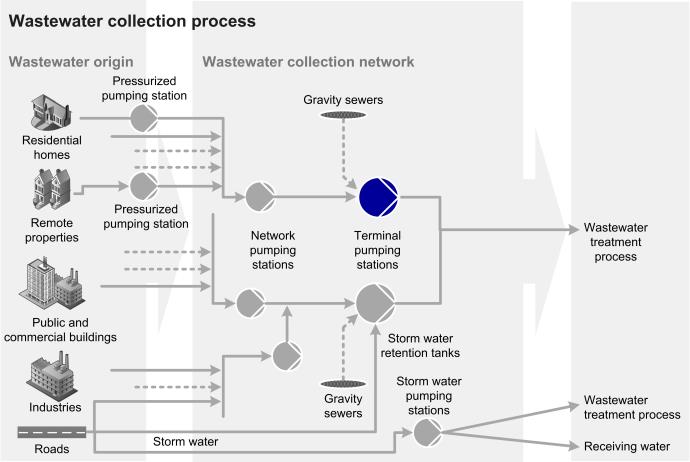

  • Estación de bombeo intermedia
    Las estaciones de bombeo intermedias reciben el agua residual urbana de las estaciones de bombeo de la red de saneamiento. Instaladas en pozos secos o húmedos, las bombas conducen el fluido a la planta de tratamiento para su purificación final. Debido a la ausencia de desbaste previo en la mayoría de estaciones de bombeo, materiales difíciles de transportar, como son artículos sanitarios con grandes fibras o embalajes, amenazan constantemente su correcta actividad sin interrupciones.

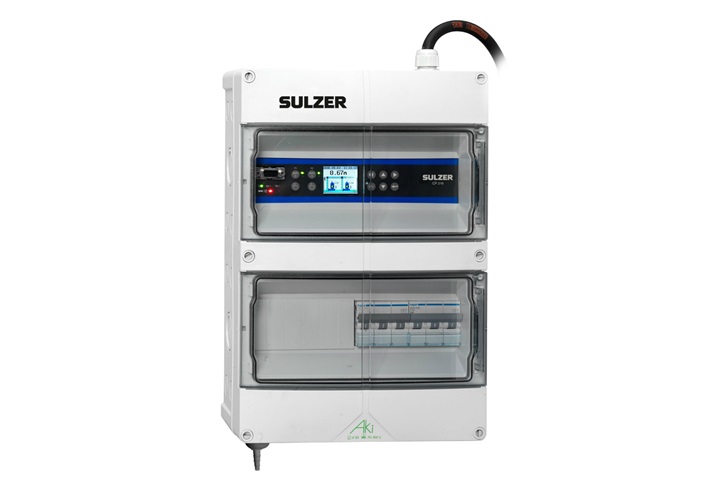

  • Supervisión de bombas y estaciones de bombeo
    Los sistemas de supervisión y control proporcionan funcionalidades e información en tiempo real que pueden ayudar no solo a prevenir inundaciones y otros incidentes, sino también a optimizar la disponibilidad de bombas individuales y estaciones de bombeo completas. Sulzer ofrece una gama completa de sistemas de supervisión para facilitar la vigilancia de bombas y estaciones de bombeo. Capaces de registrar datos hidráulicos y eléctricos, estos sistemas proporcionan acceso inmediato a alarmas, estado de la bomba, información sobre el nivel y tendencias. La información no solo está disponible en local, sino también en remoto a través de software en PC o aplicación para smartphone.
